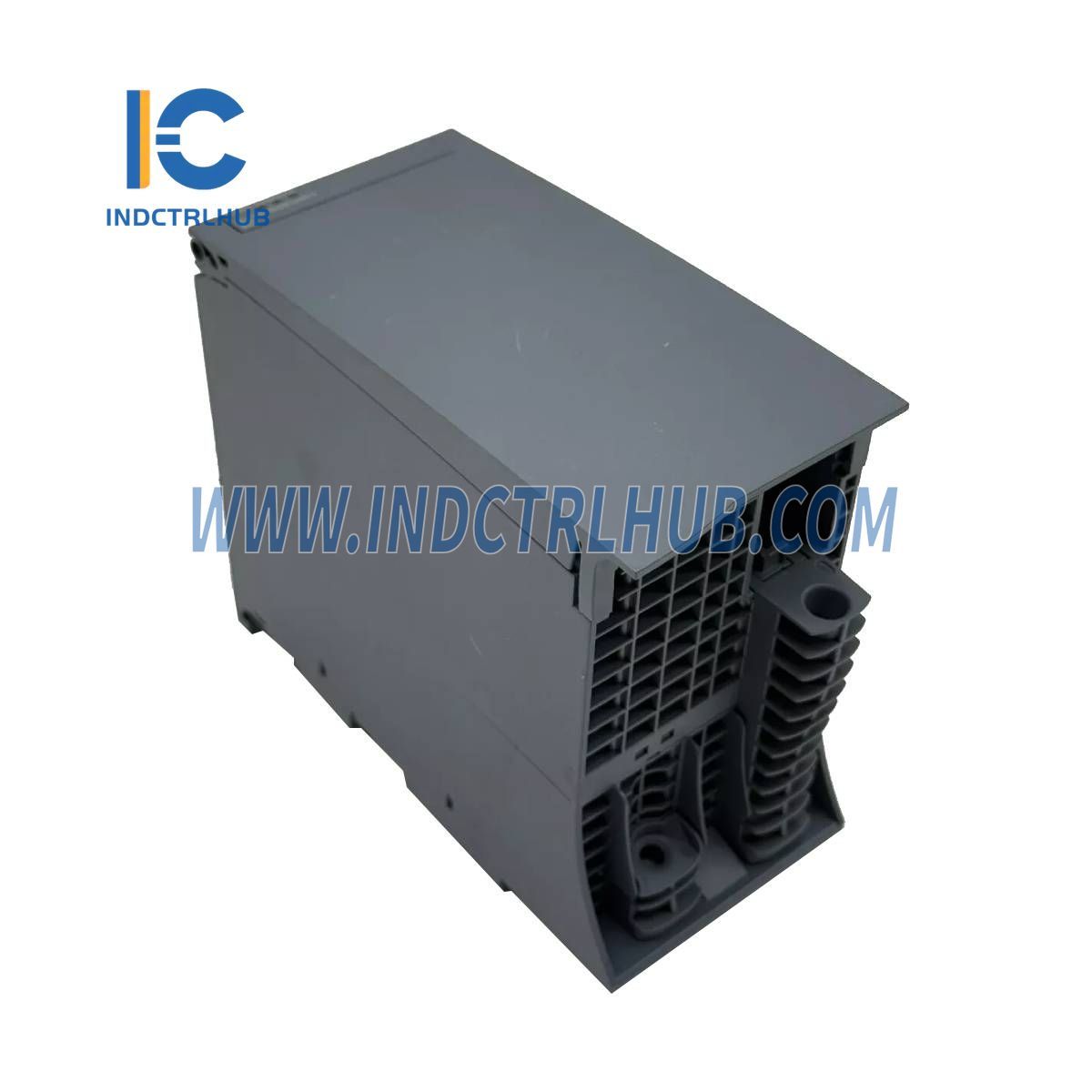

Siemens 6ES7505-0RA00-0AB0 Module d'alimentation PS 60W

Module d'alimentation Siemens 6ES7505-0RA00-0AB0 PS 60W

Le Siemens 6ES7505-0RA00-0AB0 est un module d'alimentation haute efficacité de 60 watts conçu pour les systèmes d'automates programmables SIMATIC S7-1500. Cette unité compacte montée sur rail DIN fournit une alimentation stable et régulée aux CPU et modules E/S S7-1500, garantissant un fonctionnement fiable dans des environnements d'automatisation industrielle exigeants.

Spécifications techniques

• Numéro de commande : 6ES7505-0RA00-0AB0
• Puissance de sortie : 60W en continu
• Plage de tension d'entrée : 24V CC / 48V CC / 60V CC (entrée large plage)
• Tension de sortie : 24V CC régulée
• Courant de sortie : 2,5A maximum
• Efficacité : >90% à charge nominale
• Montage : Rail DIN standard 35 mm (EN 60715)
• Dimensions : 35 x 147 x 129 mm (L x H x P)
• Poids : 600g
• Température de fonctionnement : -25°C à +60°C
• Classe de protection : IP20
• Certifications : CE, UL, cULus, FM, RCM, EAC

Fonctionnalités avancées de gestion de l'énergie

Le 6ES7505-0RA00-0AB0 intègre des mécanismes de protection intelligents qui protègent à la fois l'alimentation et les équipements d'automatisation connectés :

• Protection contre les surcharges : La limitation automatique du courant empêche les dommages en cas de défaut ; le module se rétablit automatiquement lorsque la surcharge disparaît
• Protection contre les courts-circuits : Fusible électronique réagit en quelques microsecondes pour protéger les composants en aval
• Protection contre les surtensions : La suppression des surtensions d'entrée gère les transitoires jusqu'à 1 kV, essentiel pour les environnements industriels avec entraînements moteurs
• Protection contre l'inversion de polarité : Empêche les dommages dus à un câblage incorrect lors de l'installation ou de la maintenance
• Gestion thermique : Refroidissement par convection avec réduction automatique de puissance au-dessus de 50°C assure une longue durée de vie
• LED de diagnostic : L'indicateur vert confirme le fonctionnement normal ; le rouge signale des conditions de défaut pour un dépannage rapide

Scénarios d'application

L'alimentation 6ES7505-0RA00-0AB0 est optimisée pour diverses applications de contrôle industriel :

• Automatisation de la fabrication : Alimente les contrôleurs S7-1500 gérant les lignes d'assemblage, les cellules robotiques et les systèmes de manutention dans la production automobile, électronique et de biens de consommation
• Contrôle des procédés : Fournit une alimentation stable pour la surveillance continue des procédés dans les usines chimiques, raffineries et la fabrication pharmaceutique où la disponibilité est critique
• Automatisation des bâtiments : Alimente les systèmes de contrôle CVC, la gestion de l'éclairage et le contrôle d'accès dans les installations commerciales
• Traitement de l'eau : Prend en charge le contrôle PLC des pompes, vannes et équipements de surveillance dans les installations municipales d'eau potable et d'eaux usées
• Gestion de l'énergie : Alimente les contrôleurs dans les systèmes d'onduleurs solaires, le stockage par batterie et les applications de micro-réseaux
• Contrôle des Machines-Outils : Fournit une alimentation fiable aux contrôleurs de machines CNC, garantissant la précision et évitant les erreurs de production coûteuses

Intégration et compatibilité du système

Conçu pour une intégration transparente dans l'écosystème SIMATIC S7-1500 :

• Compatibilité CPU S7-1500 : Alimente tous les CPU standard et failsafe S7-1500 (séries 1511, 1513, 1515, 1516, 1517, 1518)
• Support des Modules E/S : Capacité suffisante pour le CPU plus plusieurs modules E/S numériques et analogiques dans des configurations typiques
• Intégration TIA Portal : Entièrement pris en charge dans STEP 7 TIA Portal V12 et versions ultérieures pour la configuration, les diagnostics et les mises à jour du firmware
• Options de Redondance : Peut être mis en parallèle avec un second module PS pour une architecture d'alimentation redondante N+1
• Connexion au Backplane : Alimente via le bus backplane S7-1500 ; aucun câblage externe vers les modules individuels requis
• Calcul de Charge : TIA Portal calcule automatiquement le budget énergétique basé sur les modules configurés, évitant la sous-dimension

Installation & Mise en Service

Le processus d'installation simplifié réduit le temps de mise en service :

• Montage sur Rail DIN : Installation par encliquetage sur rail standard de 35 mm ; aucun outil nécessaire pour le montage mécanique
• Câblage : Les bornes à vis acceptent des conducteurs de 0,5 à 2,5 mm² ; clairement étiquetées pour l'entrée DC (+/-) et la terre de protection
• Positionnement : Installez à l'extrémité gauche du rack S7-1500 ; se connecte au CPU via un connecteur en U (inclus)
• Dégagement : Maintenez 25 mm au-dessus et en dessous du module pour une ventilation adéquate
• Mise à la Terre : Connectez la borne de terre fonctionnelle à la terre de l'armoire pour la conformité CEM et la sécurité
• Démarrage : La LED verte s'allume lorsque la tension de sortie est conforme aux spécifications ; aucune configuration requise

Capacités de diagnostic

Une surveillance complète permet une maintenance proactive :

• Indication d'État par LED : Confirmation visuelle de la santé de l'alimentation en un coup d'œil
• Diagnostics TIA Portal : Surveillance en temps réel de la tension de sortie, du courant et de la température via PROFINET
• Intégration d'Alarme : Les conditions de défaut déclenchent des alarmes dans les systèmes SCADA/HMI pour une notification immédiate de l'opérateur
• Maintenance Prédictive : Suivez les tendances de charge de l'alimentation pour identifier les problèmes potentiels avant qu'une panne ne survienne
• Journalisation des événements : Événements de défaut horodatés stockés dans le tampon de diagnostic CPU pour l'analyse des causes profondes

Qualité & Fiabilité

L'excellence de fabrication Siemens assure une fiabilité à long terme :

• MTBF : Temps moyen entre pannes supérieur à 500 000 heures en conditions normales d’utilisation
• Sélection des composants : Condensateurs de qualité industrielle certifiés pour 105°C garantissant la fiabilité en environnements à haute température
• Tests en usine : Test de burn-in à 100 % à température élevée validant les performances avant expédition
• Support mondial : Soutenu par le réseau de service mondial Siemens avec assistance technique locale et disponibilité des pièces détachées
• Mises à jour du firmware : Firmware évolutif sur site via TIA Portal prolongeant le cycle de vie du produit avec de nouvelles fonctionnalités et améliorations

Efficacité énergétique & durabilité

Conçu dans une optique de responsabilité environnementale :

• Haute efficacité : >90 % d'efficacité réduisant la consommation d'énergie et la génération de chaleur par rapport aux alimentations linéaires
• Faible consommation en veille : Consommation minimale en mode veille lorsque le système est inactif
• Conforme RoHS : Construction sans plomb conforme aux directives environnementales européennes
• Matériaux recyclables : Conçu pour le démontage en fin de vie et la récupération des matériaux
• Longue durée de vie : Construction durable réduisant la fréquence de remplacement et les déchets électroniques
