Product Description
Informations générales
|
Champ |
Détails |
|---|---|
|
Fabricant |
Schneider Electric |
|
Modèle/Numéro de pièce |

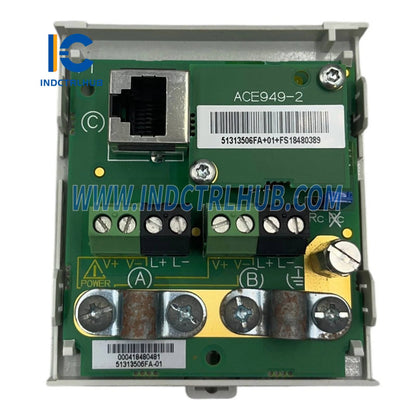

ACE949-2 |
|
Description |
Interface RS485 2 fils ACE949-2 pour la série Sepam 20, 40, 60, 80 |
|
Compatible avec |
Série Sepam 20, 40, 48, 60, 80, 80 NPP |
Spécifications techniques
|
Catégorie |
Détails |
|---|---|
|
Ports de communication |
RS485 - 2 fils (réseau Modbus RTU - interfaces E-LAN et S-LAN) |
|
Signalisation locale |
LED pour l'activité du lien (sur la face avant) |
|
Tension d'alimentation |
12 V CC ±10 % / 24 V CC ±10 % |
|
Courant d'alimentation maximal |
16 mA (mode réception), 40 mA (mode envoi) |
|
Montage |
Fixé, sur rail DIN symétrique |
|
Dimensions (H × L × P) |
88 × 72 × 30 mm |
|
Poids net |
0,1 kg |
Robustesse mécanique (normes IEC 60255 et IEC 60068)
|
Condition |
Spécification |
|---|---|
|
Résistance aux tremblements de terre (fonctionnement) |
1 Gn (vertical), 2 Gn (horizontal) |
|
Choc (Sous tension / Hors tension) |
10 Gn (opération), 27 Gn & 20 Gn (hors tension) |
|
Vibration (Fonctionnement / Stockage) |
1 Gn à 2 Gn, 10–150 Hz / ±1 mm à 2–13,2 Hz |
Distance du câble (Nombre d'appareils × Tension)
|
Nombre d'appareils |
12 V CC |
24 V CC |
|---|---|---|
|
5 appareils |
320 m |
1000 m |
|
10 appareils |
180 m |
750 m |
|
20 appareils |
160 m |
450 m |
|
25 appareils |
125 m |
375 m |
Bornes de connexion auxiliaires
|
Taper |
Spécifications |
|---|---|
|
À vis (câble) |
2,5 à 50 mm², <0,2 m |
|
À vis (tresse) |
Tresse en cuivre étamé, 6 à 100 mm² |
|
Couple de serrage |
2,2 N·m |
Spécifications environnementales
|
Condition |
Standard et valeur |
|---|---|
|
Température de fonctionnement |
-25 à +70 °C |
|
Température de stockage |
-25 à +70 °C |
|
Chaleur humide (Op./Stockage) |
Jusqu'à 93 % d'humidité relative à 40°C pendant 10 à 56 jours (IEC 60068-2-78) |
|
Brouillard salin |
6 jours (IEC 60068-2-52) |
|
Résistance aux gaz corrosifs |
Test 2 & 4 (IEC 60068-2-60) |
|
Exposition au froid/à la chaleur |
-25 °C / +70 °C (IEC 60068-2-1 / -2) |
|
Vibrations et chocs |
Conformément à la série IEC 60255-21 et IEC 60068-2-6 |
|
Normes EMC et d'immunité |
Normes IEC 60255-22-x, IEC 61000-x, ANSI C37.90.x respectées |
Informations sur l'emballage
|
Type de colis |
Unités |
Dimensions (cm) |
Poids |
|---|---|---|---|
|
Forfait 1 (PCE) |
1 |
18,3 × 12,1 × 6 |
145,4 g |
|
Forfait 2 (S02) |
8 |
40 × 30 × 15 |
1,463 kg |
|
Forfait 3 (P12) |
64 |
120 × 80 × 30 |
23,306 kg |
