Product Description

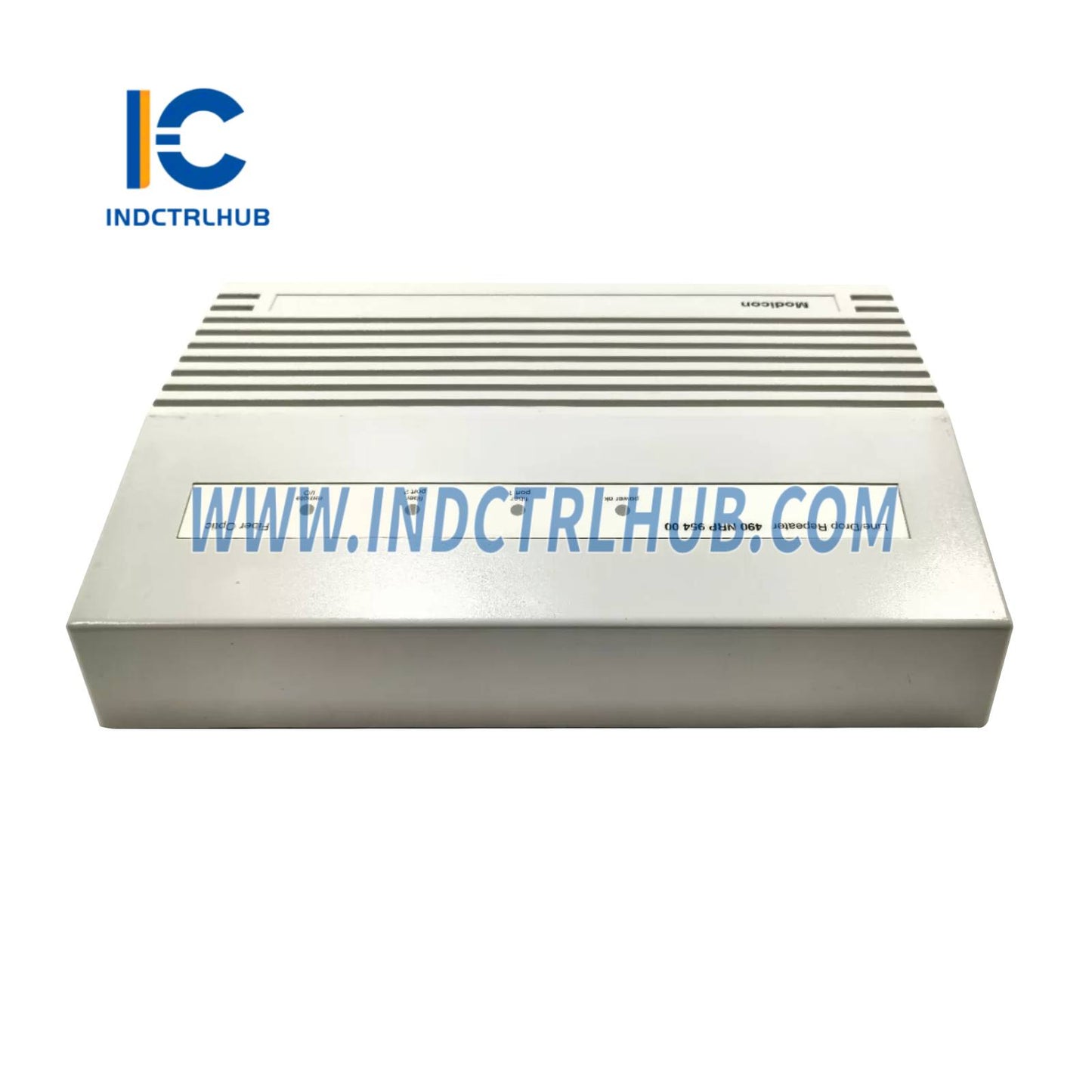

Répéteur à fibre optique Modicon Schneider Electric 490NRP95400
Présentation du produit
- Le Schneider Electric 490NRP95400 est un répéteur à fibre optique Modicon conçu pour la plateforme d'automatisation Modicon Quantum. Il étend la communication Remote I/O (RIO) en amplifiant et en retransmettant les signaux du bus RIO via des câbles à fibre optique, permettant une transmission de données fiable sur de longues distances. Ce module est utilisé dans des applications d'automatisation industrielle, telles que la manutention de matériaux, l'emballage et les machines textiles, pour connecter des points d'entrée/sortie distants aux contrôleurs Quantum dans des environnements à forte interférence électromagnétique (EMI) ou avec de grandes installations.
Spécifications techniques
- Le 490NRP95400 présente les spécifications suivantes selon des sources industrielles :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | 490NRP95400 |
| Fabricant | Schneider Electric |
| Description | Répéteur à fibre optique Modicon Quantum, point d'entrée/sortie distant (RIO) |
| Série | Modicon Quantum |
| Fonction | Étend la communication RIO via câble à fibre optique ; supporte les configurations bus et point d'entrée/sortie en ligne |
| Protocole de communication | Remote I/O (RIO), 1,544 Mbps (codage Manchester) |
| Ports fibre optique | 2 connecteurs de type ST (faible perte, qualité industrielle) |
| Port électrique | 1 connecteur de type F (pour point d'entrée/sortie électrique RIO) |
| Type de fibre | Fibre multimode (50/125 µm, 62,5/125 µm, ou 100/140 µm) |
| Distance maximale | Jusqu'à 10 km (6,2 miles) avec fibre multimode |
| Alimentation | 115/230 VAC (sélectionnable) ou 24 VDC |
| Consommation électrique | Environ 5 W |
| Spécifications environnementales | Température ambiante : 0°C à +60°C Température de stockage : -40°C à +85°C Humidité relative : 5 % à 95 % sans condensation Choc : 15 g, 11 ms (IEC 60068-2-27) Vibration : 1 g, 10–500 Hz (IEC 60068-2-6) |
| Dimensions | Environ 200 mm (H) x 160 mm (L) x 60 mm (P) |
| Poids | Environ 1 kg |
| Montage | Montage sur panneau ou étagère |
| Certifications | CE, UL, CSA C22.2 No. 142, RoHS |
