Product Description
Détails du produit
-
Fabricant : Schneider Electric
-
Modèle/Numéro de pièce: 170PNT11020
-

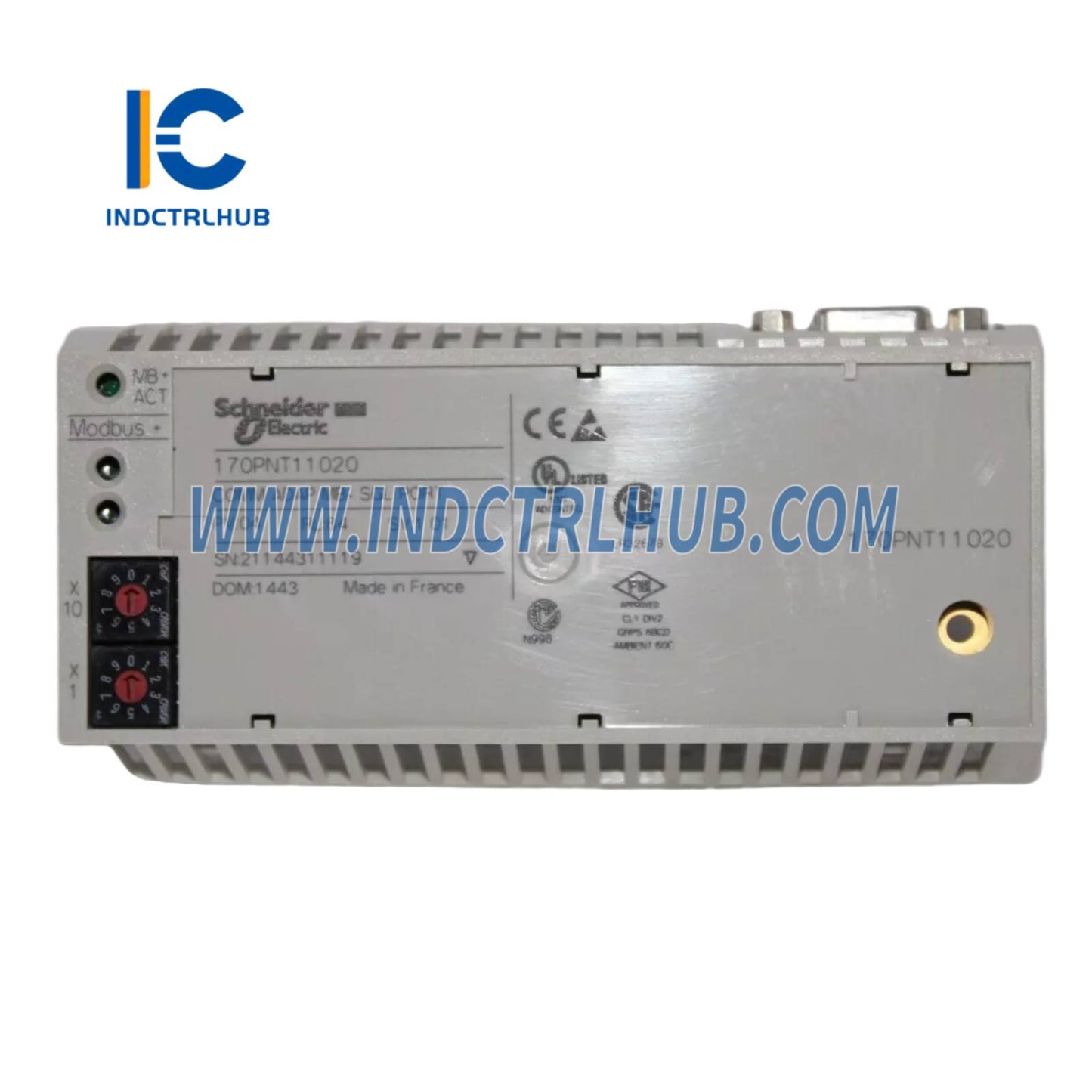

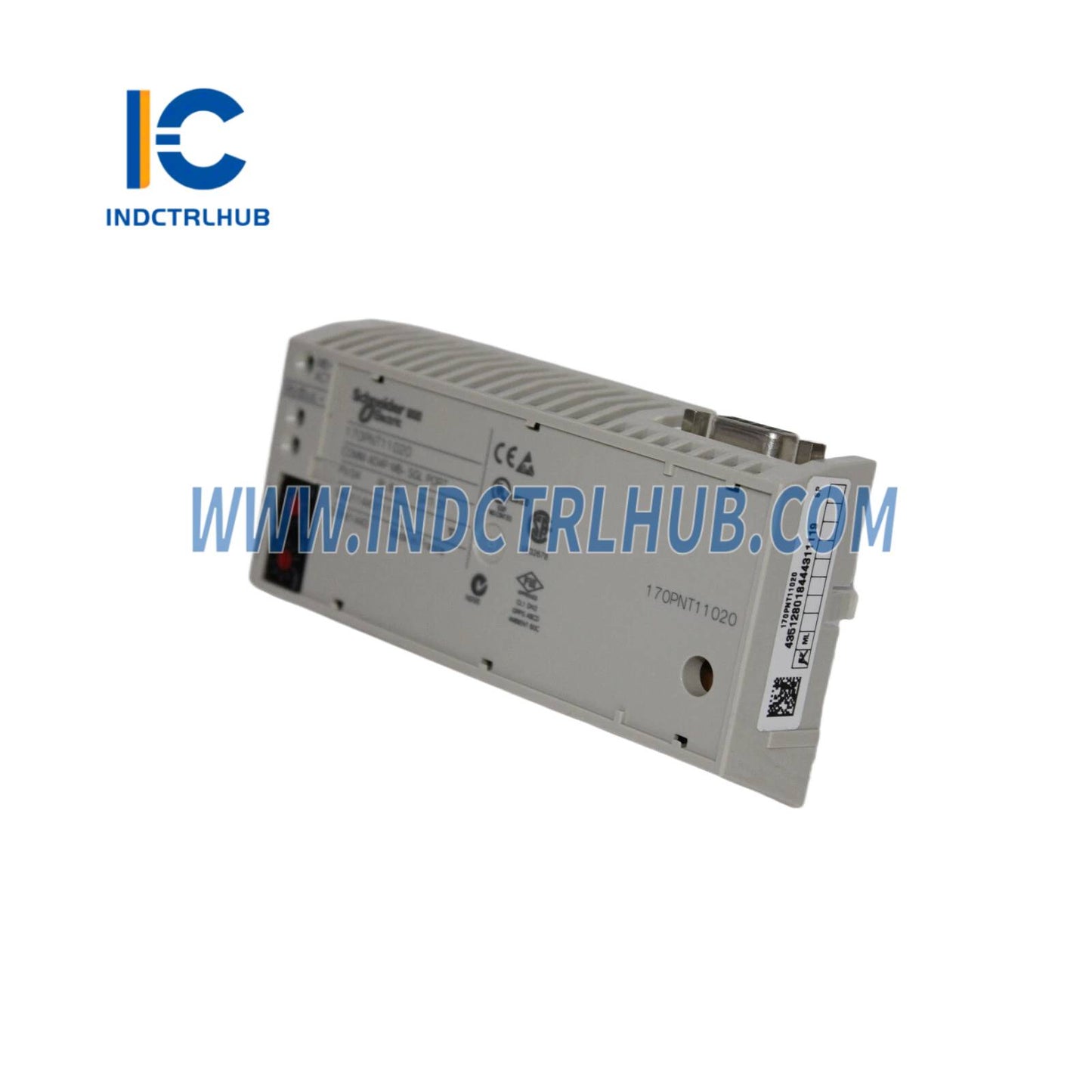

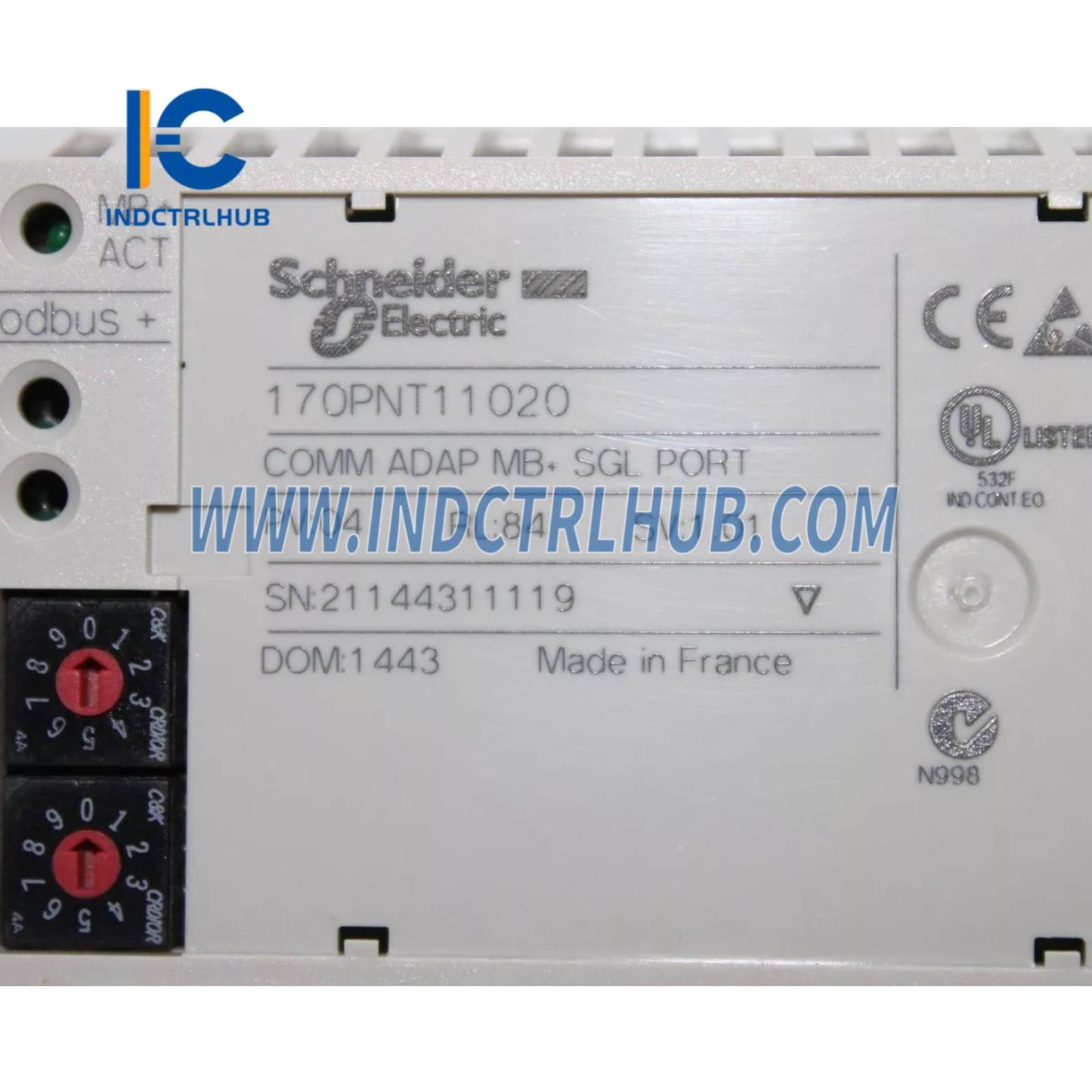

Description : Adaptateur de communication Modicon Momentum – Modbus Plus
Caractéristiques
Spécifications principales
|
Catégorie |
Détails |
|---|---|
|
Gamme de produits |
Plateforme d'automatisation Modicon Momentum |
|
Type de produit |
Adaptateur de communication Modbus Plus |
|
Automate de gestion de bus |
Premium, Quantique |
|
Type de structure |
Industriel |
|
Protocole de communication |
Modbus Plus |
|
Méthode d'accès |
Bus de jetons, Pair à pair |
|
Taux de transmission |
1 Mbit/s |
|
Support de transmission |
Paire torsadée |
Spécifications complémentaires
|
Catégorie |
Détails |
|---|---|
|
Topologie |
Multidrop (via extension ou câble de dérivation) |
|
Appareils par segment |
0–31 par segment, 0–63 au total |
|
Distance maximale du câble |
5000 m (avec répéteur) |
|
Format des données |
CEI 61131-2 |
|
Modes d'état d'échec |
Pleine échelle, Maintenir la valeur, Revenir à zéro, Forcer à zéro |
|
Source d'approvisionnement |
À partir de la base d'E/S |
|
Marquage |
CE |
Signalisation locale
|
Indicateur LED |
Fonction |
|---|---|
|
1 LED verte |
Module sous tension ou en communication (MB + ACT) |
|
1 LED rouge |
Erreur de communication – Réseau A (ERR A) |
|
1 LED rouge |
Erreur de communication – Réseau B (ERR B) |
Connexion électrique
|
Type de connexion |
Détails |
|---|---|
|
Connecteur SUB-D 9 |
1 pour le réseau Modbus Plus |
|
Connecteur SUB-D 9 |
1 pour réseau Modbus Plus redondant |
Spécifications environnementales
|
Catégorie |
Détails |
|---|---|
|
Certifications |
CSA, UL |
|
Normes |
FM Classe 1 Division 2 |
|
Traitement Protecteur |
TC |
|
Résistance aux décharges électrostatiques |
4 kV (contact), 8 kV (air) selon IEC 801-2 |
|
Résistance aux champs électromagnétiques |
10 V/m (80–1000 MHz) selon IEC 801-3 |
|
Température de fonctionnement |
0…60 °C |
|
Température de stockage |
-40…85 °C |
|
Humidité relative |
95 % sans condensation |
|
Altitude de fonctionnement |
≤ 5000 m |
Détails d'emballage
|
Niveau du package |
Taper |
Dimensions (cm) |
Poids |
Unités par paquet |
|---|---|---|---|---|
|
Forfait 1 |
PCE |
5,5 (H) × 18,0 (L) × 26,0 (l) |
213,0 g |
1 |
