Product Description
Détails du produit
Fabricant : Schneider Electric

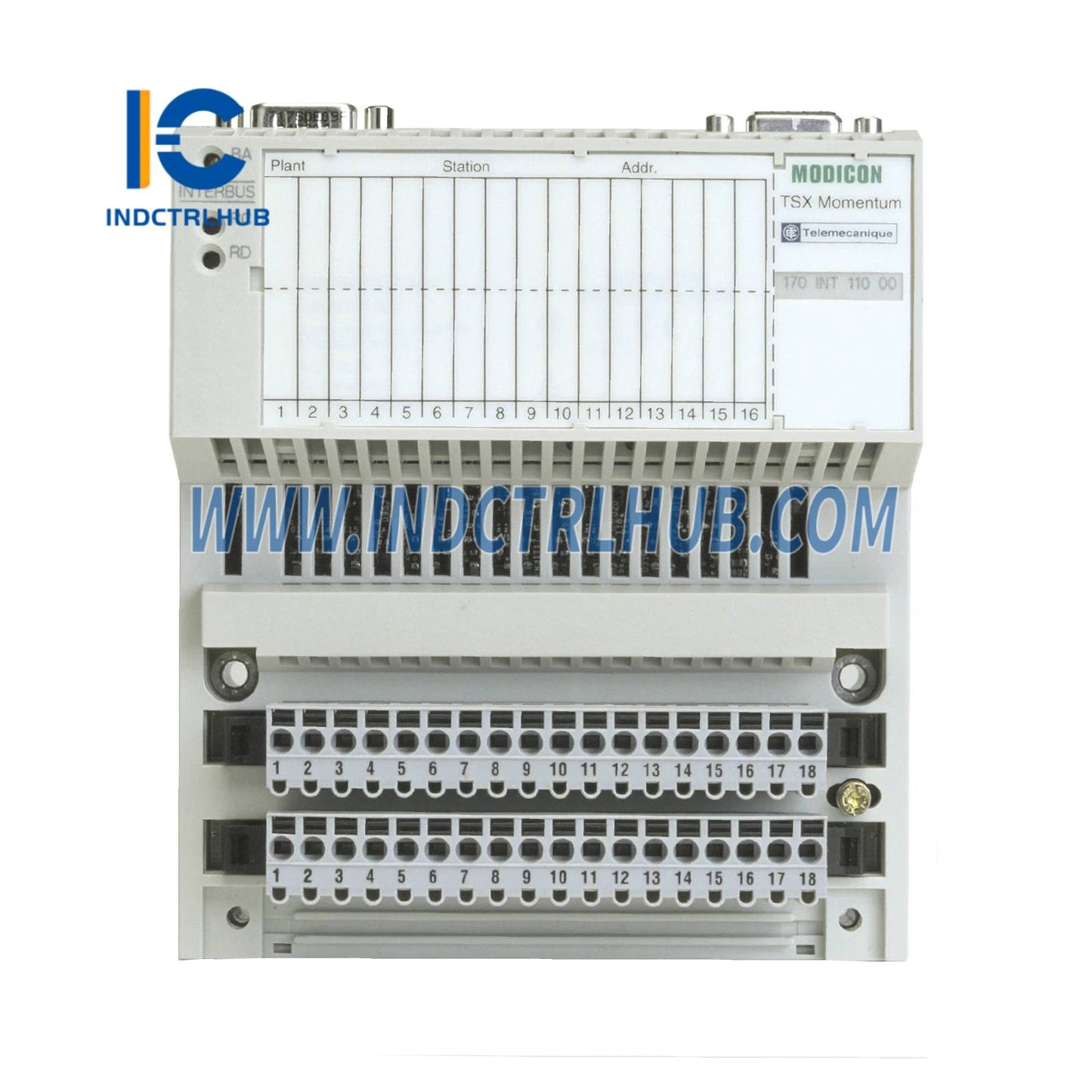

Modèle/Numéro de pièce: 170INT11003
Description : Adaptateur de communication Modicon Momentum - Interbus - paire torsadée
Caractéristiques
Spécifications principales
|
Catégorie |
Détails |
|---|---|
|
Gamme de produits |
Plateforme d'automatisation Modicon Momentum |
|
Type de produit/composant |
Adaptateur de communication Interbus |
|
Protocole de port de communication |
Génération Interbus SUPI 3 |
|
Méthode d'accès |
Maître/esclave, registre à décalage continu |
|
Taux de transmission |
500 kbit/s |
|
Support de transmission |
Paire torsadée |
Fonctionnalités complémentaires
|
Catégorie |
Détails |
|---|---|
|
Topologie |
Anneau |
|
Nombre d'appareils par segment |
0…254 |
|
Distance maximale du câble entre les appareils |
12 800 m |
|
Distance du câble entre deux modules |
400 m |
|
État d'échec |
Sécurité intégrée |
|
Paramètre de contrôle |
CRC-16 |
|
Fournir |
À partir de la base d'E/S |
|
Marquage |
CE |
Signalisation locale
|
Catégorie |
Détails |
|---|---|
|
Signalisation locale |
1 LED pour l'activation du bus (BA), 1 LED pour la vérification du bus à distance (RC), 1 LED pour le bus à distance désactivé (RD), 1 LED pour la vérification de l'alimentation logique (UL) |
Caractéristiques électriques
|
Catégorie |
Détails |
|---|---|
|
Connexion électrique |
2 connecteurs SUB-D 9 pour connecter Interbus |
|
Format du module |
Standard |
Caractéristiques physiques
|
Catégorie |
Détails |
|---|---|
|
Poids net |
0,07 kg |
Caractéristiques environnementales
|
Catégorie |
Détails |
|---|---|
|
Certifications de produit |
FM Classe 1 Division 2, CSA, UL |
|
Degré de protection IP |
IP20 |
|
Traitement Protecteur |
TC |
|
Résistance aux décharges électrostatiques |
Contact 4 kV, 8 kV dans l'air (IEC 801-2) |
|
Résistance aux champs électromagnétiques |
10 V/m, 80…1000 MHz (IEC 801-3) |
|
Température ambiante de fonctionnement |
0…60 °C |
|
Température ambiante de l'air pour le stockage |
-40…85 °C |
|
Humidité relative |
95 % sans condensation |
|
Altitude de fonctionnement |
<= 5000 m |
