Product Description
Informations générales
|
Champ |
Détails |
|---|---|
|
Fabricant |
Schneider Electric |
|
Modèle/Numéro de pièce |
140NOC77100 |
|
Description |

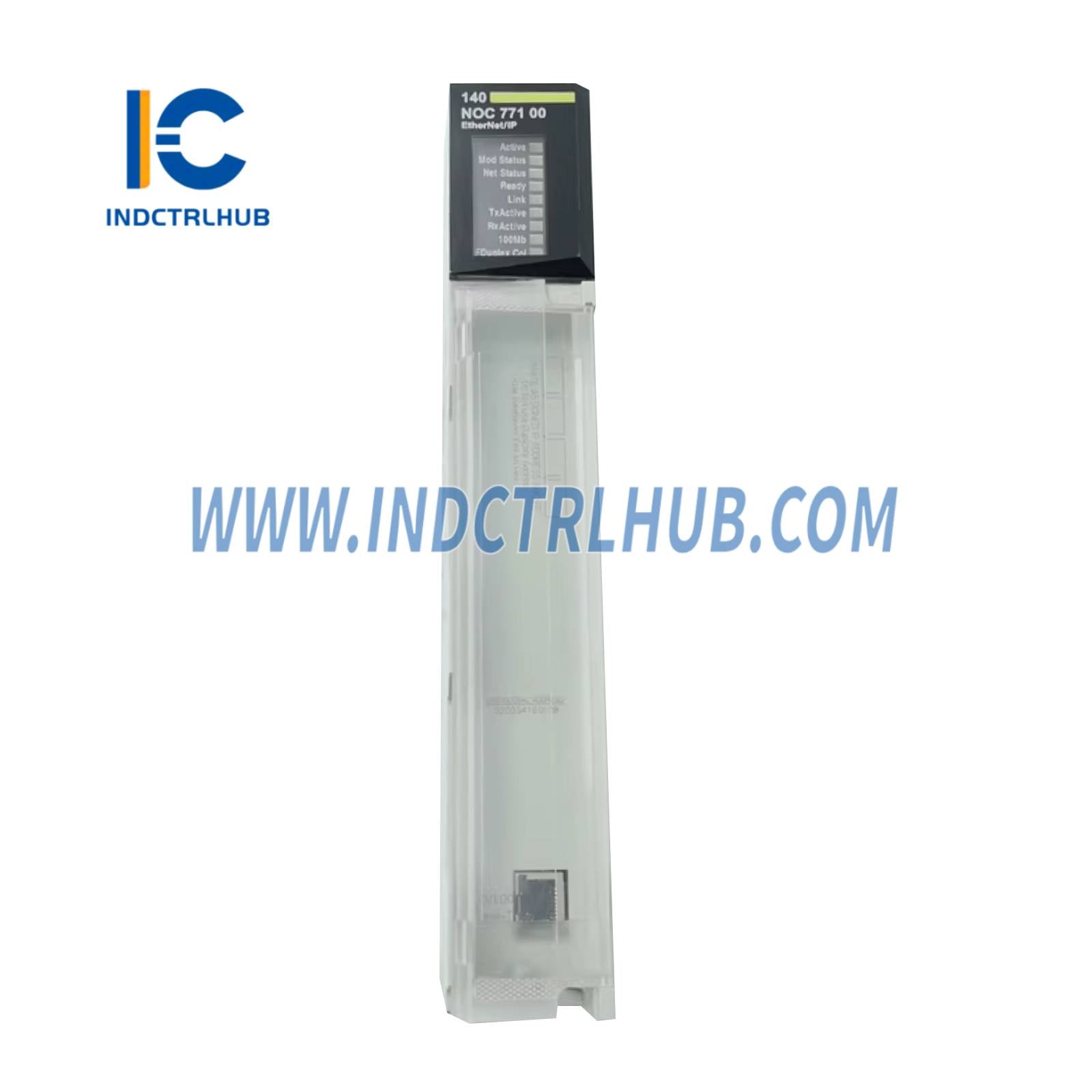

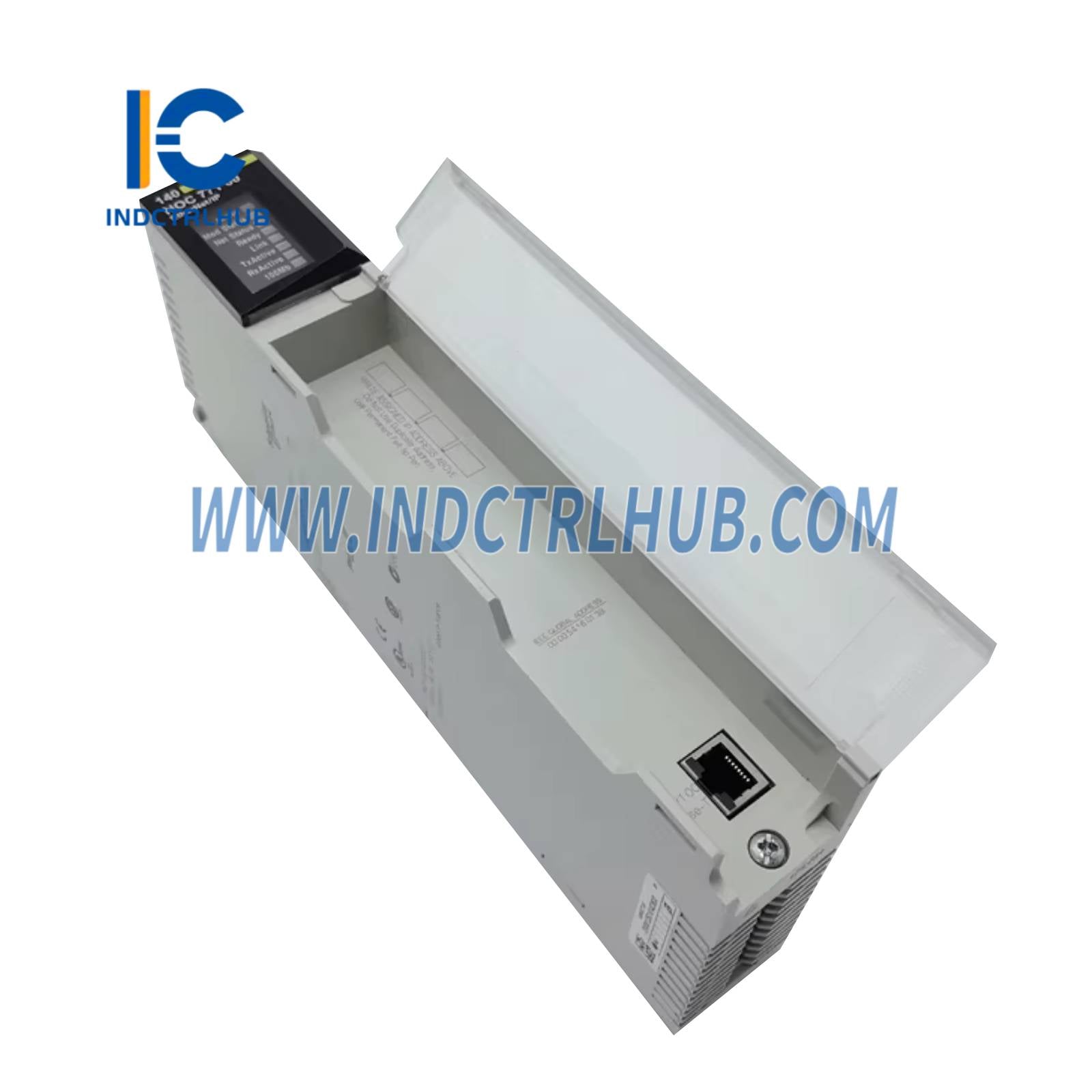

Module réseau Modicon Quantum Ethernet/IP – RJ45 – 10/100 Mbit/s |
|
Gamme de produits |
Plateforme d'automatisation Modicon Quantum |
|
Type de produit |
Module réseau Ethernet/IP |
Informations techniques
|
Spécification |
Détails |
|---|---|
|
Compatibilité du produit |
Tous les processeurs Unity |
|
Protocole de communication |
EtherNet/IP |
|
Nombre maximal de connexions |
128 |
|
Taux de transmission |
10/100 Mbit/s |
|
Redondance |
Non (Autonome uniquement) |
|
Services de communication |
Messagerie explicite CIP (Client) Messagerie implicite CIP (E/S) Agent SNMP Serveur DHCP/BootP |
|
Support de transmission |
Paire torsadée |
|
Port Ethernet |
RJ45 (10BASE-T/100BASE-TX) |
|
Alimentation électrique |
Fourni via le rack |
|
Consommation actuelle |
500 mA à 5 V CC |
|
Format du module |
Standard |
|
Poids net |
0,345 kg |
Signalisation locale (indicateurs LED)
|
Fonction LED |
Couleur |
|---|---|
|
Communication sur le bus |
Vert (actif) |
|
État de la configuration |
Vert (Prêt) |
|
Vitesse de connexion |
Vert (100 Mo) |
|
Lien réseau Ethernet |
Vert (Lien) |
|
Duplex intégral / Détection de collision |
Vert/Rouge (Fduplex/Col) |
|
Statut du module |
Vert/Rouge (Statut du module) |
|
État de la communication réseau |
Vert/Rouge (Statut Net) |
|
Activité d'accueil |
Vert (RxActive) |
|
Activité de transmission |
Vert (TxActive) |
Spécifications environnementales
|
Spécification |
Détails |
|---|---|
|
Degré de protection IP |
IP20 |
|
Température de fonctionnement |
0…60 °C |
|
Humidité relative |
10…95 % @ 60 °C, sans condensation |
Normes et certifications
|
Normes |
UL 508, CSA C22.2 No 142, FM Classe 1 Division 2 |
|---|---|
|
Certifications |
C-Tick, cUL, ODVA, Marine marchande |
Informations sur l'emballage
|
Champ |
Détails |
|---|---|
|
Type de colis |
PCE |
|
Unités par paquet |
1 |
|
Dimensions du colis |
32,0 × 17,0 × 5,0 cm |
|
Poids du colis |
507 g |
