Product Description

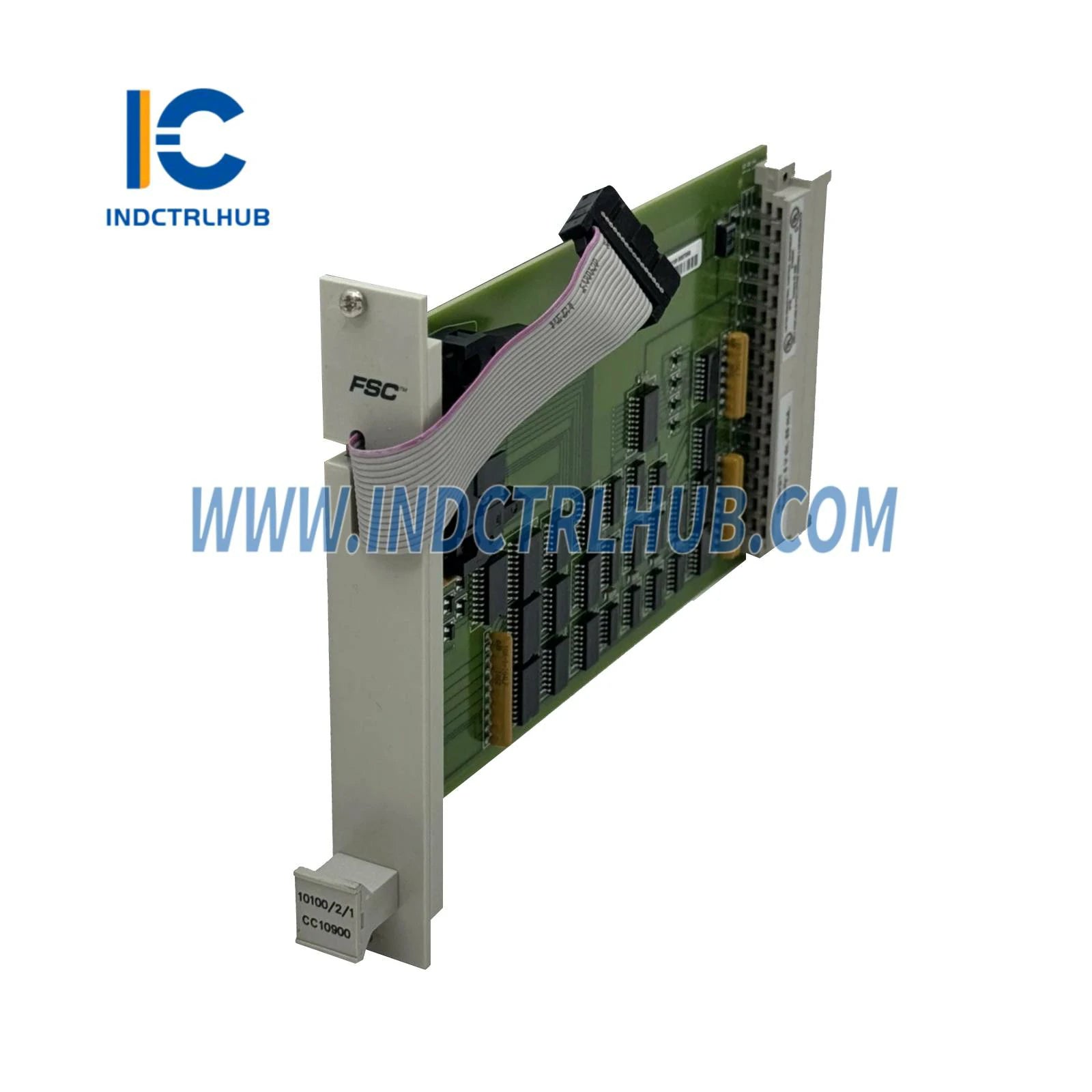

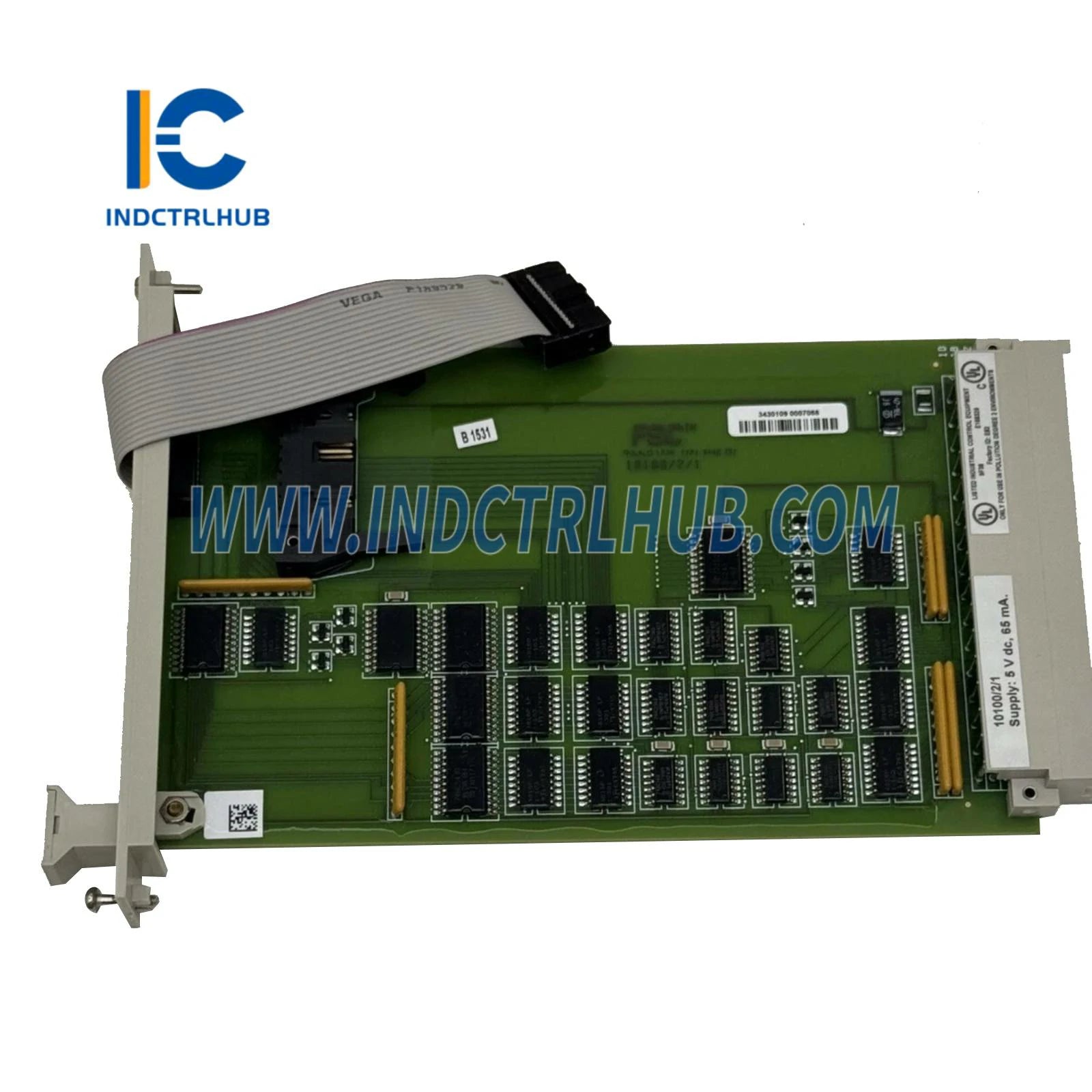

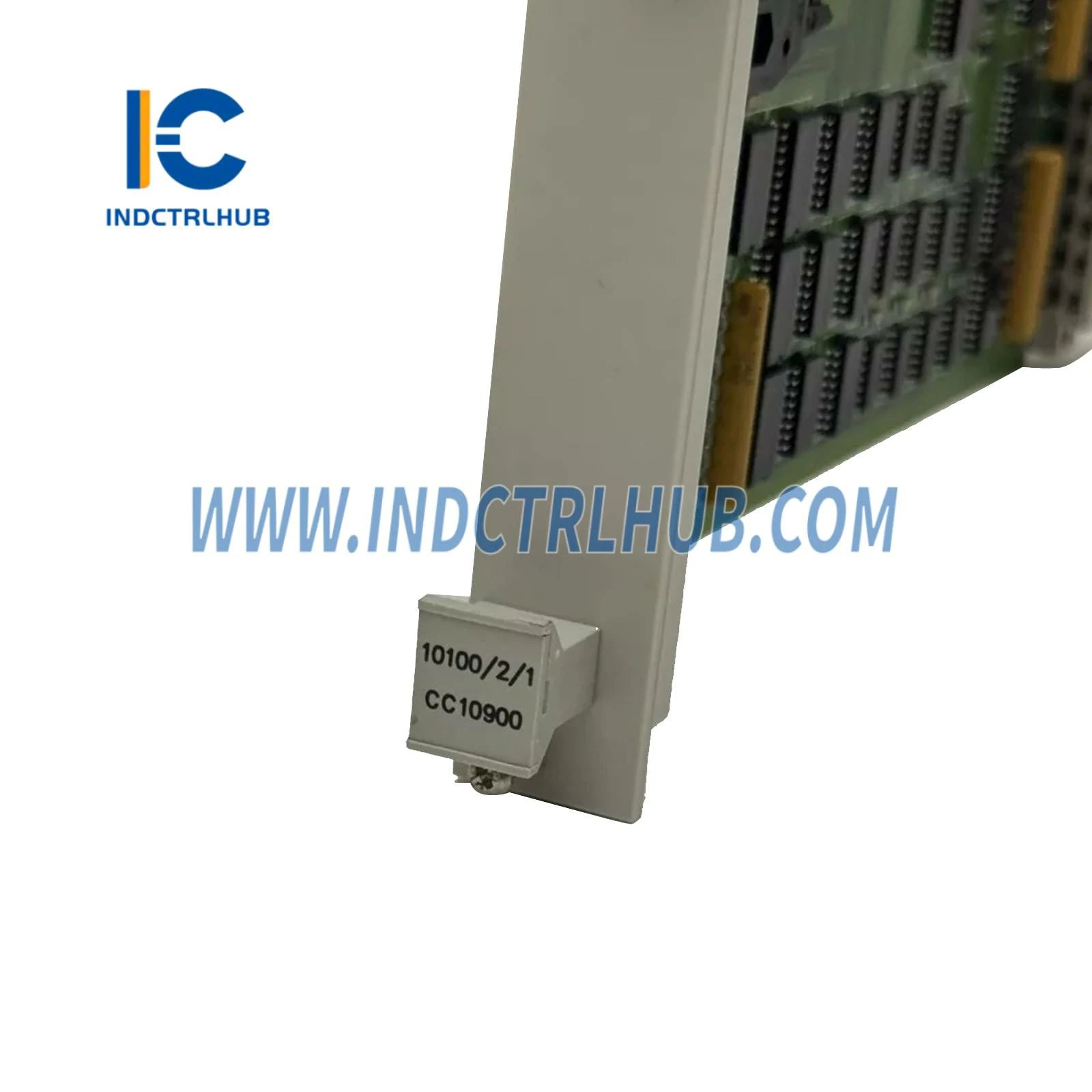

Module conducteur de bus horizontal Honeywell 10100/2/1
- Fabricant : Honeywell Analytics
- Série : Contrôleur Fail-Safe (FSC)
- Modèle/Numéro de pièce : 10100/2/1
- Description : Module conducteur de bus horizontal pour systèmes FSC
Présentation
Le Honeywell 10100/2/1 est un module conducteur de bus horizontal (HBD) de la série Contrôleur Fail-Safe (FSC), conçu pour une utilisation dans les systèmes de sécurité et de contrôle Honeywell. Il facilite une communication fiable et une transmission efficace des données entre l'unité centrale de traitement et les racks E/S dans les systèmes de contrôle industriels, tels que ceux utilisés dans les industries pétrolières, pétrochimiques et de procédés. Le module assure une connectivité transparente pour les configurations non redondantes, redondantes à rack unique et redondantes à double rack.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Modèle | 10100/2/1 |
| Série | Contrôleur Fail-Safe (FSC) |
| Type | Module conducteur de bus horizontal |
| Fonction | Connecte le système central aux racks E/S pour la transmission des données |
| Compatibilité des câbles | Câbles plats A1, A21, A22 (non redondant, redondant à rack unique, redondant à double rack) |

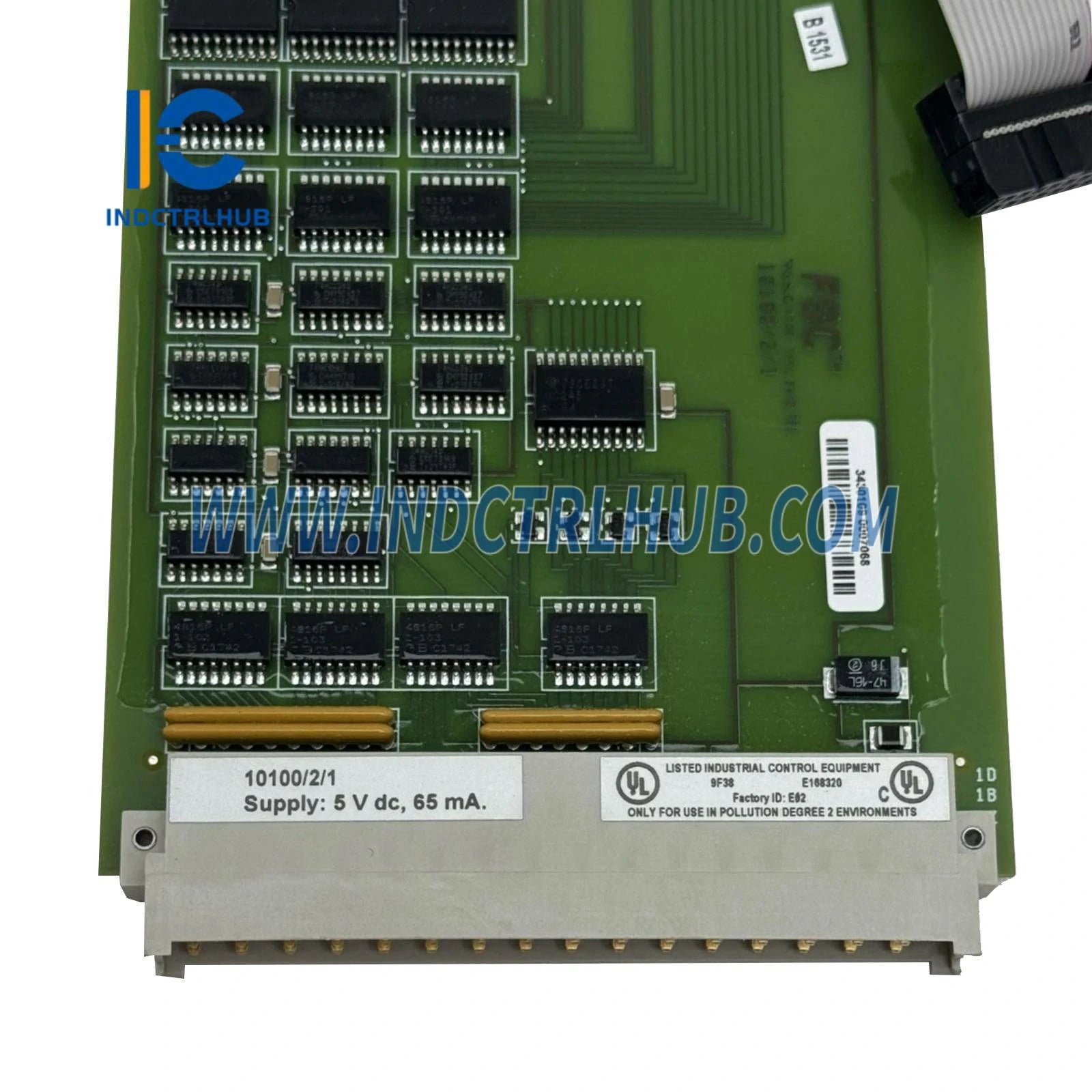

| Alimentation | Avec câble A1/A21 : 5 VCC, 35 mA ; avec câble A22 : 5 VCC, 65 mA |
| Contenu de ripple | < 50 mV crête à crête |
| Connecteurs | CN1 (connecteur arrière pour câble plat de bus vertical), CN3 (connecteur avant pour câble plat de bus horizontal) |
| Dimensions d'encombrement | 4 TE, 3 HE (4 HP, 3U) |
| Compatibilité | Systèmes FSC, racks E/S et modules associés |
| Montage | Se branche dans le rack E/S FSC |
| Température de fonctionnement | 0°C à +60°C (32°F à +140°F) |
| Température de stockage | -40°C à +85°C (-40°F à +185°F) |
| Humidité relative | 5 % à 95 % (sans condensation) |
| Dimensions | Environ 20 mm x 128 mm x 160 mm (0,8 x 5 x 6,3 pouces) |
| Poids | Environ 0,11 kg (0,24 lbs) |
| Certifications | CE, TÜV, UL |
| Manuel | Manuel du système FSC (disponible via Honeywell Analytics) |
