| Spécification |
Détails |
| Modèle |

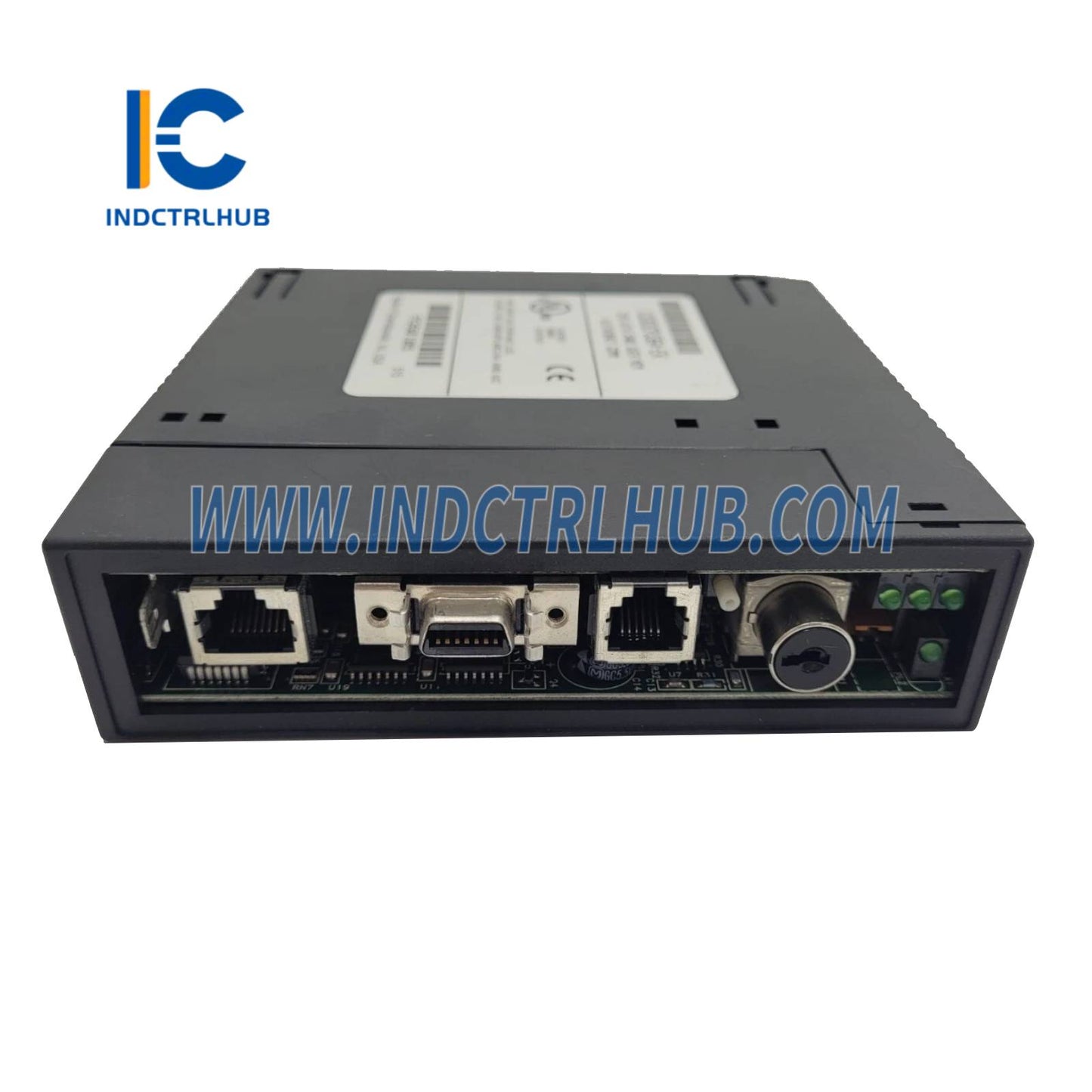

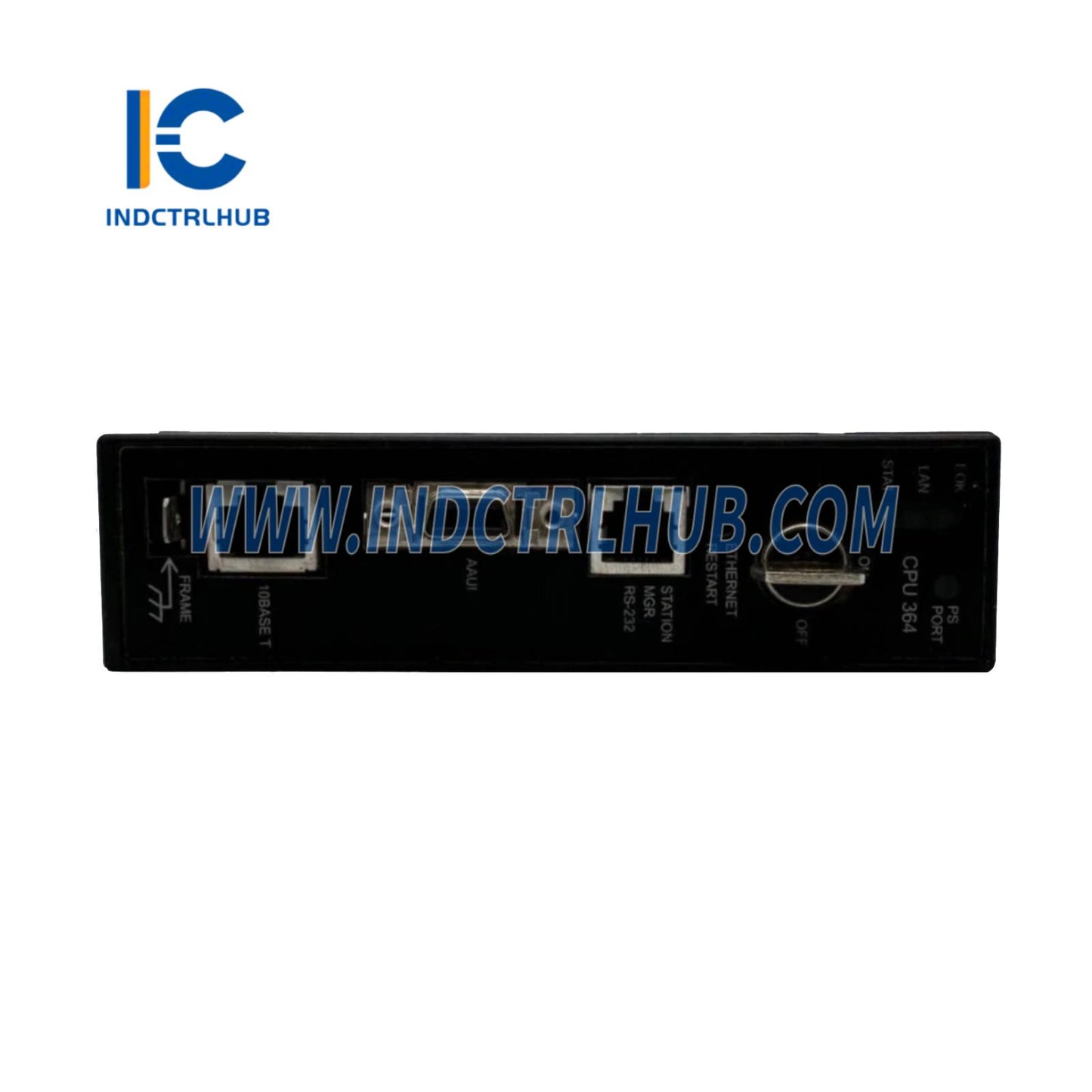

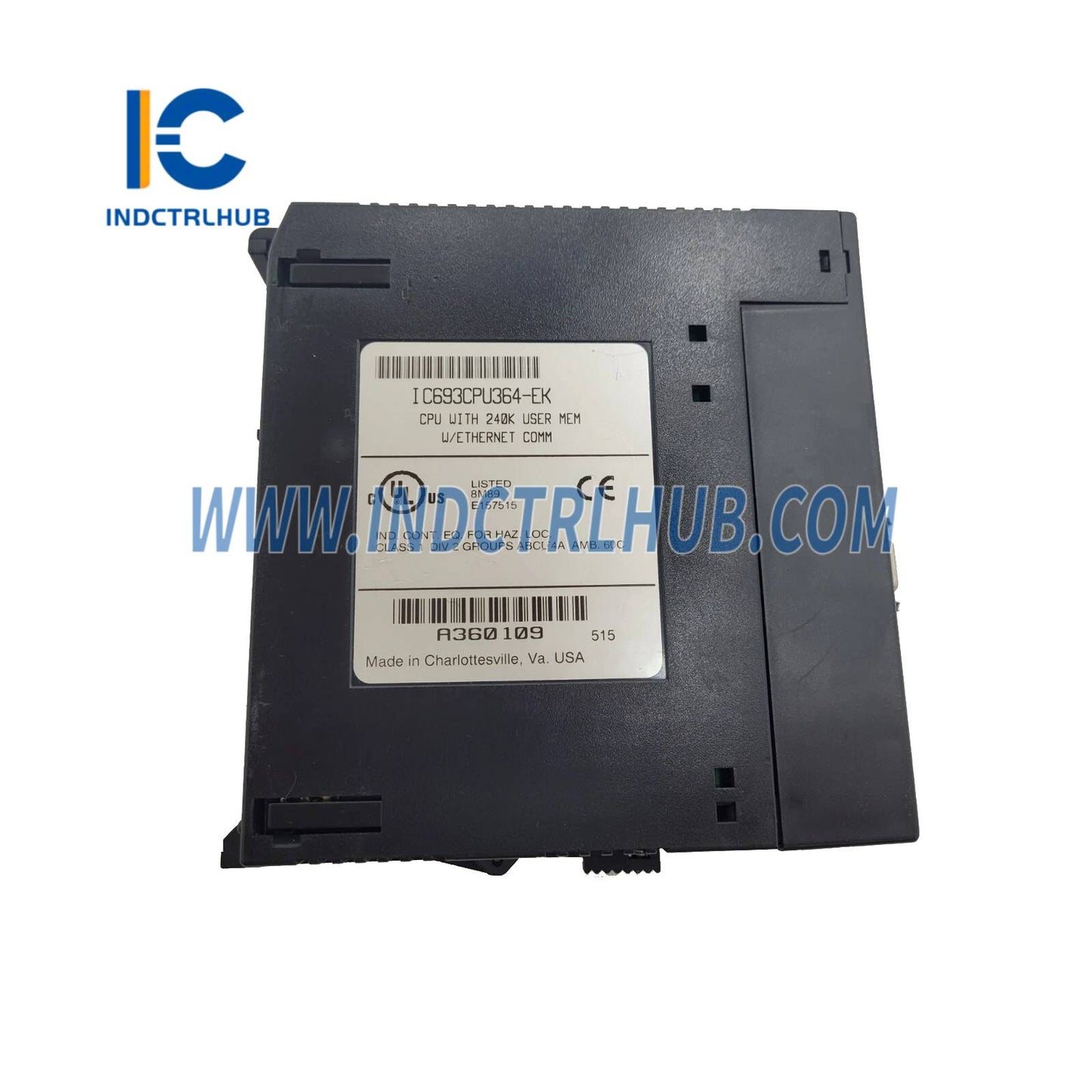

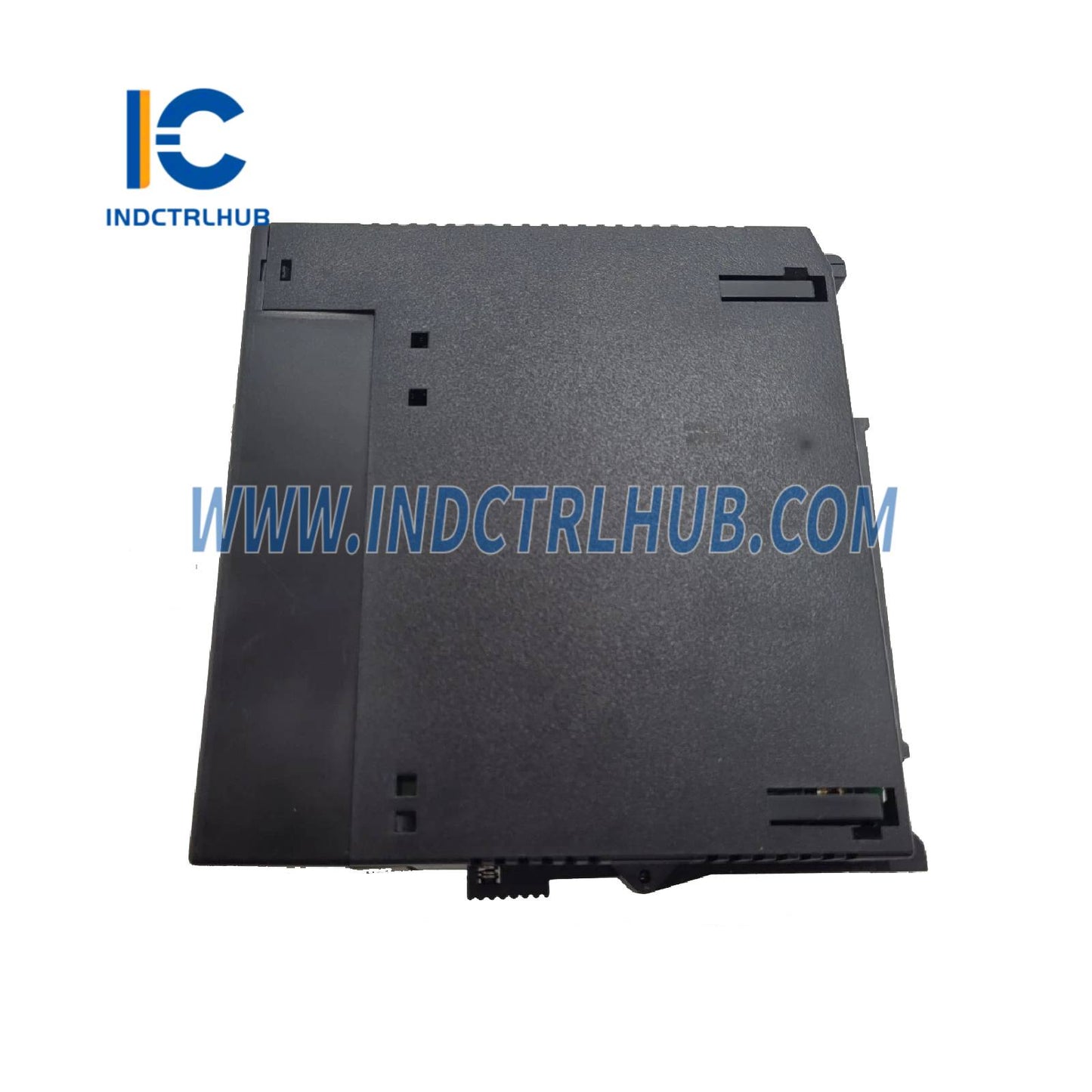

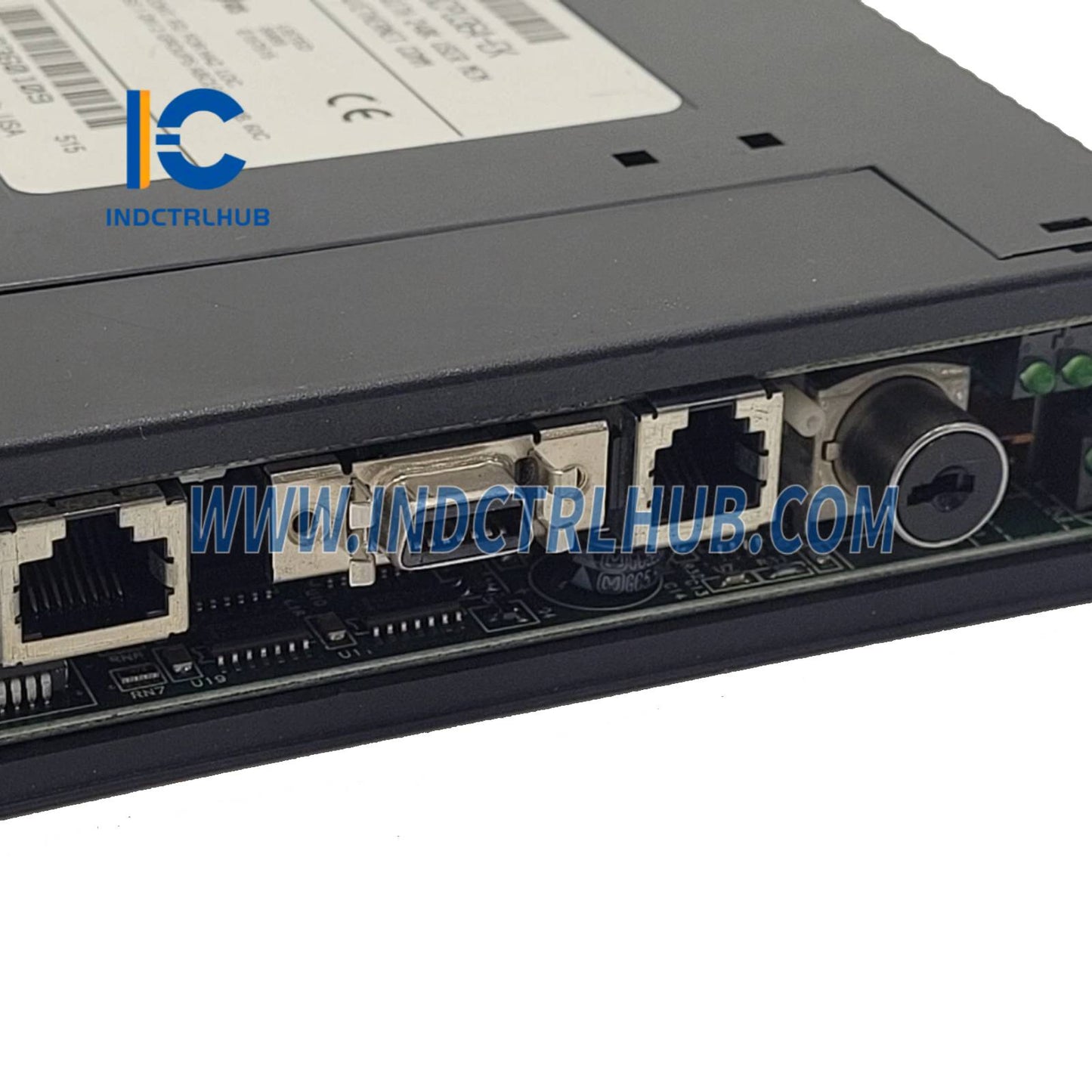

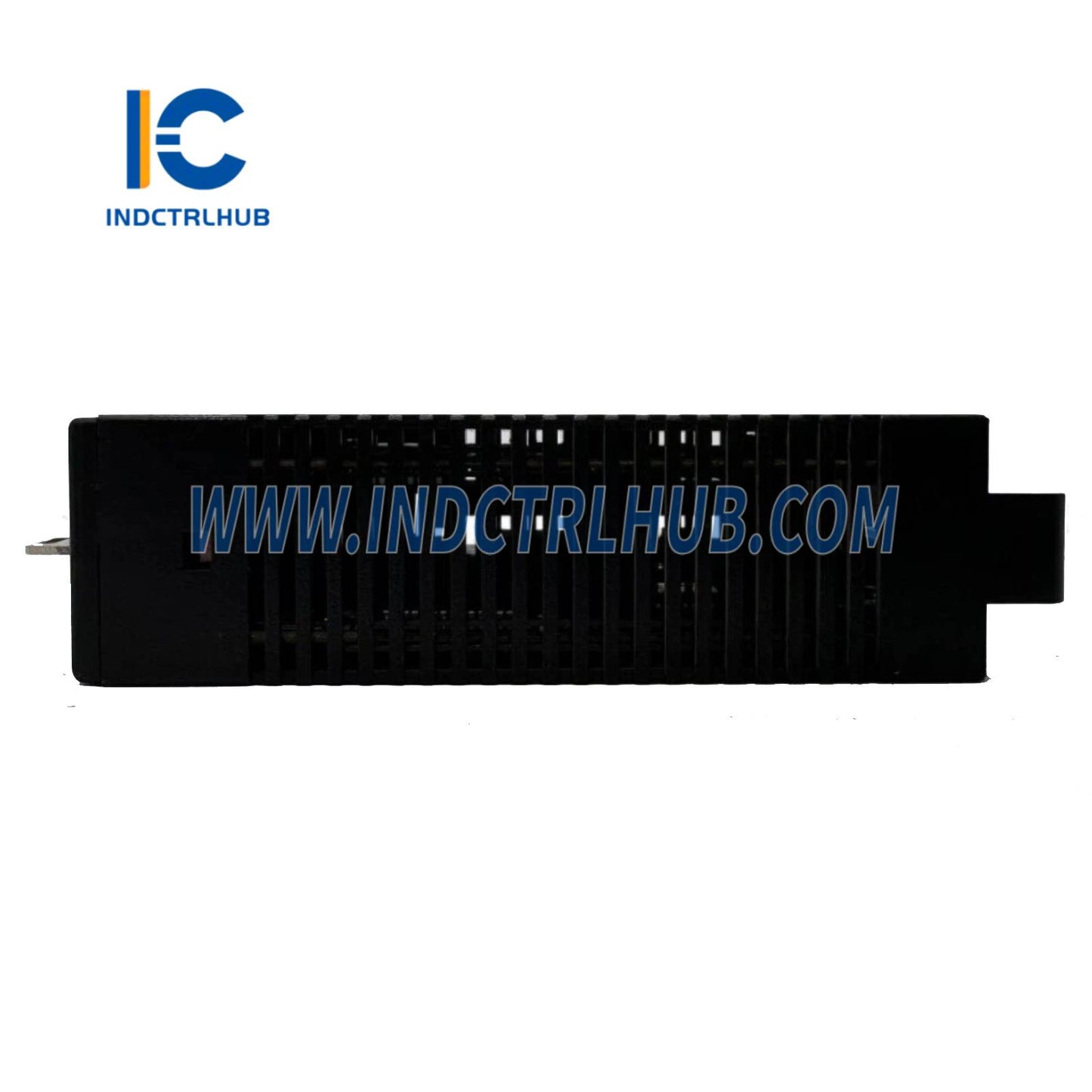

IC693CPU364-EK |
| Série |
Série 90-30 |
| Type |
Module CPU avec Ethernet intégré |
| Processeur |
80386EX, 25 MHz |
| Mémoire utilisateur |
240 Ko au total (configurable pour programme et données) |
| Vitesse d'exécution booléenne |
0,22 ms/K |
| Capacité E/S |
2048 entrées discrètes (%I), 2048 sorties discrètes (%Q), 4096 entrées analogiques (%AI), 512 sorties analogiques (%AQ) |
| Ports de communication |
1 Ethernet (10BaseT RJ-45, AAUI), 1 série (RS-485, SNP/SNPX via port d'alimentation) |
| Protocoles pris en charge |
Ethernet : SRTP, SNP/SNPX ; Série : SNP, SNPX, Modbus RTU |
| Fonctionnalités Ethernet |
Contrôleur Ethernet intégré, supporte jusqu'à 16 connexions SRTP |
| Consommation électrique |
1,4 A à 5 VCC depuis le backplane |
| Stockage du programme |
Mémoire flash (non volatile, pas de batterie requise pour la conservation du programme) |
| Alimentation de secours |
IC693ACC301 (pour données RAM, horloge ; durée de vie typique 1,2–5 ans) |
| Indicateurs LED |
PWR, OK, RUN, BATT, E_OK (Ethernet OK), E_STAT (statut Ethernet), E_P1 (activité port Ethernet) |
| Température de fonctionnement |
0°C à +60°C (32°F à +140°F) |
| Température de stockage |
-40°C à +85°C (-40°F à +185°F) |
| Humidité relative |
5 % à 95 % (sans condensation) |
| Poids |
0.5 kg (1.1 lbs) |
| Dimensions |
12,4 x 12,2 x 5,3 cm (4,9 x 4,8 x 2,1 pouces) |
| Montage |
Se branche dans l'emplacement CPU de la plaque de base Série 90-30 (5 ou 10 emplacements) |
| Certifications |
CE, UL, Classe I Div 2 |
| Compatibilité |
Modules d'E/S Série 90-30, Logicmaster, Proficy Machine Edition |
