Product Description

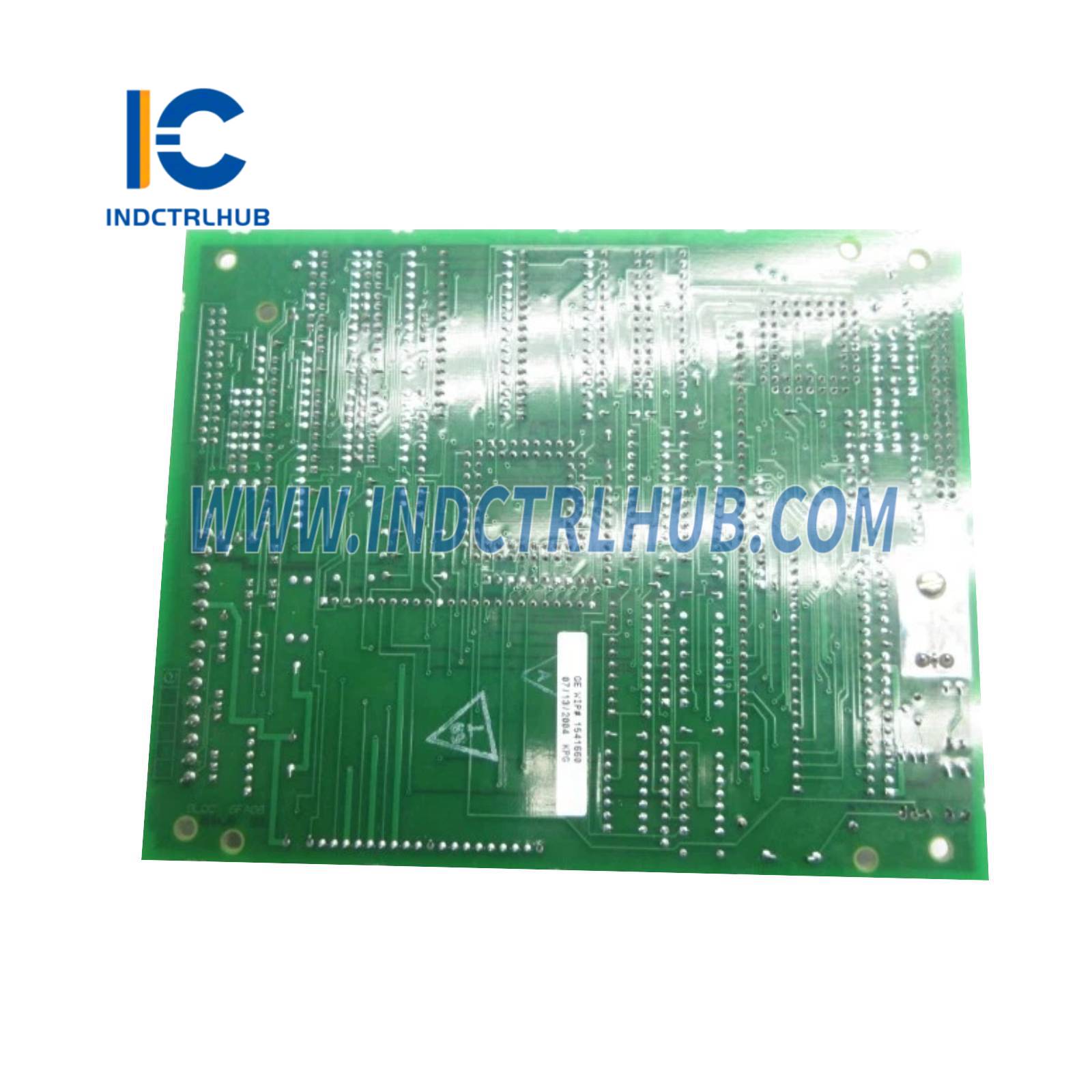

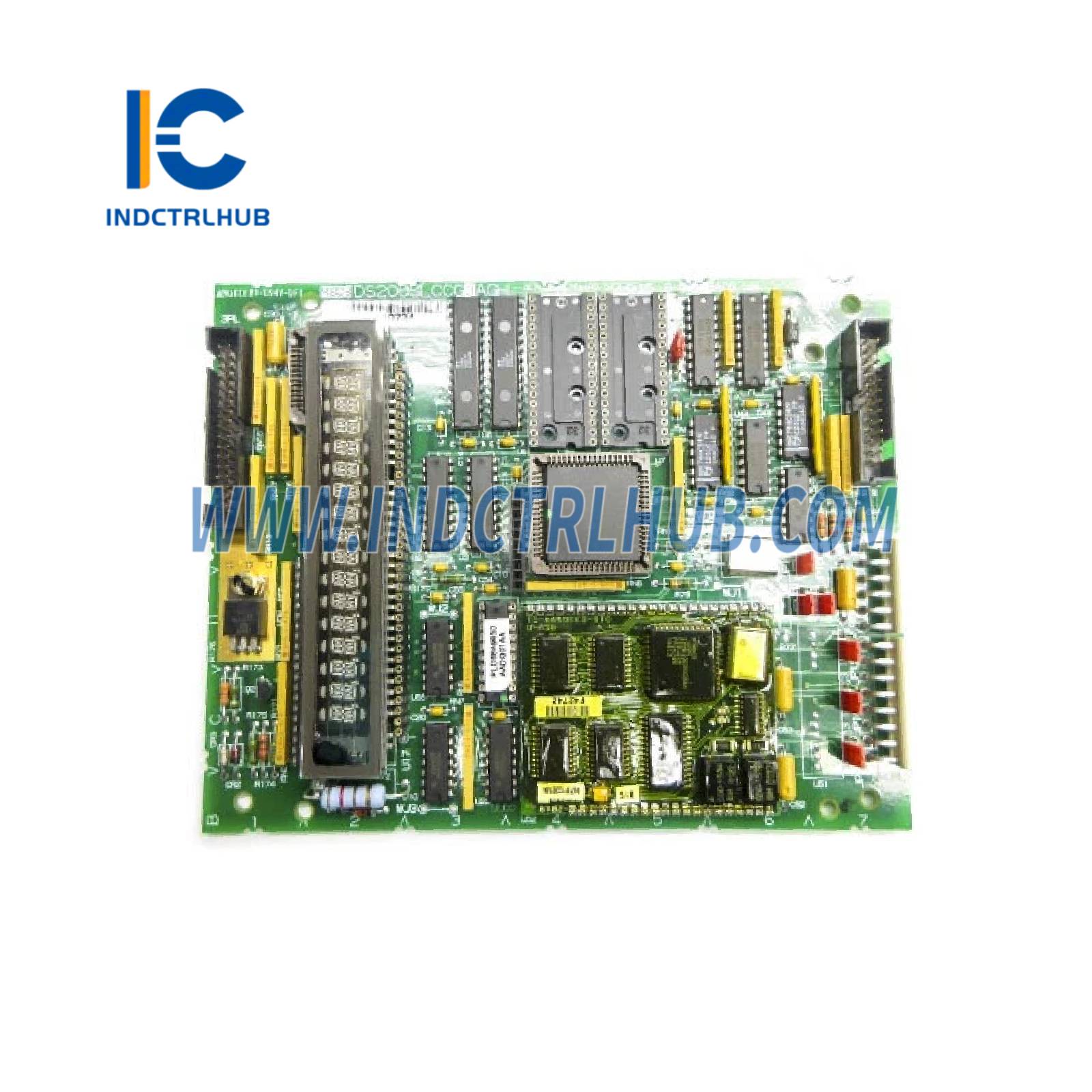

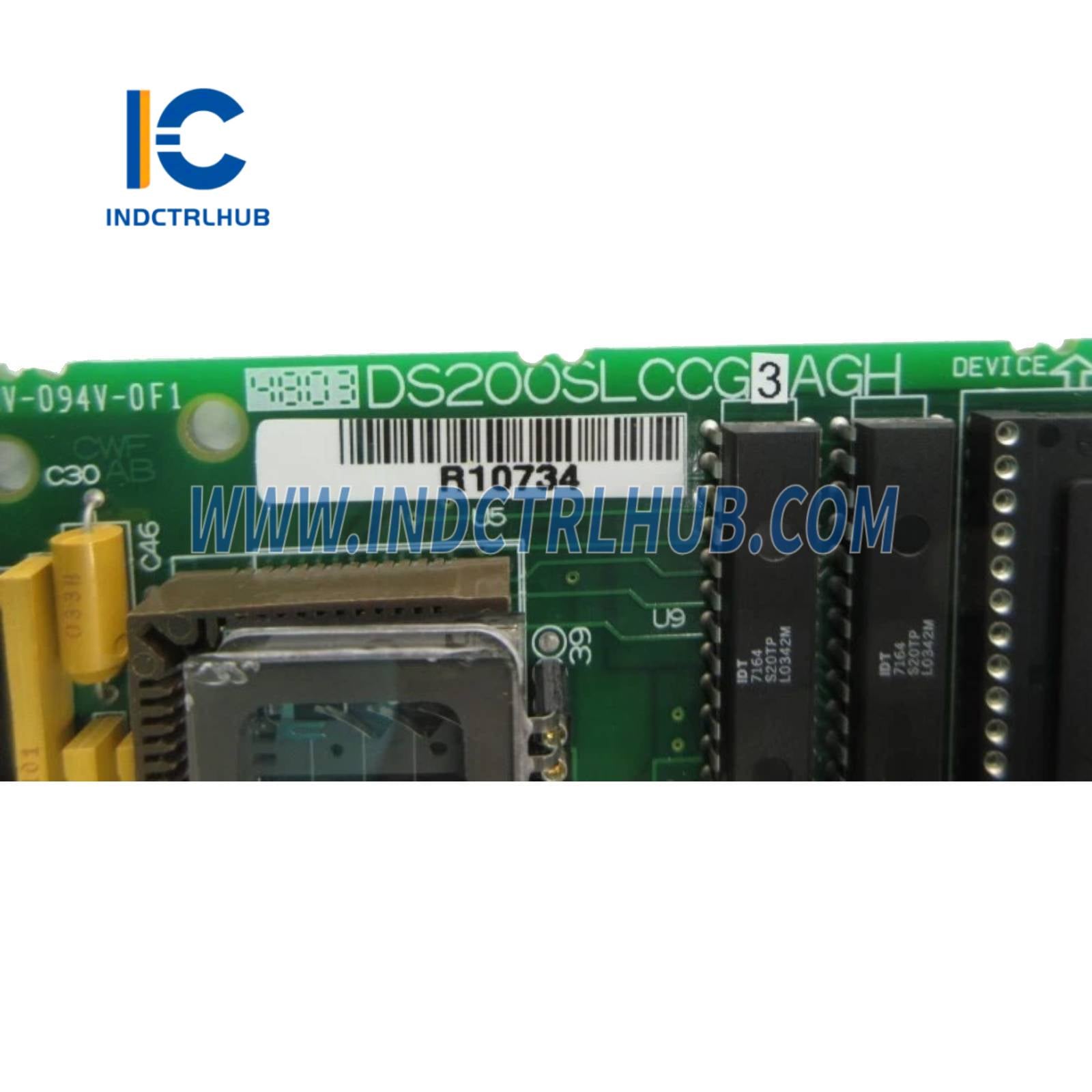

Paramètres GE DS200SLCCG3AGH
Présentation du produit
| Paramètre | Détails |
|---|---|
| Numéro de pièce | DS200SLCCG3AGH |
| Nom du produit | Carte séquenceur de grille SLCC (version améliorée haute performance) |
| Application | Contrôle avancé du pont de thyristors, déclenchement de la grille et protection d'excitation dans les systèmes de générateurs de turbines GE |
| Compatibilité | Compatible avec les systèmes de contrôle d'excitation GE EX2100, les commandes de turbine Mark V/VI et les applications d'excitation haute puissance |
| Fonction | Fournit une génération précise d'impulsions de porte, diagnostics de défaut, surveillance du pont et communication LAN pour systèmes d'excitation à grande échelle |
Spécifications fonctionnelles
| Paramètre | Détails |
|---|---|
| Alimentation électrique | +5 V CC, ±15 V CC |
| Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -55°C à +105°C |
| Dimensions | Taille standard de carte GE Mark V/VI (env. 10" x 8" x 0,5") |
| Poids | Environ 0,58 kg |
| Consommation électrique | <6 W |
| Contrôle de tir | Support de pont thyristor 6 impulsions ou 12 impulsions |
| Sortie d'impulsion de porte | Commandes de porte isolées à haute vitesse avec connexion fibre optique ou directe |
| Interface de communication | Double LAN (réseau local) – Ethernet 10/100 Mbps pour intégration système |
| Fonctions de diagnostic | Surveillance en temps réel du courant/tension du pont, détection de déséquilibre, surintensité, surtension, auto-test |
| Indicateurs LED | Power OK, Marche, Défaut, Activité LAN, État du pont |
| Type de connecteur | Connecteurs de bord haute densité (P1/P2), ports de commande de porte à fibre optique |
| Protection | Surtension, surintensité, déséquilibre du pont, détection de court-circuit/porte ouverte, arrêt thermique |
| Certifications | Marquage CE ; conforme UL ; Classe 1 Div 2 (optionnel) |
| Conformité aux normes | IEC 60255 (relais de protection), API 670 (protection des machines), IEEE C37.90 |
Informations de commande
| Paramètre | Détails |
|---|---|
| Configuration du numéro de pièce | DS200SLCCG3AGH (SLCC haute performance avec double LAN et diagnostics améliorés) |
| Options disponibles | - Revêtement conforme pour environnements difficiles - Kit de commande de porte à fibre optique - Programme d'échange de noyau |
| Personnalisation | Personnalisation du firmware pour des configurations spécifiques de ponts ou des protocoles de communication disponible sur demande |
