Product Description
Présentation du produit

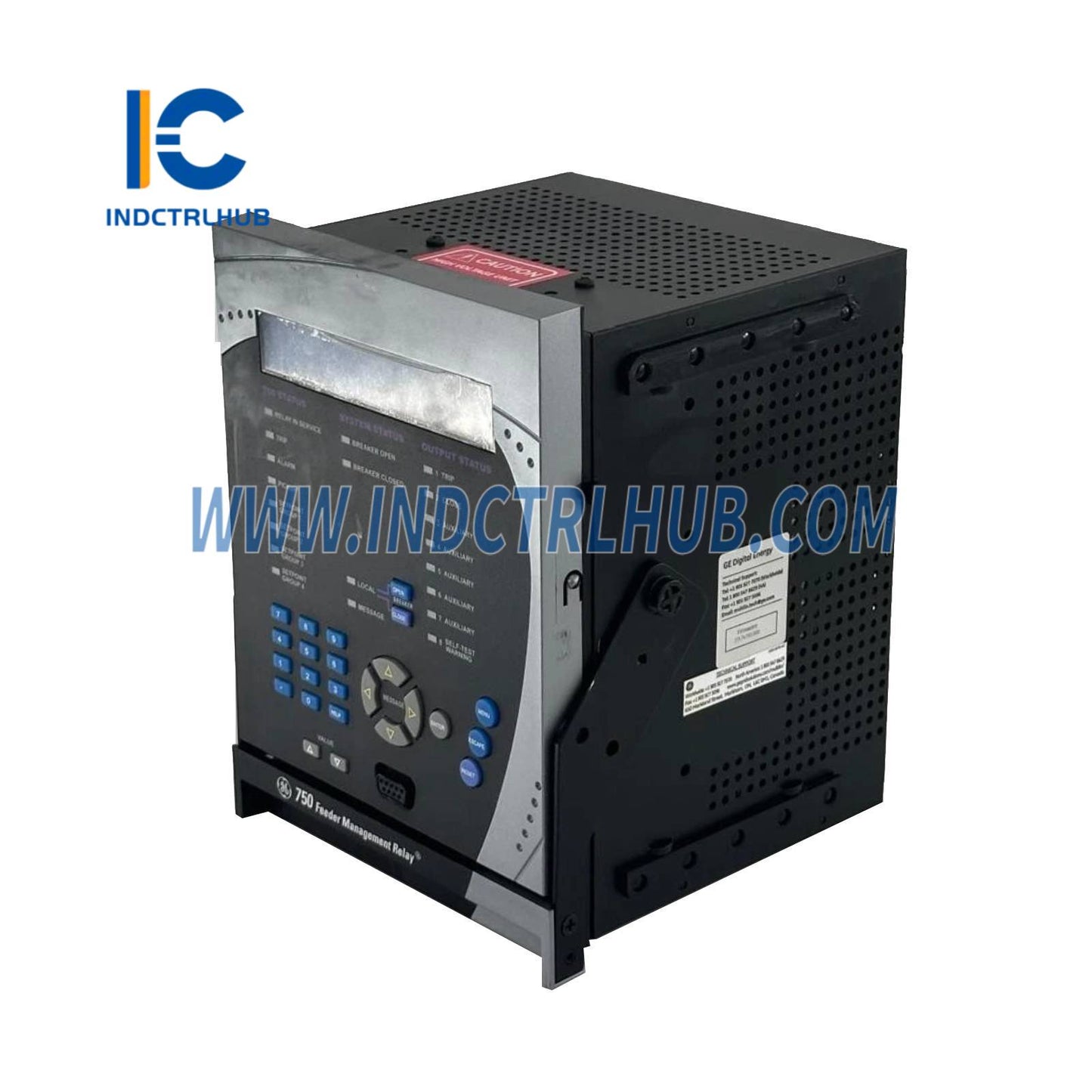

| Paramètre | Détails |
|---|---|
| Numéro de pièce | 750-P1-G1-S1-HI-A20-R-E |
| Nom du produit | Relais de gestion d'alimentateur séries 750/760 |
| Application | Protection et contrôle des alimentateurs de distribution, secours pour transformateurs, lignes électriques et bus dans les systèmes industriels et utilitaires |
| Compatibilité | S'intègre aux relais GE Multilin séries 750/760, au logiciel EnerVista 750 et aux panneaux de rack 19 pouces |
| Fonction | Fournit une protection contre les surintensités, la mesure et l'enregistrement des événements pour la gestion des alimentateurs |
Spécifications fonctionnelles
| Paramètre | Détails |
|---|---|
| Entrées de courant de phase | 5 A (4 entrées CT de phase, 1 entrée CT de terre sensible) |
| Courant de séquence zéro | 1 A ou 5 A (configurable) |
| Alimentation de contrôle | 88-300 V CC ou 70-265 V CA (48-62 Hz) |
| Interface Ethernet | 10Base-T avec port RJ45 |
| Ports de communication | RS232 en façade pour logiciel EnerVista ; RS485 arrière pour Modbus |
| Relais de sortie | 8 électromécaniques (5 usage général, 3 contacts de déclenchement forme C) |
| Entrées logiques | 20 contacts secs pour déclenchement et contrôle externes |
| Capacités de mesure | Tension, fréquence, puissance, énergie, demande, pourcentage charge-déclenchement |
| Caractéristiques de protection | Surtension, sur/sous-fréquence, défaillance du disjoncteur, surcharge thermique |
| Enregistrement des événements | Jusqu'à 100 000 événements en EEPROM (avec avertissement d'utilisation élevée) |
| Température de fonctionnement | -40°C à +55°C (standard) ; revêtement conforme pour environnements sévères (option HI) |
| Dimensions | 18 cm L x 16,5 cm P x 21,5 cm H (châssis montable en rack 19 pouces) |
| Poids | Environ 5 kg |
| Certifications | Marqué CE ; adapté aux applications industrielles/utilitaires |
| Conformité aux normes | Conforme aux normes ANSI/IEEE C37.90, IEC 60255 pour relais de protection |
Informations de commande
| Paramètre | Détails |
|---|---|
| Décomposition du numéro de pièce | 750 (Série), P1 (Processeur : Basique), G1 (Alimentation de contrôle : Plage élevée), S1 (E/S : Standard), HI (Revêtement pour environnement sévère), A20 (Sorties analogiques : 2), R (LED rouge pour disjoncteur fermé), E (Affichage/logiciel amélioré) |
| Options disponibles | Variantes pour différentes valeurs de TC (1A/5A), plages d'alimentation de contrôle, configurations E/S et couleurs de LED (G pour vert) |
| Personnalisation | Configurable via le logiciel EnerVista 750 ; mises à jour du firmware pour des schémas de protection spécifiques |
