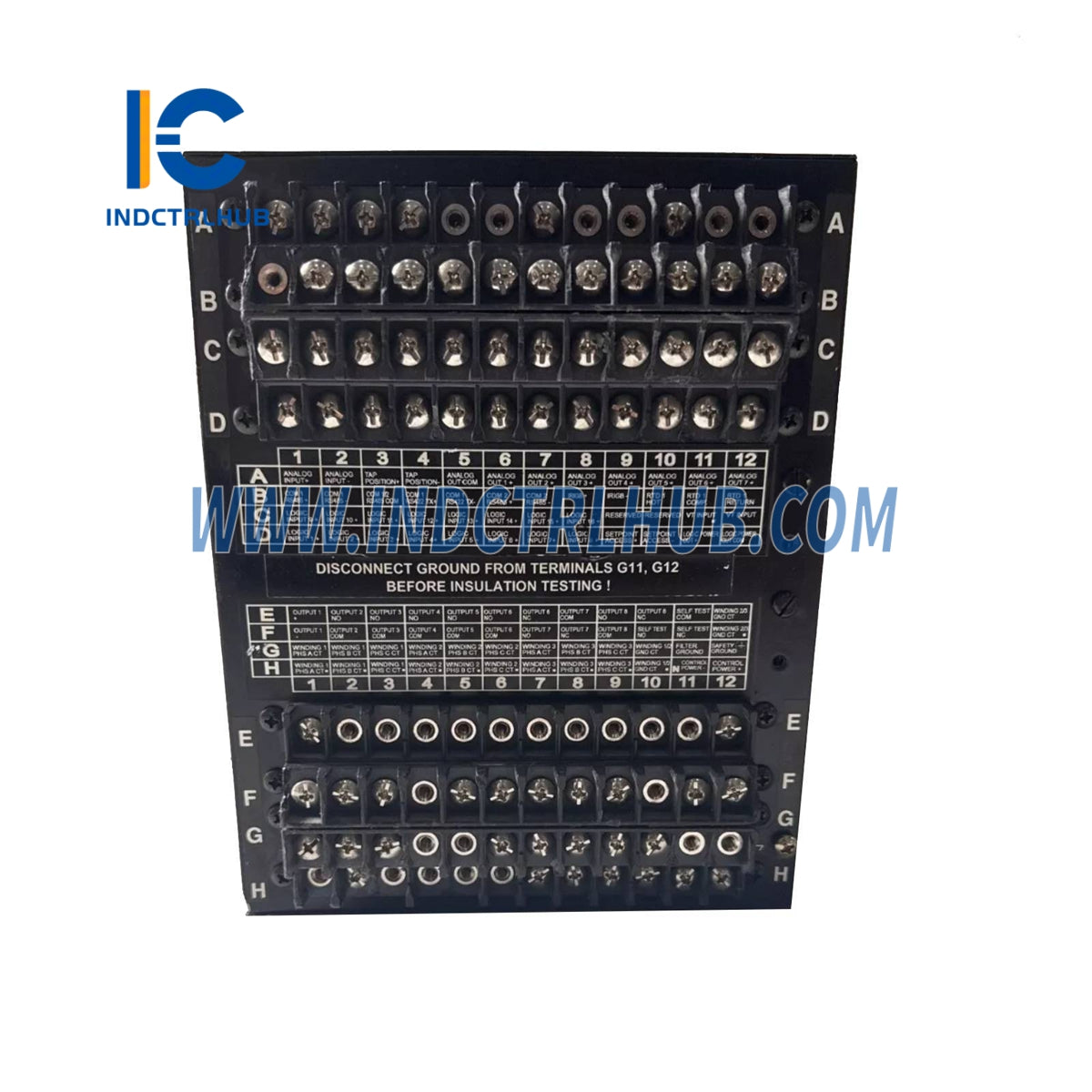

Product Description
🔹 Présentation du produit
|
Catégorie |
Détails |
|---|---|
|
Fabricant |
General Electric (GE Multilin) |
|
Modèle/Numéro de pièce |
745-W2-P5-G5-HI-A-L-R-E-H |
|
Description |
Relais de protection avancé pour transformateurs offrant une protection à haute vitesse, une entrée/sortie analogique étendue, une surveillance améliorée et une conception robuste adaptée aux environnements difficiles. |
|
Caractéristiques principales |
Protection à haute vitesse, retenue harmonique adaptative, protection contre la surtension et défaut de terre restreint, E/S analogiques, analyse du vieillissement du transformateur, écran LCD amélioré, revêtement conforme |
🔹 Spécifications techniques
|
Spécification |
Détails |
|---|---|
|
Modèle |
745-W2-P5-G5-HI-A-L-R-E-H |
|
Type de produit |
Relais de protection de transformateur |
|
Enroulements par phase |
2 (W2) |
|
Entrée de courant de phase |
5 A (P5 : pour les deux enroulements) |
|
Entrée de courant de terre |
5 A (G5 : pour les deux enroulements) |
|
Contrôle de la puissance |
Haute (HI) : 90–300 VCC / 70–265 VAC, 48–62 Hz |
|
E/S analogiques (A) |
4 sorties analogiques (0–1, 0–5, 0–20, 4–20 mA), 7 entrées analogiques |
|
Surveillance de la Perte de Vie (L) |
Température du point le plus chaud, facteur de vieillissement, perte de vie accumulée |
|
Défaut de terre restreint (R) |
Détection avancée des défauts à la terre |
|
Affichage amélioré (E) |

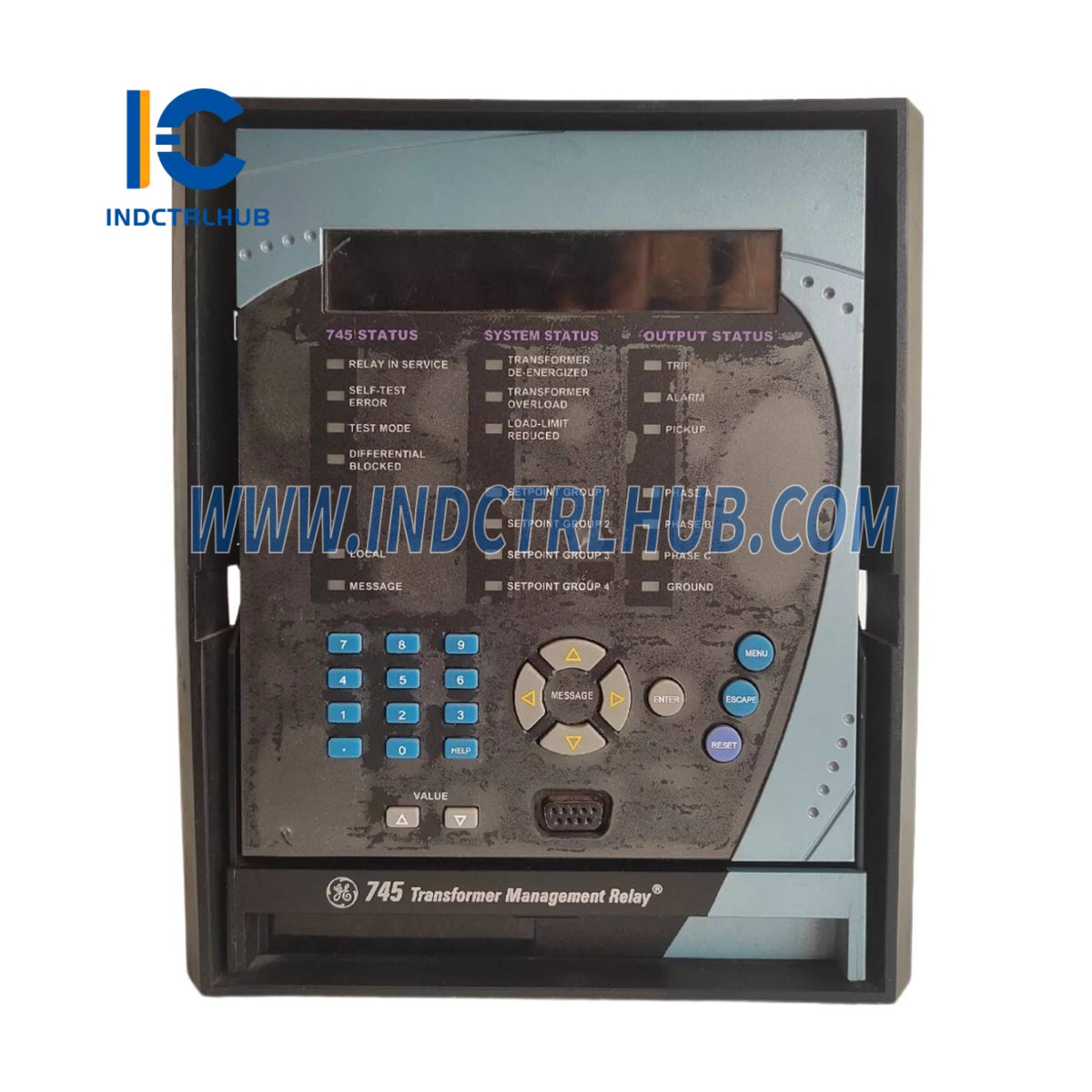

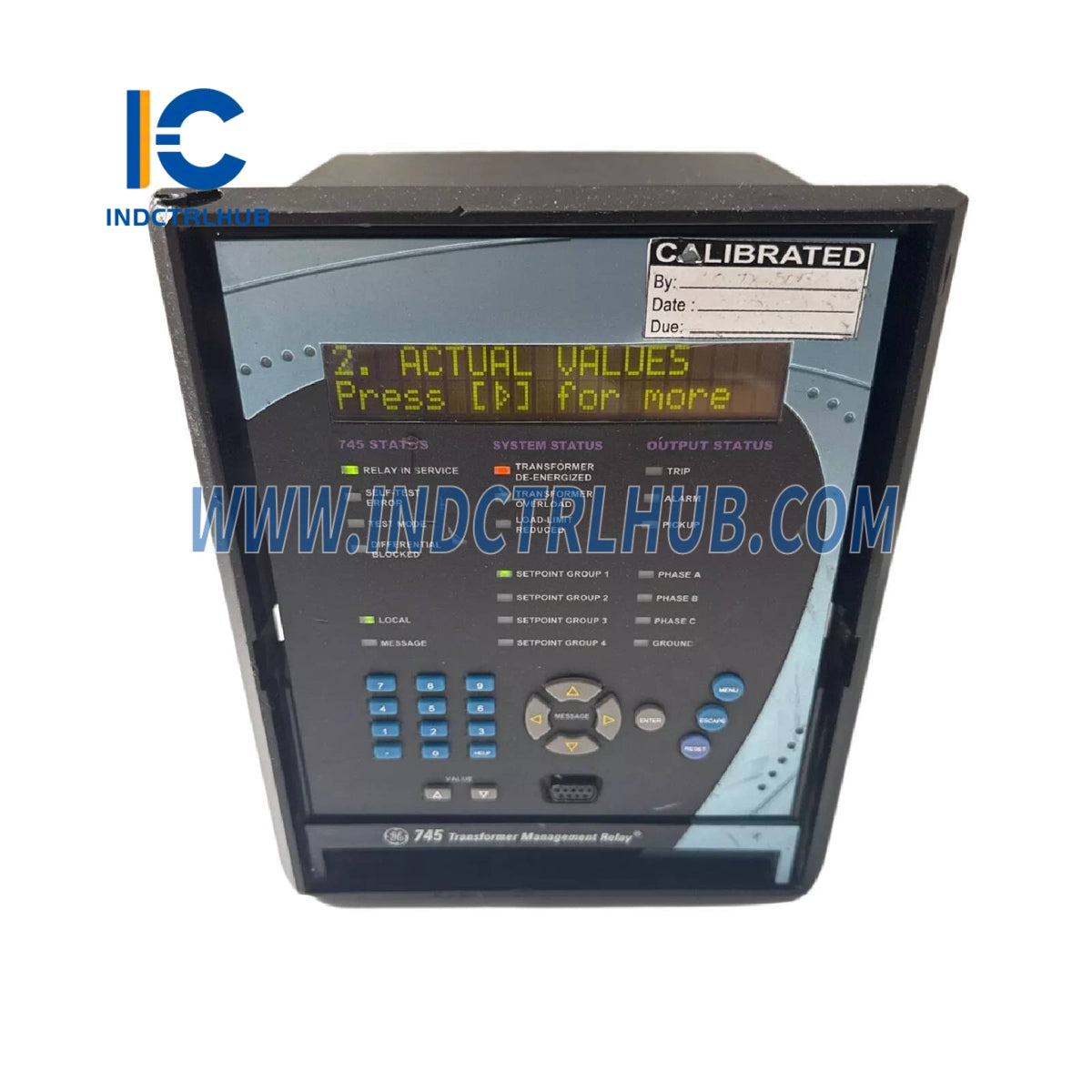

Grand écran LCD avec clavier étendu |
|
Revêtement Conforme (H) |
Revêtement protecteur pour environnements difficiles ou corrosifs |
|
Ports de communication |
RS232 (avant), RS485/RS422 (arrière), Ethernet en option |
|
Température de fonctionnement |
-40°C à 60°C (-40°F à 140°F) |
|
Poids |
Environ 4,8 kg (10,6 lbs) avec boîtier série SR |
🔹 Options de connexion externes
|
Type de connexion |
Détails |
|---|---|
|
Connexions prises en charge |
RS232 (avant) pour le logiciel EnerVista 745, RS485/RS422 pour configurations multi-relais, port Ethernet optionnel |
🔹 Fonctionnalités Fonctionnelles
|
Fonctionnalité |
Détails |
|---|---|
|
Protection |
Différentiel en pourcentage, surintensité, fréquence, surexcitation, défaut de terre restreint |
|
Surveillance |
Surcharge de transformateur, THD, harmoniques, vieillissement du transformateur, température du point le plus chaud |
|
Logiciel |
EnerVista 745 pour la configuration des paramètres, la surveillance des données, la capture de formes d'onde et le diagnostic |
|
Montage |

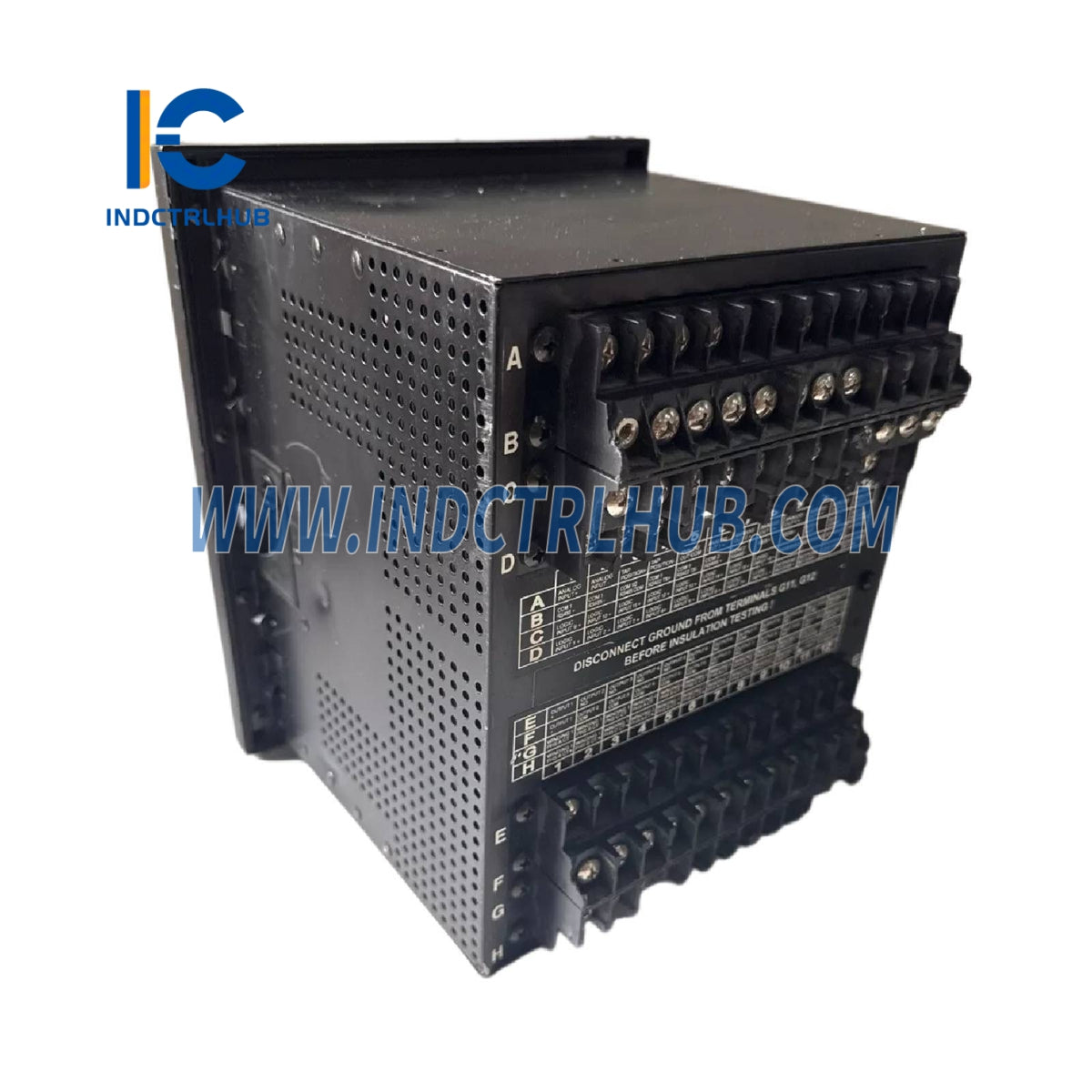

Boîtier série SR extractible ; compatible avec un rack standard de 19 pouces |
🔹 Modèle et Configuration
|
Catégorie |
Détails |
|---|---|
|
Modèle de base |
745 |
|
Configuration |
W2 : 2 enroulements/phase P5 : 5 A TC G5 : 5 A TC de terre HI : Alimentation de contrôle élevée A : Entrée/Sortie analogique L : Surveillance de la perte de vie R : Défaut de terre restreint E : Affichage amélioré H : Revêtement pour environnement sévère |
