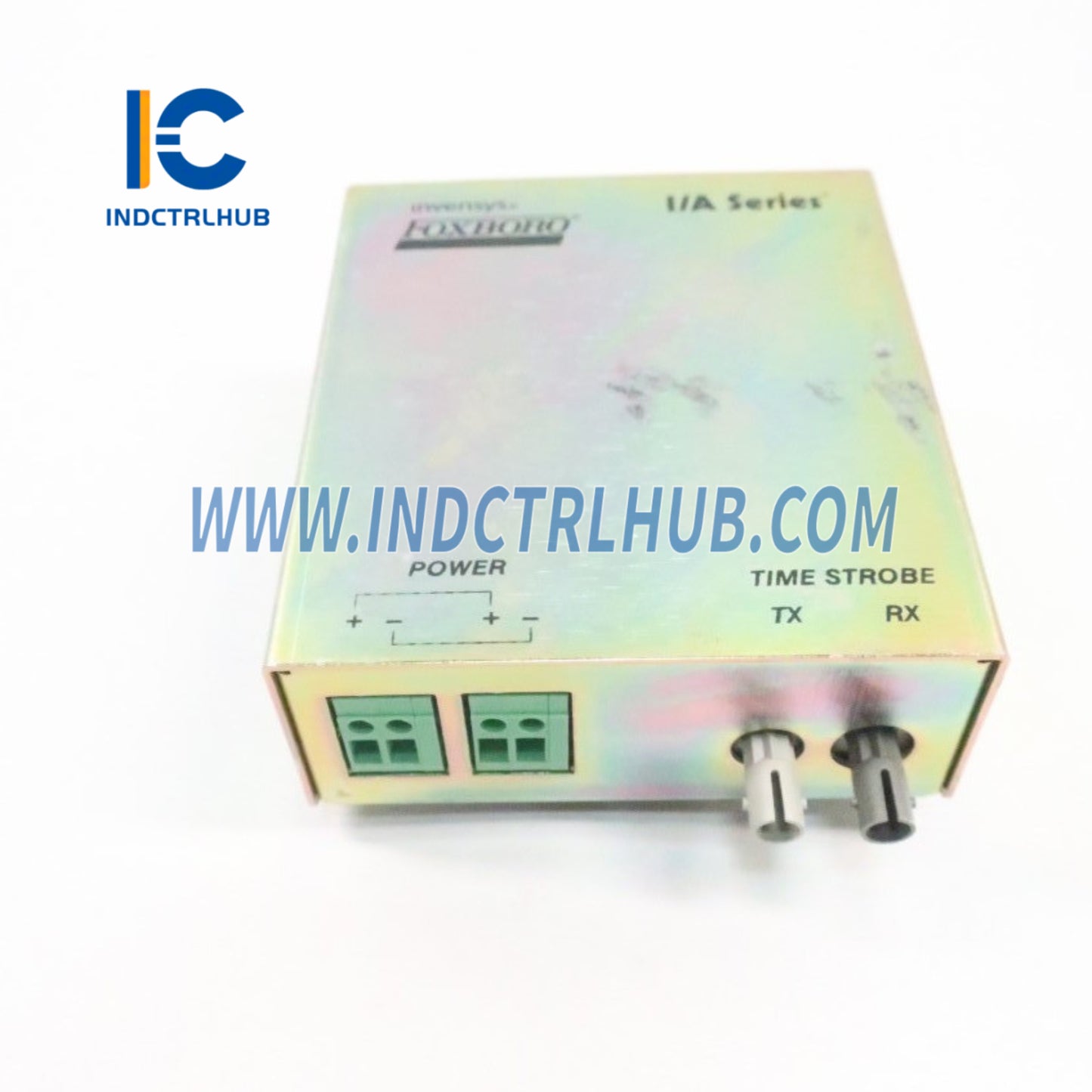

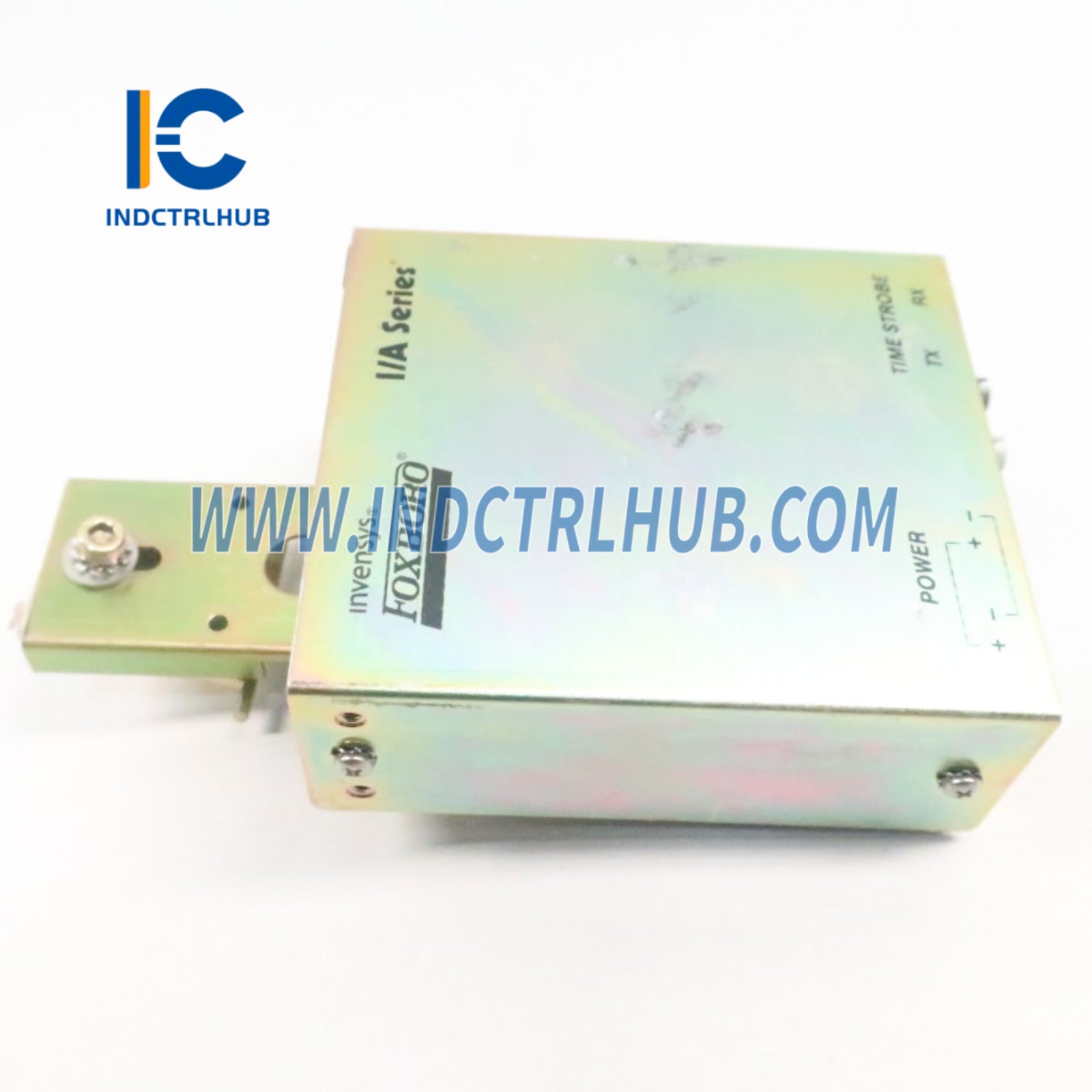

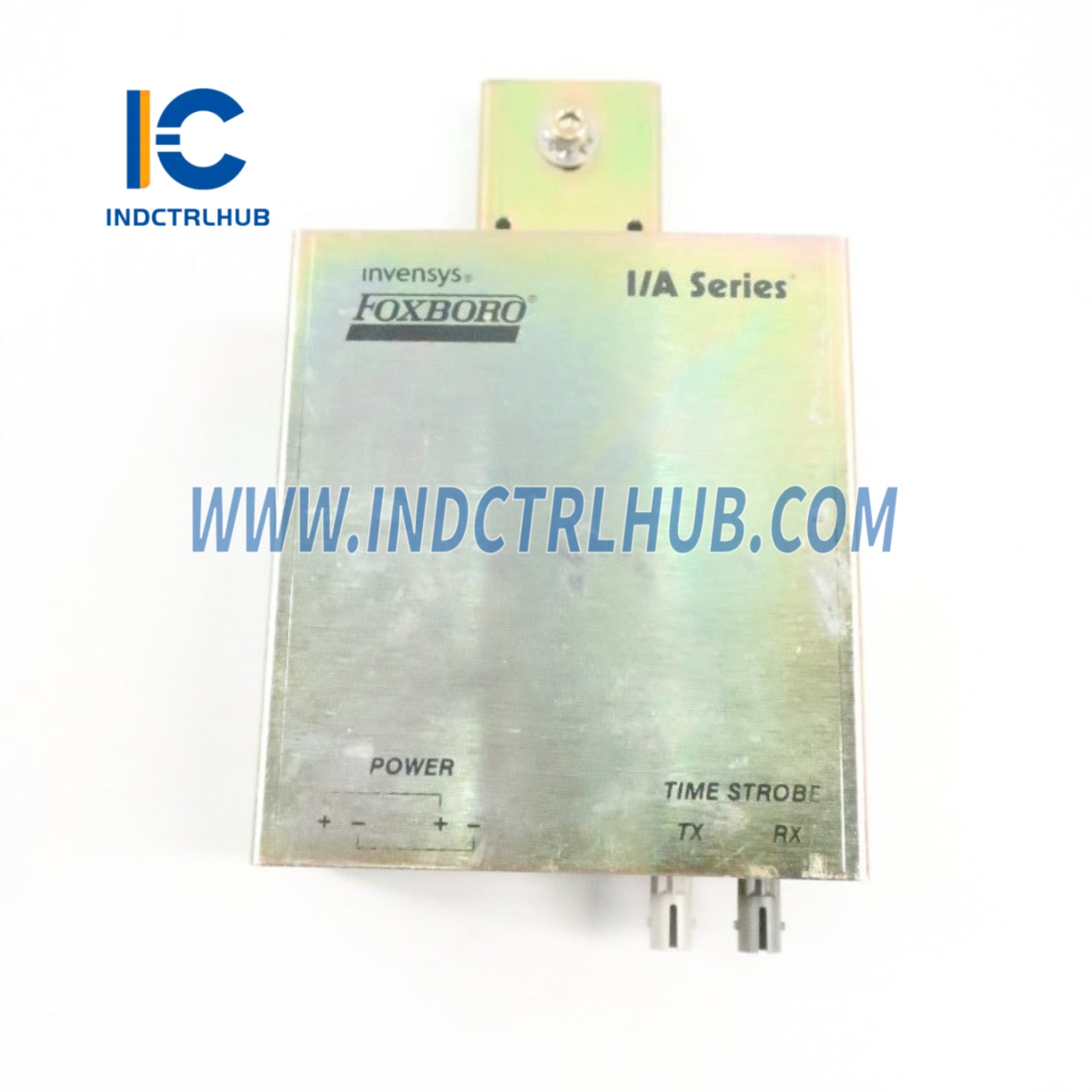

Paramètres du produit pour RH972KA (Convertisseur Time Strobe)
📘 Aperçu du produit
| Champ | Détails |
|---|---|
| Fabricant | Schneider Electric (Foxboro) |
| Numéro de pièce | RH972KA |
| Type de produit | Convertisseur Time Strobe (TSC) avec entrée fibre multimode (MMF) |
| Fonction | Convertit l'impulsion de time strobe de la station MTK via MMF en huit signaux de sortie différentiels RS-422 pour les stations de contrôle |
| Compatibilité système | Système d'automatisation des processus EcoStruxure Foxboro DCS (FCP280, FCP270, FCM100Et, ZCP270) |
| Document PSS associé | PSS 41H-4TIMESNC (Équipement de synchronisation temporelle) |
⚙️ Spécifications fonctionnelles
| Caractéristique | Spécification |
|---|---|
| Entrées | Une fibre optique multimode simplex 62,5/125 microns (MMF) en entrée provenant du modem MTK, de l'extendeur Time Strobe compatible MMF (RH100AM) ou d'un autre TSC |
| Sorties | - Signal électrique : différentiel RS-422 - Nombre : 8 sorties - Protection : Aide à protéger contre les ondes de choc |
| Ports de sortie | Une fibre optique multimode simplex 62,5/125 microns (MMF) en sortie pour la continuité vers le TSC compatible MMF suivant ou l'extendeur Time Strobe compatible MMF |
| Délai de propagation | - TSC : 1 µs par TSC - Câble fibre : 5 µs par km |
| Longueurs de câble | - Câble MMF entrée/sortie : 3 m à 2 km (10 à 6 562 ft) par segment ; fourni par le client pour >50 m (160 ft) - Câble cuivre vers contrôleur/plaques de base : 0,5 m à 3 m (1,6 ft à 10 ft) dans le même boîtier |
| Types de câble | - Fibre optique : MMF 62,5/125 microns, simplex - Cuivre : câble Cat 5 STP |
| Connecteurs de câble | - Fibre optique entrée/sortie : 2 connecteurs de type ST (1 entrée, 1 sortie) - Sortie strobe cuivre : 8 connecteurs RJ-45 |
| Synchronisation | - Synchronise TDR, TDA, SOE et FBMs avec une différence de temps de 1 à 3 ms (selon configuration) - Remarque : les points SOE AC ont un délai d'environ 8 à 20 ms dû à la forme d'onde 50/60 Hz ; utiliser les entrées DC pour une synchronisation à 1 ms |
| Interconnexions TSC max | Jusqu'à 50 TSC peuvent partager les connexions d'alimentation ; des TSC supplémentaires peuvent être reliés pour la communication |
| Appareils supportés | Les time strobes se connectent aux FCP280, FCP270, FCM100Et, ZCP270 ; les TDR/TDA et SOE FBMs reçoivent les messages temporels via ces appareils |
🔋 Exigences d'alimentation
| Caractéristique | Spécification |
|---|---|
| Plage de tension d'entrée | 21 à 42 V DC |
| Borniers d'alimentation d'entrée | 2 (1 pour l'entrée d'alimentation, 1 pour la sortie d'alimentation vers le TSC suivant dans le même boîtier) |
| Consommation électrique | - 3,3 W à 24 V DC avec les 8 sorties utilisées - 4,1 W à 39 V DC avec les 8 sorties utilisées |
📏 Spécifications physiques

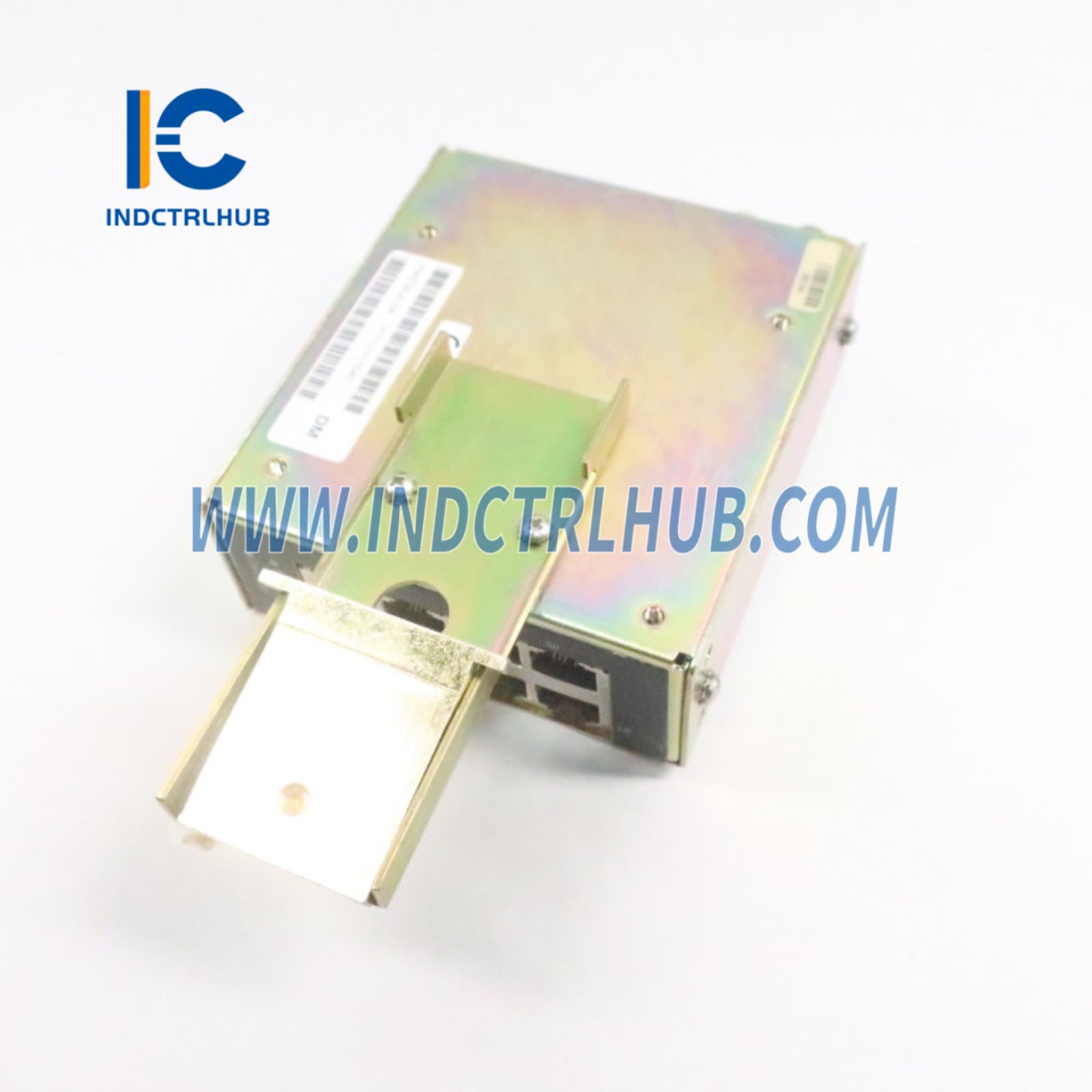

| Caractéristique | Spécification |
|---|---|
| Montage | - Rail DIN : supporte les styles 32 mm (1,26 in) et 35 mm (1,38 in) - Rack : rack 19 pouces sur étagère spécialement conçue |
| Dimensions (nominales) | - Hauteur : 38 mm (1,5 in) - Largeur : 102 mm (4,0 in) - Profondeur : 89 mm (3,5 in) |
| Poids (approximatif) | 681 g (1,5 lb) |
| Indicateurs | - Vert : alimentation activée - Jaune : double fonction (fixe pour lien, clignotant pour sortie du signal d'impulsion temporelle) |
| Construction | Conception robuste pour montage en boîtier, adaptée aux environnements de stations de contrôle |
🌡️ Spécifications environnementales
| Paramètre | Fonctionnement | Stockage |
|---|---|---|
| Température | 0 à +60°C (32 à +140°F) | -40 à +70°C (-40 à +158°F) |
| Humidité relative | 5 à 95 % (sans condensation) | 5 à 95 % (sans condensation) |
| Vibration | 5,0 m/s² (0,5 g) de 5 à 200 Hz | 5,0 m/s² (0,5 g) de 5 à 200 Hz |
| Contamination | Classe G1 (légère) selon ISA S71.04 | Classe G1 (légère) selon ISA S71.04 |
Note : Les limites environnementales peuvent être améliorées selon le type de boîtier (voir PSS applicable, par ex. PSS 41H-2GOV).
✅ Conformité réglementaire
| Type de certification | Détails |
|---|---|
| Compatibilité électromagnétique (CEM) | - Directive européenne CEM 2014/30/UE - Conforme à EN 61326-1:2013 Classe A émissions et niveaux d'immunité industrielle |
| Sécurité du produit | - Listé UL/UL-C pour emplacements ordinaires et systèmes basés sur boîtier Classe I, Groupes A-D, Division 2, T4 lorsqu'il est connecté aux modules processeurs Foxboro DCS spécifiés (selon B0400FA) - Conforme aux exigences de Classe 2 selon NEC (NFPA No.70) et CEC (CSA C22.1) - Directive européenne basse tension 2014/35/UE - Directive ATEX 2014/34/UE : certifié DEMKO Ex nA IIC T4 pour boîtiers Zone 2 (selon B0400FA) |
| Conformité RoHS | Conforme à la directive RoHS 2011/65/UE (composants préfixés RH) |
| Proposition 65 de Californie | Contient du plomb/compounds de plomb ; avertissement requis selon www.p65warnings.ca.gov |
🔌 Fonctionnalités supplémentaires
| Caractéristique | Détails |
|---|---|
| Installation | Se monte dans des boîtiers avec stations de contrôle ; supporte les réseaux time strobe non redondants ou redondants |
| Support de redondance | Compatible avec les systèmes MTK redondants ; peut être retiré/remplacé sans affecter l'autre chemin dans une configuration redondante |
| Adaptabilité au boîtier | Conçu pour environnements légers Classe G1 ; adapté aux boîtiers de salle de contrôle ou de terrain |
| Chaînage en guirlande | La sortie MMF permet la connexion à d'autres TSC ou extendeurs compatibles MMF pour une distribution à l'échelle de l'usine |
📦 Informations de commande
| Champ | Détails |
|---|---|
| Numéro de pièce | RH972KA (Convertisseur Time Strobe, compatible MMF) |
| Composants associés | - Modem MTK : RH972SB - Extendeur Time Strobe : RH100AM (MMF) - Antenne/récepteur GPS : K0204AX, K0204AY, K0204BB - Générateur Time Strobe : K0204AZ - Isolateur fibre optique GPS : P0972VZ (optionnel) |
| Documents PSS associés | - PSS 41H-4TIMESNC (Équipement de synchronisation temporelle) - PSS 41H-1TIME (Aperçu de la synchronisation temporelle) - B0700AQ (Guide utilisateur de synchronisation temporelle) - B0400FA (Guide utilisateur des sous-systèmes Standard et Compact série 200) |
