Product Description
Présentation du produit
| Champ | Détails |
|---|---|
| Fabricant | Schneider Electric (Foxboro) |
| Numéro de pièce | RH927AH (remplace P0927AH) |

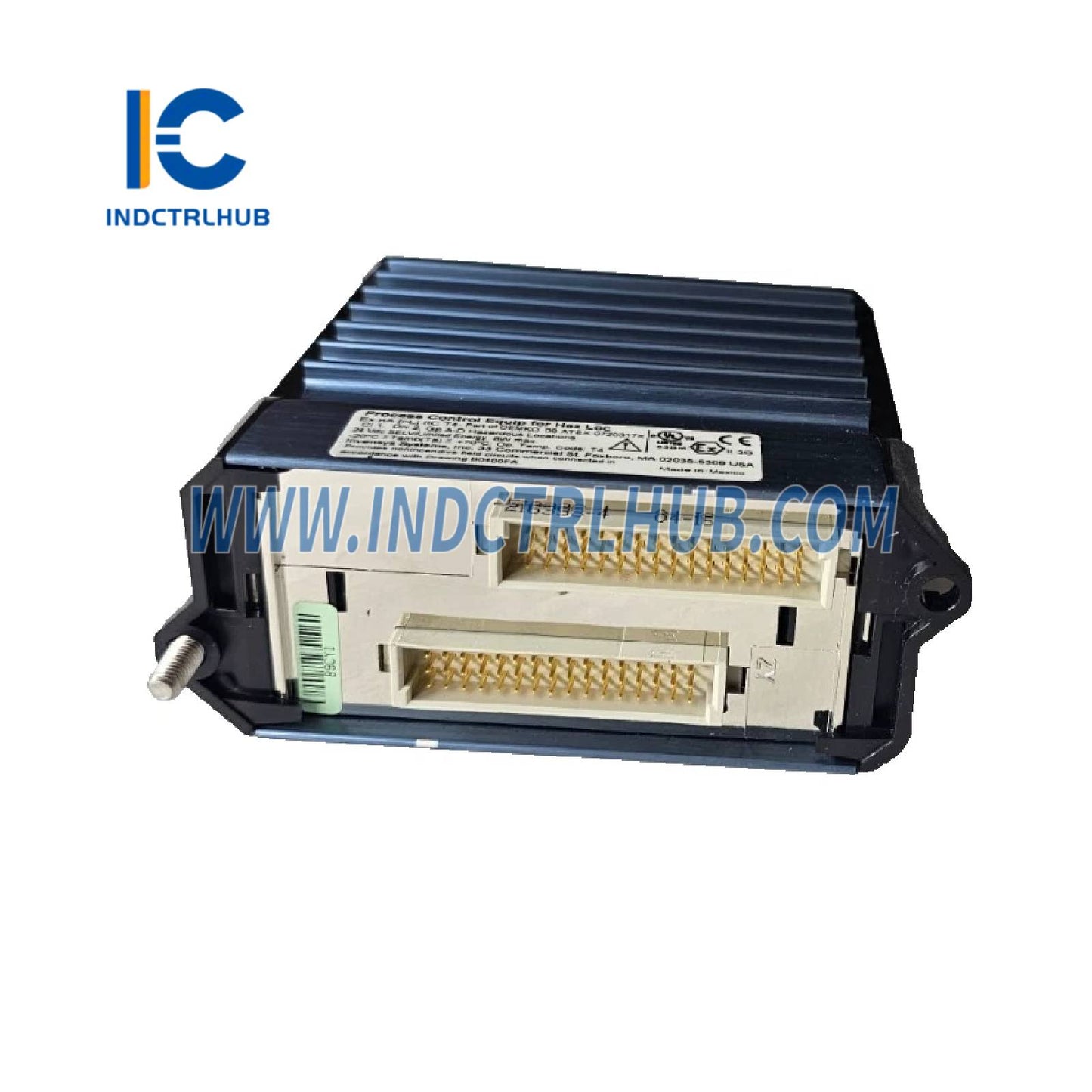

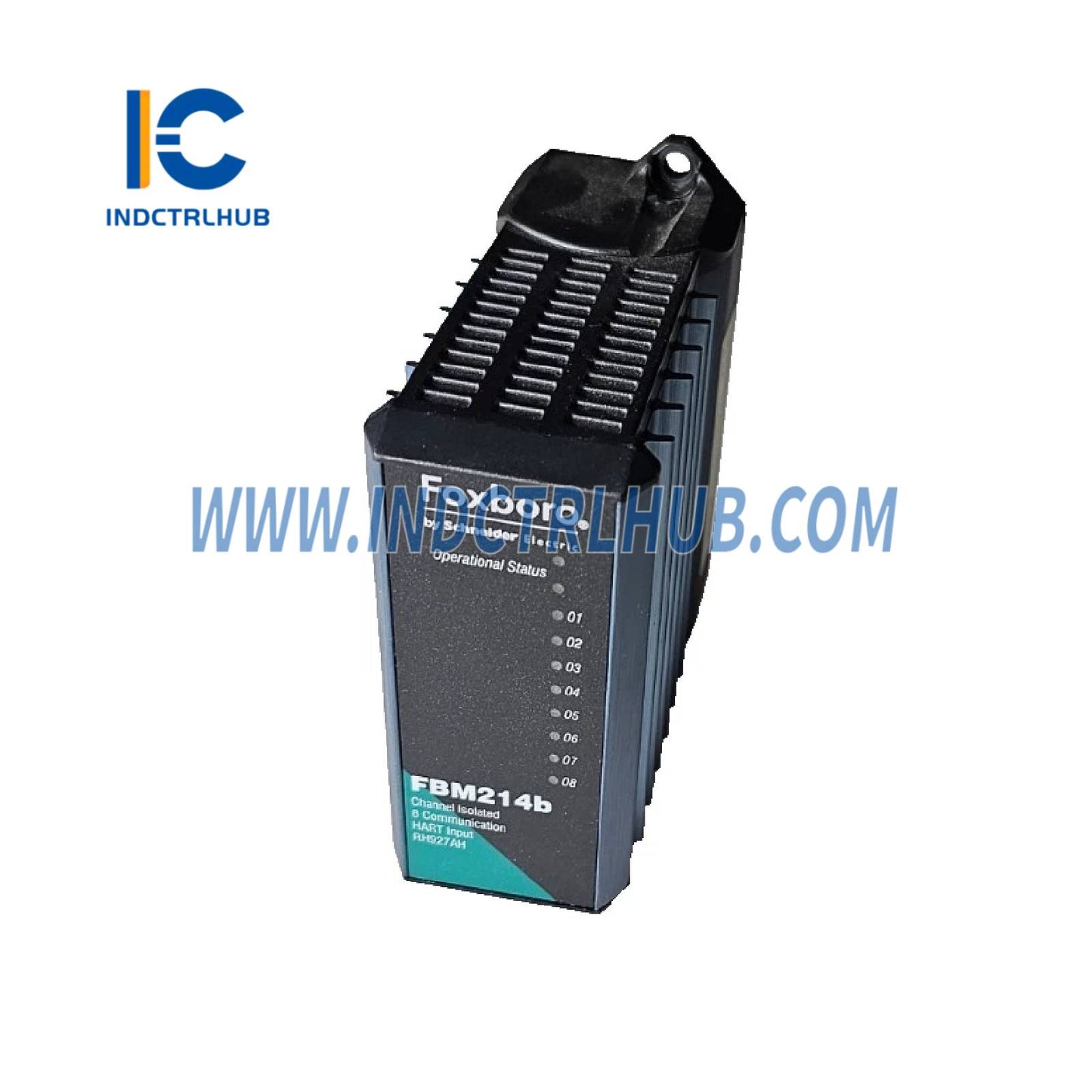

| Type de produit | Module d'entrée de communication FBM214b HART |
| Fonction | Huit canaux d'entrée analogique 4 à 20 mA avec prise en charge de la communication HART |
| Compatibilité système | Système d'automatisation des processus Foxboro Evo, sous-système série 200 |
| Document associé | PSS 31H-2S214 |
Spécifications fonctionnelles
| Caractéristique | Spécification |
|---|---|
| Canaux d'entrée | 8 canaux isolés individuellement, chacun supportant : - Signal analogique standard 4 à 20 mA - Signal HART Frequency Shift Keying (FSK) superposé sur 4 à 20 mA |
| Compatibilité HART | Prend en charge les instruments HART conformes aux spécifications Versions 5, 6 ou 7 ; point à point, maître/esclave, asynchrone, semi-duplex à 1200 bauds |
| Communication HART | - 2 messages par seconde - Prise en charge des commandes universelles pour l'intégration à la base de données du système Foxboro Evo - Passage des messages pour commandes universelles, pratiques courantes et spécifiques à l'appareil (pas de mode rafale) - Utilise Intelligent Field Device Configurator (IFDC) avec protocoles Foxcom et HART |
| Interface de communication | - Modem FSK par canal pour communication numérique bidirectionnelle - Vérification d'erreur : parité par octet, un octet de contrôle CRC |
| Entrée analogique | - Résistance de détection : 61,5 Ω nominal - Résistance d'entrée totale : 280 Ω nominal - Résistance d'entrée (avec TA) : 282 Ω (alimentation externe), 302 Ω (alimentation interne) - Précision : ±0,03 % de l'échelle complète (inclut la non-linéarité) - Coefficient de température : 50 ppm/°C - Résolution : 15 bits - Taux de mise à jour : 100 ms - Temps d'intégration : 500 ms - Rejet en mode commun : >100 dB à 50 ou 60 Hz - Rejet en mode normal : >35 dB à 50 ou 60 Hz |
| Alimentation de boucle | - Interne : 24 V DC isolé par canal ±10 %, 18,5 V DC minimum à 20,5 mA, impédance de sortie 20 Ω - Externe : optionnelle, nécessite un module balun câble (RH903SV) pour 2+ canaux afin d'éviter les interférences - Protection de l'alimentation de boucle : courant limité à <37 mA par canal |
| Distance maximale | Jusqu'à 3030 m (10 000 ft) selon la spécification physique HART FSK HCF_SPEC-54, Révision 8.1 (réduite avec barrières de sécurité intrinsèque) |
| Communication Fieldbus | Communique via un Fieldbus de module redondant 2 Mbps (chemin A ou B) avec FCM ou FCP |
| Exigences logicielles | I/A Series v8.2 à v8.8 ou Control Core Services v9.0 ou ultérieur |
| Calibration | Non requise pour le module ou l'ensemble de terminaison |
Spécifications physiques
| Caractéristique | Spécification |
|---|---|
| Montage | - Module : se monte sur une plaque de base modulaire (rail DIN ou rack 19 pouces, horizontal/vertical) ou structure de montage de conversion série 100 - Ensemble de terminaison : montage sur rail DIN (styles 32 mm ou 35 mm) |
| Poids | - Module : environ 284 g (10 oz) - Ensemble de terminaison (RH924JH) : environ 181 g (0,40 lb) |
| Dimensions (Module) | - Hauteur : 102 mm (4 in), 114 mm (4,5 in) avec pattes de montage - Largeur : 45 mm (1,75 in) - Profondeur : 104 mm (4,11 in) |
| Construction | - Module : extérieur en aluminium extrudé robuste - Ensemble de terminaison (RH924JH) : polyamide (PA), bornes à vis de compression |
| Indicateurs visuels | LEDs pour l'état opérationnel et l'activité de communication des canaux |
Spécifications environnementales
| Paramètre | Fonctionnement | Stockage |
|---|---|---|
| Température | -20 à +70°C (-4 à +158°F) | -40 à +70°C (-40 à +158°F) |
| Humidité relative | 5 à 95 % (sans condensation) | 5 à 95 % (sans condensation) |
| Altitude | -300 à +3 000 m (-1 000 à +10 000 ft) | -300 à +12 000 m (-1 000 à +40 000 ft) |
| Vibration | 7,5 m/s² (0,75 g) de 5 à 500 Hz | - |
| Contamination | Classe G3 (dure) selon ISA S71.04, EIA 364-65 Classe III | - |
Spécifications d'alimentation
| Caractéristique | Spécification |
|---|---|
| Tension d'entrée | 24 V DC +5 %, -10 % (redondante) |
| Consommation | 7 W (maximum) |
| Dissipation thermique | 4 W (maximum) |
Conformité réglementaire
| Type de certification | Détails |
|---|---|
| Compatibilité électromagnétique (CEM) | - Directive européenne CEM 2004/108/CE et 2014/30/UE - Conforme à EN61326-1:2013 Classe A émissions et niveaux d'immunité industrielle |

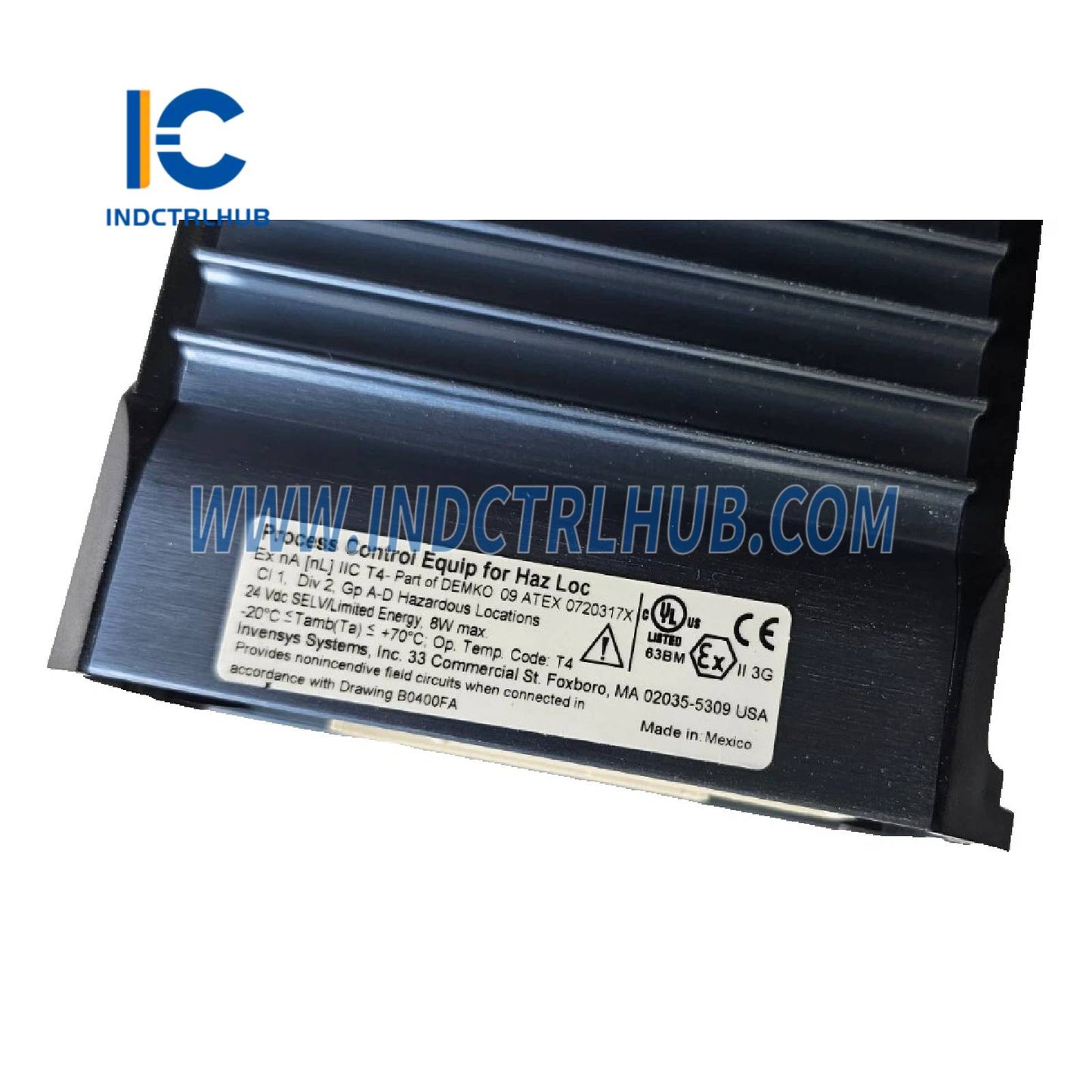

| Sécurité du produit | - Listé UL/UL-C pour Classe I, Groupes A-D, Division 2, T4 lorsqu'il est connecté aux modules processeurs Foxboro Evo spécifiés (selon B0400FA) - Certifié DEMKO Ex nA IIC T4 pour enceintes Zone 2 - Conforme aux exigences de Classe 2 selon NEC Article 725 et CEC Section 16 |
| Conformité RoHS | Conforme à la directive européenne RoHS 2011/65/UE |
| Certification marine | Approuvé de type ABS et certifié Bureau Veritas pour la catégorie environnementale EC31 |
Informations de commande
| Champ | Détails |
|---|---|
| Numéro de pièce | RH927AH (Module FBM214b) |
| Composants associés | - Ensemble de terminaison : RH924JH (PA, compression, montage sur rail DIN) - Câbles de terminaison : Type 1 (P/PVC : RH916DA-DJ, LSZH : RH928AA-AK) - Module balun câble : RH903SV (CBM-4, 4 baluns, pour alimentation externe) |
| Documents associés | - PSS 31H-2S214 : Module d'entrée de communication FBM214b HART - B0400FA : Guide de l'utilisateur du sous-système standard et compact série 200 - PSS 31H-2SBASPLT : Plaques de base standard série 200 - PSS 31H-2W4 : Modules adaptateurs d'ensemble de terminaison pour mise à niveau série 100 |
