Présentation du produit
| Champ | Détails |
|---|---|
| Fabricant | Schneider Electric (Foxboro) |
| Numéro de pièce | P0973CN |

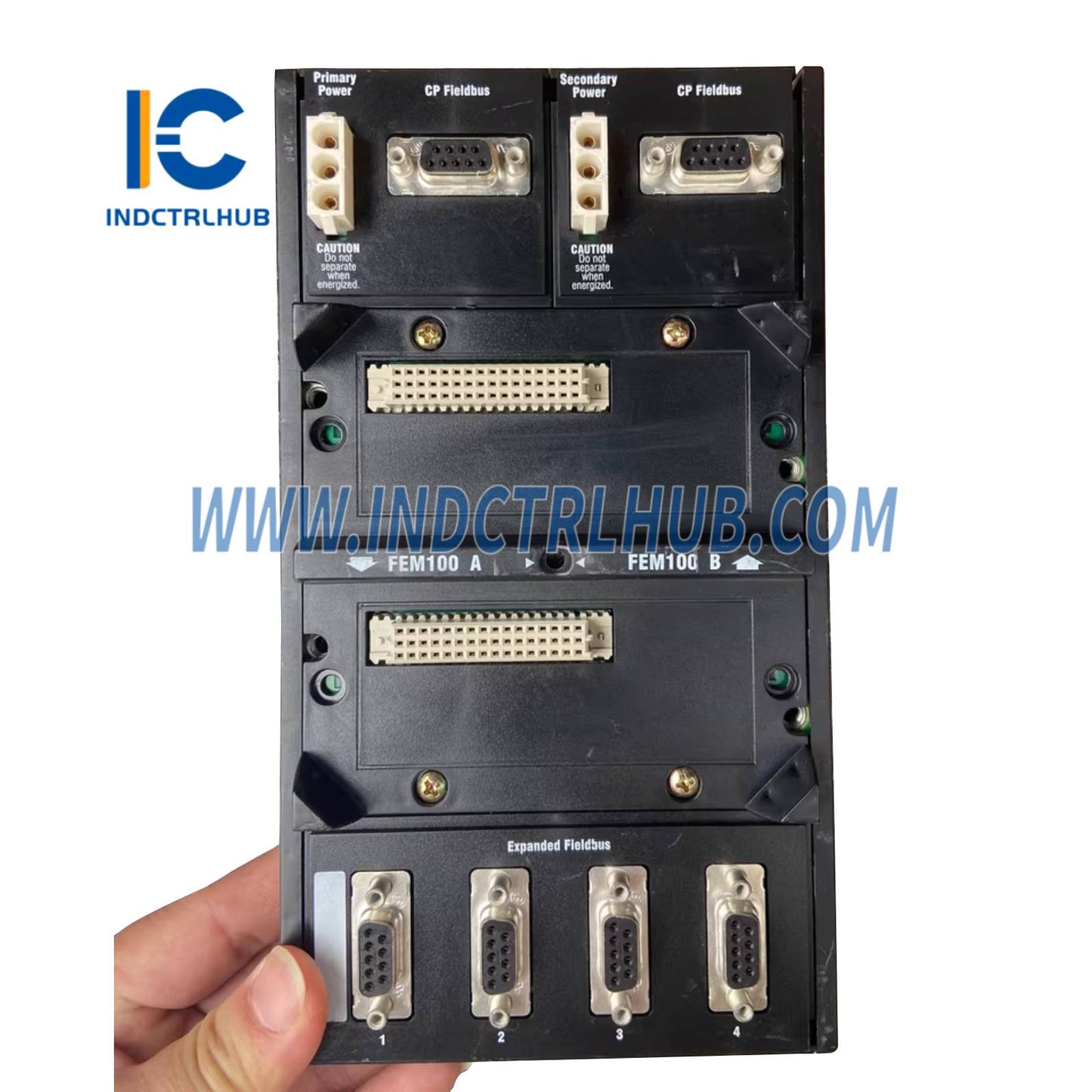

| Type de produit | Plaque de base d'extension 4 positions |
| Fonction | Prend en charge une paire tolérante aux pannes de FCP270 et une paire redondante de FEM100 |
| Compatibilité système | Système d'automatisation des processus Foxboro Evo, sous-système Standard série 200 |
| Document associé | PSS 31H-2SBASPLT |
Spécifications fonctionnelles
| Caractéristique | Spécification |
|---|---|
| But | Étend les capacités d'E/S pour FCP270 avec modules FEM100 |
| Support des modules | - Positions 1-2 : paire tolérante aux pannes de FCP270 - Positions 3-4 : paire redondante de FEM100 |
| Support Fieldbus | - Fieldbus HDLC Module 2 Mbps pour FBM série 200 - Fieldbus 268 Kbps pour FBM série 100 via Fieldbus distant étendu |
| Extension Fieldbus | Prend en charge jusqu'à quatre Fieldbus étendus via FEM100, chacun supportant jusqu'à 32 FBM série 200 |
| Longueur Fieldbus | - FBM série 200 : jusqu'à 60 m (198 ft) longueur totale de câble - FBM série 100 (avec FCP270) : jusqu'à 915 m (3200 ft) câble twinaxial ; avec FBI200, 60 m (198 ft) jusqu'à FBI200 et 1850 m (6000 ft) jusqu'aux FBM |
| Connecteurs | - Connecteurs d'alimentation 24 V DC primaire et secondaire - Connecteurs Fieldbus Module A/B (câbles torsadés blindés) - Diviseurs/combineurs à fibre optique pour paire tolérante aux pannes FCP270 - Connecteurs d'entrée Time Strobe optionnels |
| Diviseurs/Terminaisons | - Terminateur de plaque de base Fieldbus : RH916RB - Terminateur/Diviseur Fieldbus : RH926KW (non-FCP280) - Terminateur Time Strobe : RH926KZ (pour FCP270) - Diviseur/Terminateur Fieldbus : RH926LC/P0926LC (pour FBM série 100) |
| Configuration Letterbug | - FCP270 : Letterbug logiciel via I/A Series Letterbug Configurator - FEM100 : Pas de commutateur DIP d'identification de plaque de base requis (pas d'adresse câblée en dur) |
| Placement des modules | - FCP270 en positions codées 1-2 - FEM100 en positions 3-4 - Modules redondants en paires adjacentes impaires/paires |
| Capacité de changement à chaud | Modules amovibles/remplaçables sans déconnecter les câbles de terminaison terrain, d'alimentation ou de communication |
| Extension de la plaque de base | Des plaques de base supplémentaires supportant FBM peuvent être ajoutées sans interruption de service (nécessite des bus A/B redondants) |
Spécifications physiques
| Caractéristique | Spécification |
|---|---|
| Montage | Montage vertical sur rail DIN ; montage en rack 19 pouces optionnel avec kit P0930AS (profondeur 25,4 mm/1 in) |
| Dimensions | - Hauteur : 240,0 mm (9,45 in) - Largeur : 178,0 mm (7,01 in) - Profondeur : 152,0 mm (5,98 in) (approximatif, basé sur plaque de base verticale 4 positions) |
| Poids | Max 0,91 kg (2,0 lb) sans modules |
| Matériau | PC et ABS, classement au feu UL94 V0 |
| Couleur | Noir |
| Fixations rail DIN | Nombre dépend de la taille de la plaque de base |
| Câblage | - Câble d'alimentation : 0,4 m (16 in) à 2,1 m (7 ft) - Câble Fieldbus Module : 0,125 m (5 in) à 60 m (198 ft) total |
| Connecteurs | Étiquetés pour position/fonction ; guides de module pour insertion correcte |
Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -20 à 60°C (-4 à 140°F) |
| Température de stockage | -40 à 70°C (-40 à 158°F) |
| Humidité relative | 5 à 95 % (sans condensation) |
| Altitude de fonctionnement | -300 à 3 000 m (-1 000 à 10 000 ft) |
| Altitude de stockage | -300 à 12 000 m (-1 000 à 40 000 ft) |
| Contamination | Classe G3 (Rude) selon la norme ISA S71.04 ; Degré de pollution 2 selon IEC 664-1 |
| Note | Les limites environnementales peuvent être améliorées par le type d'enceinte (se référer au PSS spécifique) |
Conformité réglementaire
| Type de certification | Détails |
|---|---|
| EMC | Directive européenne EMC 2014/30/EU ; EN61326:2013 Classe A émissions, niveaux d'immunité industrielle |

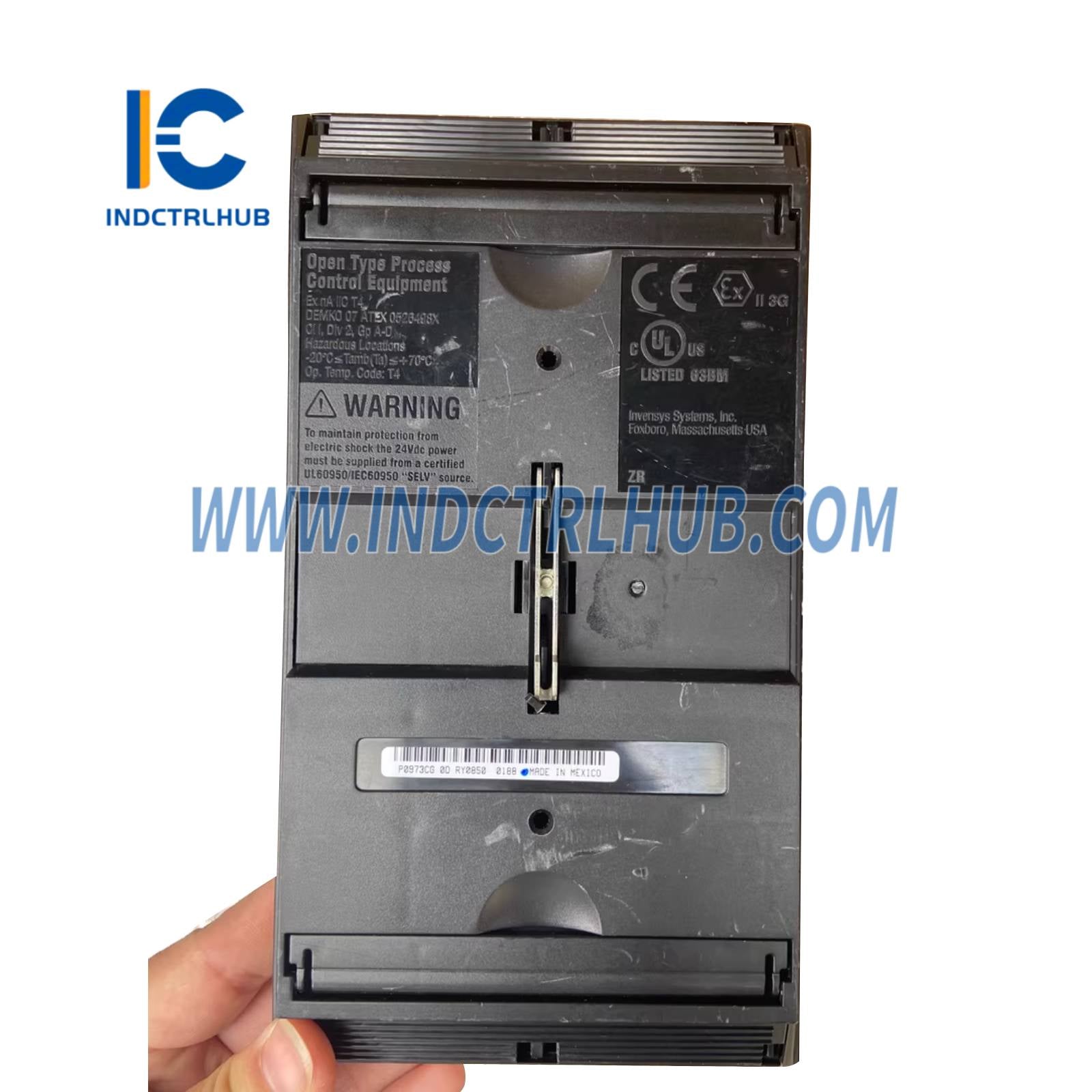

| Sécurité produit | - UL/UL-C : Listé pour Classe I, Groupes A-D, Division 2, T4 ; Classe 2 selon NEC Article 725 et CEC Section 16 (selon B0400FA) - ATEX : Ex nA IIC T4 Gc pour Zone 2 (selon B0400FA) |
| Certification marine | Approuvé type ABS et Bureau Veritas, catégorie environnementale EC31 (sauf P0926KE, P0926KH, P0924RT, P0923LR, RH100JX, RH101KF) |
| RoHS | Conforme à la directive européenne RoHS refondue 2011/65/EU |
Informations de commande
| Champ | Détails |
|---|---|
| Numéro de pièce | P0973CN (Plaque de base d'extension 4 positions pour FCP270 et FEM100) |
| Composants associés | - Modules : FCP270, FEM100 - Diviseurs/Terminateurs : RH916RB, RH926KW, RH926KZ, RH926LC/P0926LC - Adaptateurs réseau : RH924UQ (cuivre), RH924WA (fibre) - Kit de montage en rack : P0930AS |
| Documents associés | - PSS 31H-2SBASPLT : Plaques de base série 200 standard - PSS 31H-1FCP280 : Processeur de contrôle de terrain 280 - PSS 31H-2FDC280 : Contrôleur de dispositif de terrain 280 - PSS 31H-2SOV : Aperçu du sous-système série 200 standard - B0400FA : Guide utilisateur du sous-système série 200 standard et compact |
