Product Description
Présentation du produit
| Champ | Détails |
|---|---|
| Fabricant | Schneider Electric (Foxboro) |
| Numéro de pièce | P0926GV |

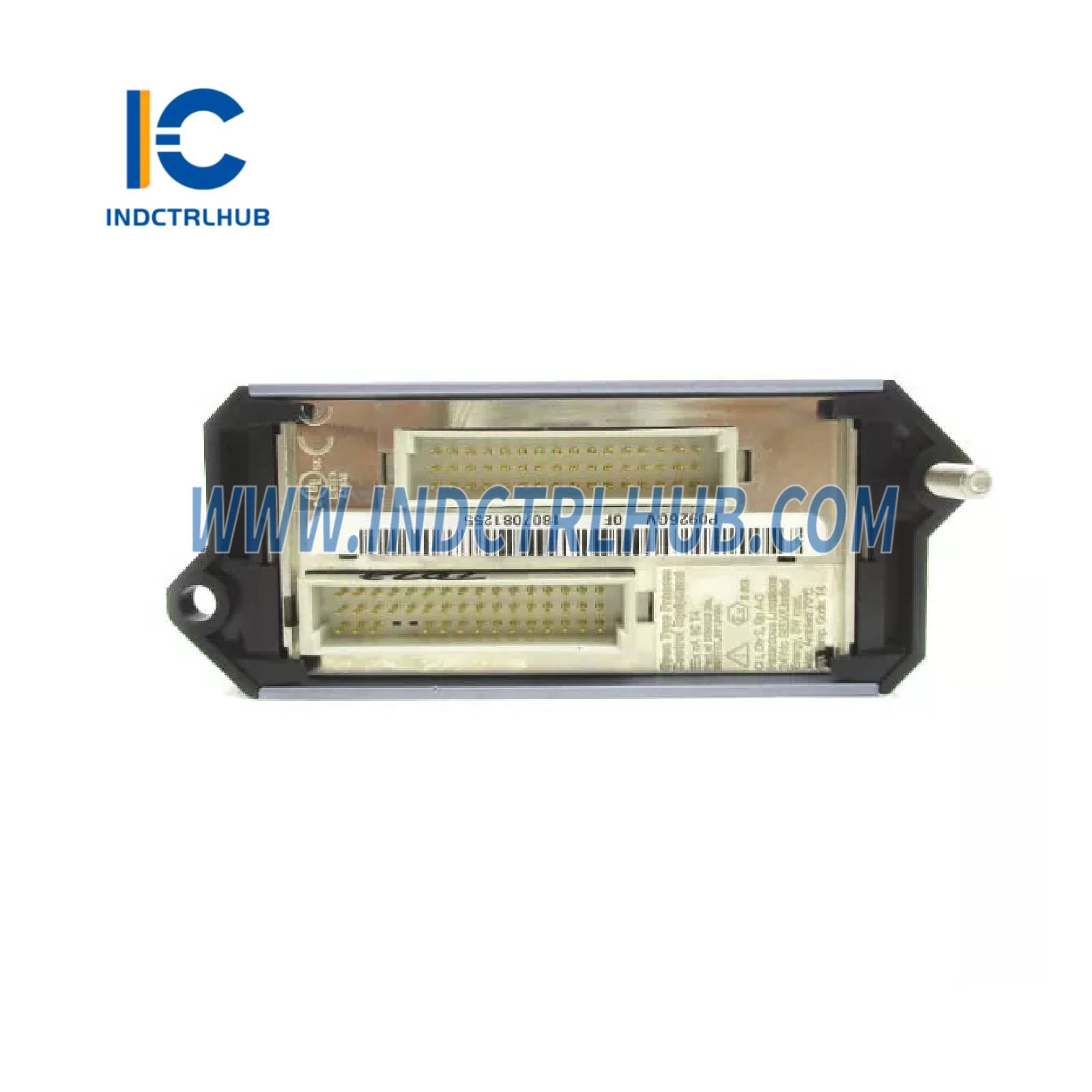

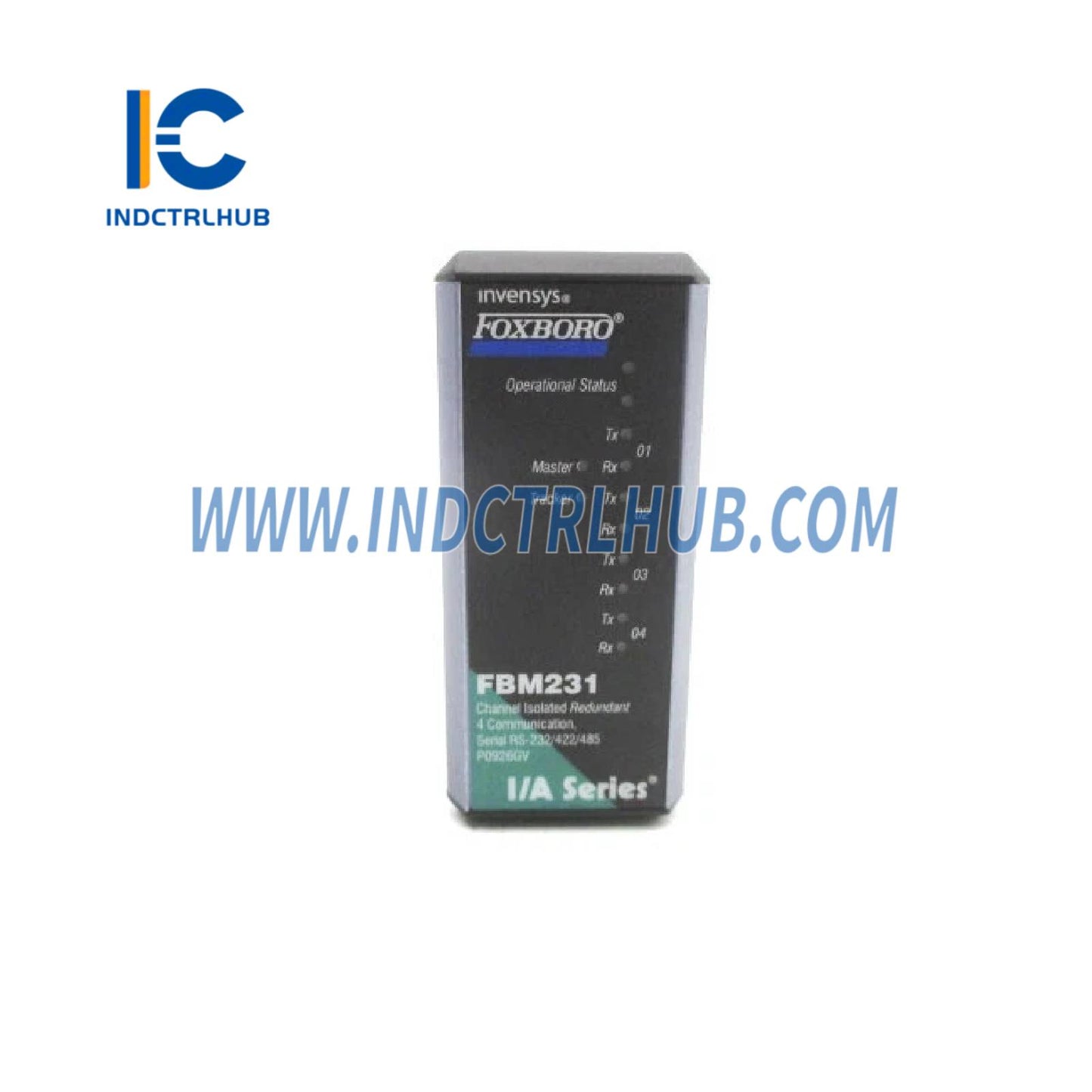

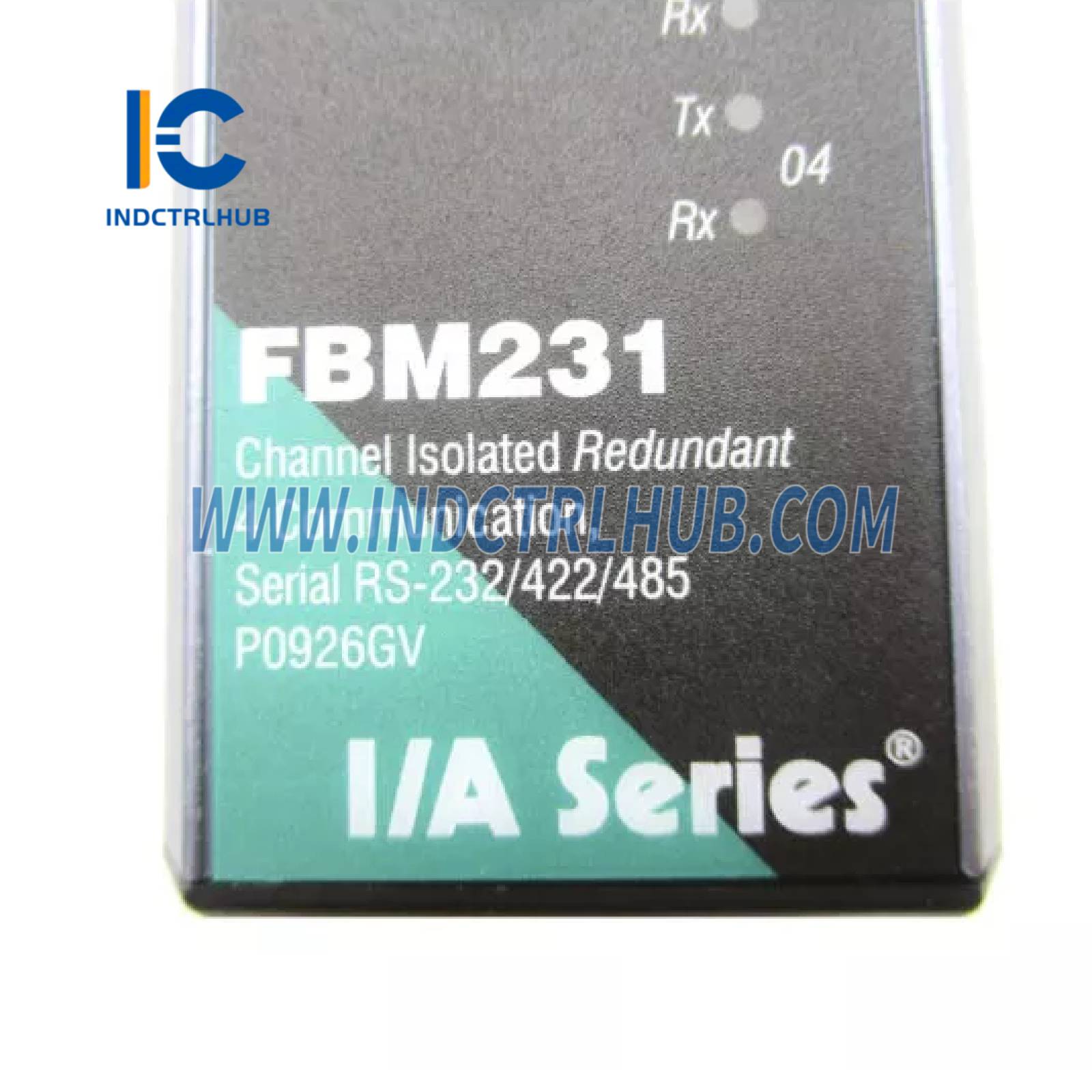

| Type de produit | Module d'intégration de système d'appareil de terrain FBM231, quatre ports série, redondant |
| Fonction | Fournit une interface série entre les dispositifs d'E/S de terrain à double port et le DCS Foxboro |
| Compatibilité système | EcoStruxure Foxboro DCS, sous-système Standard 200 Series |
| Document associé | PSS 41H-2S231 |
Spécifications fonctionnelles
| Caractéristique | Spécification |
|---|---|
| Interface | Quatre ports série d'E/S, configurables individuellement pour RS-232, RS-422 ou RS-485 |
| Configuration des ports | Les ports 1, 2, 3 et/ou 4 peuvent former un port logique unique avec câbles redondants pour dispositifs à double port |
| Caractéristiques du bus | - RS-232 : câble DB-25 vers dispositif/modem/convertisseur fourni par le client - RS-422 : support 4 fils - RS-485 : câble cuivre blindé torsadé avec paire de conducteurs unique |
| Communication | Asynchrone, connexion directe (RS-232) ; caractères 8 bits ; parité impaire, paire ou aucune ; 1 ou 2 bits d'arrêt |
| Débit de transmission | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bauds |
| Capacité d'E/S | Jusqu'à 64 dispositifs (RS-485, 16 par port) ou 4 dispositifs RS-232/RS-422 en connexion directe ; jusqu'à 2000 connexions de points DCI |
| Types de données | Entiers signés/non signés 2 ou 4 octets, valeurs flottantes IEEE simple précision 4 octets, valeurs binaires ; conversions dépendantes du pilote |
| Période de bloc ECB la plus rapide | 500 ms |
| Redondance | Paire de modules FBM231 (Maître et Suiveur) ; commutation automatique de rôle en cas de détection de défaut (ex. : signal de vie) ou manuelle via SMDH |
| Pilotes d'E/S | Pilotes logiciels téléchargeables depuis la bibliothèque de protocoles ; pilotes personnalisés disponibles |
| Blocs de contrôle | Prend en charge les blocs DCI : BIN, BINR, BOUT, IIN, IOUT, PAKIN, PAKOUT, PLSOUT, RIN, RINR, ROUT, STRIN, STROUT |
| Isolation des canaux | Galvanique isolée, référencée à la terre ; supporte 600 V AC pendant 1 minute (non pour connexion permanente) |
| Communication Fieldbus | Interface avec FCM100Et, FCM100E, FCP270 ou FCP280 via Fieldbus module redondant 2 Mbps |
| Indicateurs visuels | LEDs pour statut opérationnel, activité de communication (transmission/réception par port) et statut Maître/Suiveur |
Spécifications physiques
| Caractéristique | Spécification |
|---|---|
| Montage | Base modulaire (rail DIN ou rack 19 pouces) ; FBM231 redondants en positions adjacentes impaires/paires (1-2, 3-4, 5-6, ou 7-8) |
| Dimensions (Module) | - Hauteur : 102 mm (4 in), 114 mm (4,5 in) avec pattes de montage - Largeur : 45 mm (1,75 in) - Profondeur : 104 mm (4,11 in) |
| Masse (Module) | Environ 284 g (10 oz) |

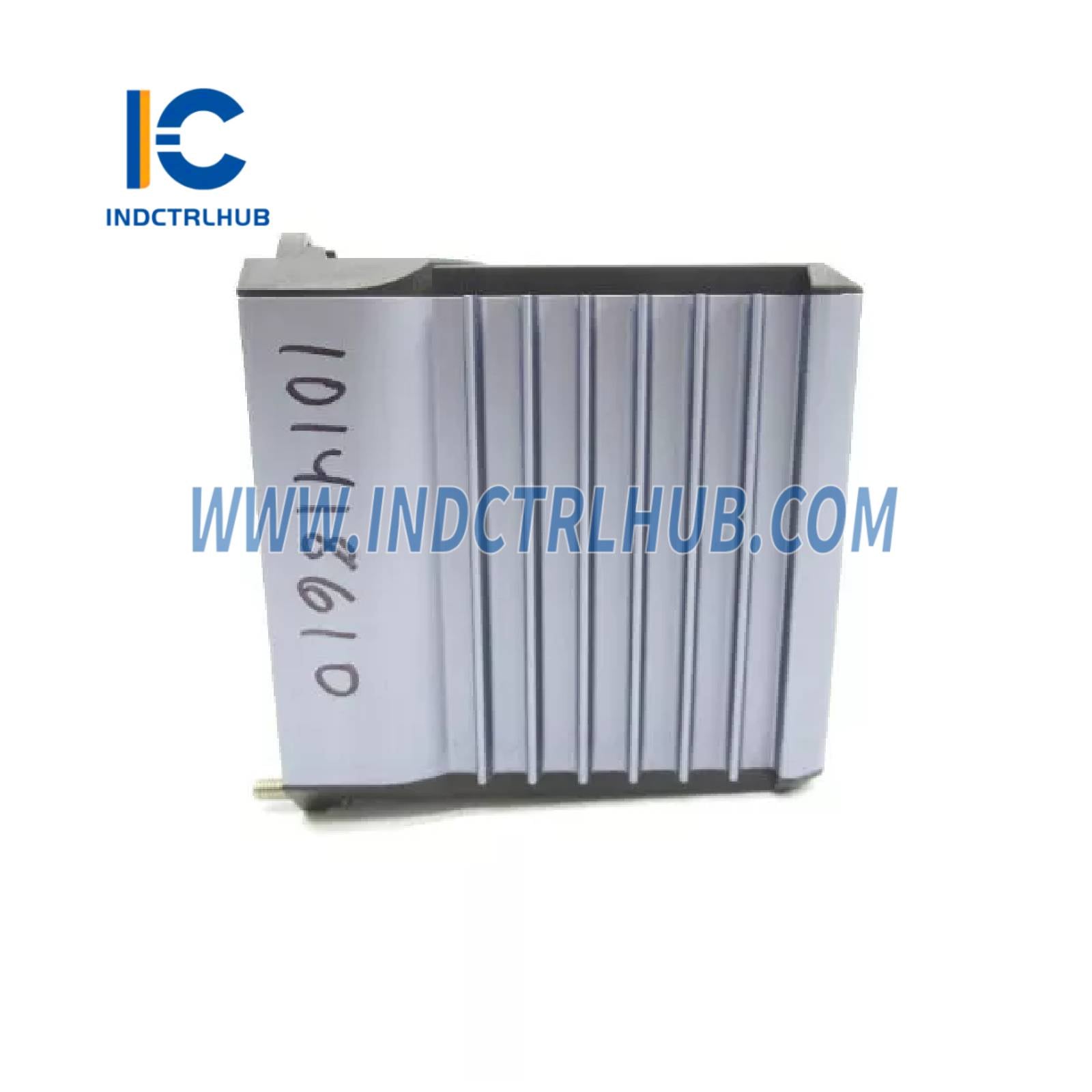

| Construction | Extérieur robuste en aluminium extrudé |
| Assemblage de terminaison | - Numéros de pièce : RH926GH (vis de compression, remplace P0926GH), P0926PA (cosse annulaire) - Masse : 272 g (0,6 lb) pour RH926GH, 363 g (0,8 lb) pour P0926PA - Caractéristiques : montage sur rail DIN 32/35 mm, bornes à trois niveaux pour RS-422/RS-485, quatre connecteurs DB-25 pour RS-232, résistances de terminaison sélectionnables par interrupteur |
| Câbles | - FBM231 vers TA : Type 5, 1 m (3,2 ft) à 5 m (16,4 ft) - RS-232 (DB-25) : jusqu'à 15 m (50 ft) - RS-422/RS-485 : jusqu'à 1200 m (3937 ft) |
| Câbles de terminaison | LSZH, Type 5 : RH928AW (1 m), RH928AX (2 m), RH928AY (3 m), RH928AZ (5 m) |
Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | - Rev A-L : -20 à +70°C (-4 à +158°F) - Rev M+ : 0 à +70°C (32 à +158°F) |
| Température de stockage | -40 à +70°C (-40 à +158°F) |
| Humidité relative | 5 à 95 % (sans condensation) |
| Contamination | Classe G3 (dure) selon la norme ISA S71.04, norme EIA 364-65 Classe III |
Conformité réglementaire
| Type de certification | Détails |
|---|---|
| EMC | Directive européenne EMC 2014/30/UE ; EN61326-1 :2013 Classe A émissions, niveaux d'immunité industriels |
| Sécurité produit | - UL/UL-C : Classe I, Groupes A-D, Division 2, T4 ; circuits Classe 2 selon NFPA 70, CSA C22.1 - ATEX : Ex nA IIC T4 pour Zone 2 (selon B0400FA) - Conditions : selon Guide de l'utilisateur du sous-système Standard et Compact 200 Series (B0400FA) |
| Certification marine | Approuvé de type ABS, certifié Bureau Veritas Marine pour EC31 |
| Proposition 65 Californie | Contient du plomb/composés de plomb (risque de cancer/effets sur la reproduction) |
Spécifications d'alimentation
| Caractéristique | Spécification |
|---|---|
| Tension d'entrée | 24 V DC +5 %, -10 % (redondant) |
| Consommation | 7 W (maximum) par module |
| Dissipation thermique | 7 W (maximum) par module |
Fonctionnalités supplémentaires
| Caractéristique | Détails |
|---|---|
| Calibration | Non requise pour le module ou TA |
| Configuration | Configurateur FDSI avec fichiers de configuration d'appareil basés sur XML pour la configuration des ports (débit en bauds, parité) et paramètres spécifiques à l'appareil (taux de balayage, adresse de données) |
| Opérations | Prend en charge jusqu'à 2000 valeurs analogiques ou 64000 valeurs numériques d'E/S ; données stockées dans la base de données du module pour intégration au DCS Foxboro |
| Fiabilité | Haute disponibilité grâce à la redondance ; échange à chaud sans perturber les signaux d'E/S |
Informations de commande
| Champ | Détails |
|---|---|
| Numéro de pièce | P0926GV (Module FBM231) |
| Composants associés | - TAs : RH926GH (compression), P0926PA (cosse annulaire) - Câbles : RH928AW (1 m), RH928AX (2 m), RH928AY (3 m), RH928AZ (5 m) |
| Documents associés | - PSS 31H-2SOV : Présentation du sous-système Standard 200 Series - PSS 31H-2CERTS : Certifications d'agence - PSS 31H-2SBASPLT : Bases modulaires |
