Product Description

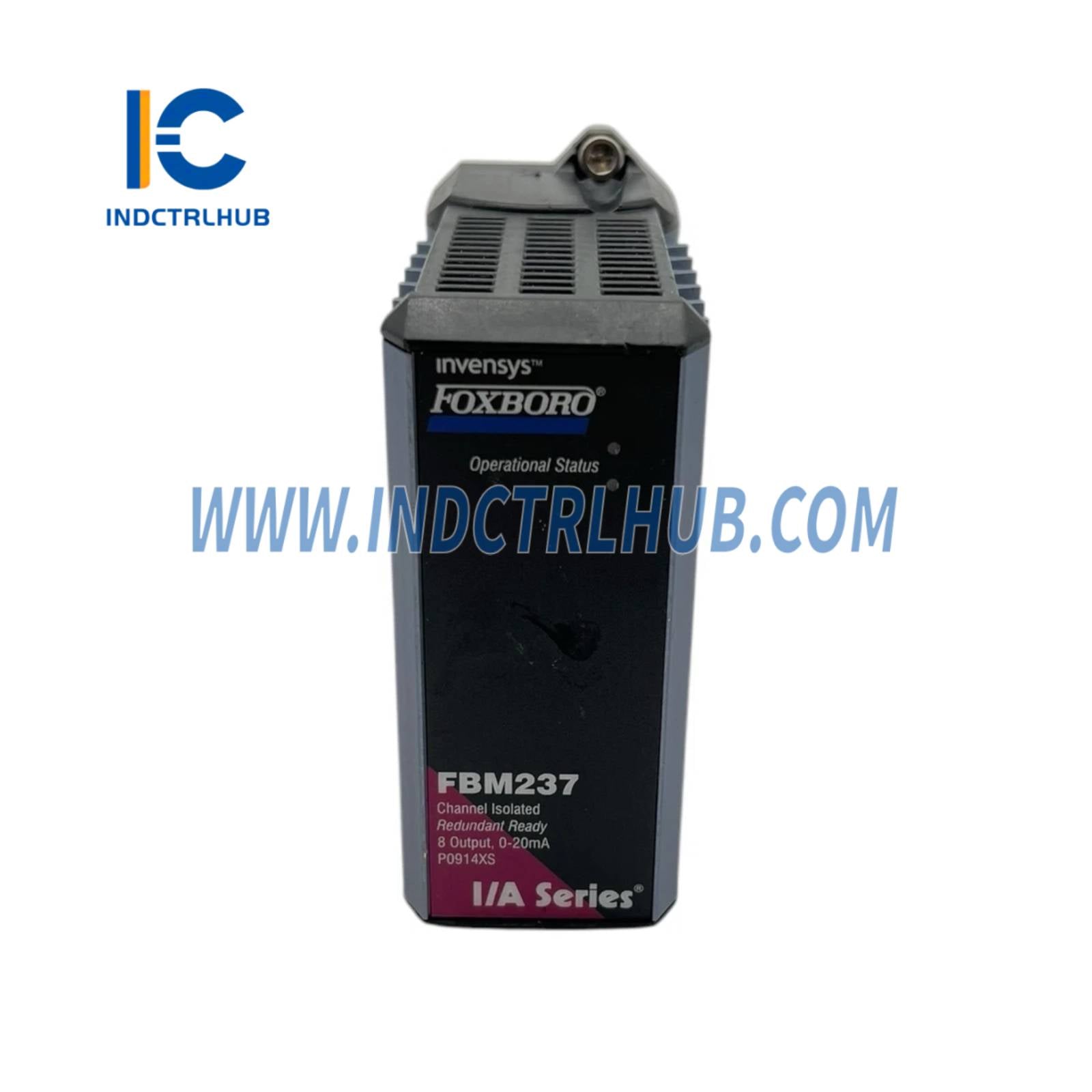

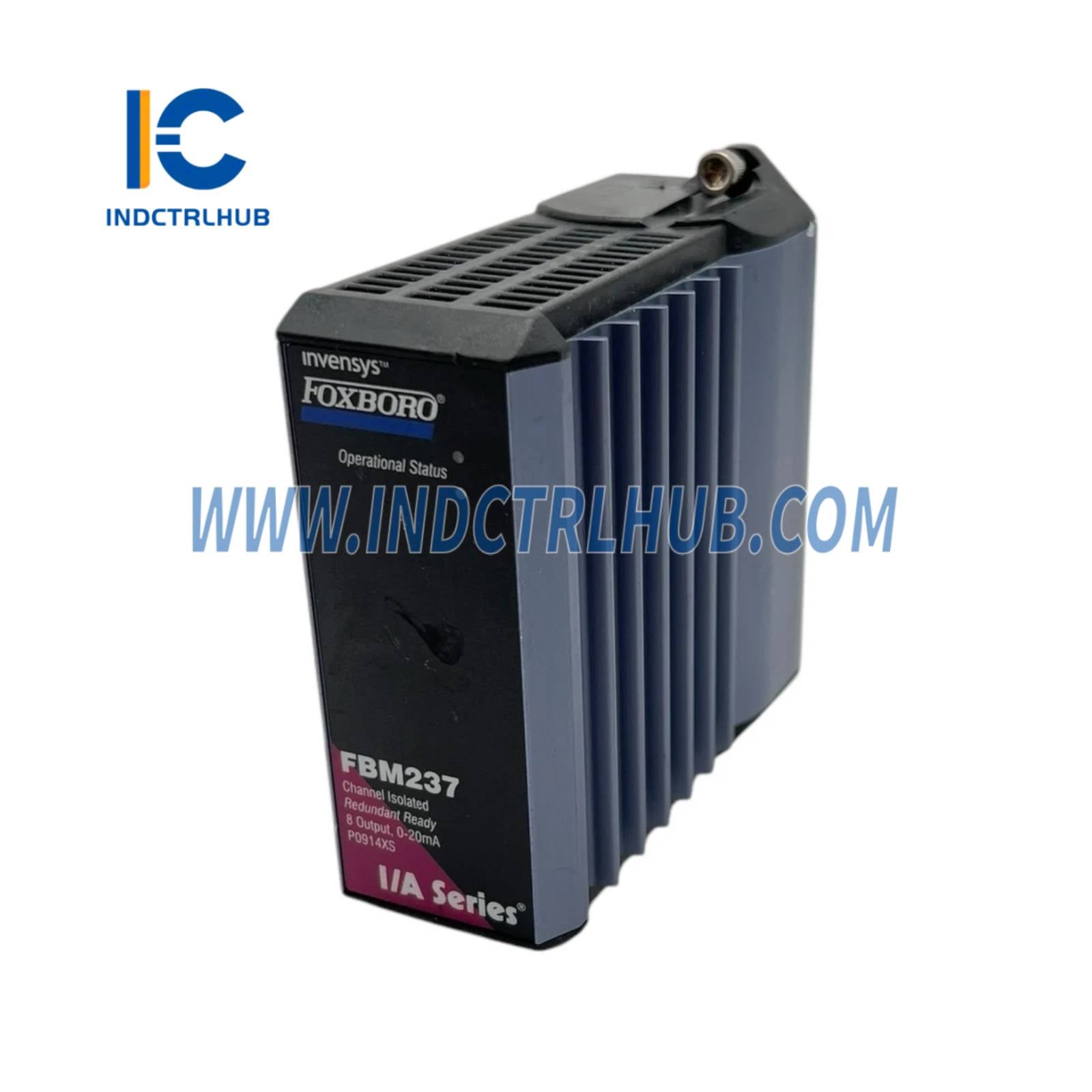

Paramètres du produit pour FBM237 P0914XS
📘 Aperçu du produit
| Champ | Détails |
|---|---|
| Fabricant | Foxboro (par Schneider Electric) |
| Numéro de modèle | FBM237 (Numéro de pièce : P0914XS) |
| Type de produit | Module de sortie 0 à 20 mA (Prêt pour redondance) |
| Fonction | Huit canaux de sortie analogique 0-20 mA, compatible avec les appareils de terrain HART |
| Compatibilité système | Interface avec Foxboro Evo DCS via bus de terrain redondant 2 Mbps ; compatible avec les plaques de base Standard série 200 |
| Composants inclus | Module FBM237 ; nécessite un ensemble de terminaison (TA), câbles de terminaison et adaptateur redondant séparés (pour configurations redondantes) |
| Redondance | Prend en charge le fonctionnement en paire redondante avec TA commun ; utilise le bloc fonction AOUTR pour la gestion des sorties redondantes |
⚙️ Spécifications matérielles
| Caractéristique | Spécification |
|---|---|
| Canaux de sortie | 8 canaux galvanquement isolés (non isolés entre paires redondantes) |
| Signal de sortie | 0 à 20,4 mA continu |
| Précision (Inclut la linéarité) | ±0,05 % de la plage (entre 0,1 mA et 20 mA) |
| Coefficient de température de précision | ±50 ppm/°C |
| Charge de sortie | 750 Ω maximum |
| Délai de traitement de sortie | 30 ms maximum |
| Résolution | 13 bits |
| Protection de l'alimentation de boucle | Courant limité (~25 mA par canal) ; galvanquement isolé, tension régulée |
| Isolation | Chaque canal est galvanquement isolé des autres canaux et de la terre ; supporte 600 V AC pendant 1 minute (non pour connexion permanente) |
| Indicateurs visuels | LED pour fonctions et état du module bus de terrain |

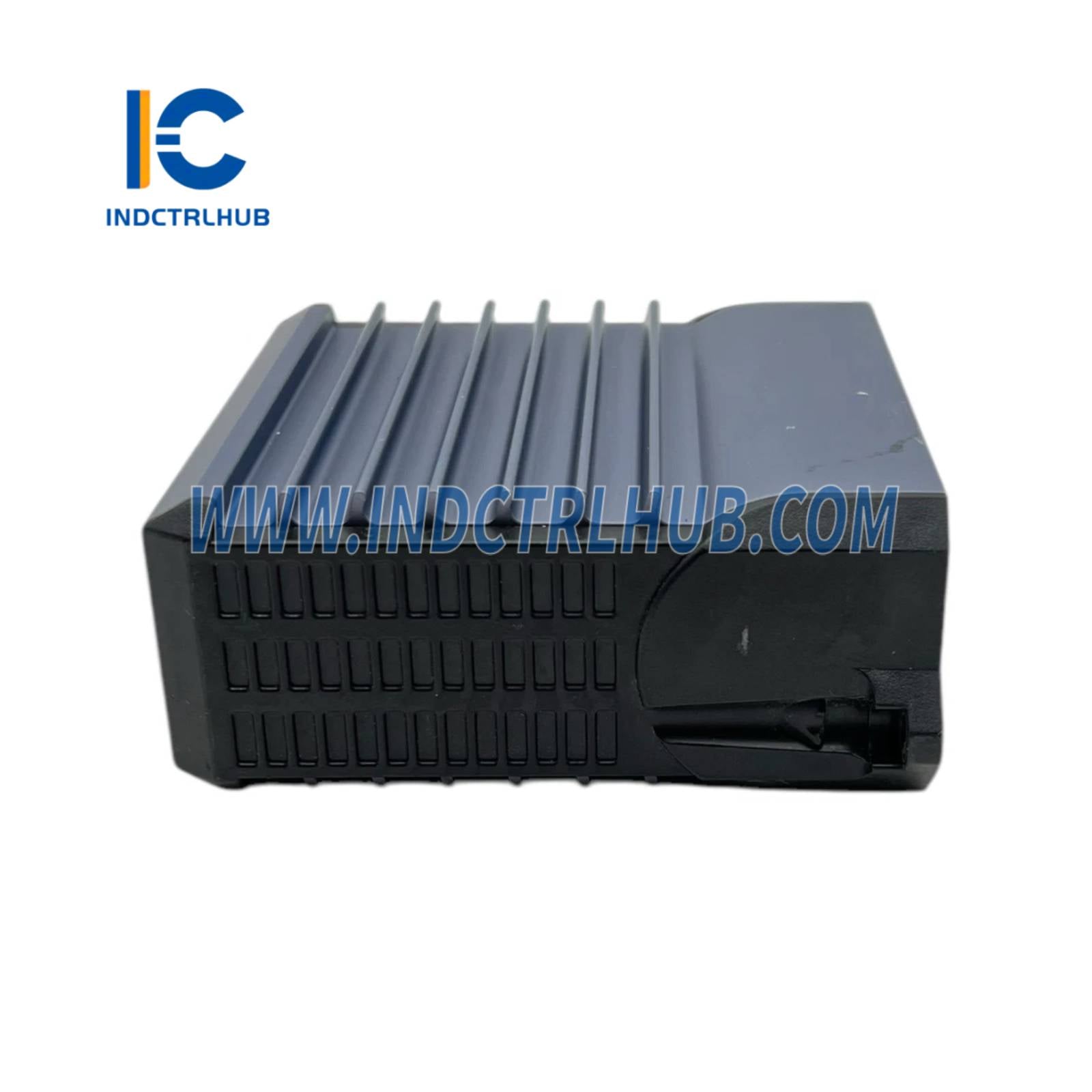

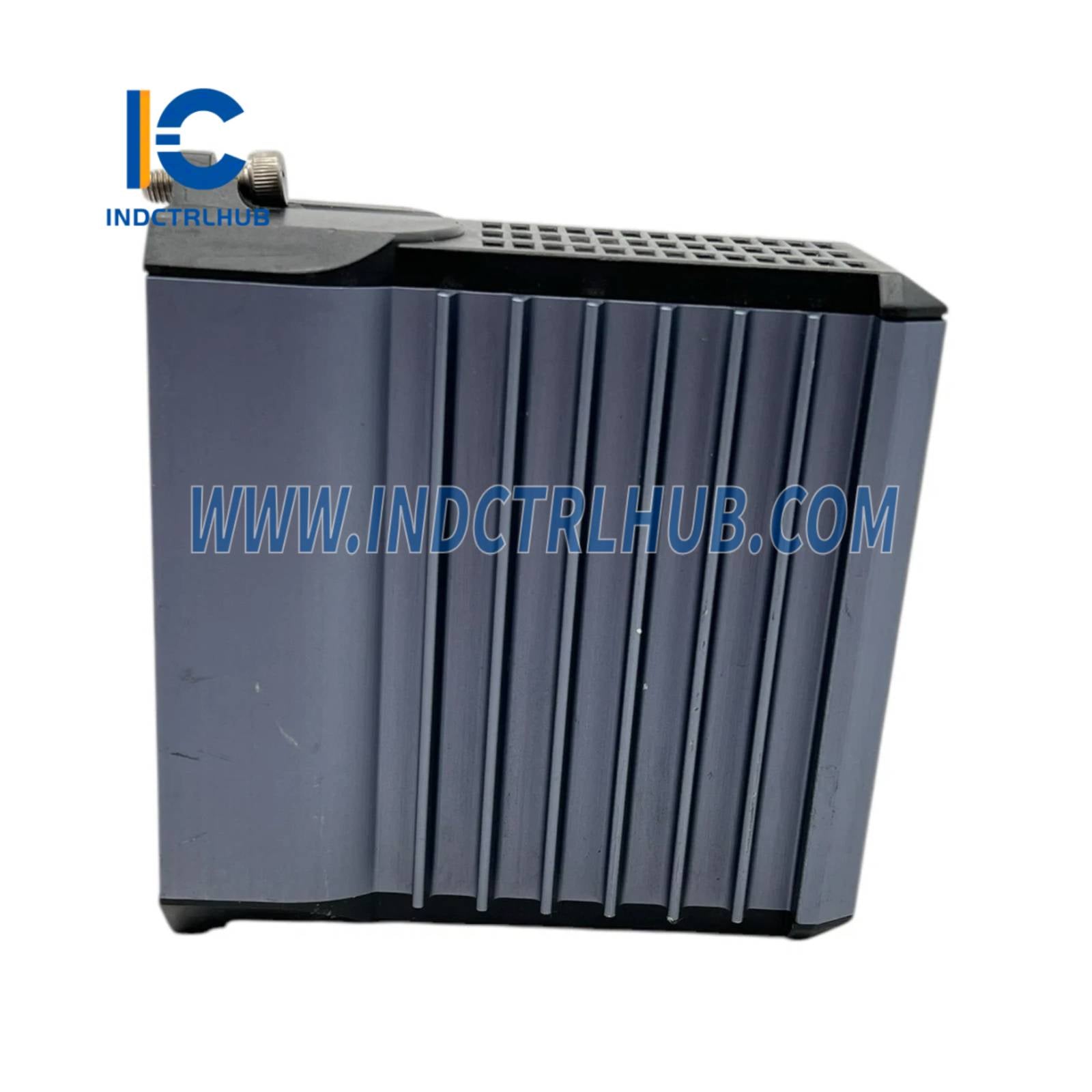

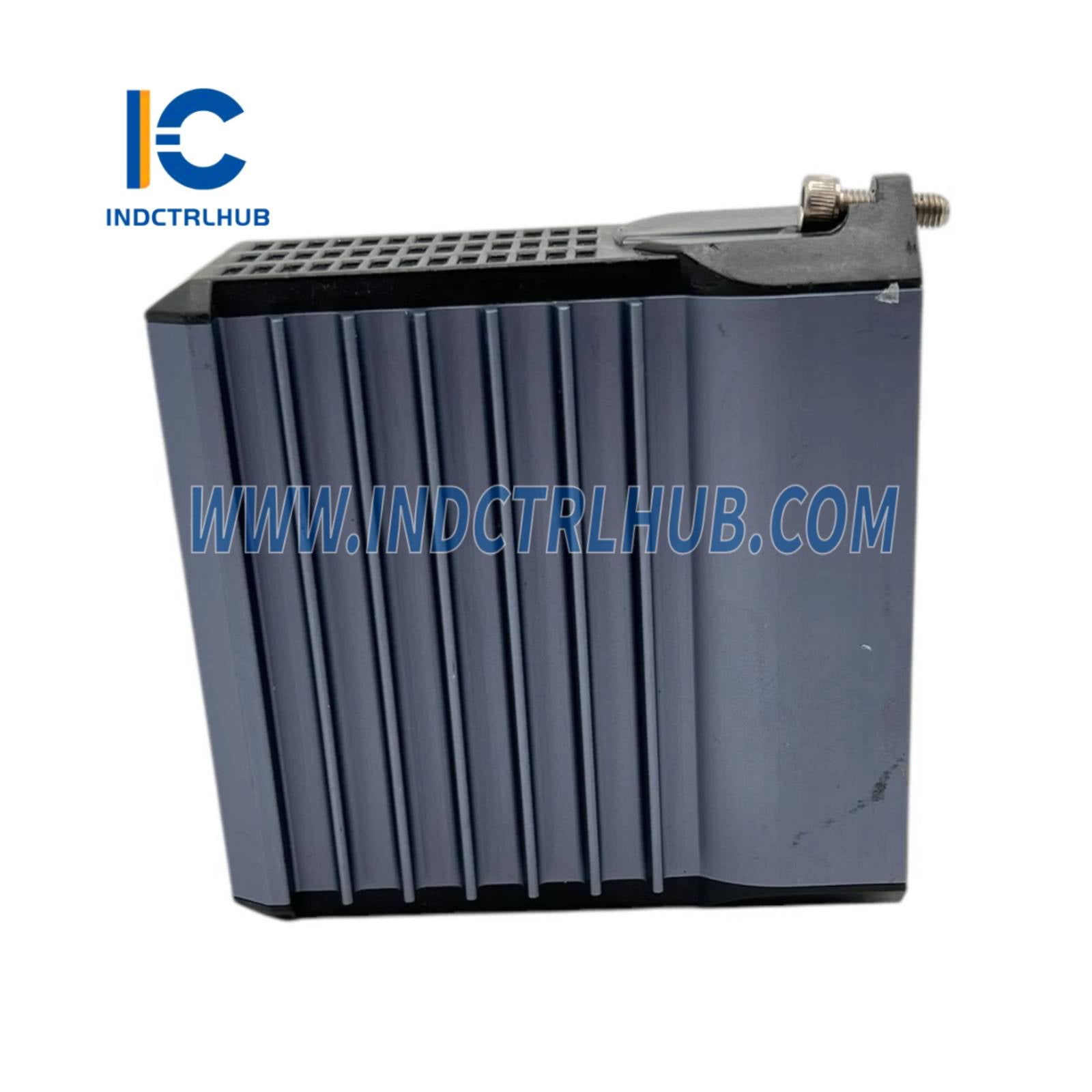

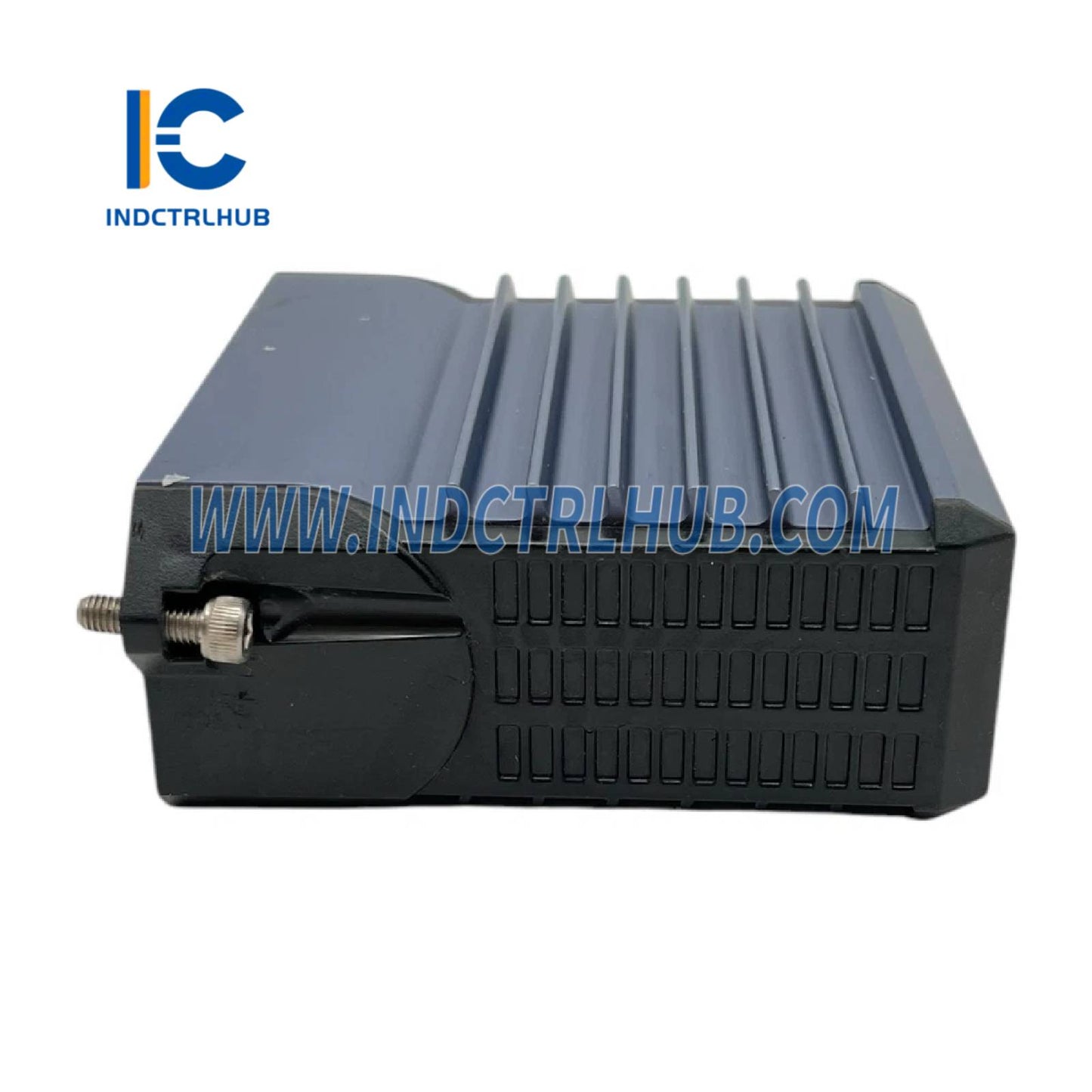

| Construction | Extérieur robuste en aluminium extrudé |
| Poids (Module) | environ 284 g (10 oz) |
| Dimensions (Module) | 102 mm (4 in) hauteur (114 mm avec pattes), 45 mm (1,75 in) largeur, 104 mm (4,11 in) profondeur |
🔌 Exigences d'alimentation
| Caractéristique | Spécification |
|---|---|
| Plage de tension d'entrée (Redondant) | 24 V DC +5 %, -10 % |
| Consommation (Maximum) | 7 W à 24 V DC |
| Dissipation thermique (Maximum) | 5 W à 24 V DC |
🌡️ Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement (Module) | -20 à +70°C (-4 à +158°F) |
| Température de fonctionnement (TA, PVC) | -20 à +50°C (-4 à +122°F) |
| Température de fonctionnement (TA, PA) | -20 à +70°C (-4 à +158°F) |
| Température de stockage | -40 à +70°C (-40 à +158°F) |
| Humidité relative | 5 à 95 % (sans condensation) |
| Altitude (Fonctionnement) | -300 à +3 000 m (-1 000 à +10 000 ft) |
| Altitude (Stockage) | -300 à +12 000 m (-1 000 à +40 000 ft) |
| Contamination | Classe G3 (sévère) selon ISA S71.04, testé selon EIA 364-65, Classe III |
| Vibration | 7,5 m/s² (0,75 g) de 5 à 500 Hz |
✅ Conformité réglementaire
| Norme | Détails |
|---|---|
| Compatibilité électromagnétique (CEM) | Directive européenne CEM 89/336/CEE ; EN 50081-2, EN 50082-2, EN 61326 Annexe A (Niveaux industriels), CISPR 11 Classe A ; IEC 61000-4-2 (ESD : 4 kV contact, 8 kV air), IEC 61000-4-3 (10 V/m, 80-1000 MHz), IEC 61000-4-4 (2 kV sur E/S, alimentation, communications), IEC 61000-4-5 (2 kV alimentation, 1 kV E/S, communications), IEC 61000-4-6 (10 V rms, 150 kHz-80 MHz), IEC 61000-4-8 (30 A/m, 50/60 Hz) |
| Sécurité du produit (UL) | Certifié UL/UL-C pour Classe I, Groupes A-D, Division 2, T4 ; Classe 2 selon NEC (NFPA No.70) et CSA C22.1 ; appareil associé pour circuits non incendiaires selon B0400FA |
| Sécurité du produit (Europe) | Directive européenne basse tension 73/23/CEE ; ATEX 94/9/CE ; CENELEC (DEMKO) EEx nA IIC T4 pour Zone 2 ; appareil associé pour Zone 2, Groupe IIC selon B0400FA |
| Conformité aux emplacements dangereux | Conforme aux normes UL, DEMKO et ATEX pour installation selon B0400FA |
🛠️ Installation et configuration
| Caractéristique | Détails |
|---|---|
| Montage (Module) | Se monte sur plaque de base modulaire Standard série 200 (rail DIN ou rack 19 pouces avec kit) ; supporte jusqu'à 8 FBM ; paires redondantes en positions impaires/paires adjacentes (1-2, 3-4, 5-6, 7-8) |
| Montage (TA) | Rail DIN (32 mm ou 35 mm) |
| Configuration redondante | Utilise un adaptateur redondant (P0916QD) pour connexion à un seul TA ; le bloc AOUTR gère les sorties redondantes |
| Communication bus de terrain | Bus de terrain redondant 2 Mbps avec FCM ou FCP ; bascule automatiquement vers le chemin actif |
| Options configurables | Action de sécurité en cas de défaillance (Maintien/Retour), données de retour de sécurité de sortie analogique (0 mA par canal), activation de la sécurité bus de terrain, délai de sécurité bus de terrain |
| Calibration | Non requise |
| Retrait/Remplacement | Peut être retiré/remplacé sans déconnecter le câblage de terrain, l'alimentation ou les câbles de communication ; le remplacement du module redondant ne perturbe pas les sorties |
📡 Ensembles de terminaison et câbles
| Caractéristique | Spécification |
|---|---|
| Types de TA | Compression (PVC : P0916QC/P0917QZ, PA : P0916YE), Cosse à anneau (PVC : P0916QC) |
| Numéros de pièce TA | P0916QC (PVC, Compression/Cosse à anneau), P0916YE (PA, Compression), P0917QZ (PVC, Compression avec prises de dérivation) |
| Certification TA | Type 1 : UL/UL-C Classe I, Div 2, T4 ; CENELEC EEx nA IIC T4 (Zone 2) ; Type 2 : Appareil associé pour circuits non incendiaires ; Type 4/5 : Classe 2 énergie limitée ou non dangereuse (P0917QZ) |
| Câblage TA (Compression) | Solide/Multibrins : 0,2 à 4 mm² / 0,2 à 2,5 mm² (24 à 12 AWG) ; Fourreaux : 0,2 à 2,5 mm² |
| Câblage TA (Cosse à anneau) | Connecteurs #6 (0,375 in) ; 0,5 à 4 mm² (22 à 12 AWG) |
| Poids TA (Compression) | environ 181 g (0,40 lb) |
| Poids TA (Cosse à anneau) | environ 249 g (0,55 lb) |
| Dimensions TA (Compression) | 125 mm (4,92 in) hauteur, 76 mm (2,99 in) ou 72 mm (2,83 in) profondeur |
| Types de câbles | P/PVC (Polyuréthane/PVC, -20 à +80°C), LSZH (Faible émission de fumée sans halogène, -40 à +105°C) |
| Longueurs de câbles | Jusqu'à 30 m (98 ft) |

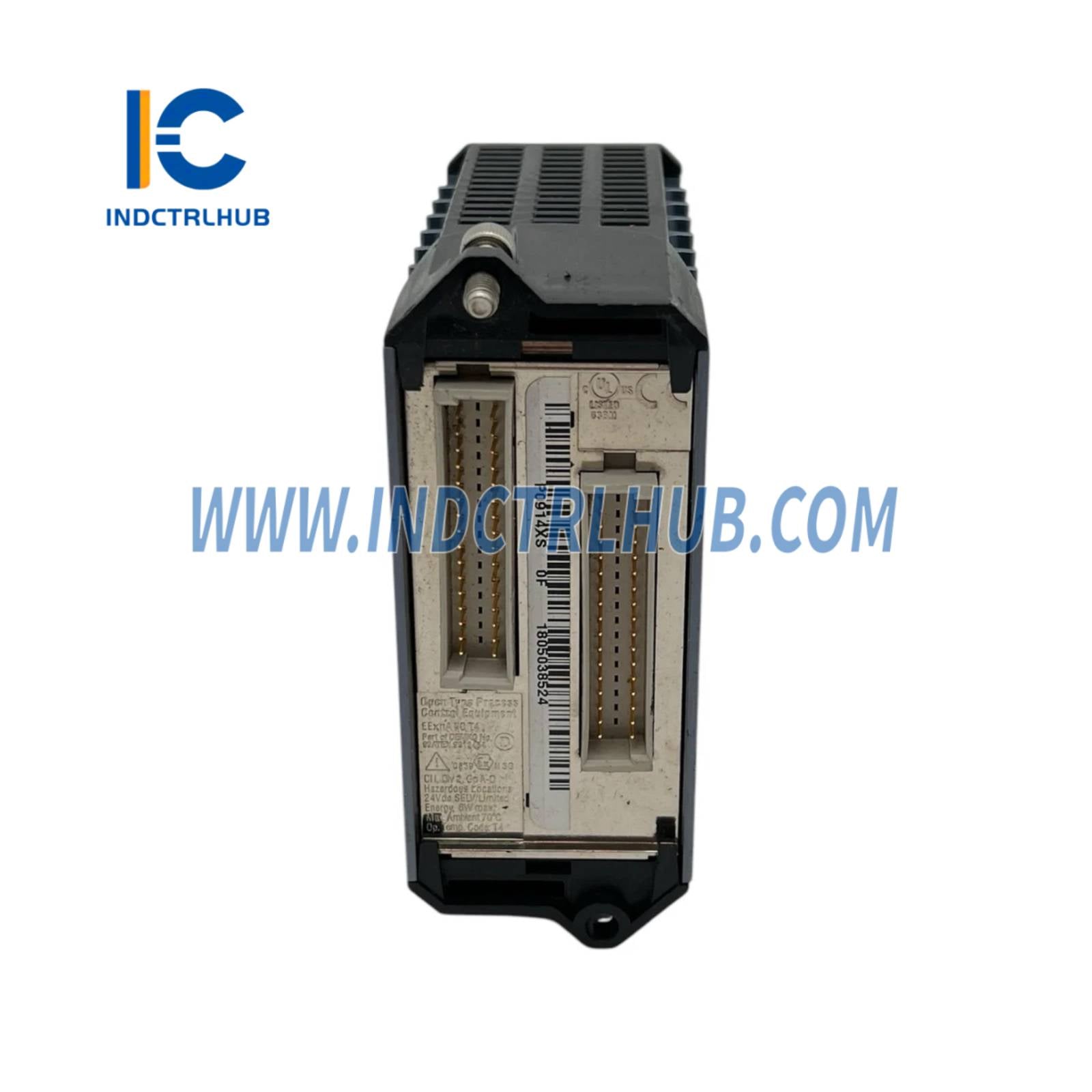

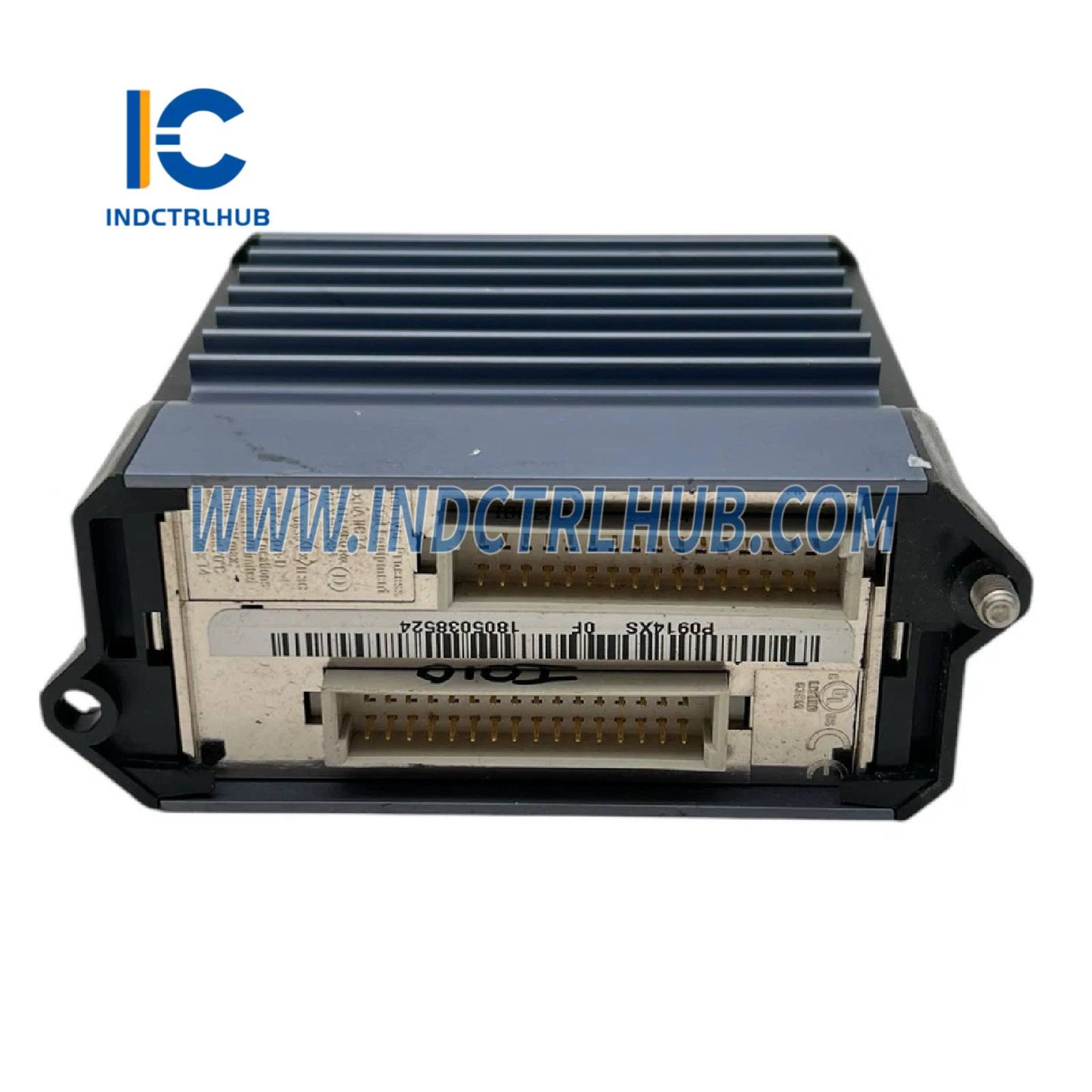

| Connecteur de câble | D-subminiature mâle 25 broches |
| Numéros de pièce câble (P/PVC) | 0,5 m : P0916DA ; 3,0 m : P0916DC ; 30 m : P0916DJ (voir Tableau 3 pour liste complète) |
| Numéros de pièce câble (LSZH) | 0,5 m : P0928AA ; 3,0 m : P0928AD ; 30 m : P0928AK (voir Tableau 3 pour liste complète) |
| Adaptateur redondant | P0916QD (nécessaire pour paire redondante connectée à un seul TA) |
🔧 Spécifications fonctionnelles
| Caractéristique | Détails |
|---|---|
| Plage de sortie | 0 à 20,4 mA continu par canal |
| Compatibilité protocole HART | Répond aux exigences d'impédance pour appareil HART haute impédance ; supporte les signaux HART sans interférence |
| Distance de câblage des appareils de terrain | Dépend de la tension de conformité (18 V DC à 20,4 mA), de la section du fil et de la chute de tension de l'appareil de terrain |
| Fonctionnement redondant | Le bloc AOUTR envoie des écritures identiques aux deux modules ; le module défectueux sort 0 mA, le module sain maintient la sortie ; alimentation en diode OR dans l'adaptateur redondant |
| Comportement en cas de défaillance | Action de sécurité configurable (Maintien/Retour) ; retour de sécurité de sortie analogique réglé à 0 mA par canal |
| Communication | Via bus de terrain redondant 2 Mbps avec FCM ou FCP |
📦 Informations de commande
| Champ | Détails |
|---|---|
| Qualité | Industriel |
| Numéro de modèle | FBM237 (P0914XS) |
| Numéros de pièce TA | P0916QC (PVC, Compression/Cosse à anneau), P0916YE (PA, Compression), P0917QZ (PVC, Compression avec prises de dérivation) |
| Adaptateur redondant | P0916QD (pour configurations redondantes) |
| Numéros de pièce câble | P/PVC : P0916DA à P0916DJ ; LSZH : P0928AA à P0928AK (voir Tableau 3) |
| Inclus | Module FBM237 (TA, câbles et adaptateur redondant commandés séparément) |
