Product Description
Informations générales
|
Champ |
Détails |
|---|---|
|
Fabricant |
Foxboro |
|
Modèle/Numéro de pièce |
FBM228 |
|
Description |
Module Fieldbus FOUNDATION™ pour le contrôle dans les applications sur le terrain |
Spécifications environnementales
|
Condition |
Plage de température |
Plage d'altitude |
Humidité relative |
|---|---|---|---|
|
Fonctionnement |
-20 à +70°C (-4 à +158°F) |
-300 à +914 m (-1 000 à +3 000 ft) |
5 à 95 % (sans condensation) |
|
-20 à +60°C (-4 à +140°F) |
+915 à +3 000 m (+3 000 à +10 000 ft) |
||
|
Stockage |
-40 à +70°C (-40 à +158°F) |
-300 à +12 000 m (-1 000 à +40 000 ft) |
5 à 95 % (sans condensation) |
|
Autres facteurs environnementaux |
Spécification |
|---|---|
|
Contamination |
Convient aux environnements de classe G3 (durs) (ISA S71.04, EIA 364-65 Classe III) |
|
Vibration |
7,5 m/s² (0,75 g) de 5 à 500 Hz |
Spécifications physiques
|
Composant |
Spécification |
|---|---|
|
Montage |
Sur une plaque de base ; rail DIN (horizontal/vertical) ou rack 19 pouces (avec kit) |
|
Poids du module |
284 g (10 oz) approximatif |
|
Dimensions du module |
Hauteur : 102 mm (4 po) / 114 mm (4,5 po avec ergots) Largeur : 45 mm (1,75 po) Profondeur : 104 mm (4,11 po) |
|
Type TA |
Vis de compression |
|
TA Construction |
PVC |
|
Poids TA |
363 g (0,8 lb) approximatif |
|
TA Dimensions |
Voir la Figure 3 (non fournie dans l'entrée) |

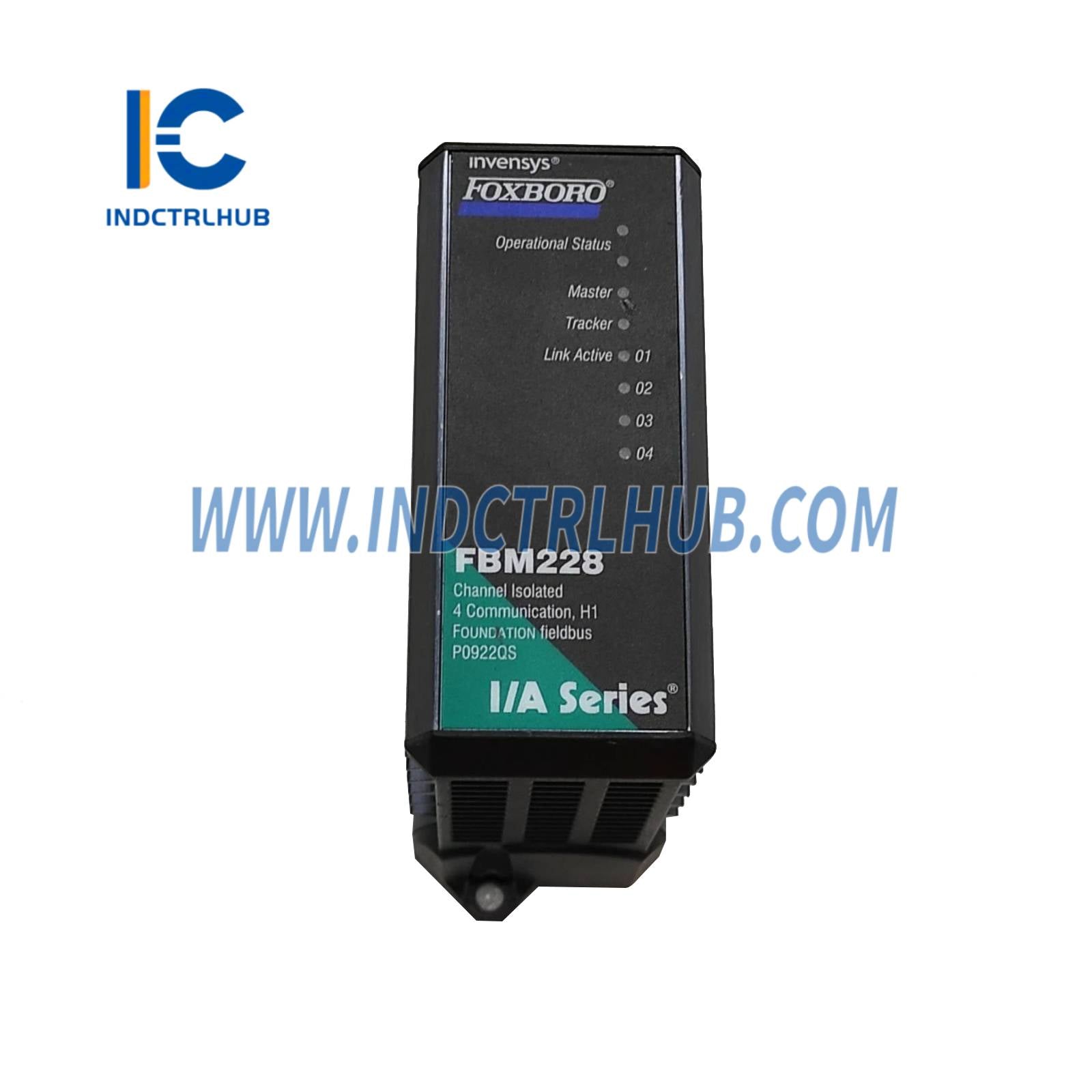

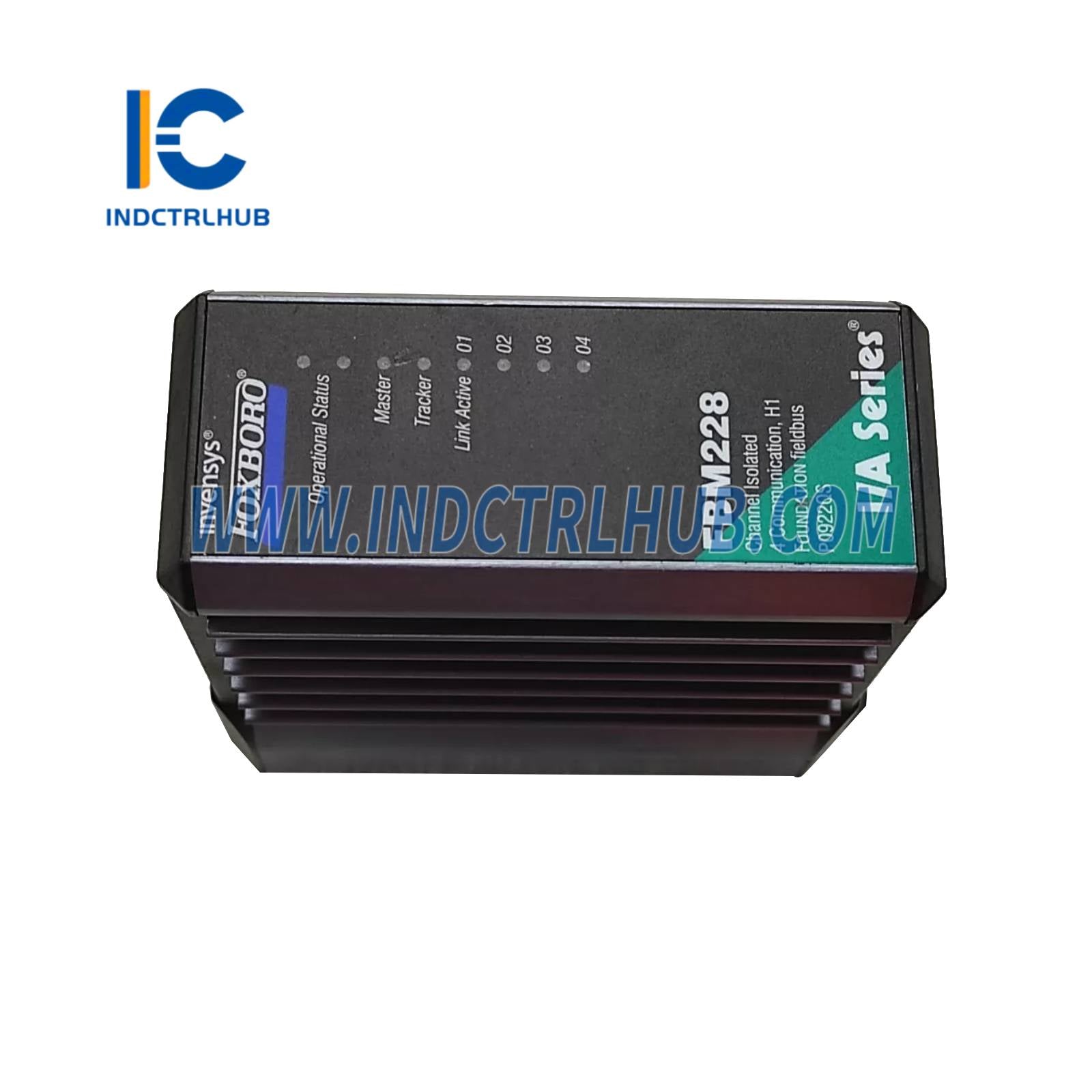

Indicateurs (avant du module)
|
Type d'indicateur |
Description |
|---|---|
|
État opérationnel |
LED rouges et vertes |
|
Indicateurs de rôle |
LEDs ambres indiquant le rôle de maître/suiveur |
|
Activité de la chaîne |
LEDs ambres, une par canal |
Informations de commande
|
Composant |
Numéro de pièce |
Remarques |
|---|---|---|
|
Module FBM228 |
RH101SF (remplace RH973LB) |
|
|
Adaptateur de redondance |
RH922RK |
|
|
Assemblage de terminaison |
RH922VC (remplace P0922VC) |
Type de vis de compression |
