Module d'interface de communication Modbus Foxboro FBM224 P0926GG

Fabricant

Foxboro

Modèle/Numéro de pièce

FBM224 P0926GG

Description

Module d'interface de communication Modbus (détails déduits de la fonction standard FBM224)

Température de fonctionnement

Module : -20 à +60°C (-4 à +140°F)  Ensemble de terminaison : -20 à +70°C (-4 à +158°F)

Température de stockage

-40 à +70°C (-40 à +158°F)

Humidité relative

5 % à 95 % (sans condensation)

Contamination

Classe G3 (Rude), conforme à ISA S71.04 ; testé selon EIA 364-65 Classe III

Vibration

7,5 m/s² (0,75 g), 5 à 500 Hz

Montage (Module)

Plaque de base modulaire (rail DIN horizontal/vertical ou rack 19 pouces)

Montage (TA)

Rail DIN (styles 32 mm ou 35 mm pris en charge)

Poids

Module : 284 g (10 oz)  Compression TA : 320 g (0,70 lb)  Anneau TA Lug : 454 g (1,0 lb)

Dimensions (module)

H : 102 mm (114 mm avec pattes), L : 45 mm, P : 104 mm

Assemblage de terminaison

Reportez-vous aux pages 11–12 (non incluses dans l'entrée)

État opérationnel

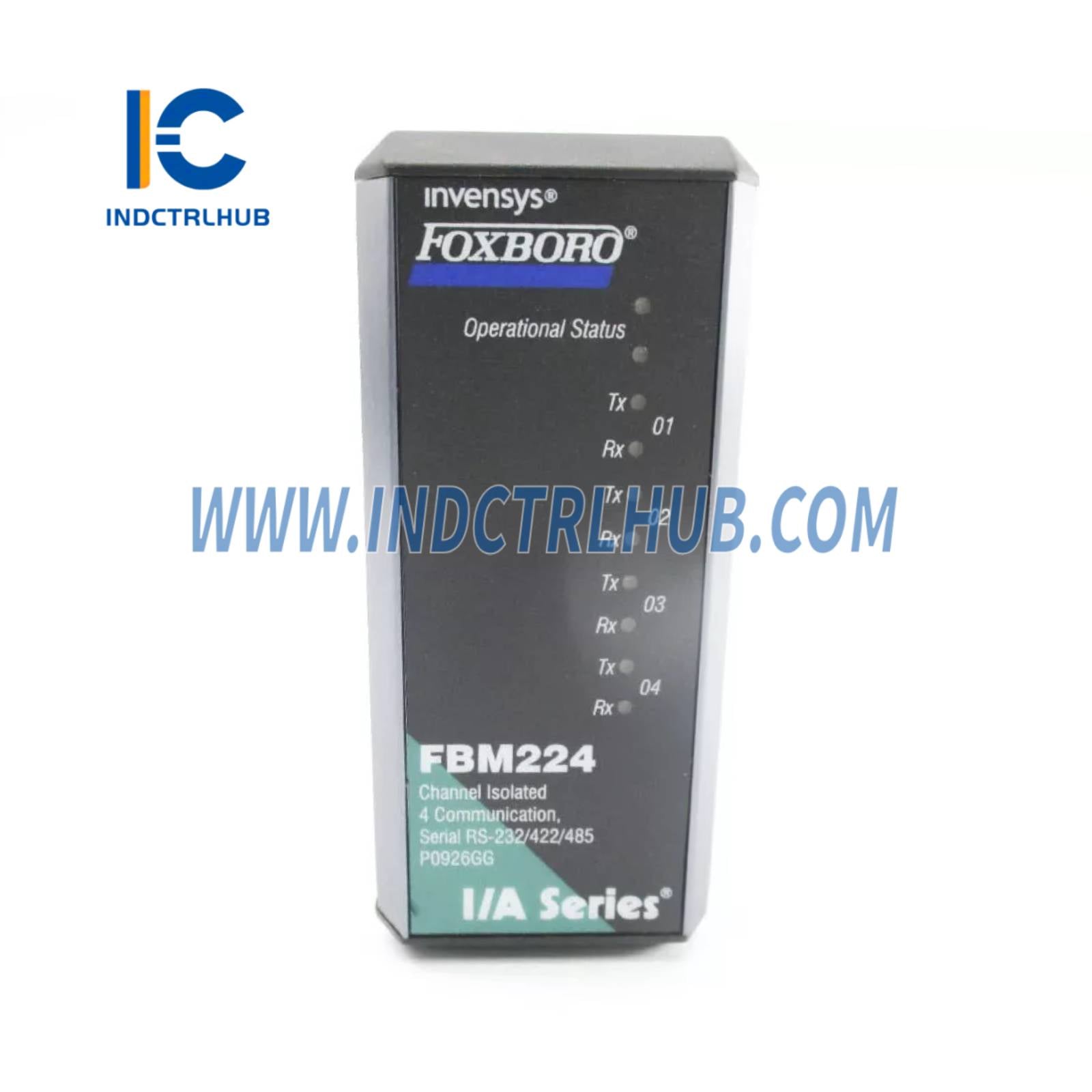

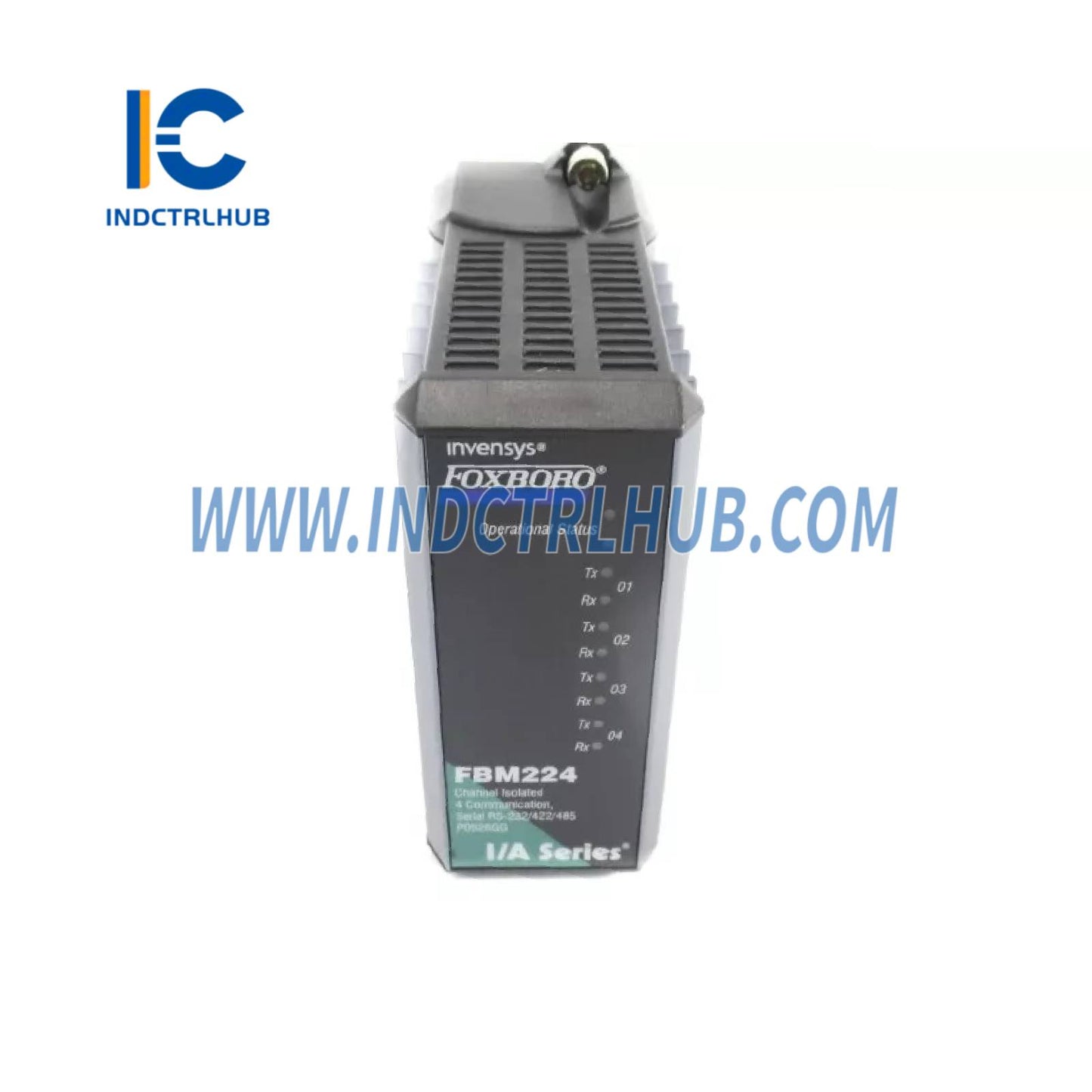

1 LED rouge et 1 LED verte

Activité de communication de canal

8 LED ambres (1 TX et 1 RX par port)

Longueur maximale du câble (RS-232)

15 m (câbles personnalisés), 13 m (standard Foxboro)

Longueur maximale du câble (RS-422/RS-485)

1200 m (3960 pi)

Longueur du câble de terminaison

Jusqu'à 5 m (15 pi)

Matériau du câble de terminaison

Faible émission de fumée, zéro halogène (LSZH)

Type de câble de terminaison

Type 5 (voir le Tableau 2 référencé)

Plaque de base et TA

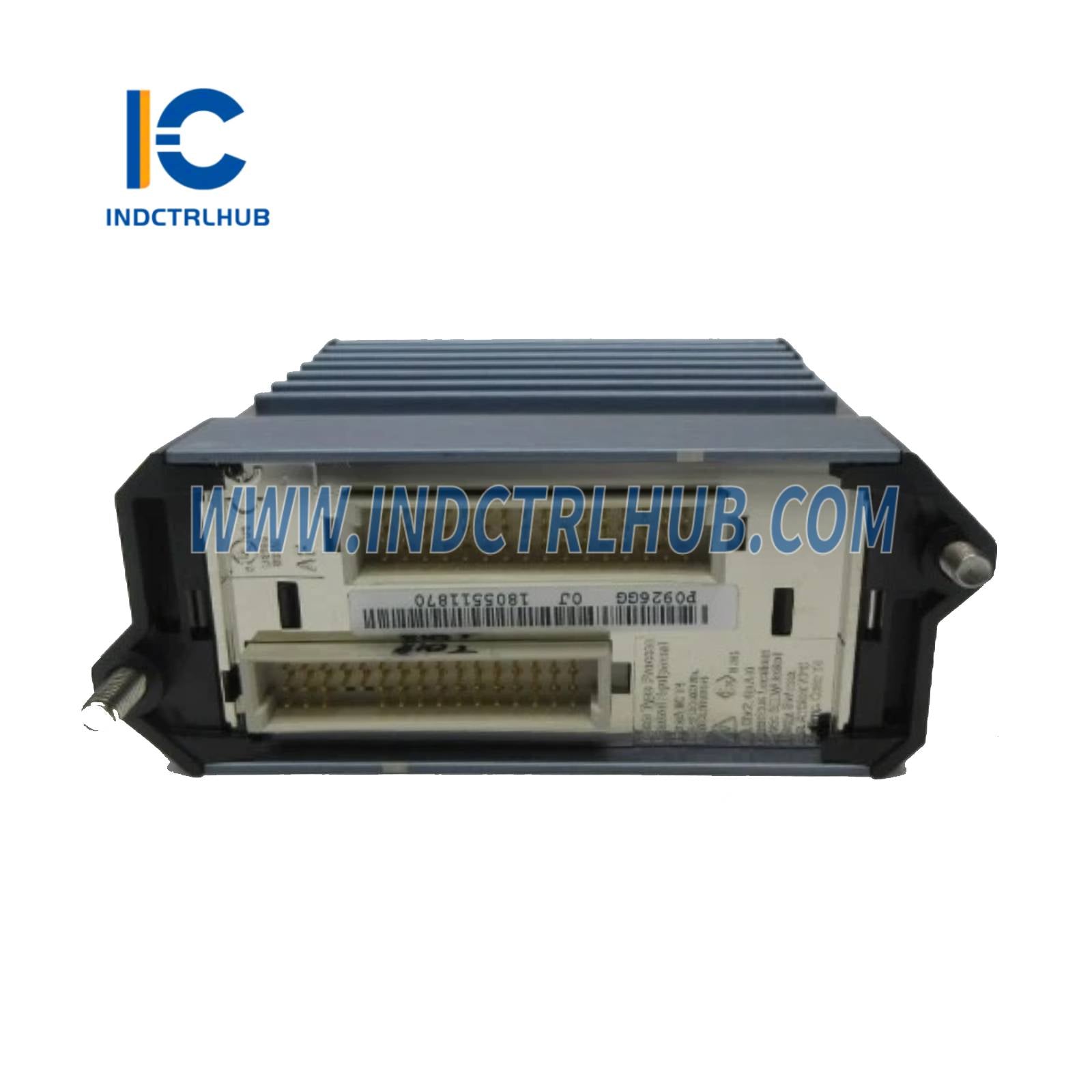

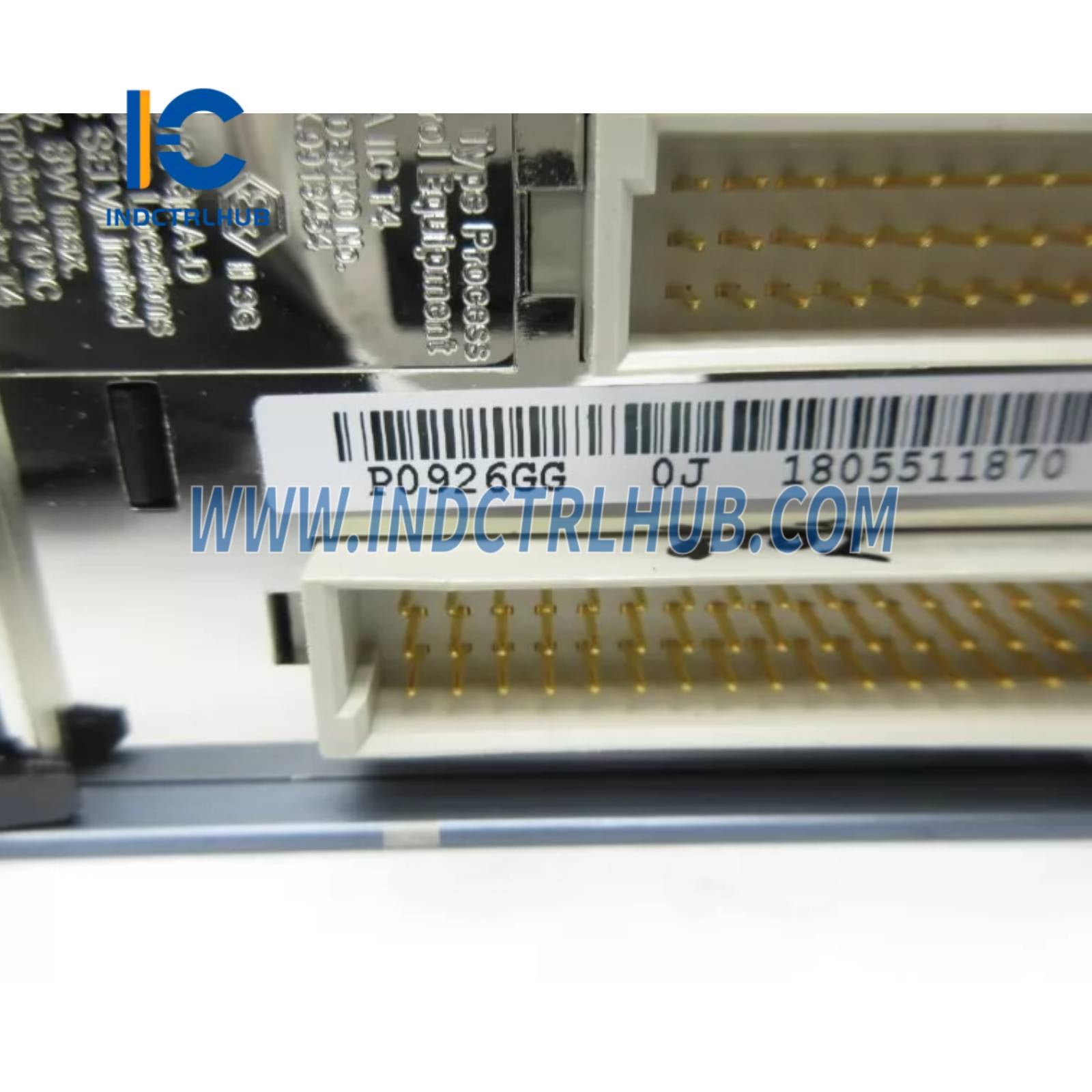

D-subminiature mâle 37 broches

Connecteurs RS-232

DB-25 (quatre connecteurs)

Matériel TA

Polyamide (PA)

Bornes de connexion (RS-422/485)

3 niveaux, 8 positions

Tailles de câblage sur le terrain (Compression)

0,2 à 4 mm² (solide), 0,2 à 2,5 mm² (multibrins), 24–12 AWG

Support de virole

Avec ou sans col en plastique
