Product Description

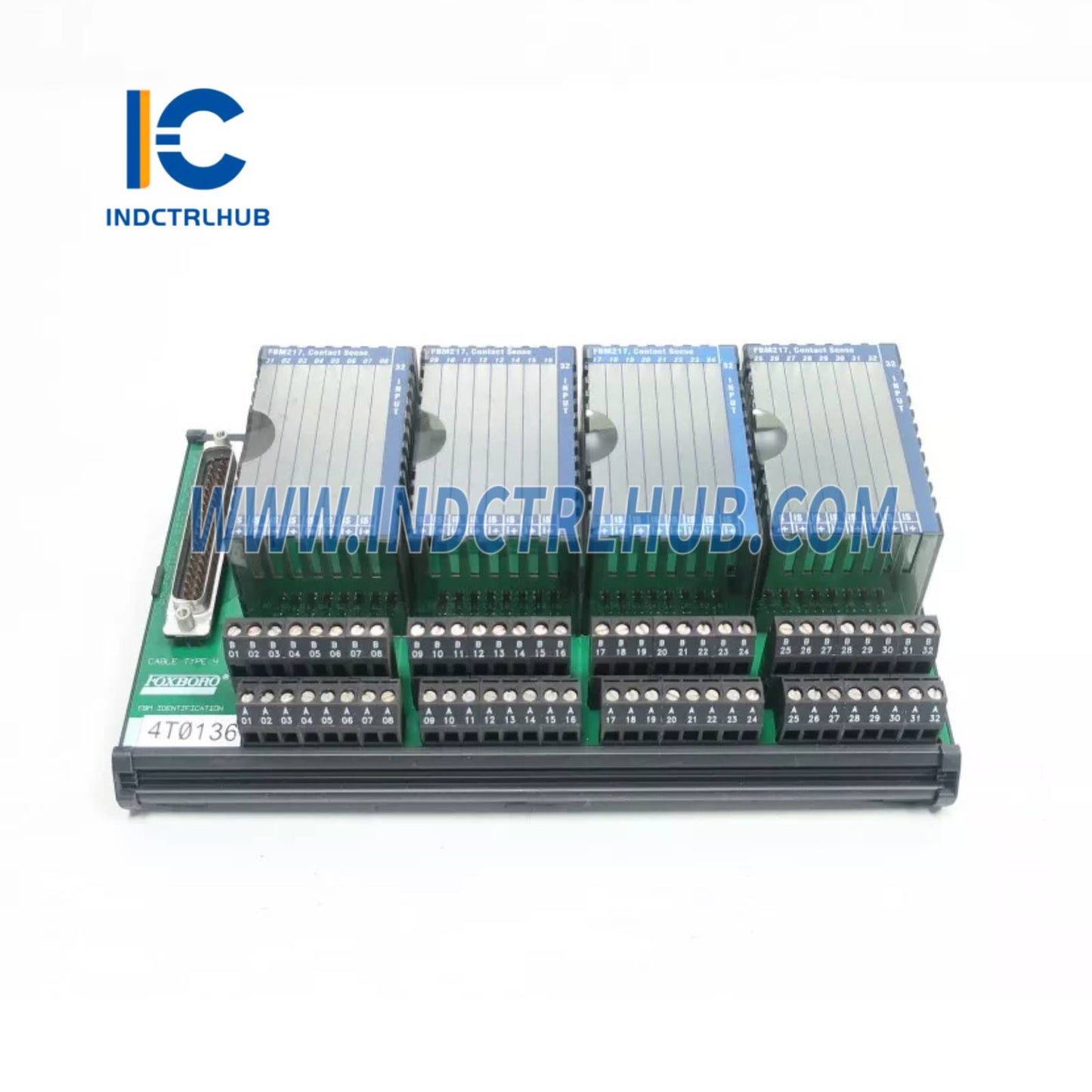

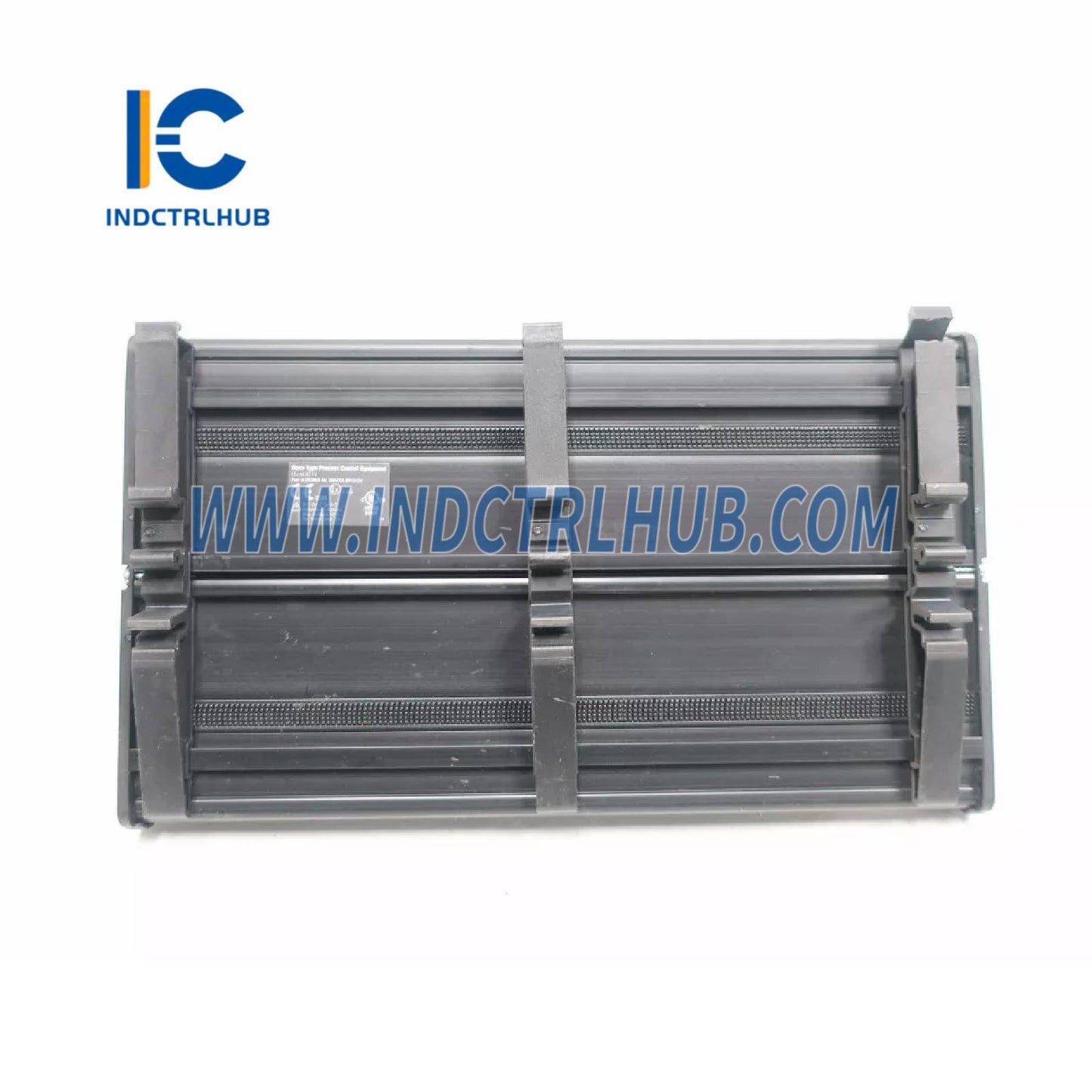

Module d'entrée discrète Foxboro FBM217 RH916XZ Invensys I/A Series
Présentation du produit
- Le Foxboro FBM217 RH916XZ est un module d'entrée discrète de la série Invensys I/A (désormais partie de l'EcoStruxure Foxboro DCS de Schneider Electric). Ce module offre 32 canaux pour les signaux d'entrée discrets, conçu pour interfacer avec des dispositifs de terrain tels que des interrupteurs, relais ou capteurs. Il est utilisé dans des applications d'automatisation industrielle, notamment dans le secteur pétrolier et gazier, la chimie et la production d'énergie, pour une surveillance fiable des signaux binaires au sein du système de contrôle I/A Series. Le RH916XZ est une variante spécifique du FBM217, indiquant généralement une révision ou une configuration pour compatibilité avec certains assemblages de terminaison ou exigences système.
Spécifications techniques
- Le FBM217 RH916XZ présente les spécifications suivantes selon des sources industrielles :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | FBM217 RH916XZ |
| Fabricant | Foxboro (Invensys, maintenant Schneider Electric) |
| Description | Module d'entrée discrète I/A Series, 32 canaux |
| Série | Invensys I/A Series |
| Fonction | Acquiert 32 signaux d'entrée discrets (marche/arrêt) provenant de dispositifs de terrain |
| Entrée/Sortie | 32 entrées discrètes (24 VCC nominal) |
| Tension d'entrée | 24 VCC (plage 15–30 VCC) |
| Courant d'entrée | Environ 7 mA par canal à 24 VCC |
| Isolation | Isolation optique entre les entrées de terrain et le bus système |
| Alimentation | 24 VCC (fourni via le backplane I/A Series) |
| Consommation électrique | Environ 3 W (typique pour les modules FBM) |
| Spécifications environnementales | Température ambiante : 0°C à +60°C Température de stockage : -40°C à +85°C Humidité relative : 5% à 95% sans condensation Choc : 15 g, 11 ms Vibration : 1 g, 10–500 Hz |
| Dimensions | Environ 170 mm (H) x 35 mm (L) x 150 mm (P) (taille standard du module I/A Series) |
| Poids | Environ 0,4 kg |
| Montage | Se branche sur la plaque de base du module Fieldbus I/A Series (FBM) |
| Certifications | CE, UL, CSA, adapté aux environnements non dangereux |
