Product Description

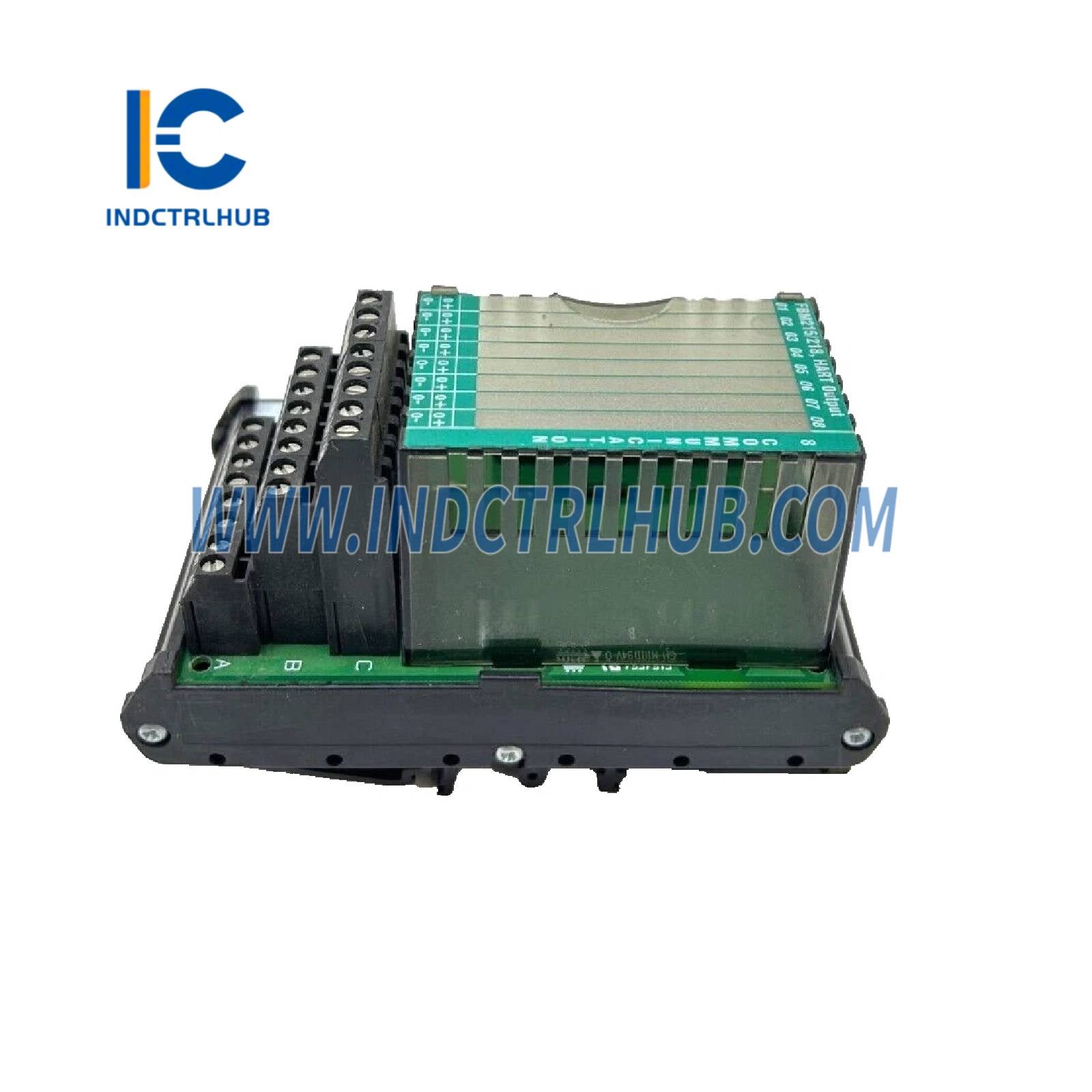

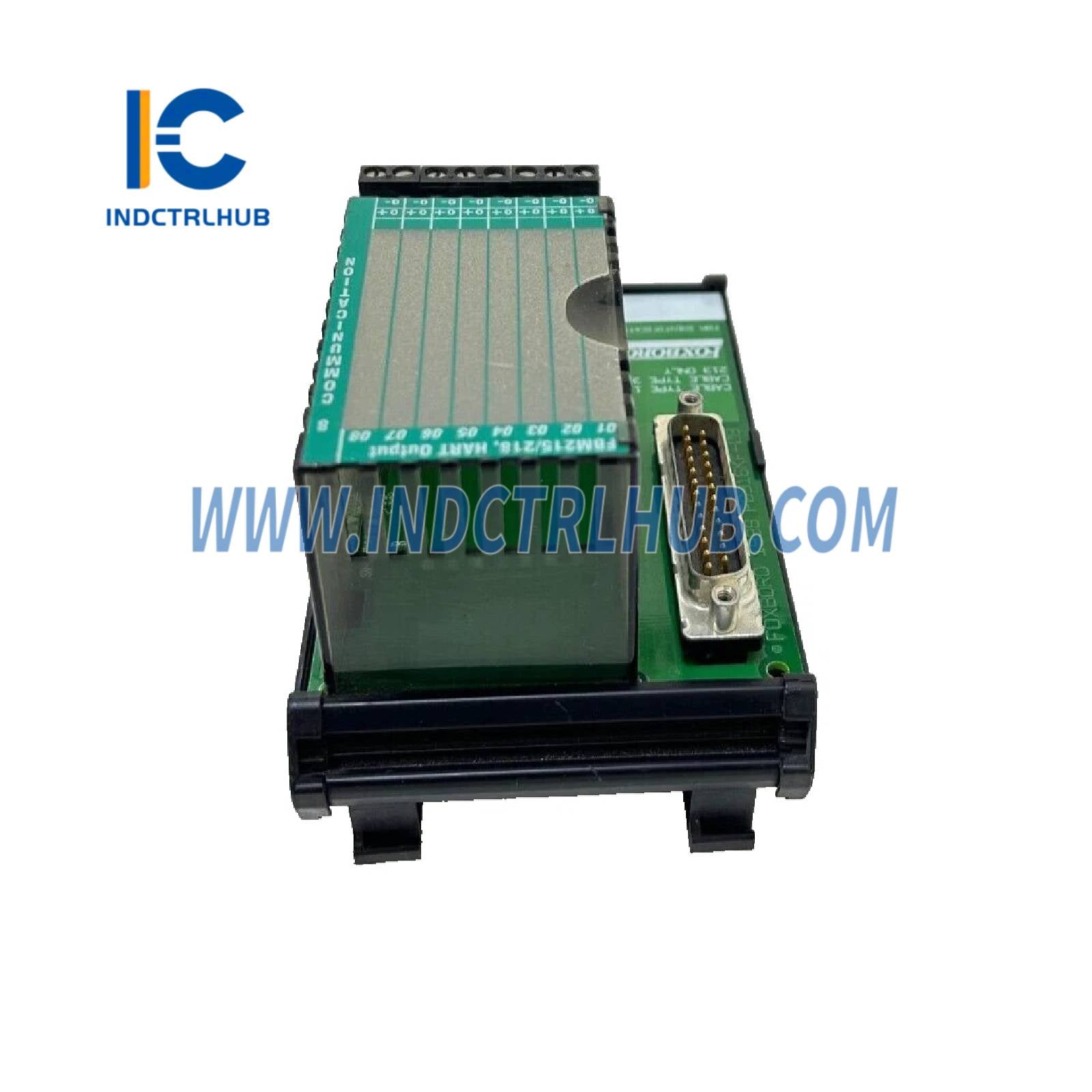

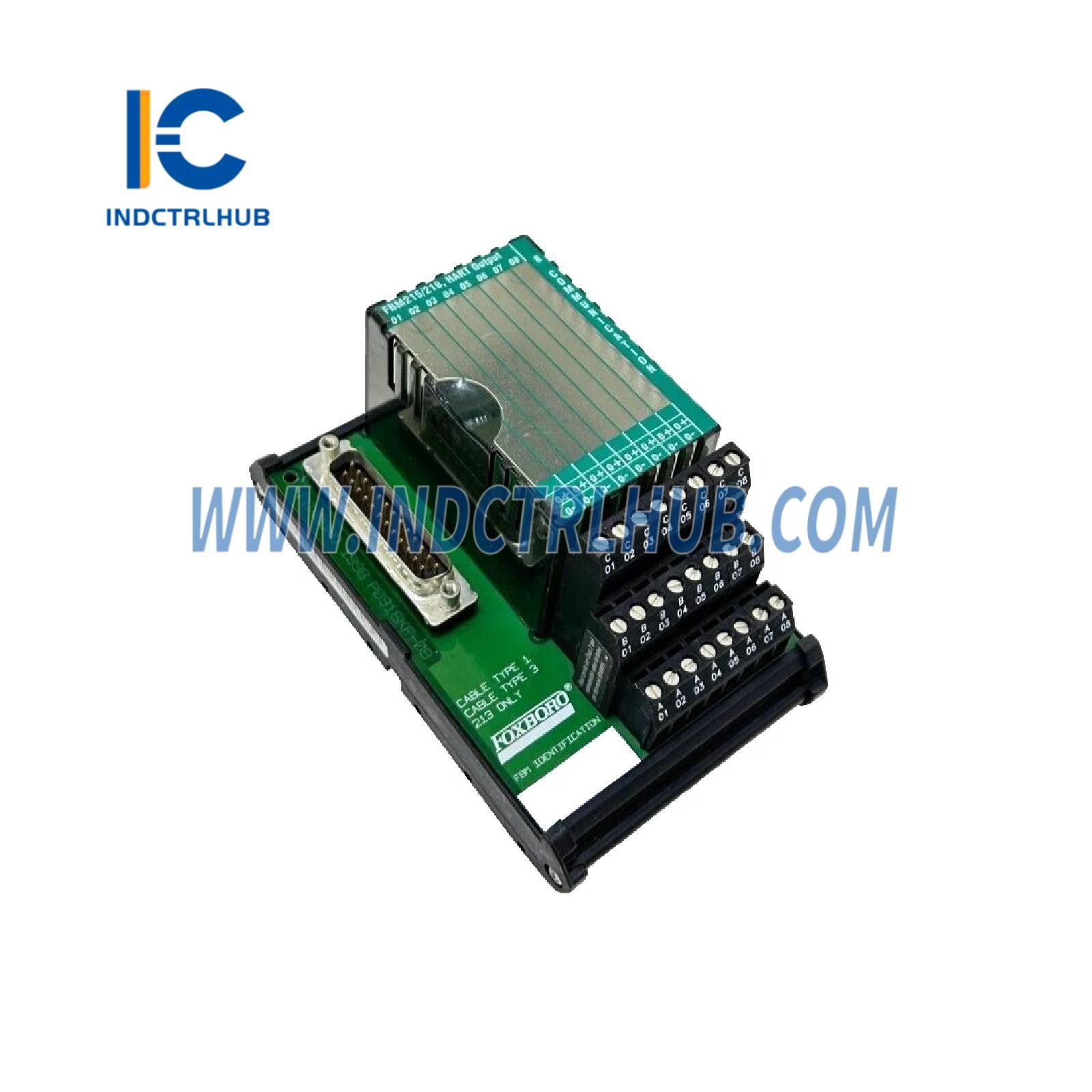

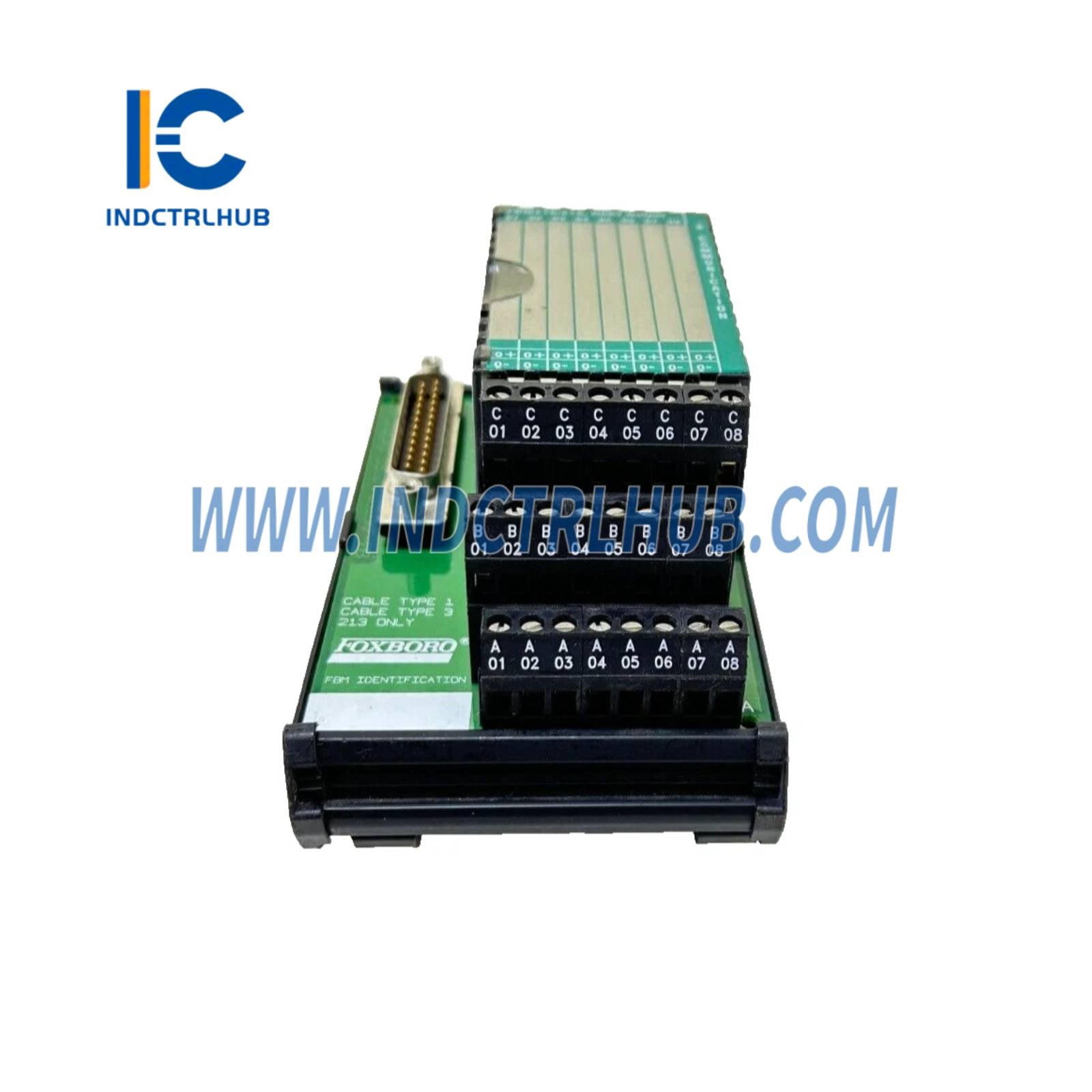

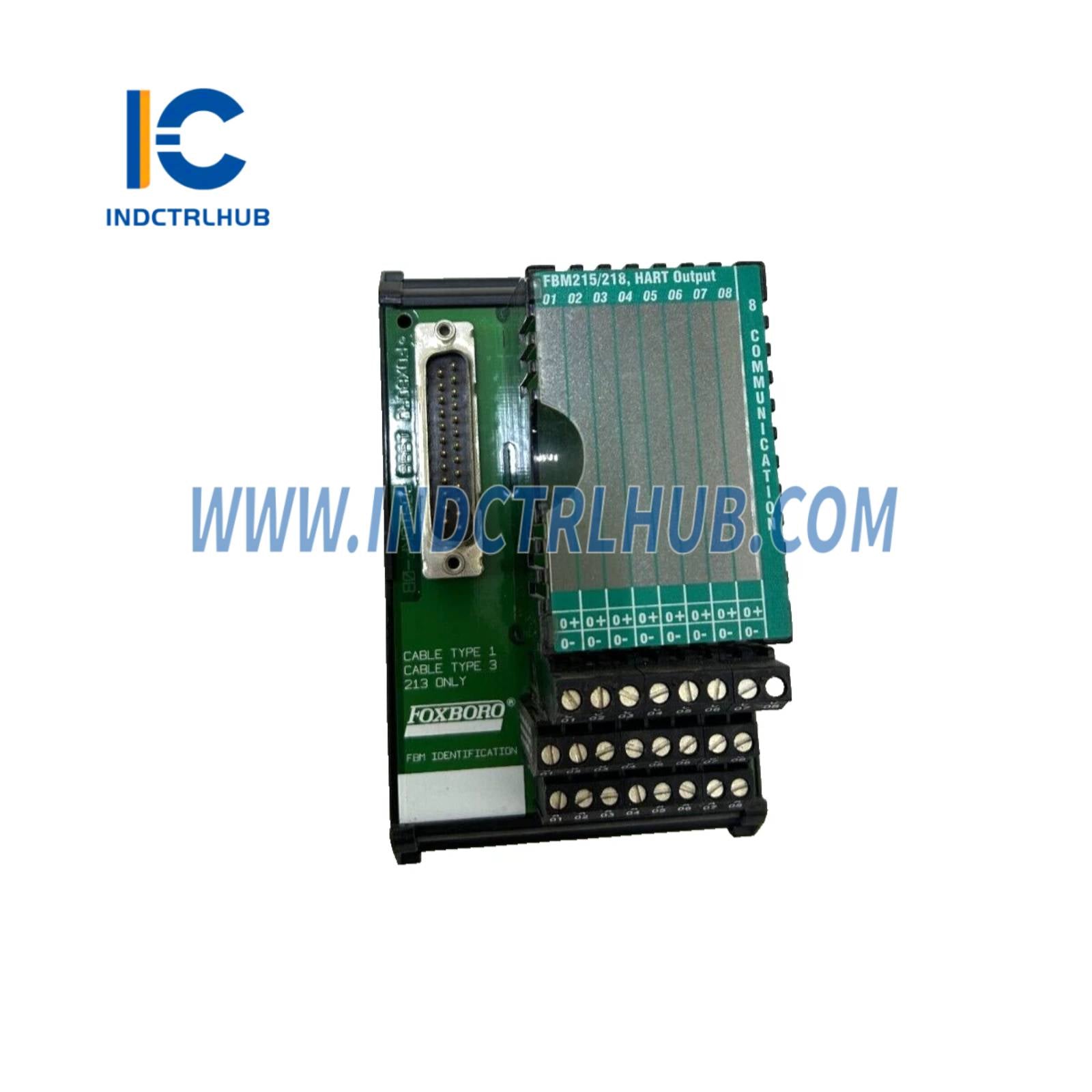

Module d'Interface de Communication HART Foxboro FBM215/218 RH926SP Invensys I/A Series
Présentation du Produit
- Le Foxboro FBM215/218 RH926SP est un module d'interface de communication HART de la série Invensys I/A (désormais partie de l'EcoStruxure Foxboro DCS de Schneider Electric). Ce module offre 8 canaux pour la communication HART (Highway Addressable Remote Transducer), permettant l'intégration des dispositifs de terrain HART avec le système de contrôle I/A Series. Il est utilisé dans des applications d'automatisation industrielle, telles que le pétrole et gaz, le traitement chimique et la production d'énergie, pour une surveillance et un contrôle précis des dispositifs analogiques de terrain. Le FBM215 supporte la communication HART point à point, tandis que le FBM218 supporte les configurations multi-drop.
Spécifications Techniques
- Le FBM215/218 RH926SP présente les spécifications suivantes selon des sources industrielles :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | FBM215/218 RH926SP |
| Fabricant | Foxboro (Invensys, maintenant Schneider Electric) |
| Description | Module d'Interface de Communication HART I/A Series, 8 Canaux |
| Série | Invensys I/A Series |
| Fonction | FBM215 : 8 canaux, communication HART point à point FBM218 : 8 canaux, supporte la communication HART multi-drop (jusqu'à 15 dispositifs par canal) |
| Entrée/Sortie | 8 canaux HART (4–20 mA analogique avec superposition du protocole HART) |
| Protocole de Communication | HART (versions supportées selon le firmware, typiquement jusqu'à HART 7) |
| Tension d'Entrée | 24 VDC (nominal, fourni via le backplane I/A Series) |
| Consommation d'Énergie | Environ 3 W (typique pour les modules FBM) |
| Isolation | Isolation galvanique entre les canaux et le bus système |
| Spécifications Environnementales | Température Ambiante : 0°C à +60°C Température de Stockage : -40°C à +85°C Humidité Relative : 5% à 95% sans condensation Choc : 15 g, 11 ms Vibration : 1 g, 10–500 Hz |
| Dimensions | Environ 170 mm (H) x 35 mm (L) x 150 mm (P) (taille standard du module I/A Series) |
| Poids | Environ 0,4 kg |
| Montage | Se branche sur la plaque de base du module Fieldbus I/A Series (FBM) |
| Certifications | CE, UL, CSA, adapté aux environnements non dangereux |
