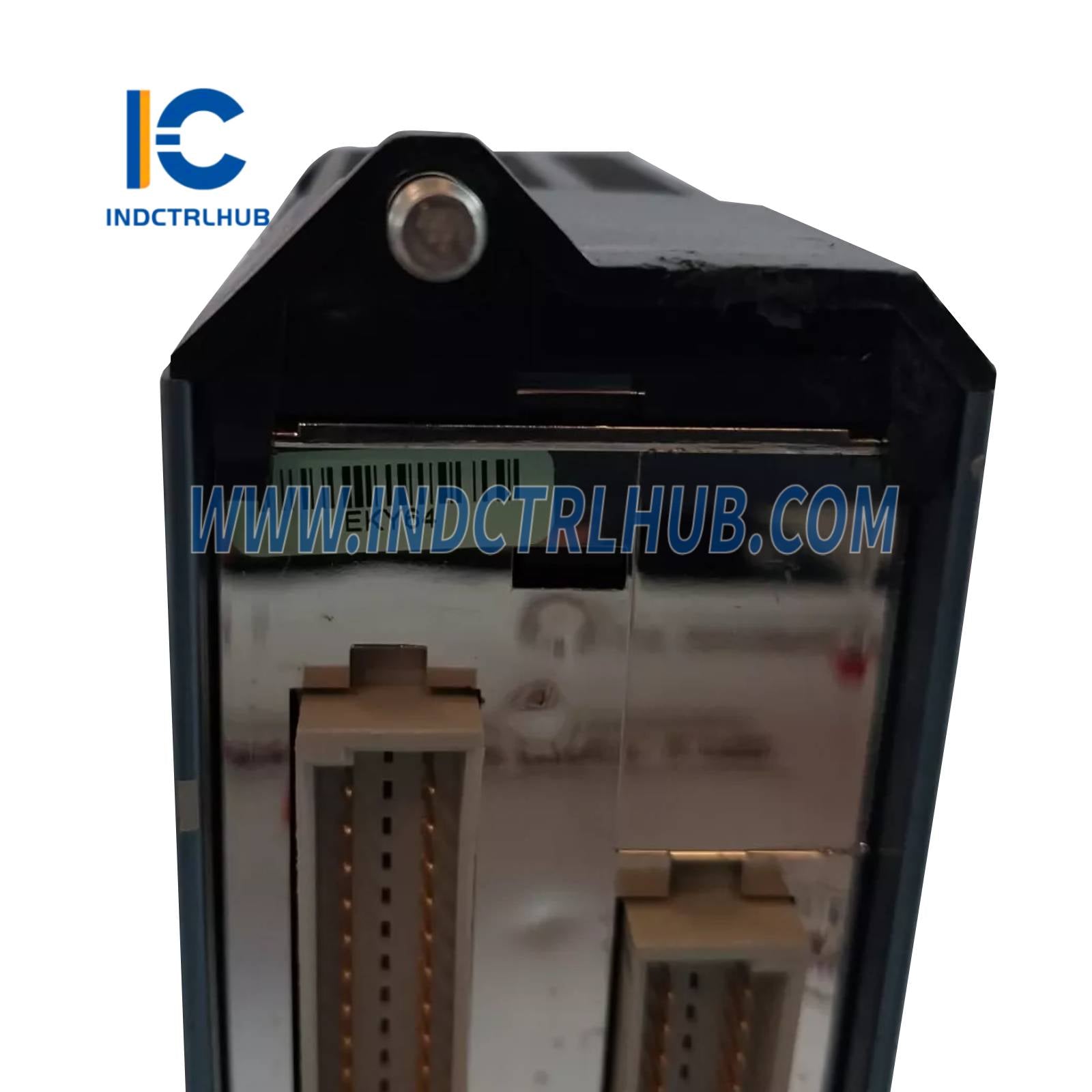

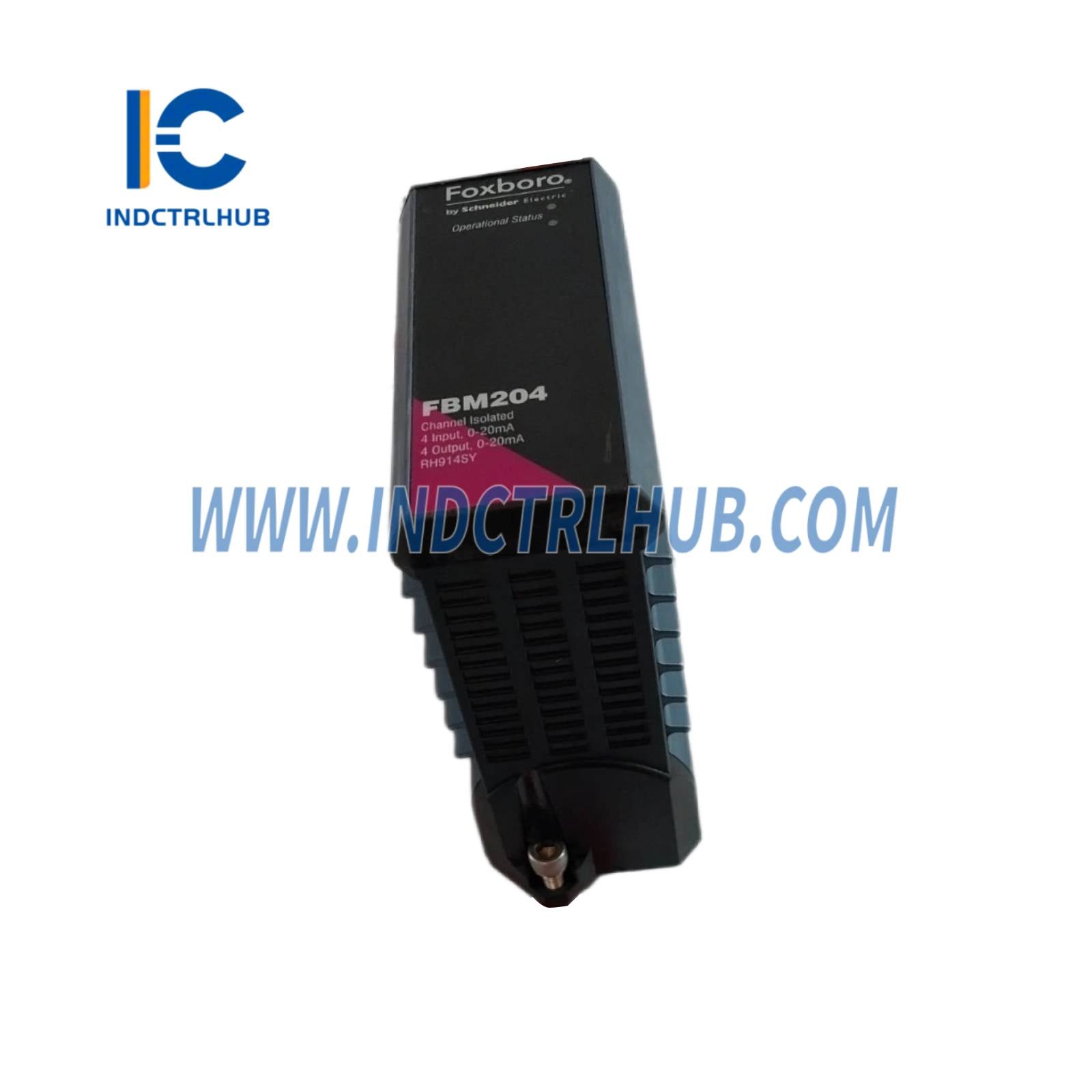

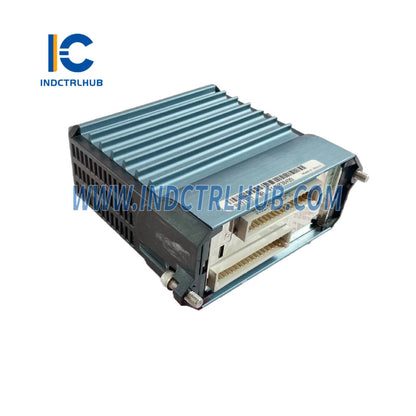

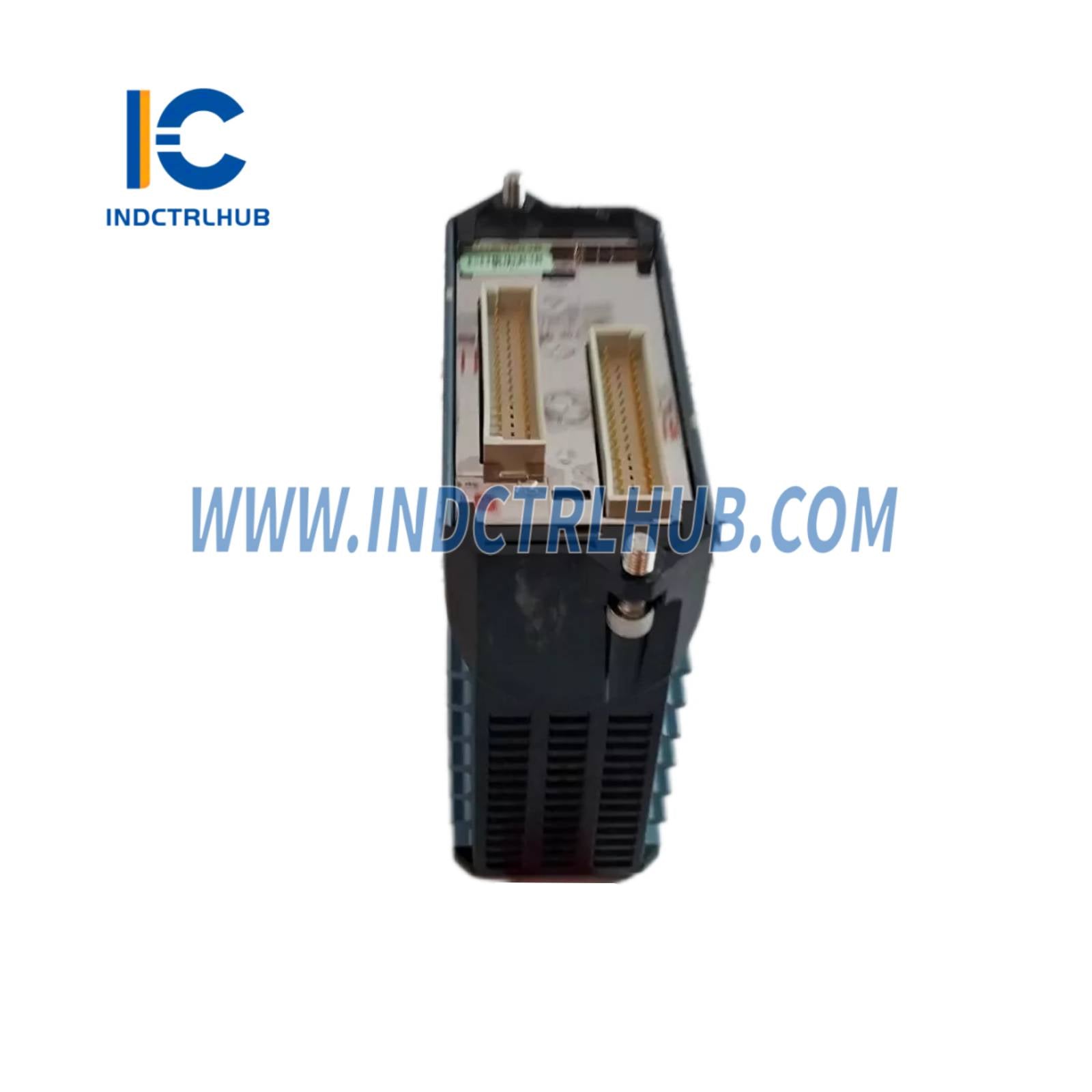

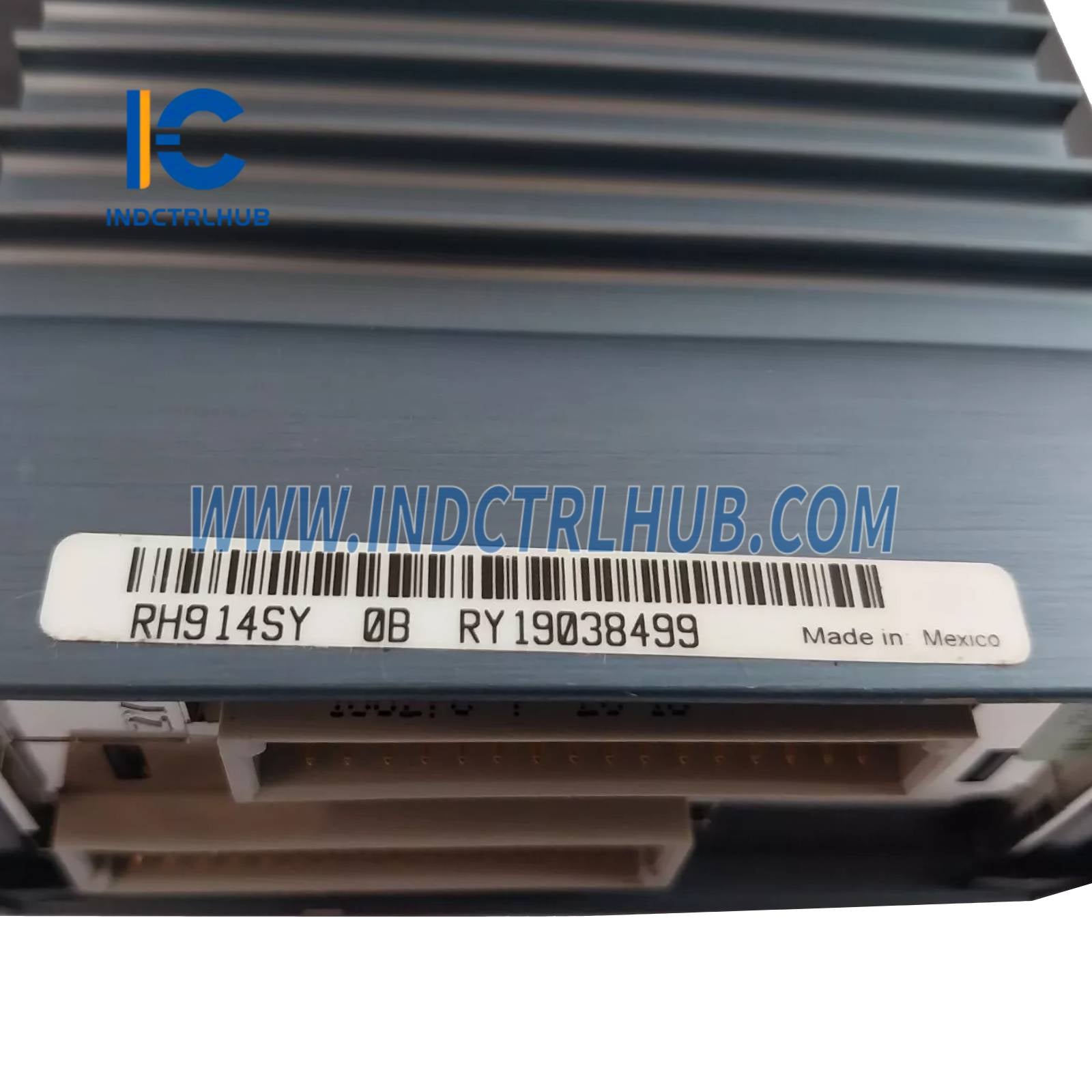

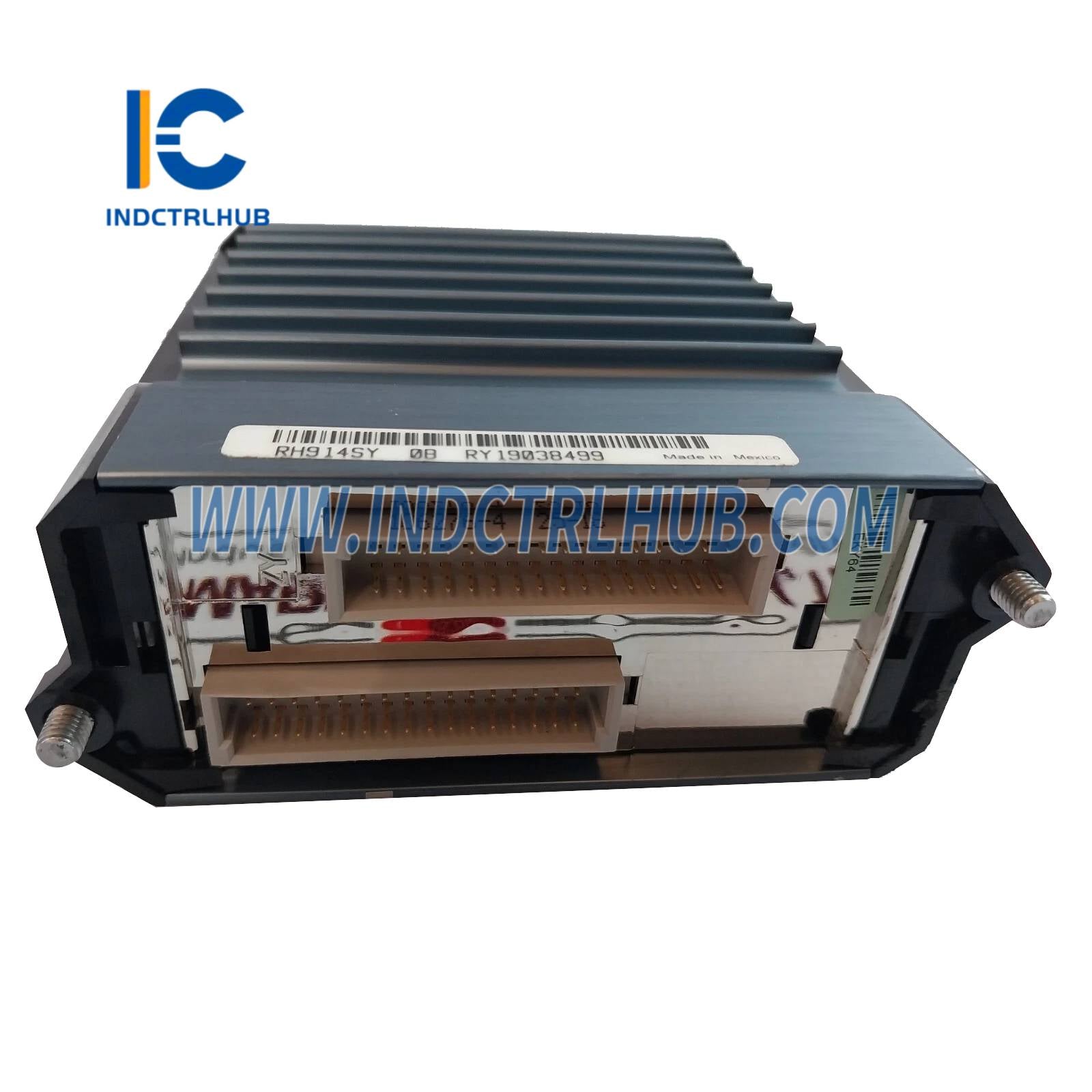

Product Description

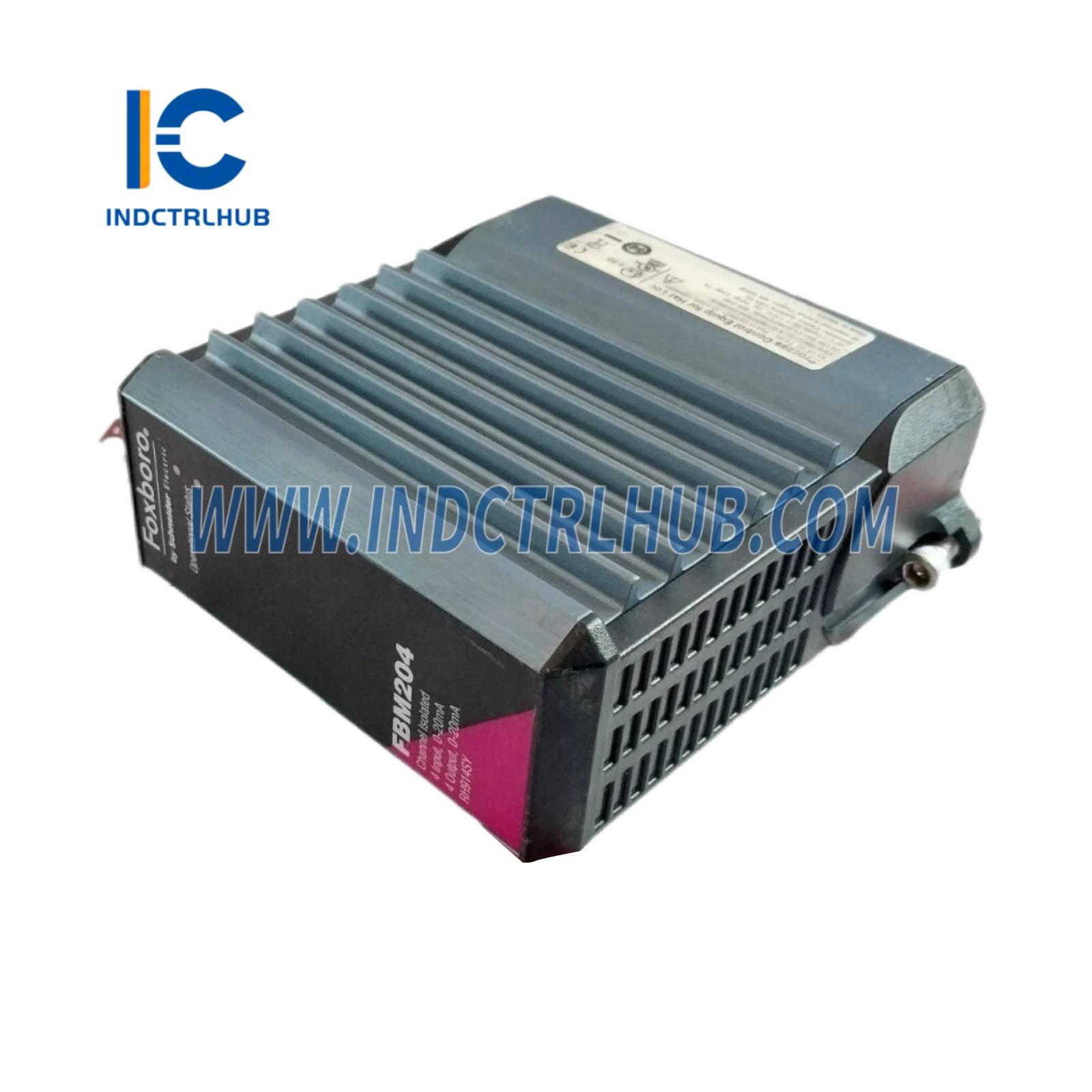

đ Aperçu du produit
| Champ | DĂ©tails |
|---|---|
| Fabricant | Schneider Electric (Foxboro) |
| Numéro de modÚle | FBM204 RH914SY |
| Type de produit | Module E/S 0 Ă 20 mA |
| Fonction | Fournit quatre canaux d'entrée analogique 20 mA cc et quatre canaux de sortie analogique 20 mA cc |
| Compatibilité systÚme | Interface avec Foxboro DCS via un bus de terrain redondant 2 Mbps ; compatible avec les plaques de base série 200 et les mises à niveau série 100 |
| Composants inclus | Module FBM204 ; nécessite un ensemble de terminaison (TA) et des cùbles séparés |
âïž SpĂ©cifications matĂ©rielles
| Caractéristique | Spécification |
|---|---|
| Canaux d'entrée | 4 canaux d'entrée analogique 20 mA cc isolés et indépendants |
| Canaux de sortie | 4 canaux de sortie analogique 20 mA cc isolés et indépendants |
| Plage d'entrée/sortie | 0 à 20,4 mA cc (nominal) |
| Précision d'entrée | ±0,03 % de la plage (inclut la linéarité) |
| Précision de sortie | ±0,03 % de la plage (inclut la linéarité) |
| Coefficient de température de précision | ±50 ppm/°C |
| Conversion A/N du signal d'entrée | Convertisseur Sigma-Delta indépendant par canal (nouvelle lecture toutes les 25 ms) |
| Impédance du canal d'entrée | 61,5 Ω nominal |
| Période d'intégration | Configurable par logiciel |
| Rejet du mode commun | >100 dB Ă 50 ou 60 Hz |
| Rejet du mode normal | >95 dB Ă 50 ou 60 Hz |
| Charge de sortie | 750 Ω maximum |
| DĂ©lai de traitement de sortie | 30 ms maximum |
| RĂ©solution de sortie | 13 bits |
| Isolation du canal d'entrée | Galvaniquement isolé ; supporte 600 V AC pendant 1 minute (pas pour connexion permanente) |
| Protection de l'alimentation de boucle (entrée) | Galvaniquement isolée, courant limité (<30 mA, ~100 mA en court-circuit), tension régulée |
| Protection de l'alimentation de boucle (sortie) | Galvaniquement isolée, courant limité (~25 mA, jusqu'à 35 mA en court-circuit FET), tension régulée |
| Distance de cùblage de l'appareil de terrain (entrée) | Dépend de la tension de conformité (20,2 V cc à 20,4 mA), de la section du fil et de la chute de tension de l'appareil de terrain |
| Distance de cùblage de l'appareil de terrain (sortie) | Dépend de la tension de conformité (19,6 V cc à 20,4 mA), de la section du fil et de la chute de tension de l'appareil de terrain |
| CompatibilitĂ© HART | Ălectriquement compatible avec les signaux HART standard ; nĂ©cessite une rĂ©sistance en ligne de 200 Ω (RH902VY) pour les transmetteurs FoxCom/HART |

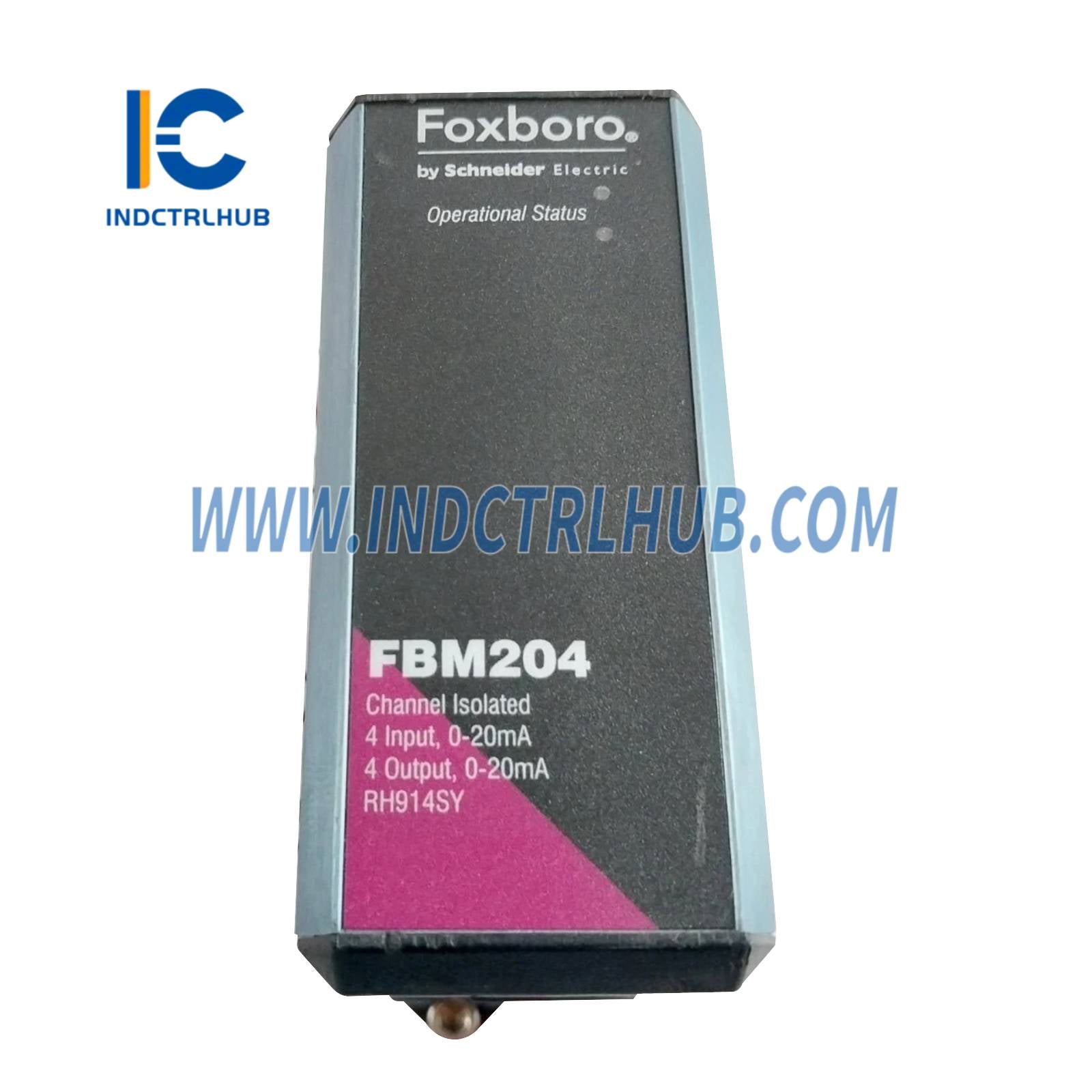

| Indicateurs visuels | LED rouges et vertes pour l'Ă©tat du module |
| Construction | Extérieur robuste en aluminium extrudé |
đ Exigences d'alimentation
| Caractéristique | Spécification |
|---|---|
| Plage de tension d'entrée (redondante) | 24 V CC +5 %, -10 % |
| Consommation | 7 W (maximum) |
| Dissipation thermique | 3,5 W (maximum) |
đĄïž SpĂ©cifications environnementales
| ParamÚtre | Spécification |
|---|---|
| Température de fonctionnement | Module et TA (PA) : -20 à +70 °C (-4 à +158 °F) |
| Température de stockage | -20 à +70 °C (-4 à +158 °F) |
| Humidité relative | 5 à 95 % (sans condensation) |
| Altitude (fonctionnement) | -300 Ă +3 000 m (-1 000 Ă +10 000 ft) |
| Altitude (stockage) | -300 Ă +12 000 m (-1 000 Ă +40 000 ft) |
| Vibrations | 7,5 m/sÂČ (0,75 g) de 5 Ă 500 Hz |
| Contamination | Classe G3 (sévÚre) selon ISA S71.04, testé selon EIA 364-65, Classe III |
â ConformitĂ© rĂ©glementaire
| Norme | DĂ©tails |
|---|---|
| EMC | Directive européenne EMC 2004/108/CE (avant avril 2016), 2014/30/UE (aprÚs avril 2016) ; EN61326-1:2013 Classe A émissions, immunité industrielle |

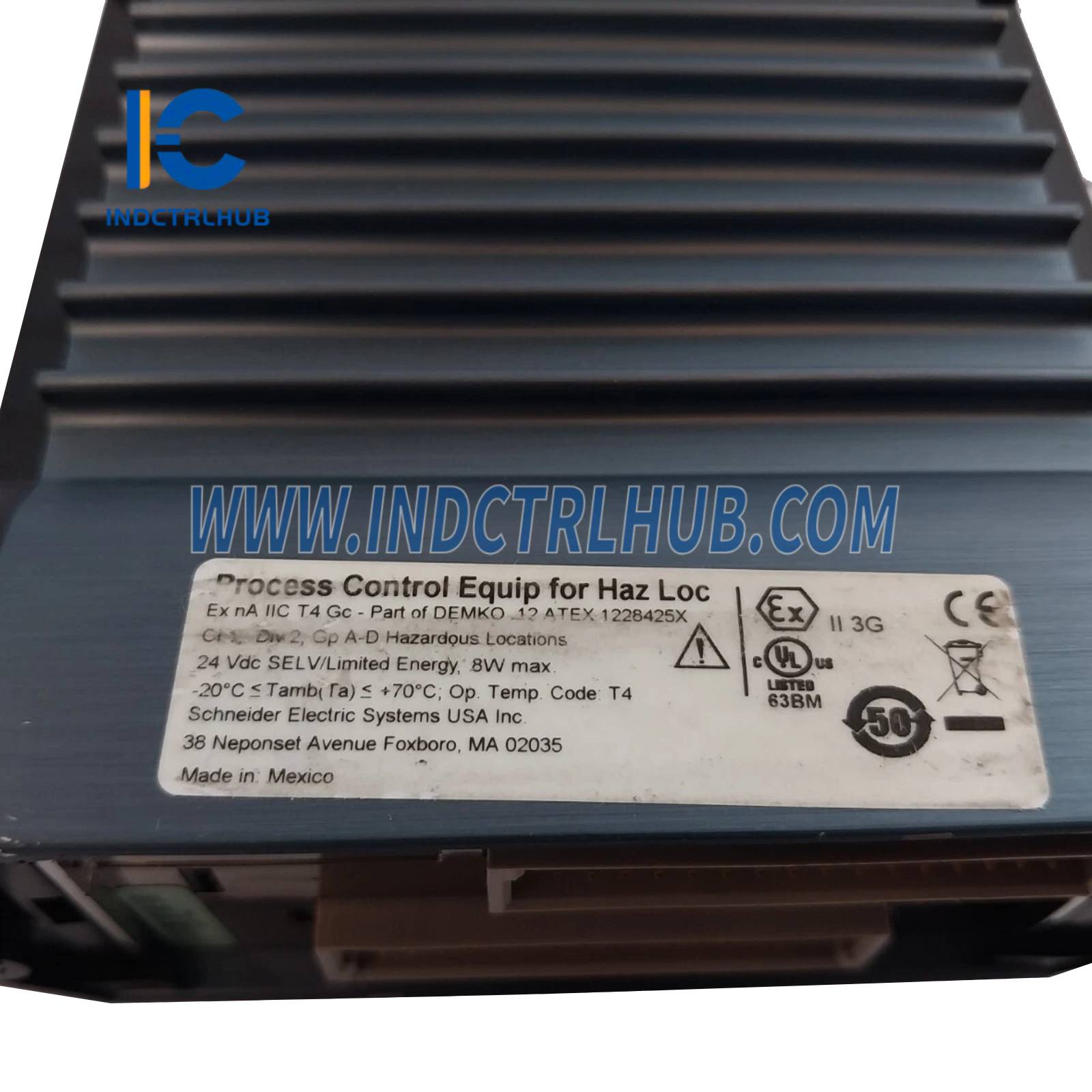

| Sécurité produit (UL) | Liste UL/UL-C pour Classe I, Groupes A-D, Division 2, T4 ; Classe 2 selon NEC (NFPA No.70) et CSA C22.1 |
| Sécurité produit (Europe) | Directive basse tension 2006/95/CE (avant avril 2016), 2014/35/UE (aprÚs avril 2016) ; ATEX 94/9/CE (avant avril 2016), 2014/34/UE (aprÚs avril 2016) ; DEMKO Ex nA IIC T4 pour Zone 2 (sauf TA RH917QW) |
| Conformité RoHS | Conforme à la directive européenne RoHS 2011/65/UE, y compris 2015/863, 2017/2102 |
| Certification marine | Approuvé de type ABS ; certifié Bureau Veritas pour la catégorie environnementale EC31 |
đ ïž Installation et configuration
| Caractéristique | Détails |
|---|---|
| Montage | Se monte sur rail DIN ou plaque de base modulaire 19 pouces (4 ou 8 FBM) ; supporte les structures de conversion série 100 |
| Assemblages de terminaison | Montés sur rail DIN : compression (PA : RH916XK, RH917QW), cosse à anneau (PVC : P0916AH) |
| DĂ©tection automatique | Communique via bus de terrain redondant 2 Mbps ; bascule automatique vers le chemin actif |
| Configuration | Programme d'application E/S analogiques avec temps de conversion configurable, sécurité en cas de défaillance (maintien/repli) et données de repli de sécurité de sortie ; supporte les blocs de contrÎle DPIDA |
| Calibration | Non requise |
| Retrait/remplacement | Peut ĂȘtre retirĂ©/remplacĂ© sans dĂ©connecter le cĂąblage de terrain, l'alimentation ou les cĂąbles de communication |
đĄ Assemblages de terminaison et cĂąbles
| Caractéristique | Spécification |
|---|---|
| Types de TA | Compression (PA : RH916XK, RH917QW) ; cosse Ă anneau (PVC : P0916AH) |
| Caractéristiques de TA | RH917QW inclut des prises de dérivation pour les canaux de sortie (compatible avec la station de dérivation de sortie Foxboro P0900HJ) |
| CĂąblage TA (compression) | Solide/Multibrin : 0,2 Ă 4 mmÂČ / 0,2 Ă 2,5 mmÂČ (24 Ă 12 AWG) ; manchons : 0,2 Ă 2,5 mmÂČ |
| CĂąblage TA (cosse Ă anneau) | Connecteurs #6 (0,375 in) ; 0,5 Ă 4 mmÂČ (22 Ă 12 AWG) |
| Certification TA | Type 1 (RH916XK, P0916AH) : UL/UL-C Classe I, Div 2, T4 ; DEMKO Ex nA IIC T4 (Zone 2) ; Type 4/5 (RH917QW) : énergie limitée Classe 2, uniquement pour emplacements non dangereux |
| Types de cùbles | Type 1 (P/PVC : -20 à +80 °C ; LSZH : -40 à +105 °C) |
| Longueurs de cĂąbles | Jusqu'Ă 30 m (98 ft) |
| Connecteurs de cĂąbles | Plaque de base : D-sub 37 broches ; TA : D-sub 25 broches |
| Exemples de numéros de piÚces de cùbles | 2,0 m : RH931RM (P/PVC), RH928AC (LSZH) ; 3,0 m : RH916DC (P/PVC), RH928AD (LSZH) ; 30 m : RH916DJ (P/PVC), RH928AK (LSZH) |
đ§ SpĂ©cifications fonctionnelles
| Caractéristique | Détails |
|---|---|
| Signal d'entrée | Accepte des transmetteurs 4 à 20 mA ou des sources auto-alimentées 20 mA |
| Signal de sortie | Alimente des charges externes avec une sortie 0 Ă 20 mA |
| Communications E/S de processus | Bus de terrain redondant 2 Mbps avec FCM ou FCP ; bascule automatique vers le chemin actif |
| Mise à niveau série 100 | Remplace le FBM04 série 100 ; supporte TA ou adaptateur d'ensemble de terminaison (TAA) pour cùblage existant |
đŠ Informations de commande
| Champ | DĂ©tails |
|---|---|
| Qualité | Industrielle |
| Numéro de modÚle | FBM204 (RH914SY) |
| Inclus | Module FBM204 (TA et cùbles commandés séparément) |
| Numéros de piÚces TA | Compression : RH916XK, RH917QW ; cosse à anneau : P0916AH |
