Product Description

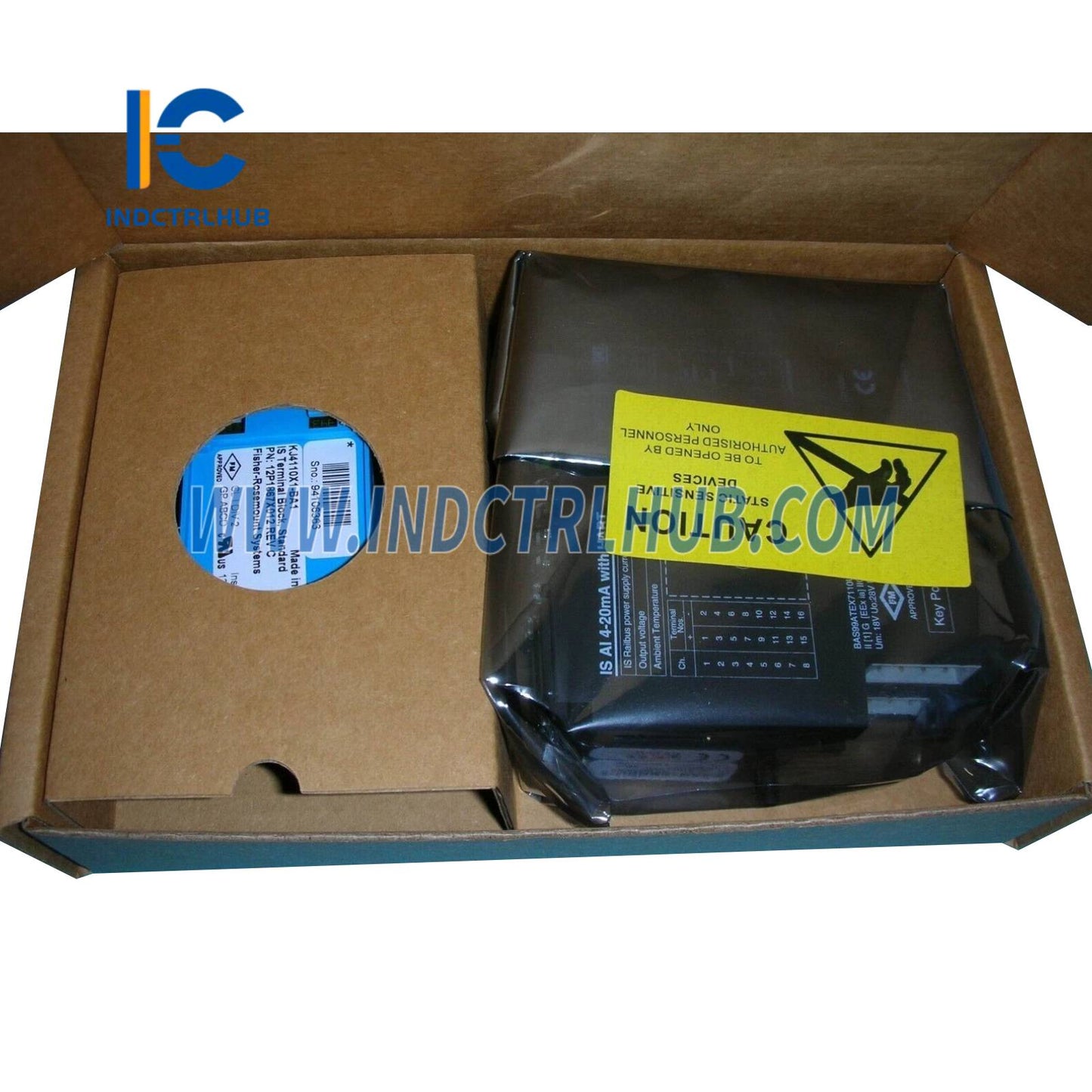

Emerson VE4012S2B1 DeltaV M-series Module d'entrée analogique
- Fabricant : Emerson
- Numéro de modèle/pièce : VE4012S2B1 (Alternatif : KJ3102X1-BA1, 12P1863X)
- Description : Module d'entrée analogique série M, 8 canaux, 4-20 mA, HART, intrinsèquement sûr
Aperçu
- Le Emerson VE4012S2B1 est un module d'entrée analogique de la série M conçu pour le système de contrôle distribué DeltaV. Il offre une entrée 8 canaux, 4-20 mA avec communication HART et est intrinsèquement sûr pour une utilisation en zones dangereuses. Le module traite les signaux provenant d'appareils de terrain tels que les capteurs et les transmetteurs dans des industries telles que le pétrole et le gaz, la chimie et la production d'énergie, garantissant une acquisition de données sûre et fiable.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Modèle | VE4012S2B1 (KJ3102X1-BA1) |
| Série | DeltaV série M |
| Taper | Module d'entrée analogique, 8 canaux, 4-20 mA, HART, intrinsèquement sûr |
| Chaînes | 8 canaux d'entrée analogique |
| Signal d'entrée | 4-20 mA, protocole HART |
| Alimentation LocalBus | 12 VCC à 150 mA |
| Puissance du circuit de champ | 24 VDC à 30 mA par canal |
| Poids | 0,3 kg |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Humidité relative | 5 % à 95 %, sans condensation |
| Indice de protection | IP20 |
| Contaminants aéroportés | ISA-S71.04-1985 Classe G3, revêtement conforme |
| Montage | Rail DIN de type T, sur support E/S |
| Certifications | CE, CSA, FM, ATEX, IECEx (Inherently Safe pour Zone 0, 1, 2), Certifications Maritimes (ABS, DNV) |
| Compatibilité du système | DeltaV v10.3 ou ultérieur |
Informations supplémentaires
- Fonctionnalité : Le VE4012S2B1 traite huit entrées analogiques 4-20 mA avec communication HART pour une collecte de données précise et des diagnostics des appareils de terrain. Sa conception intrinsèquement sûre limite la puissance de sortie, ce qui le rend adapté aux zones dangereuses. Le module prend en charge une installation à chaud, permettant la maintenance sans interruption du système, et inclut des diagnostics pour détecter des défauts tels que les circuits ouverts.
