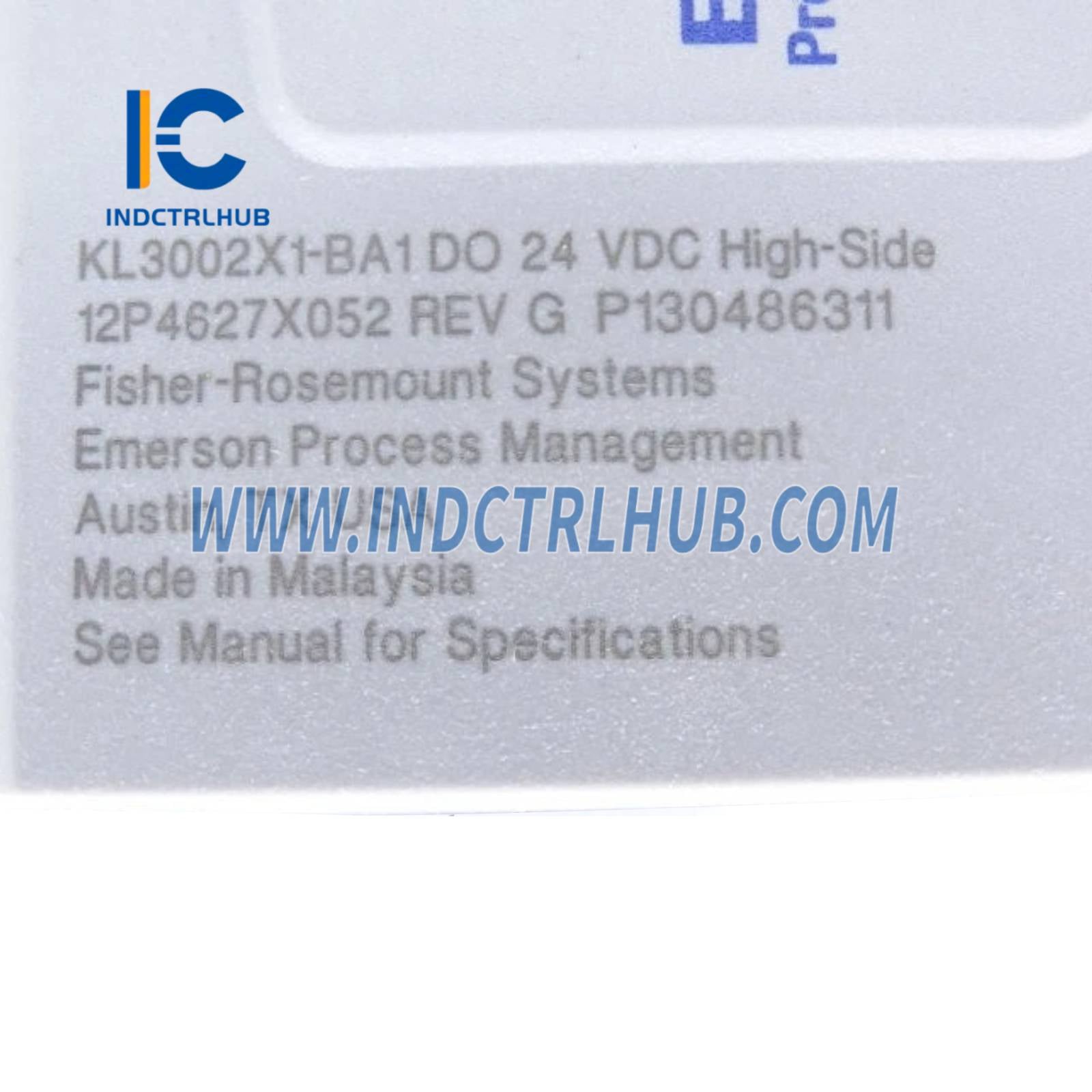

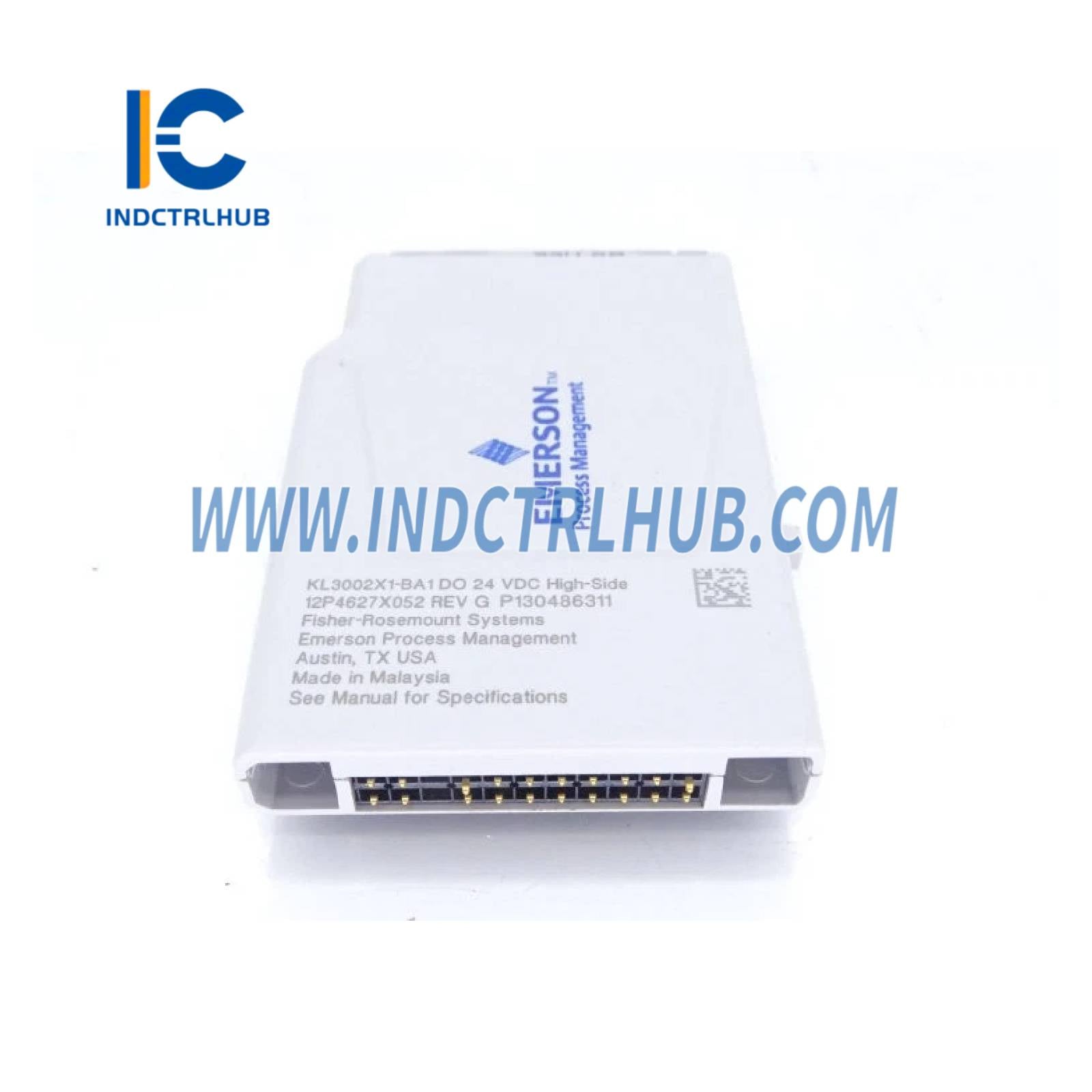

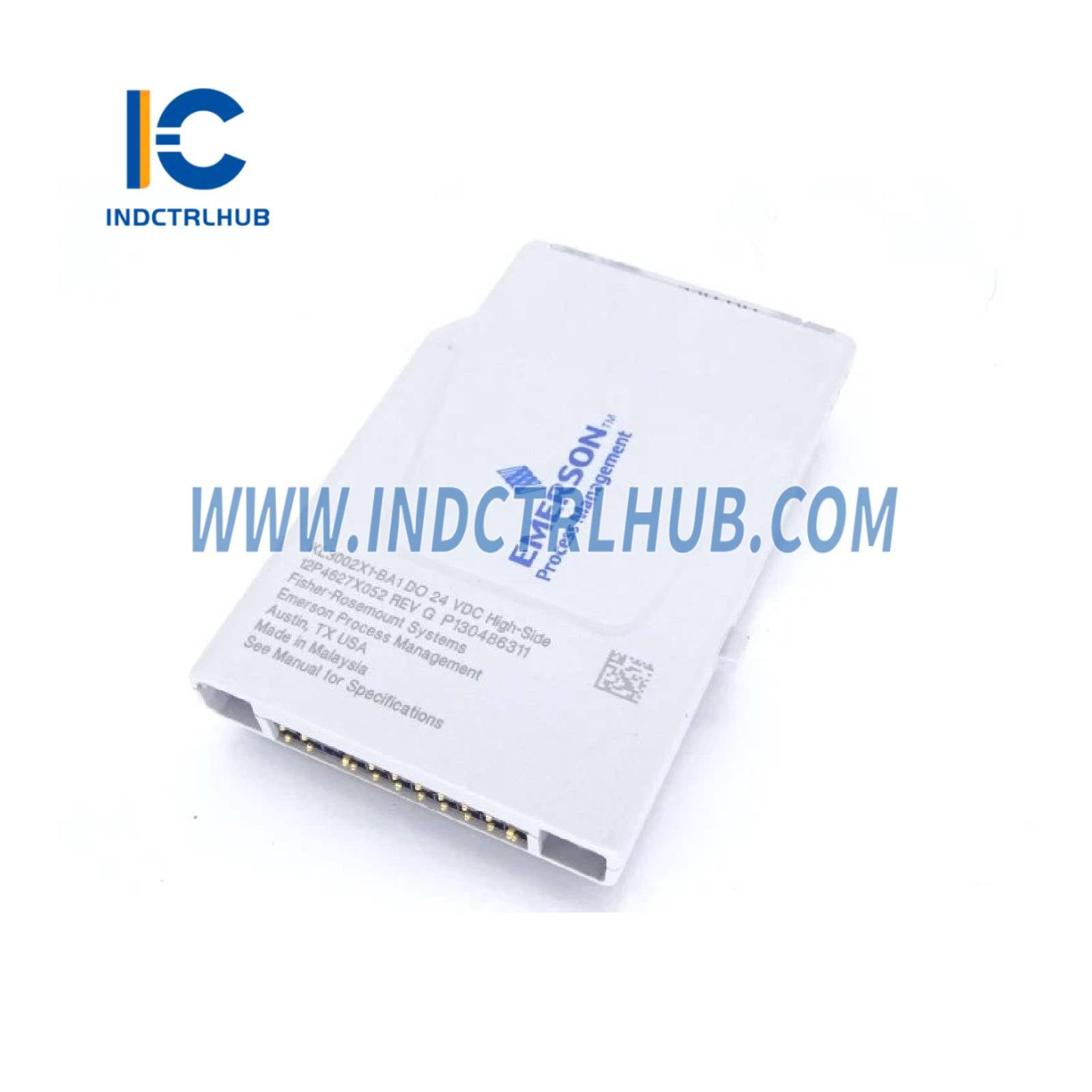

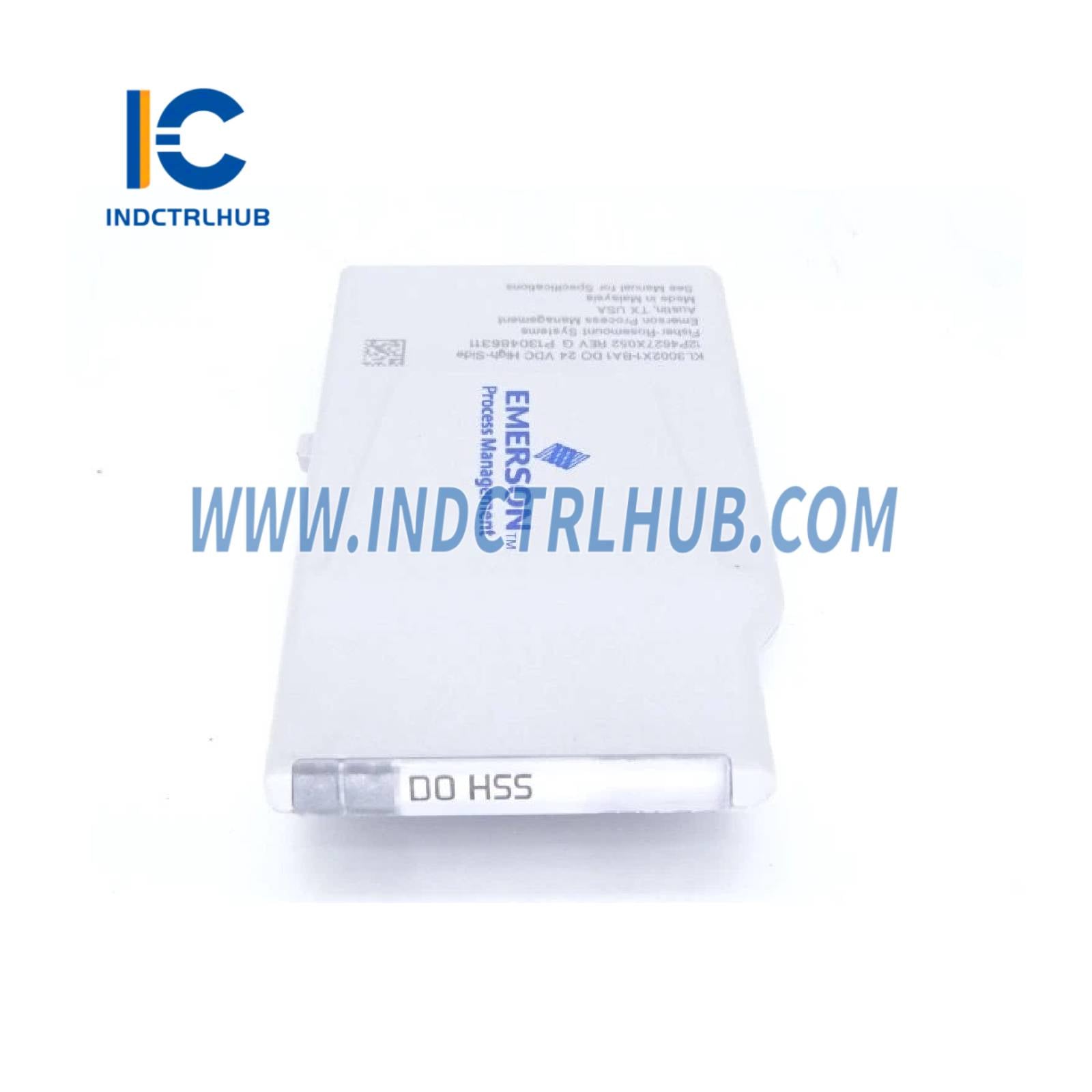

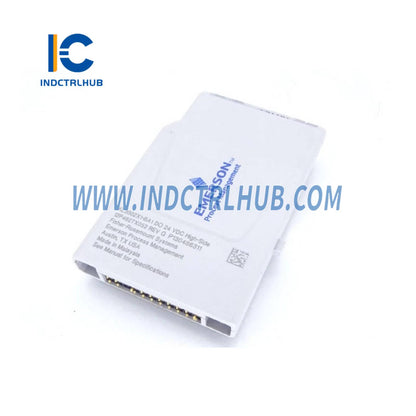

Emerson SE4305T01 KL3002X1-BA1 DI 24 VDC Contact Sec CHARM
Présentation du produit
- Le Emerson SE4305T01, également référencé sous le nom KL3002X1-BA1, est un module de caractérisation d'entrée numérique (CHARM) conçu pour le système de contrôle distribué DeltaV (DCS) avec marshalling électronique de la série S. Ce module traite des signaux d'entrée à contact sec 24 VDC provenant d'appareils de terrain, tels que des interrupteurs et des relais, pour une utilisation dans des applications de contrôle et de surveillance des processus. Il est largement utilisé dans des industries telles que le pétrole et le gaz, la chimie et la production d'énergie, offrant une intégration flexible avec les systèmes DeltaV grâce au marshalling électronique.
Spécifications techniques
- Le SE4305T01 (KL3002X1-BA1) présente les spécifications suivantes selon la documentation d'Emerson et des sources industrielles :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | SE4305T01 (KL3002X1-BA1) |
| Fabricant | Emerson |
| Description | DI 24 VDC Contact Sec CHARM |
| Série | DeltaV S-series (CHARM) |
| Type de capteur | contacts secs 24 VDC |
| Tension d'entrée | 24 VCC nominal |
| Niveaux de détection | MARCHE : <100 Ω DÉSACTIVÉ : > 75 kΩ |
| Courant de détection | MARCHE : > 2,25 mA OFF : <1,75 mA |
| Exigence de puissance CHARM | Max. 18 mA à 24 VDC |
| Isolement | Isolation galvanique (terrain vers système, 250 V RMS) |
| Température de fonctionnement | -40°C à 70°C (-40°F à 158°F) |
| Plage d'humidité | 5 % à 95 % HR (sans condensation) |
| Dimensions | Approx. 30 mm x 30 mm x 130 mm |
| Poids | Environ 0,1 kg |
| Montage | Plaque de base CHARM (par exemple, SS3001 KL4103X1-BA1, montage sur rail DIN) |
Détails supplémentaires
- Le SE4305T01 inclut les informations supplémentaires suivantes basées sur la documentation d'Emerson, John H. Carter Co., et des sources industrielles :
- Fonction : Traite des entrées à contact sec 24 VCC, les convertissant en signaux numériques pour les applications de contrôle de processus DeltaV ; prend en charge le Marshalling électronique pour simplifier le câblage et permettre une affectation flexible des E/S sans câblage croisé ; adapté à la surveillance des états marche/arrêt dans les processus industriels.
- Compatibilité : Compatible avec les plaques de base CHARM de la série DeltaV S (par exemple, SS3001 KL4103X1-BA1) et la carte CHARM I/O (CIOC, par exemple, SE6504 KL2101X1-BB1) ; prend en charge les systèmes DeltaV version 11 ou ultérieure ; s'intègre aux contrôleurs DeltaV pour le contrôle des processus (pas spécifique à SIS, contrairement aux CHARMs LS comme SE4308T01).
- Configuration : Configuré via le logiciel DeltaV Explorer ou Control Studio pour mapper les entrées à la logique de contrôle ; prend en charge l'installation plug-and-play sur les plaques de base CHARM ; permet d'assigner n'importe quel canal à n'importe quel contrôleur grâce à une fonctionnalité de glisser-déposer ; inclut des capacités de diagnostic pour la surveillance du statut.
- Certifications : Conforme aux normes CE, UL, ATEX et IECEx pour les environnements dangereux (Zone 2, Classe I, Div. 2) ; classé pour les conditions environnementales G3 ; non certifié pour les applications SIS classées SIL (utiliser les LS CHARMs pour SIS).
