Présentation du produit
| Paramètre | Détails |
|---|---|

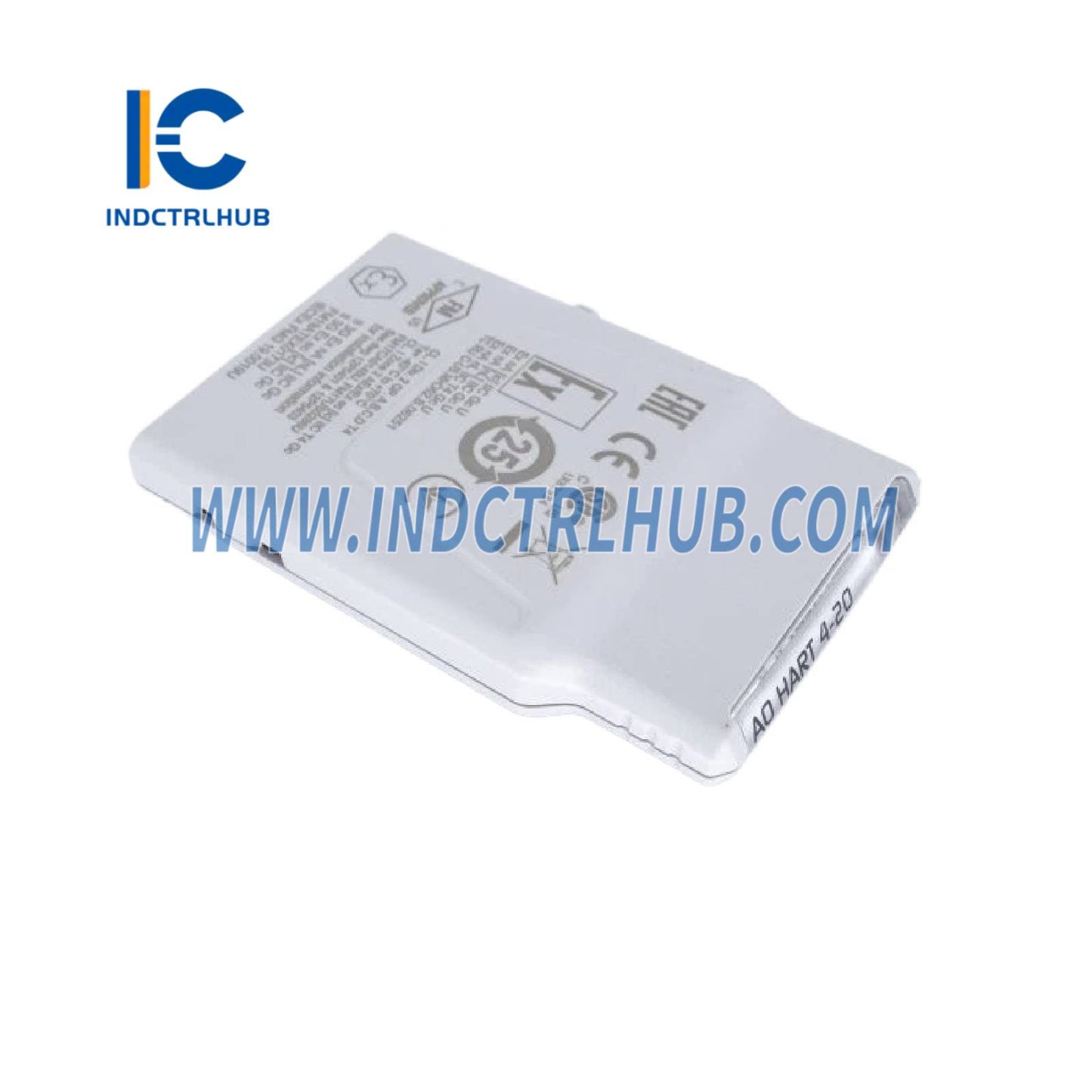

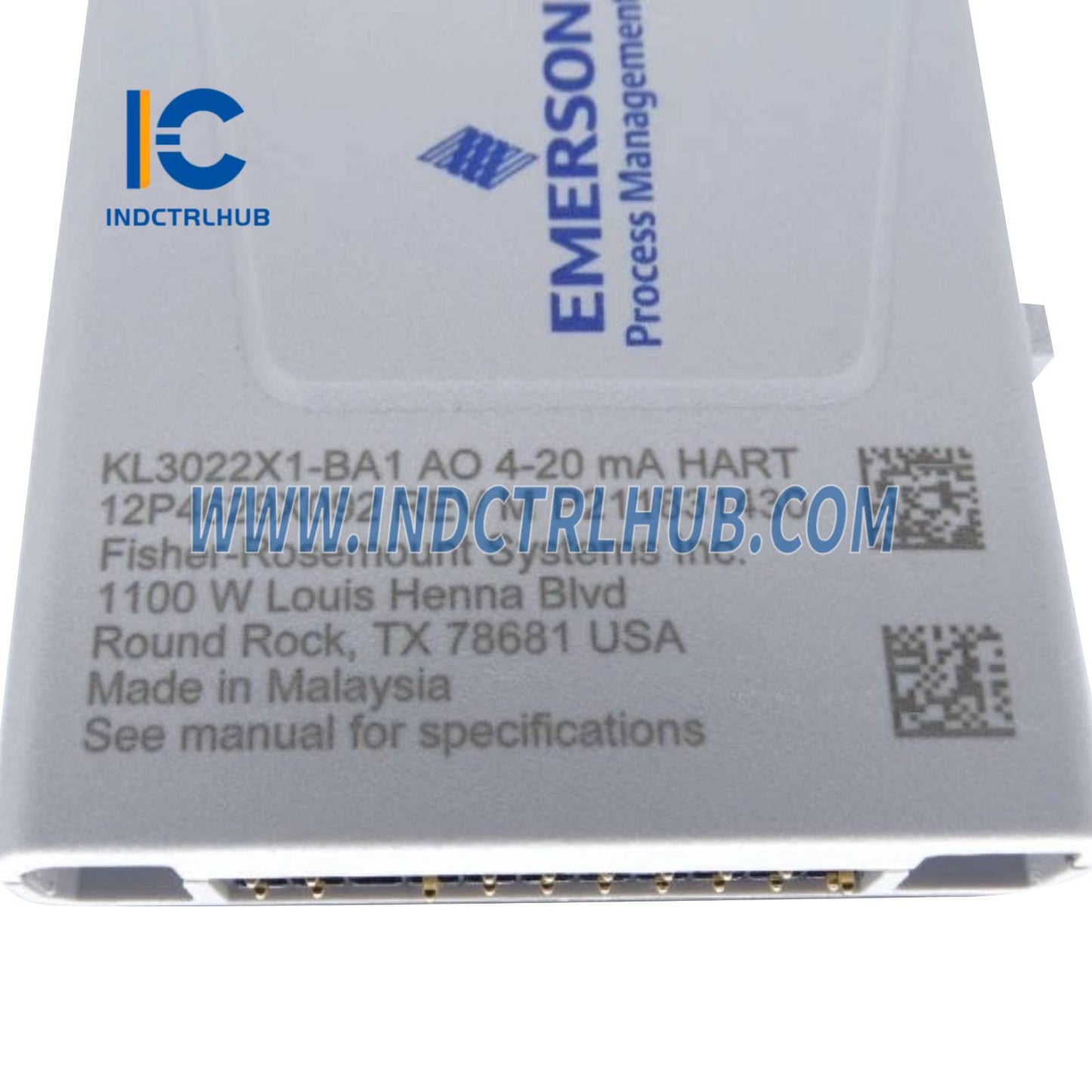

| Nom du produit | Sortie analogique 4-20 mA HART CHARM |
| Numéro de modèle | SE4304T01 |
| Catégorie | CHARMs d'instrumentation basse tension |
| Fonction | Fournit une sortie 4-20 mA avec ou sans communication HART |
| Compatibilité du système | DeltaV v11.3.1 ou ultérieur (avec contrôleurs SD Plus, SX, SQ, MQ, MX, PK) |
| Bornier | Compatible avec le bornier standard CHARM (SE4501) ou le bornier à alimentation injectée avec fusible (SE4502) |
Spécifications Matérielles et Électriques
| Spécification | Valeur |
|---|---|
| Types de capteurs | 4-20 mA avec ou sans HART ; 0-20 mA (optionnel) |
| Plage de signal nominale (étendue) | 4-20 mA (0-20 mA optionnel) |
| Gamme complète de signaux | 0 à 24 mA |
| Précision sur la plage de températures | 0,25 % de l'étendue (0 à 60°C) ; 0,5 % de l'étendue (-40 à 70°C) |
| Résolution | Convertisseur D/A 16 bits |
| Étalonnage | Aucun requis |
| Puissance de champ disponible | 20 mA sous une alimentation de 15 V CC dans une charge de 750 Ω |
| Protection du circuit de terrain | Circuit de limitation de courant 24 mA ; déconnexion du câblage sur le terrain |
| Exigence de puissance CHARM | 42 mA max à 24 V CC |
| Dissipation de chaleur CHARM | 0,48 po |
| Prise en charge HART | Passage HART v7 pour AMS ; variable HART v7 et état de l'appareil disponibles pour le contrôle |
| Taux de mise à jour des données HART | Plus rapide que chaque seconde, dépendant de la charge de communication HART et du type d'appareil |
Spécifications environnementales
| Paramètre | Valeur |
|---|---|
| Température de fonctionnement | -40 à 70°C (ou -40 à 60°C pour les boîtiers sans ventilateur) |
| Température de stockage | -40 à 85°C |
| Humidité relative | 5 à 95 %, sans condensation |
| Indice de protection | IP20 |
| Contaminants aéroportés | ISA-S71.04-1985 Classe G3, revêtement conforme |
| Choc | 10 g onde sinusoïdale ½ pour 11 ms |
| Vibration | 1 mm crête à crête de 2 à 13,2 Hz ; 0,7 g de 13,2 à 150 Hz |
Caractéristiques fonctionnelles
| Fonctionnalité |
|---|
| Prend en charge la sortie 4-20 mA avec ou sans communication HART |
| Configurable pour une sortie de 0-20 mA |
| Circuit de limitation de courant (24 mA) pour la protection contre les défauts |
| Indicateurs LED: |
| - Alimentation/Intégrité (bicolore) : Vert fixe (Normal), Vert clignotant (En attente de configuration), Rouge clignotant (Défaut de câblage), Rouge fixe (Défaut interne) |
| - Signal de terrain (Jaune) : Activé (circuit sous tension) pour les sorties discrètes ; indique l'état de la sortie |
| Prise en charge de HART v7 pour le passage et le statut de l'appareil |
Certifications
| Standard | Détails |
|---|---|
| CE | CEM - EN 61326-1 |
| FM (États-Unis) | Classe I, Div 2, Groupes A, B, C, D, T4 ; Classe I, Zone 2, AEx ec [ic] IIC Gc T4 (FM17US0286U) |
| CSA (Canada) | Classe I, Div 2, Groupes A, B, C, D, T4 ; Classe I, Zone 2, Ex ec [ic] IIC Gc T4 (FM17CA0145U) |
| ATEX | II 3G Ex nA [nL] IIC Gc; II 3G Ex ec [ic] IIC Gc (FM19ATEX0173U) |
| IEC-Ex | Ex ec [ic] IIC Gc (IECEx FMG 19.0019U) |
| Marin | Certificat ABS d'évaluation de conception, Certificat maritime DNV |
| Achille | CIOC : Niveau 1 (v13.3.1) ; CIOC2 : Niveau 2 (v14.3) |
Physique & Installation
| Paramètre | Détails |
|---|---|
| Type d'installation | Monté sur la plaque de base CHARM (rail DIN) |
| Câblage | 2 ou 4 bornes à cage à vis, 0,32–2,5 mm² (22–14 AWG), longueur de dénudage de 7–9 mm (blocs de jonction SE4501 ou SE4502) |
| Cléage | Les publications de verrouillage sont automatiquement définies lors de la première insertion de CHARM ; peuvent être réinitialisées manuellement pour changer le type de CHARM |
| Retrait/Insertion | Ne peut pas être retiré ou inséré lorsque l'alimentation du système est activée, sauf si la zone n'est pas dangereuse ; une évaluation de la boucle E/S est requise pour les nœuds à énergie limitée |
| Entretien | Aucune pièce réparable par l'utilisateur ; étalonnage non requis |
Installation en zone dangereuse
| Paramètre | Détails |
|---|---|
| Instructions d'installation | Se référer au document 12P5403 « DeltaV Electronic Marshalling Digital Automation System (sous-système CHARM I/O) Instructions d'installation Zone 2 » |
| Directives supplémentaires | Suivez le manuel « DeltaV S-series and CHARMs Hardware Installation » |
| Normes des zones dangereuses | Convient pour Classe I, Div 2, Groupes A, B, C, D, T4 ; Classe I, Zone 2, AEx/Ex ec [ic] IIC Gc T4 ; ATEX II 3G Ex nA [nL] IIC Gc et Ex ec [ic] IIC Gc |
Informations de commande
| Description | Numéro de modèle |
|---|---|
| Sortie analogique 4-20 mA HART CHARM | SE4304T01 |
| Bloc de bornes standard CHARM | SE4501 |
| Bloc de bornes à puissance injectée fusionnée | SE4502 |
