Product Description
Présentation du produit
| Paramètre | Détails |
|---|---|

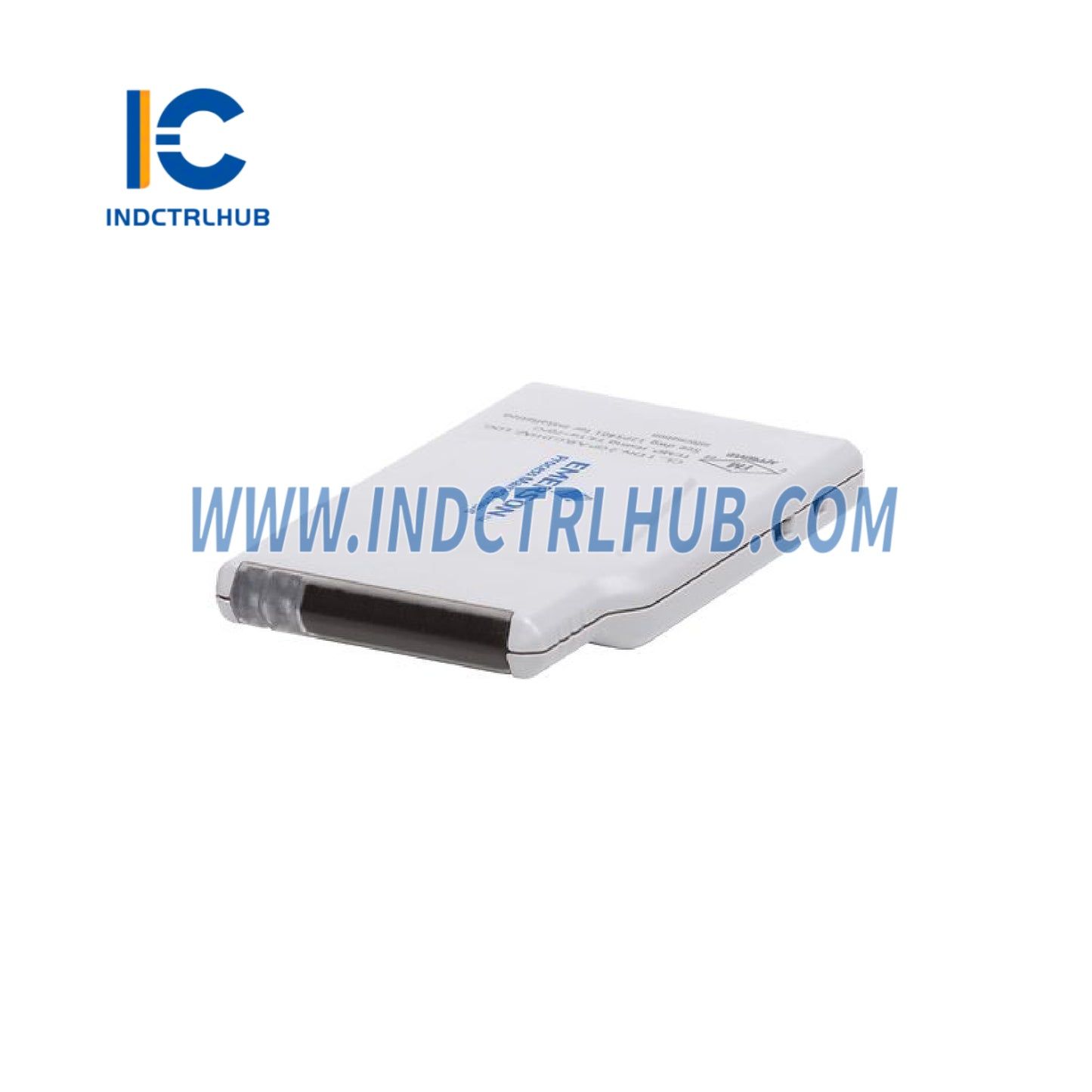

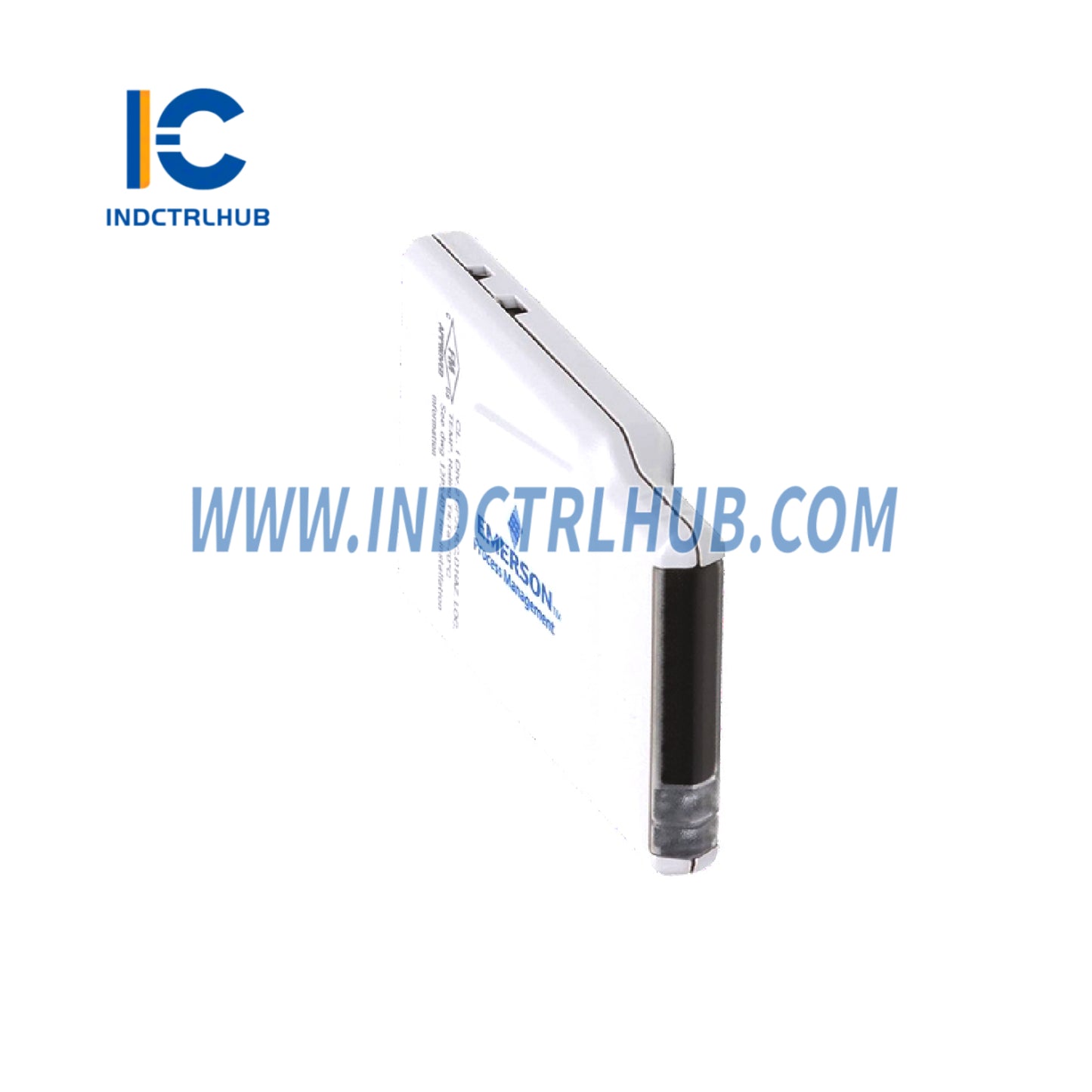

| Nom du produit | Entrée Thermocouple/mV CHARM |
| Numéro de modèle | SE4303T02 (Numéro de pièce alternatif : KL3032X1-BA1) |
| Catégorie | CHARMs d'instrumentation basse tension |
| Fonction | Fournit une entrée pour les capteurs thermocouples ou les sources de tension de faible niveau (mV) |
| Compatibilité du système | DeltaV v11.3.1 ou ultérieur (avec contrôleurs SD Plus, SX, SQ, MQ, MX, PK) |
| Bornier | Compatible avec SE4504 (borne thermocouple/mV), livré en assemblage SE4303T52 |
Spécifications Matérielles et Électriques
| Spécification | Valeur |
|---|---|
| Types de capteurs | Thermocouples (B, E, J, K, N, R, S, T, non caractérisé) ; mV (±20 mV, ±50 mV, ±100 mV) |
| Plage de signal pleine échelle | Voir le tableau des spécifications du type de capteur ci-dessous |
| Précision | Voir le tableau des spécifications du type de capteur ci-dessous |
| Répétabilité | 0,05 % de la portée |
| Résolution | Convertisseur A/N 24 bits ; la résolution dépend du type de capteur (voir tableau ci-dessous) |
| Étalonnage | Aucun requis |
| Compensation de jonction froide (CJC) | Précision : ±1,0°C ; Plage : -40 à 85°C |
| Rejet en mode commun DC/50/60 Hz | 90 dB typique |
| Isolement | Chaque capteur galvanique isolé, testé en usine à 1000 V CC |
| Détection de capteur ouvert | Oui, avec un courant de détection de 45 nA |
| Exigence de puissance CHARM | 22 mA max à 24 V CC |
| Dissipation de chaleur CHARM | 0,30 W |
Spécifications du type de capteur Spécifications environnementales
| Paramètre | Valeur |
|---|---|
| Température de fonctionnement | -40 à 70°C (ou -40 à 60°C pour les boîtiers sans ventilateur) |
| Température de stockage | -40 à 85°C |
| Humidité | 5 à 95 %, sans condensation |
| Indice de protection | IP20 |
| Contaminants | ISA-S71.04-1985 Classe G3, revêtement conforme |
| Choc | onde sinusoïdale ½ de 10g pendant 11 ms |
| Vibration | 1 mm crête à crête de 2 à 13,2 Hz ; 0,7g de 13,2 à 150 Hz |
Caractéristiques fonctionnelles
| Fonctionnalité |
|---|
| Prend en charge une variété de types de thermocouples et de sources de tension de faible niveau (mV) |
| Comprend une compensation de jonction froide (CJC) pour des lectures précises de thermocouples |
| Détection de capteur ouvert avec un courant de 45 nA pour l'identification des défauts |
| Isolation galvanique pour chaque capteur, testée à 1000 V CC |
| Indicateurs LED: |
| - Alimentation/Intégrité (Bicolore) : Vert fixe (Normal), Vert clignotant (En attente de configuration), Rouge clignotant (Défaut de câblage), Rouge fixe (Défaut interne) |
| - Signal de terrain (Jaune) : Non applicable aux entrées analogiques |
Certifications
| Standard | Détails |
|---|---|
| CE | CEM - EN 61326-1 |
| FM (États-Unis) | Classe I, Div 2, Groupes A, B, C, D, T4 ; Classe I, Zone 2, AEx ec [ic] IIC Gc T4 |
| CSA (Canada) | Classe I, Div 2, Groupes A, B, C, D, T4 ; Classe I, Zone 2, Ex ec [ic] IIC Gc T4 |
| ATEX | II 3G Ex ec [ic] IIC T4 Gc |
| IEC-Ex | Ex ec [ic] IIC Gc |
| Marin | Certificat ABS d'évaluation de conception, Certificat maritime DNV |
| Achille | CIOC : Niveau 1 (v13.3.1) ; CIOC2 : Niveau 2 (v14.3) |
Physique & Installation

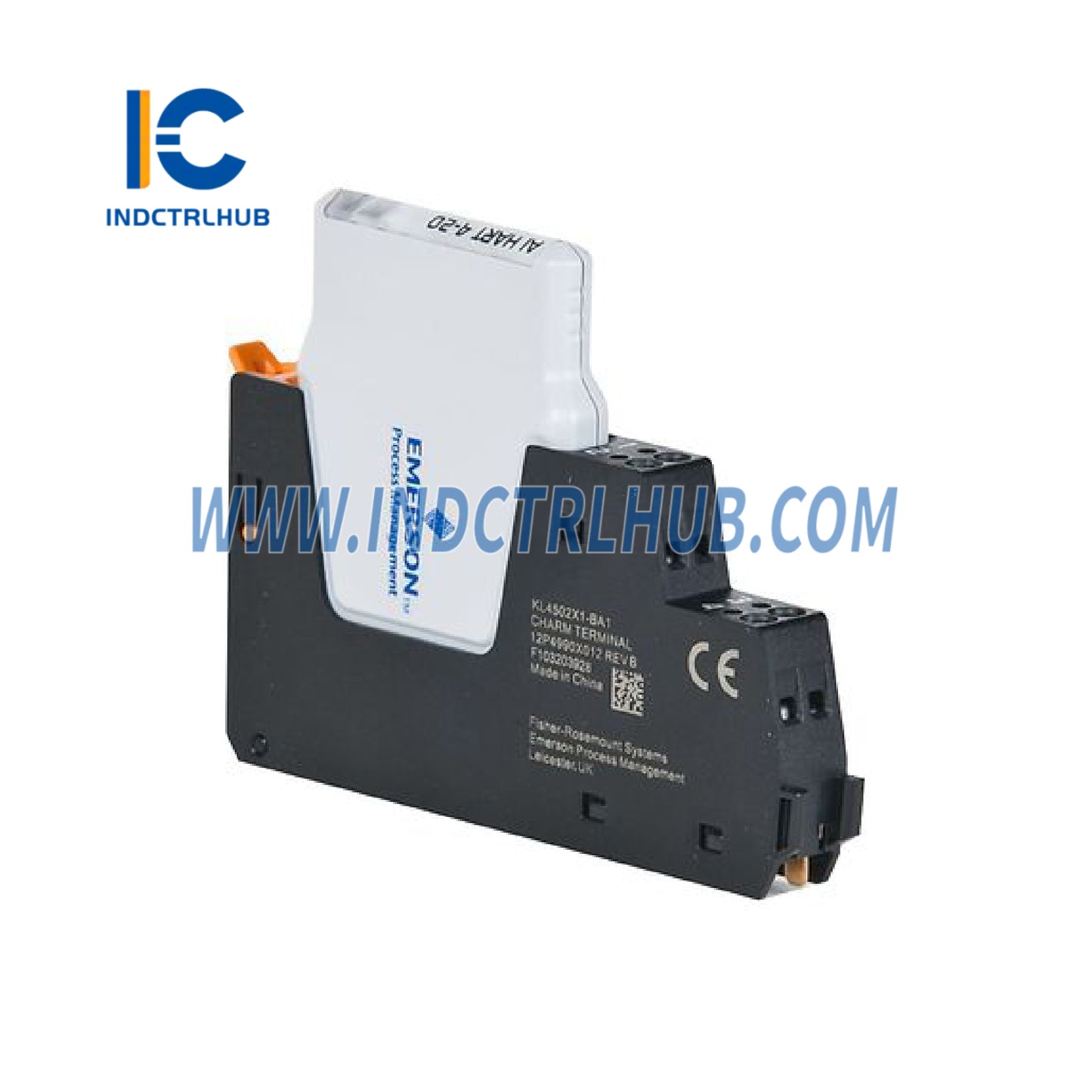

| Paramètre | Détails |
|---|---|
| Type d'installation | Monté sur la plaque de base CHARM (rail DIN) |
| Câblage | 2 bornes à cage à vis, 0,32–2,5 mm² (22–14 AWG), longueur de dénudage de 7–9 mm (borne SE4504) |
| Cléage | Positions des clés corrigées pour éviter les incompatibilités ; livré en assemblage avec le bloc terminal SE4504 |
| Retrait/Insertion | Ne peut pas être retiré ou inséré lorsque l'alimentation du système est activée, sauf si la zone n'est pas dangereuse ; une évaluation de la boucle E/S est requise pour les nœuds à énergie limitée |
| Assemblée | Typiquement commandé comme SE4303T52 (CHARM d'entrée Thermocouple/mV avec bloc de bornes Thermocouple/mV) |
Informations de commande
| Description | Numéro de modèle |
|---|---|
| Entrée Thermocouple/mV CHARM | SE4303T02 |
| Entrée Thermocouple/mV CHARM avec bloc de bornes Thermocouple/mV | SE4303T52 |
| Bloc de bornes Thermocouple/mV | SE4504 |
