Product Description

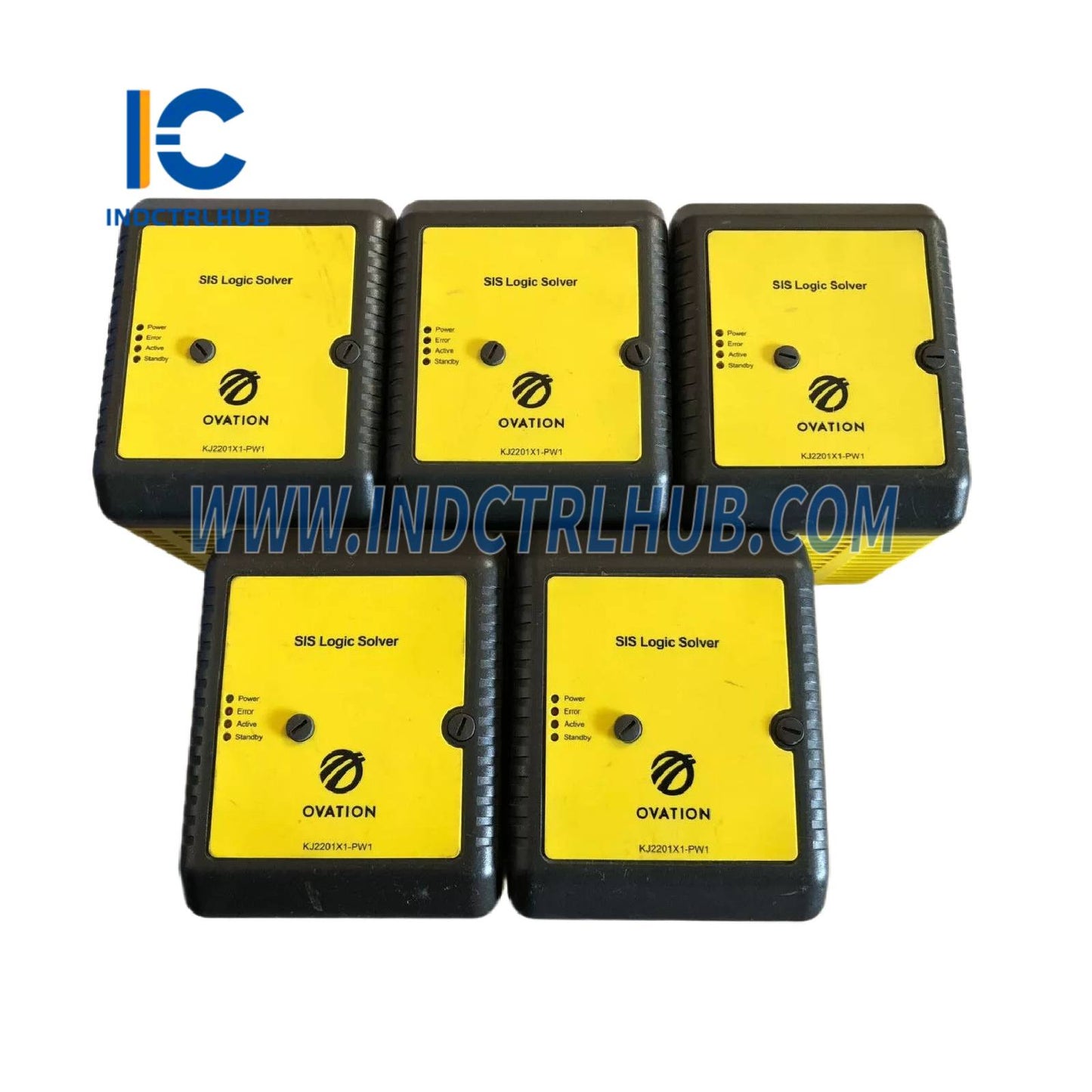

Emerson KJ2201X1-PW1 DeltaV SIS Smart Logic Solver
- Fabricant : Emerson
- Model/Part Number: KJ2201X1-PW1
- Description : DeltaV Safety Instrumented System (SIS) Smart Logic Solver, E/S configurable 16 canaux
Aperçu
- Le Emerson KJ2201X1-PW1 est un Smart Logic Solver (SLS) conçu pour le DeltaV Safety Instrumented System (SIS). Il exécute des fonctions instrumentées de sécurité (SIF) pour garantir la sécurité des processus dans des applications industrielles critiques, telles que le pétrole et le gaz, la chimie, la production d'énergie et l'industrie pharmaceutique. Le module prend en charge des configurations d'E/S flexibles et respecte les normes de sécurité pour un fonctionnement fiable dans des environnements dangereux.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Modèle | KJ2201X1-PW1 |
| Série | DeltaV SIS |
| Taper | Solveur logique intelligent, E/S configurable 16 canaux |
| Canaux d'E/S | 16 canaux configurables (Entrée discrète, Sortie discrète, Entrée analogique HART, Sortie à deux états HART) |
| Puissance d'entrée | 24 VDC, 1,0 A (plus alimentation de terrain, 5,0 A au total) |
| Normes de sécurité | IEC 61131-3, IEC 61508 (SIL 1, 2, 3) |
| Communication | Bus SISnet à double canal, protocole HART |
| Redondance | Prend en charge les paires redondantes pour la tolérance aux pannes |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Humidité relative | 5 % à 95 %, sans condensation |
| Indice de protection | IP20 |
| Contaminants aéroportés | ISA-S71.04-1985 Classe G3, revêtement conforme |
| Montage | Rail DIN de type T, support de 8 largeurs (emplacements impairs 1, 3, 5, 7 ; les paires redondantes utilisent quatre emplacements) |
| Poids | Environ 0,5 kg |
| Certifications | CE, CSA, FM, ATEX, IECEx |
| Compatibilité du système | DeltaV v10.3 ou ultérieur |
Informations supplémentaires
- Fonctionnalité : Le KJ2201X1-PW1 exécute la logique de sécurité selon IEC 61131-3 et IEC 61508, prenant en charge les applications SIL 1, 2 et 3. Ses 16 canaux E/S configurables gèrent les entrées/sorties discrètes, les entrées analogiques (HART) et les sorties à deux états HART. Le module prend en charge la redondance pour une haute disponibilité, une installation à chaud échangeable pour un temps d'arrêt minimal, et des diagnostics avancés pour la détection des défauts. Il utilise le protocole HART pour la communication avec les dispositifs de terrain intelligents.
