Product Description

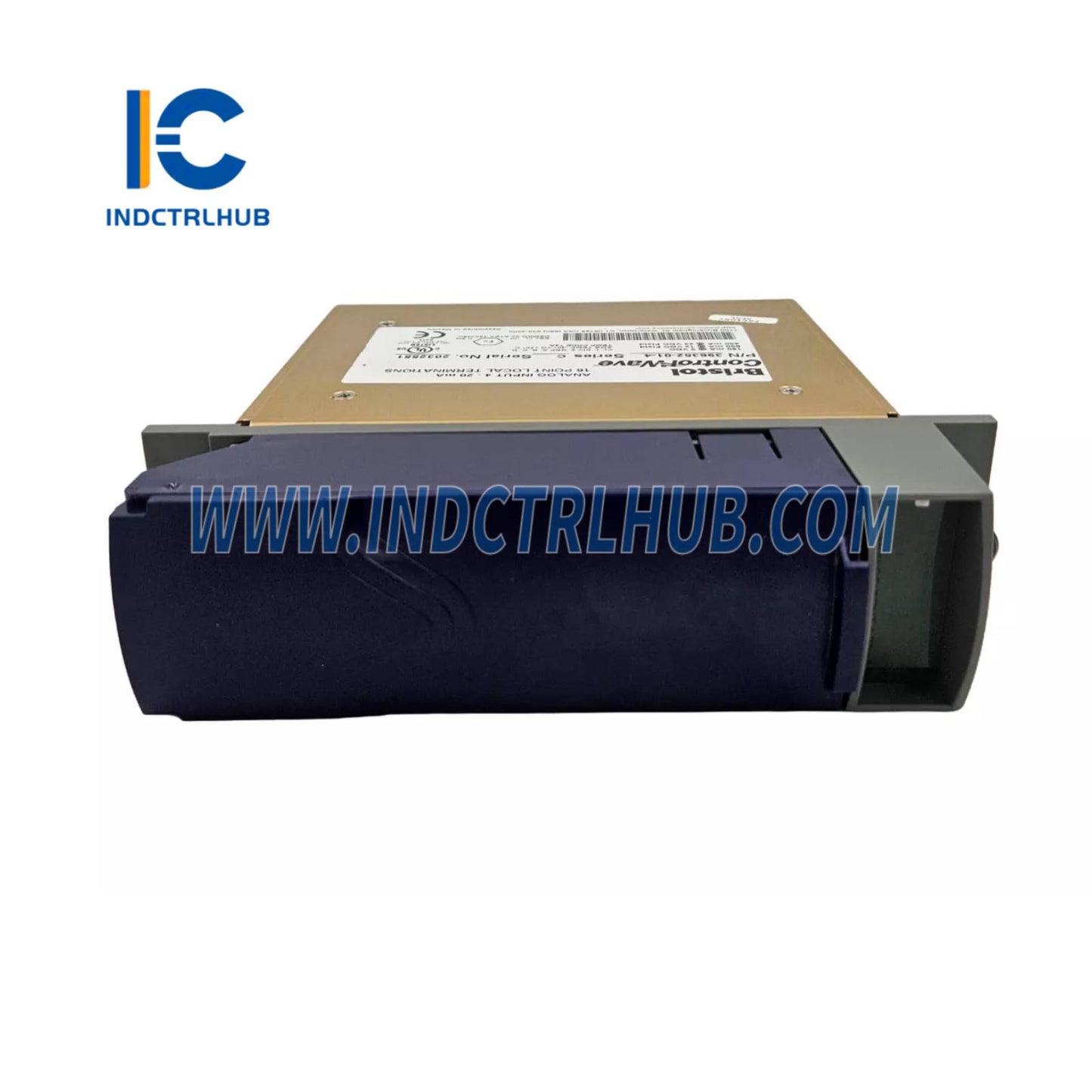

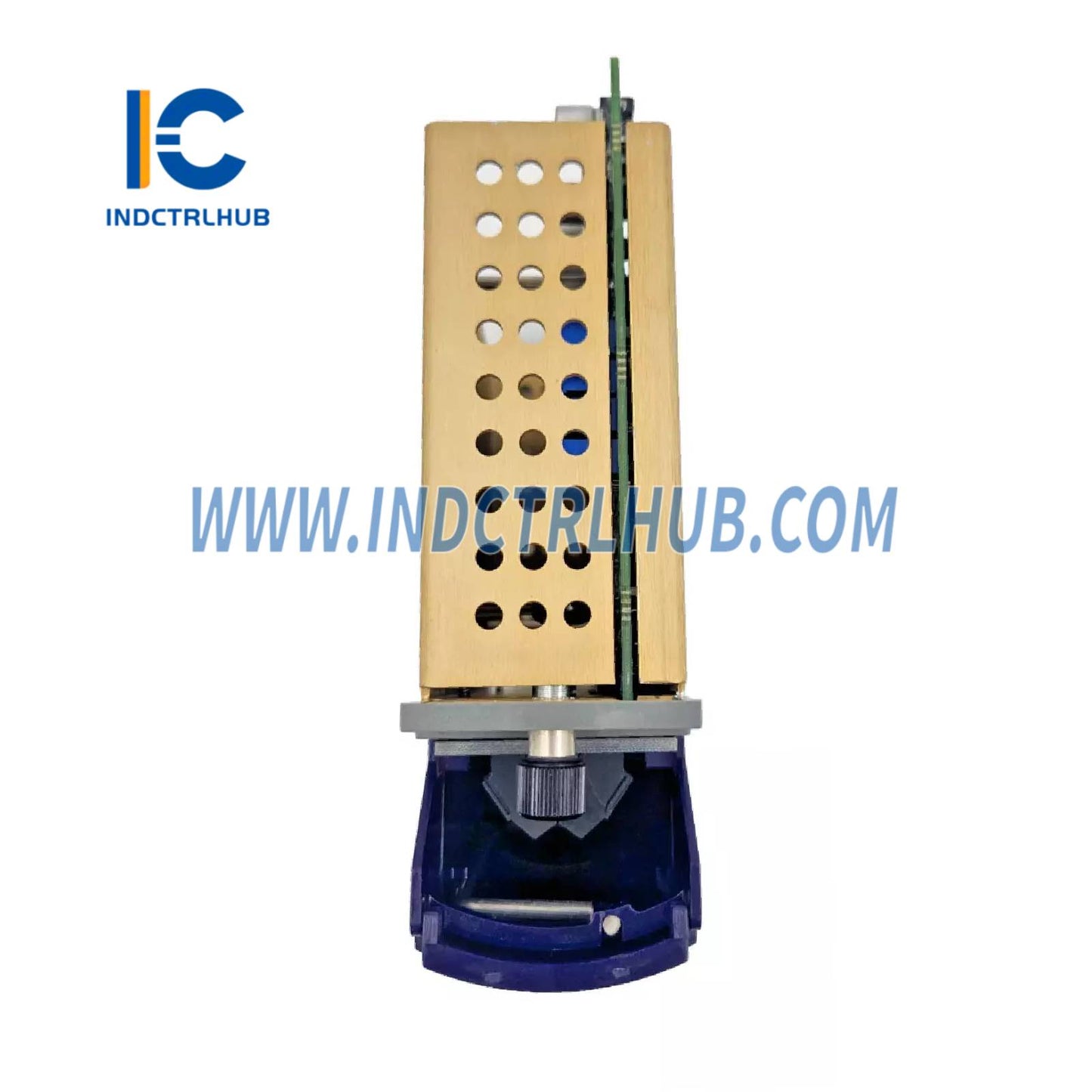

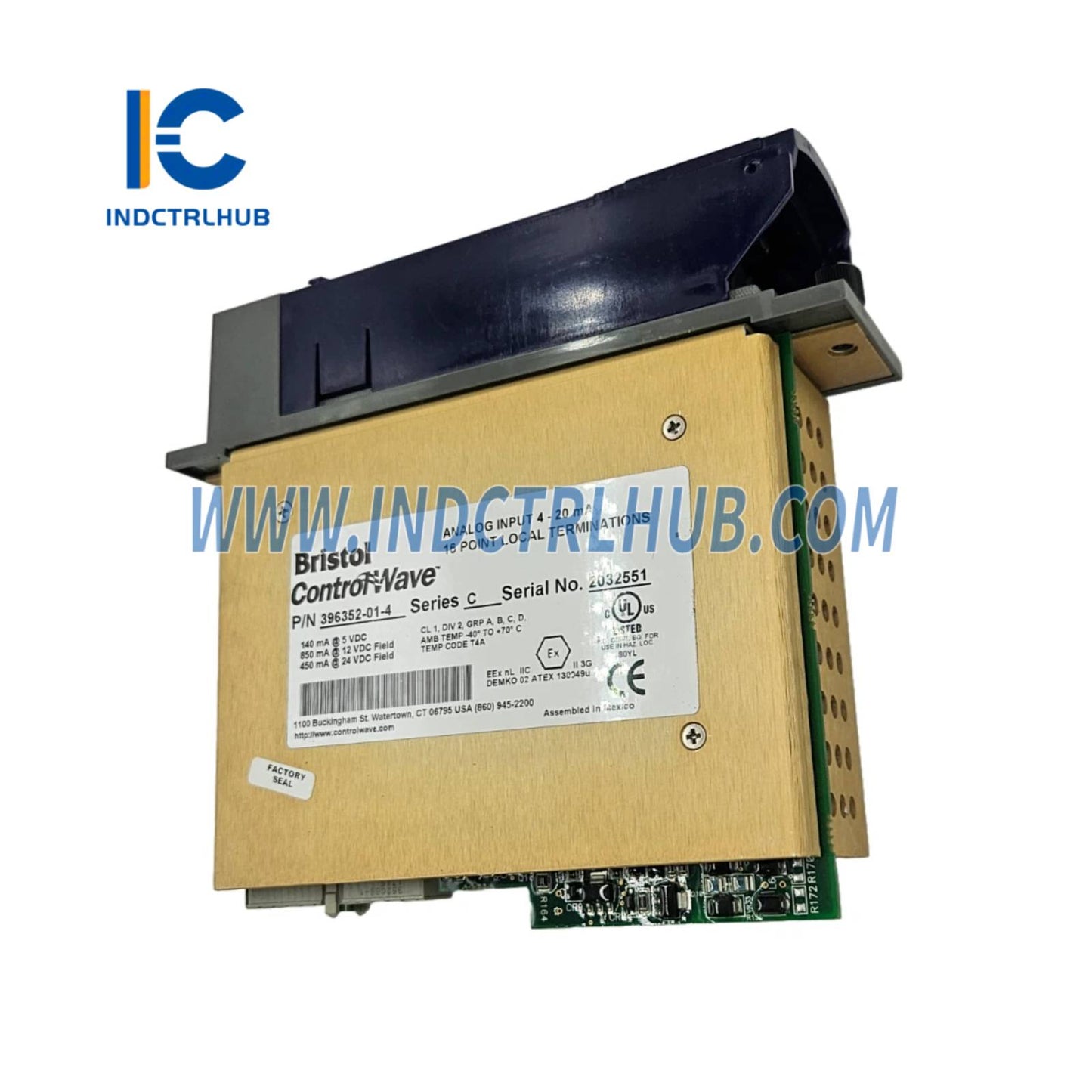

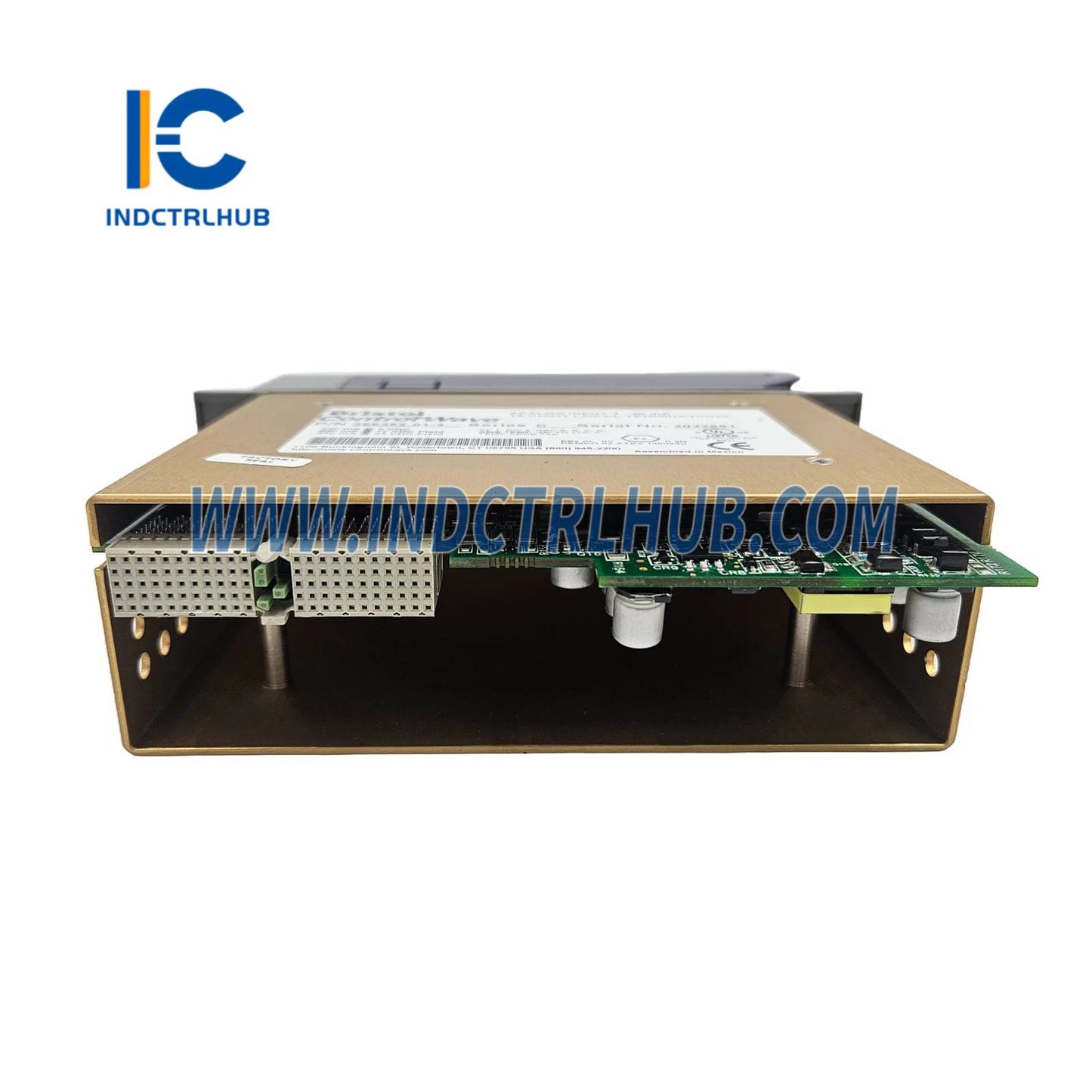

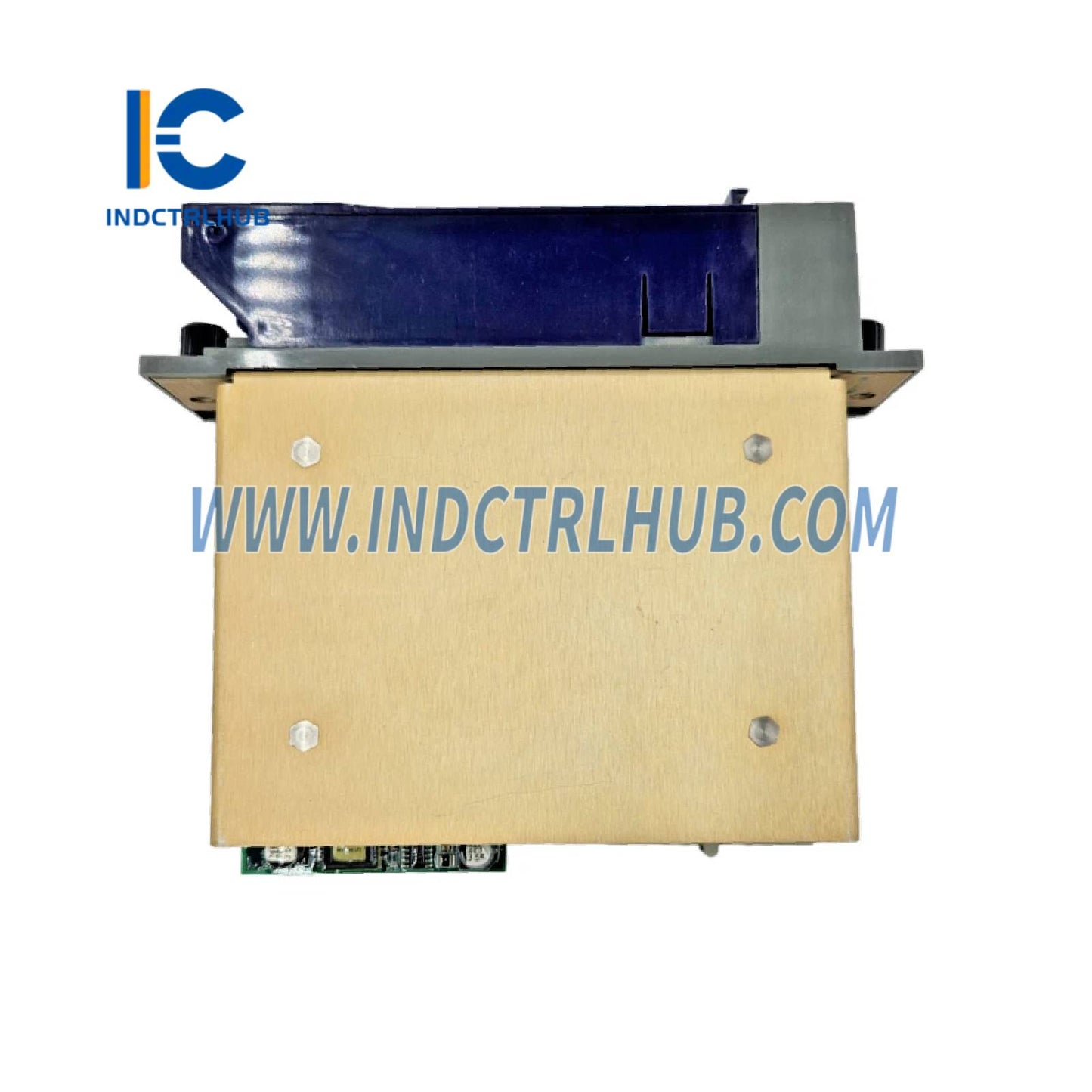

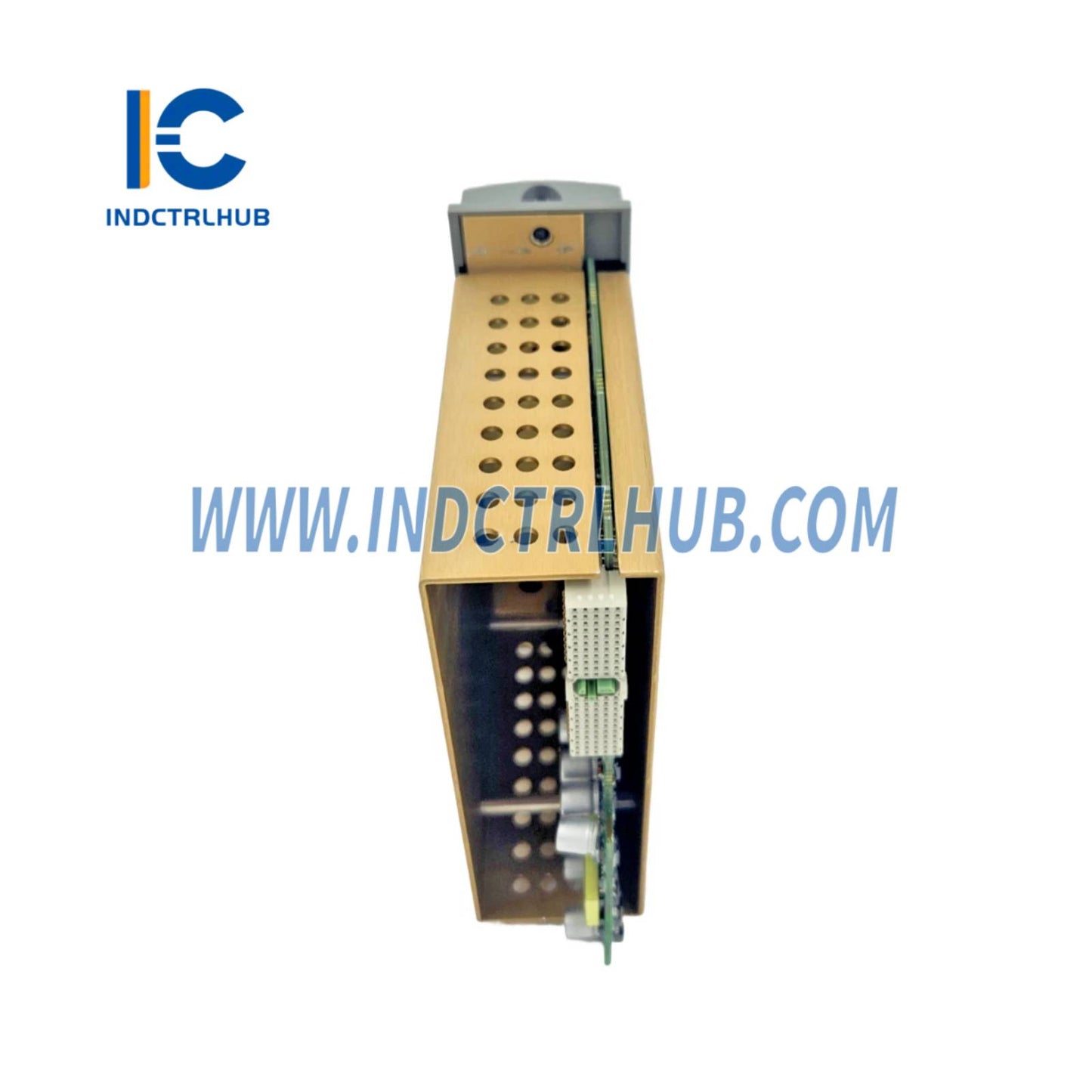

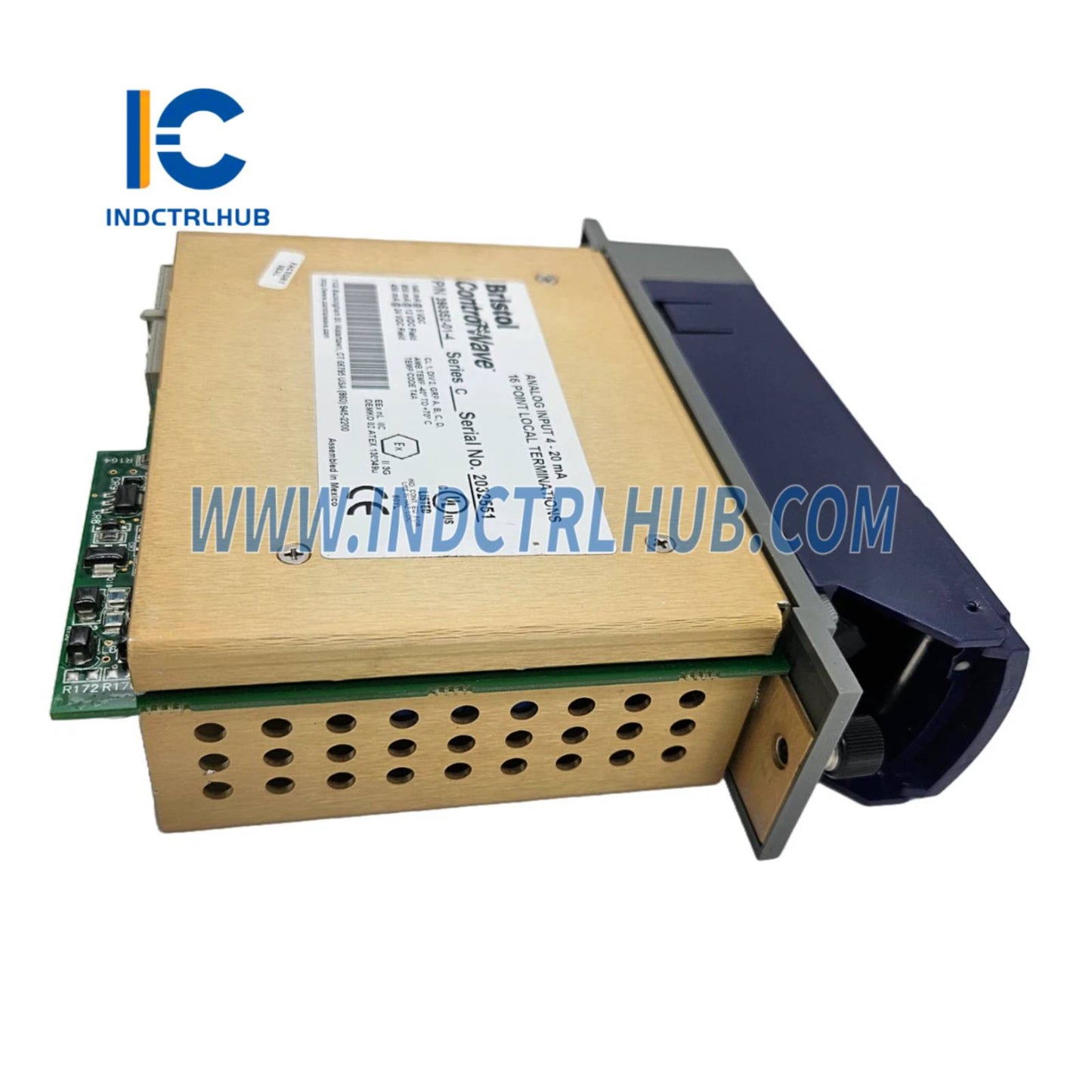

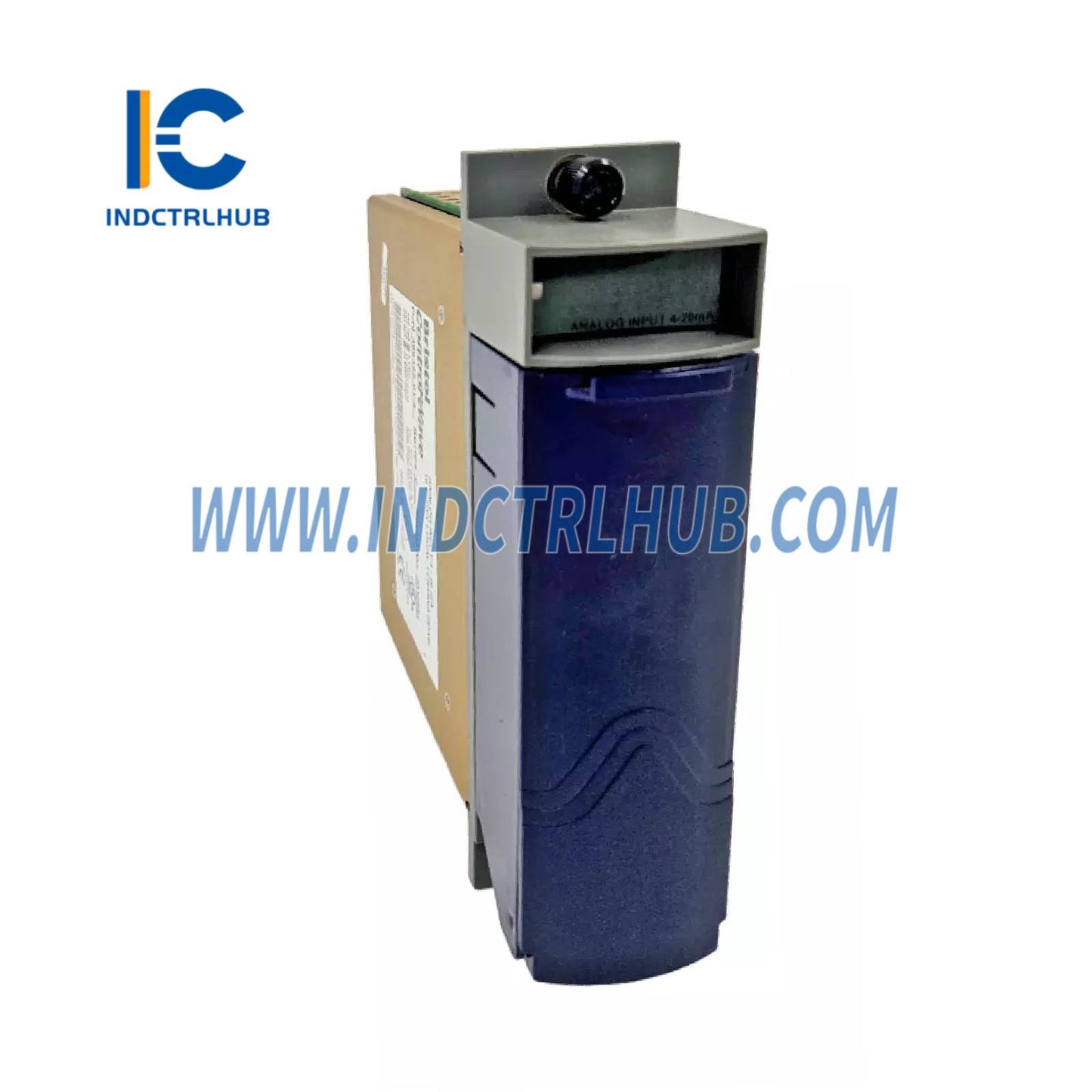

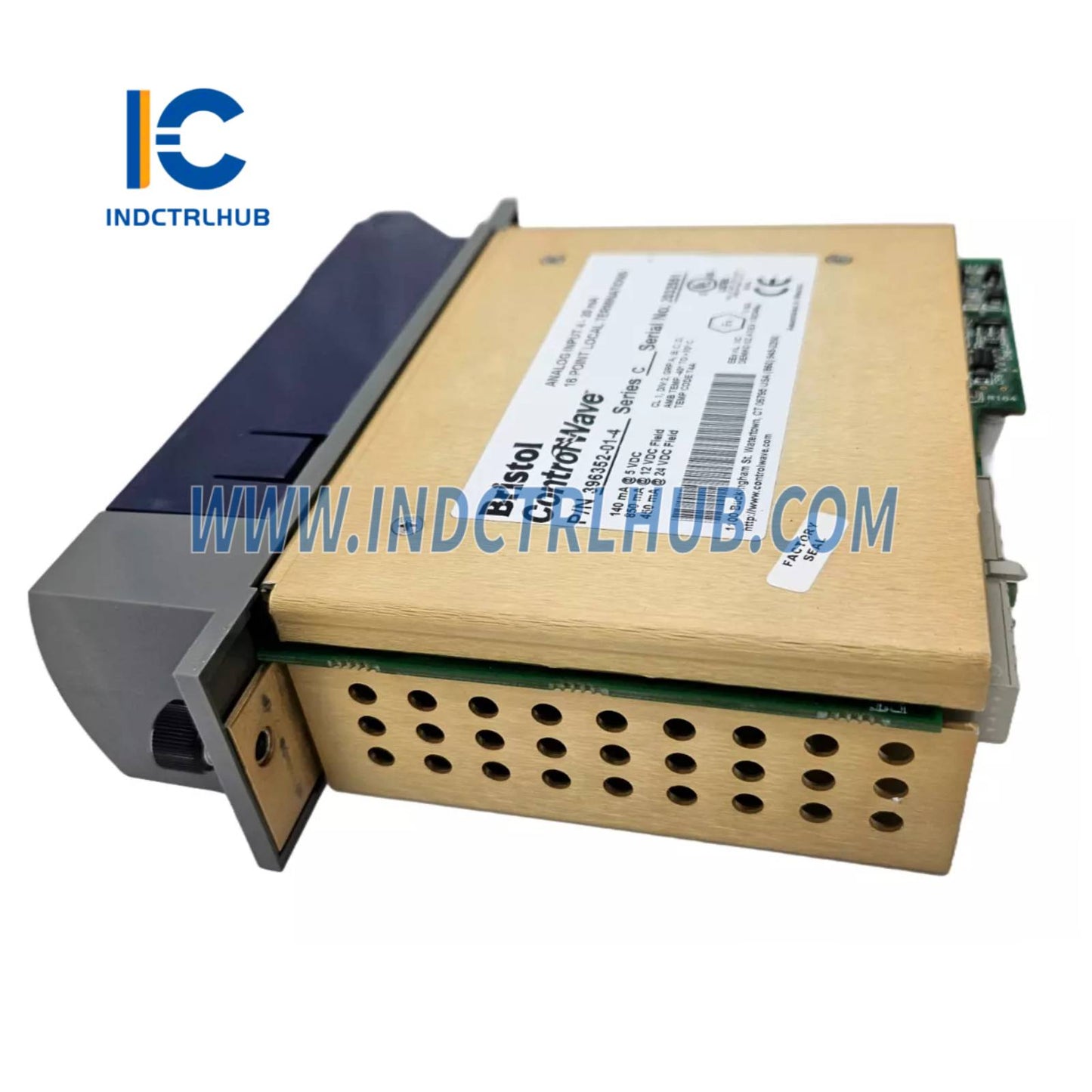

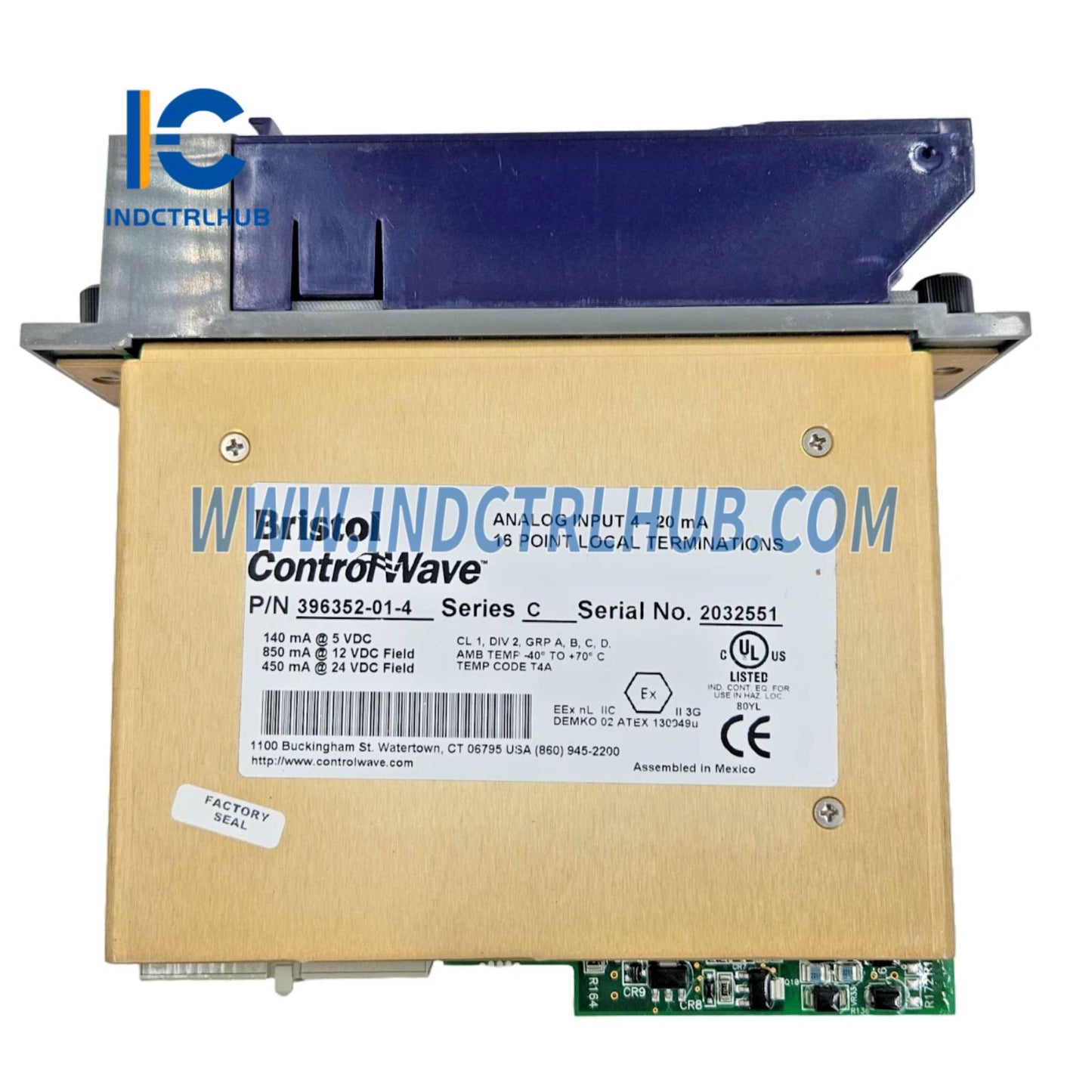

Emerson 396352-01-4 ControlWave Module d'entrée/sortie numérique
- Fabricant : Emerson
- Numéro de modèle/pièce : 396352-01-4
- Description : Module d'entrée/sortie numérique ControlWave, 16 canaux d'entrée, 8 canaux de sortie, non isolé, terminaison locale
Aperçu
- Le Emerson 396352-01-4 est un module d'entrée/sortie numérique pour la série ControlWave de contrôleurs d'automatisation programmables (PAC) et d'unités terminales distantes (RTU). Il dispose de 16 canaux d'entrée numérique non isolés et de 8 canaux de sortie numérique non isolés, permettant la surveillance et le contrôle des dispositifs de terrain tels que les interrupteurs, capteurs, relais ou actionneurs. Le module est conçu pour des applications d'automatisation industrielle, notamment dans le secteur du pétrole et du gaz, le traitement de l'eau et la fabrication, garantissant un fonctionnement fiable dans les systèmes de contrôle distribués.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Modèle | 396352-01-4 |
| Série | ControlWave |
| Taper | Module d'entrée/sortie numérique, non isolé |
| Canaux d'entrée | 16 entrées numériques |
| Canaux de sortie | 8 sorties numériques |
| Type d'entrée | Contact sec, 24 VDC nominal |
| Plage de tension d'entrée | 10,7 à 30 VCC |
| Courant d'entrée | 5 mA typique par canal |
| Type de sortie | Drain ouvert, tirant, 24 VDC nominal |
| Plage de tension de sortie | 10,7 à 30 VCC |
| Courant de sortie | 500 mA maximum par canal, 4 A au total |
| Isolement | Non isolé, masse commune |
| Terminaison | Terminaison locale via des borniers |
| Consommation d'énergie | 1,8 W typique (hors appareils de terrain) |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Humidité relative | 5 % à 95 %, sans condensation |
| Indice de protection | IP20 |
| Contaminants aéroportés | ISA-S71.04-1985 Classe G3, revêtement conforme |
| Montage | Montage sur rail DIN ou panneau, sur châssis ControlWave |
| Poids | Environ 0,4 kg |
| Certifications | CE, CSA, ATEX, IECEx (Zone 2) |
| Compatibilité du système | ControlWave Micro, ControlWave Express, ControlWave EFM |
Informations supplémentaires
- Fonctionnalité : Le 396352-01-4 intègre 16 entrées numériques pour la surveillance d'appareils tels que des interrupteurs ou des capteurs et 8 sorties numériques pour le contrôle d'appareils tels que des relais ou des vannes. Les entrées prennent en charge des signaux à contact sec, tandis que les sorties offrent un contrôle en drain ouvert avec une capacité de 500 mA par canal. Les borniers locaux simplifient le câblage sur site. Le module communique avec le CPU ControlWave via le bus système, prenant en charge des protocoles tels que Modbus, DNP3 et BSAP, et est configuré à l'aide du logiciel ControlWave Designer avec la bibliothèque de blocs fonctionnels ACCOL III.
