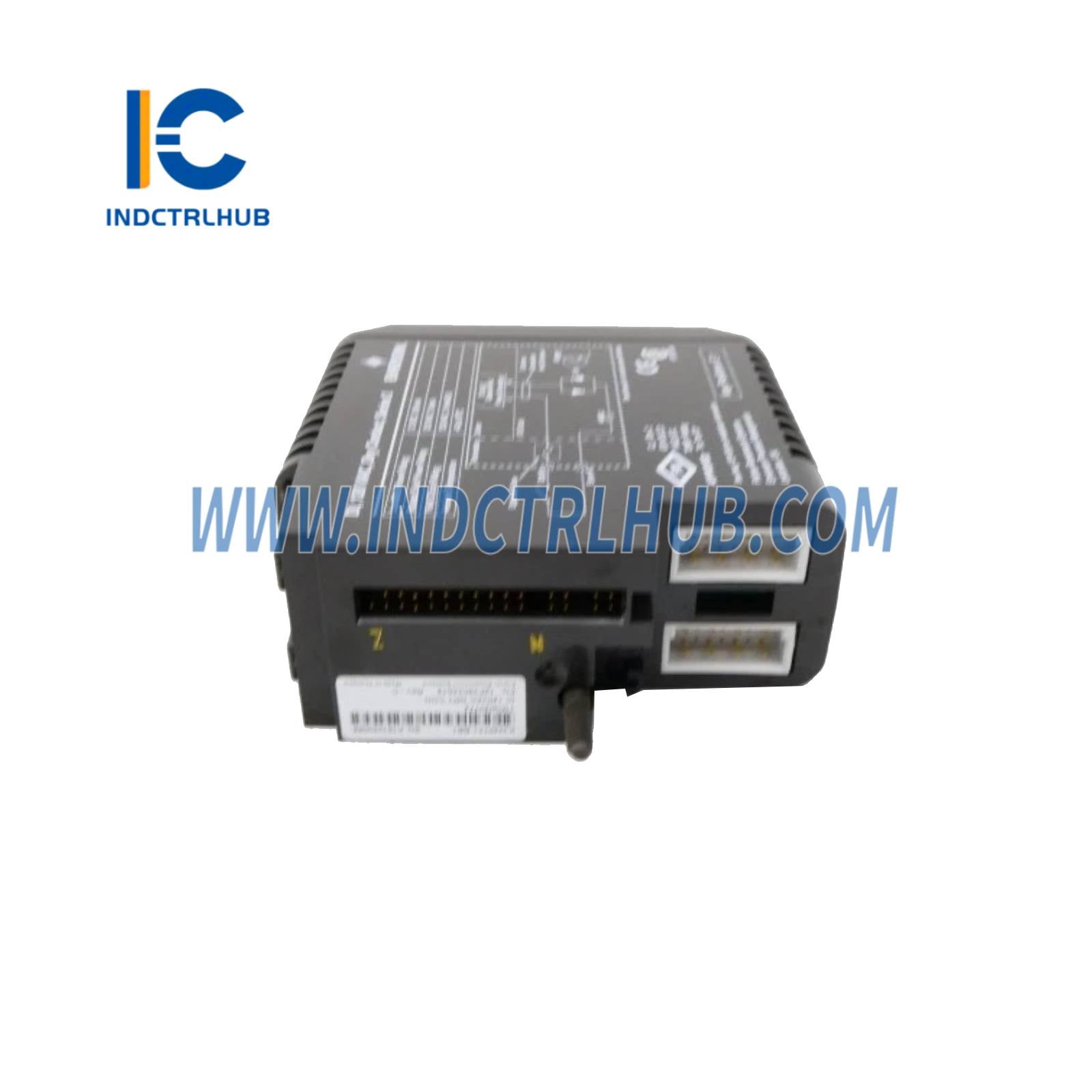

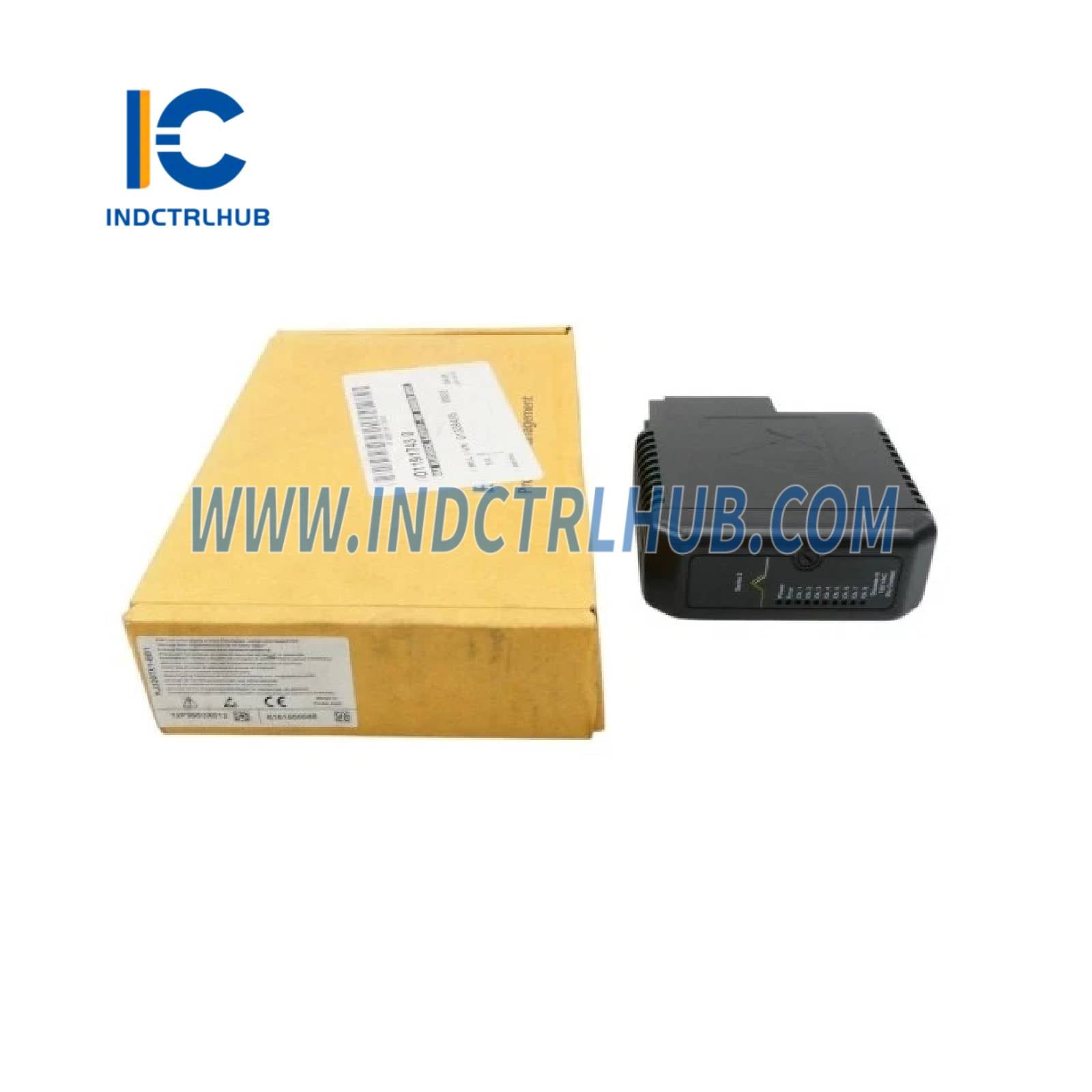

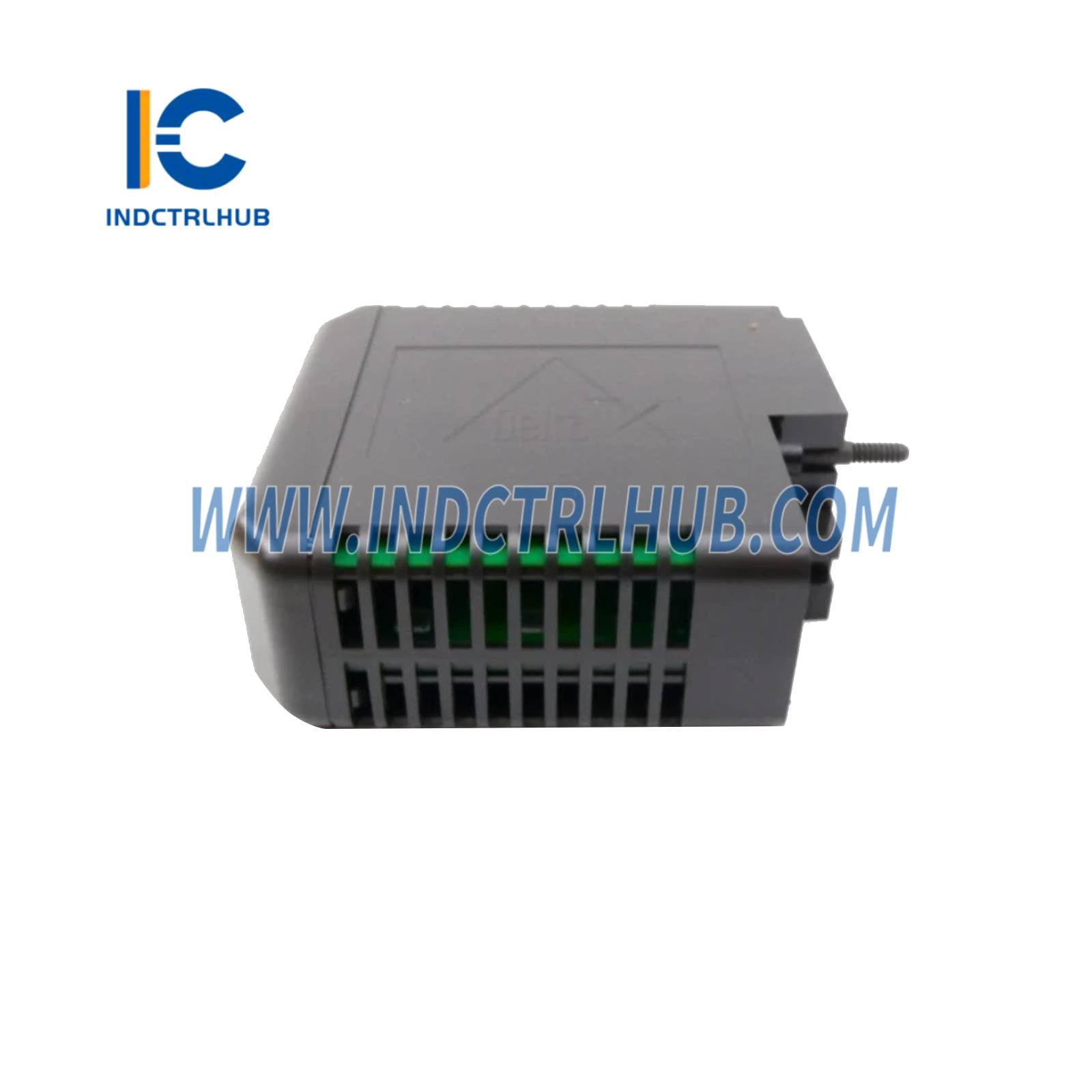

Emerson 12P3903X012 KJ3223X1-BA1 Entrée Analogique CHARM
Présentation du produit
- Le Emerson 12P3903X012, également référencé sous le nom de KJ3223X1-BA1, est un module de caractérisation d'entrée analogique (CHARM) conçu pour le système de contrôle distribué DeltaV (DCS) avec marshalling électronique de la série S. Ce module traite des signaux d'entrée analogiques 4-20 mA avec communication HART provenant d'appareils de terrain tels que des transmetteurs de pression, de température ou de débit pour des applications de contrôle de processus. Il est largement utilisé dans des industries telles que le pétrole et le gaz, la chimie et la production d'énergie, offrant une intégration flexible avec les systèmes DeltaV grâce au marshalling électronique.
Spécifications techniques
- Le 12P3903X012 (KJ3223X1-BA1) présente les spécifications suivantes selon la documentation Emerson et les sources industrielles :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | 12P3903X012 (KJ3223X1-BA1) |
| Fabricant | Emerson |
| Description | AI 4-20 mA HART CHARM |
| Série | DeltaV S-series (CHARM) |
| Type d'entrée | Entrée analogique 4-20 mA avec HART (appareils 2 fils ou 4 fils) |
| Plage d'entrée | 4-20 mA (échelle linéaire) |
| Précision | ±0,1% de la portée |
| Résolution | Convertisseur A/N 16 bits |
| Exigence de puissance CHARM | Max. 30 mA à 24 VDC |
| Isolement | Isolation galvanique (terrain vers système, 250 V RMS) |
| Alimentation en boucle | Alimentation en boucle 24 VCC pour transmetteurs 2 fils (avec bloc de bornes approprié) |
| Prise en charge HART | Prend en charge la communication HART pour le diagnostic et la configuration des appareils |
| Spécifications environnementales | Température ambiante : -40°C à +70°C Choc : 10 g onde sinusoïdale ½ pour 11 ms Vibration : 1 mm crête à crête de 2 à 13,2 Hz ; 0,7 g de 13,2 à 150 Hz Contaminants aéroportés : ISA-S71.04–1985 Classe G3 Humidité relative : 5 % à 95 % sans condensation |
| Dimensions | Environ 30 mm x 30 mm x 130 mm |
| Poids | Environ 0,1 kg |
| Montage | Plaque de base CHARM (par exemple, SS3001 KL4103X1-BA1, montage sur rail DIN) |
Détails supplémentaires
- Le 12P3903X012 inclut les informations supplémentaires suivantes basées sur la documentation Emerson et les sources de l'industrie :
- Fonction : Traite les signaux d'entrée analogiques 4-20 mA avec communication HART, les convertissant en signaux numériques pour le contrôle des processus DeltaV ; prend en charge le Marshalling électronique pour simplifier le câblage et permettre une affectation flexible des E/S ; la fonctionnalité HART permet le diagnostic des appareils, la configuration et la surveillance en temps réel.
