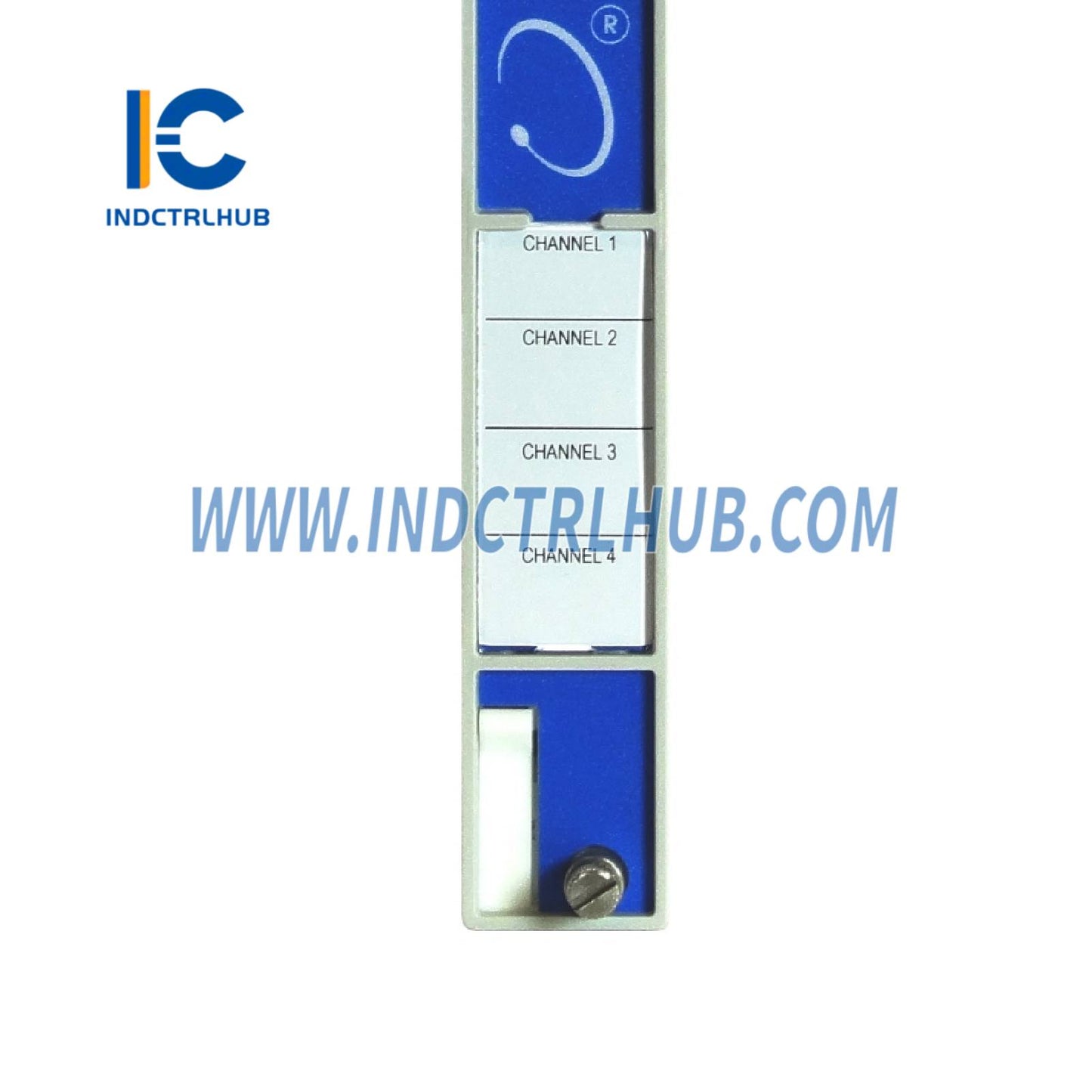

Présentation du produit
| Paramètre | Détails |
|---|---|
| Numéro de pièce | 3500/46-03-00 |
| Numéro de pièce de rechange | 176449-06 |

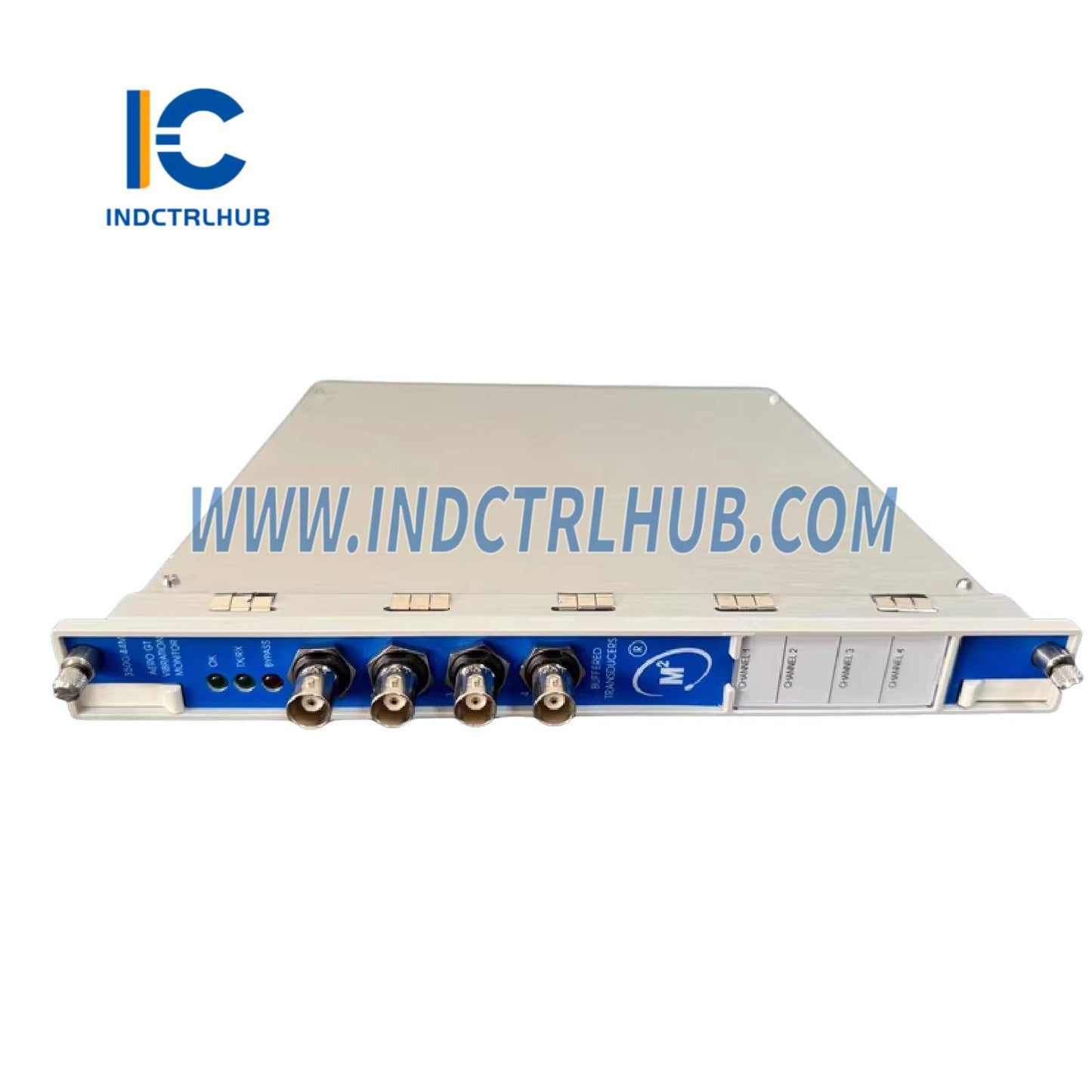

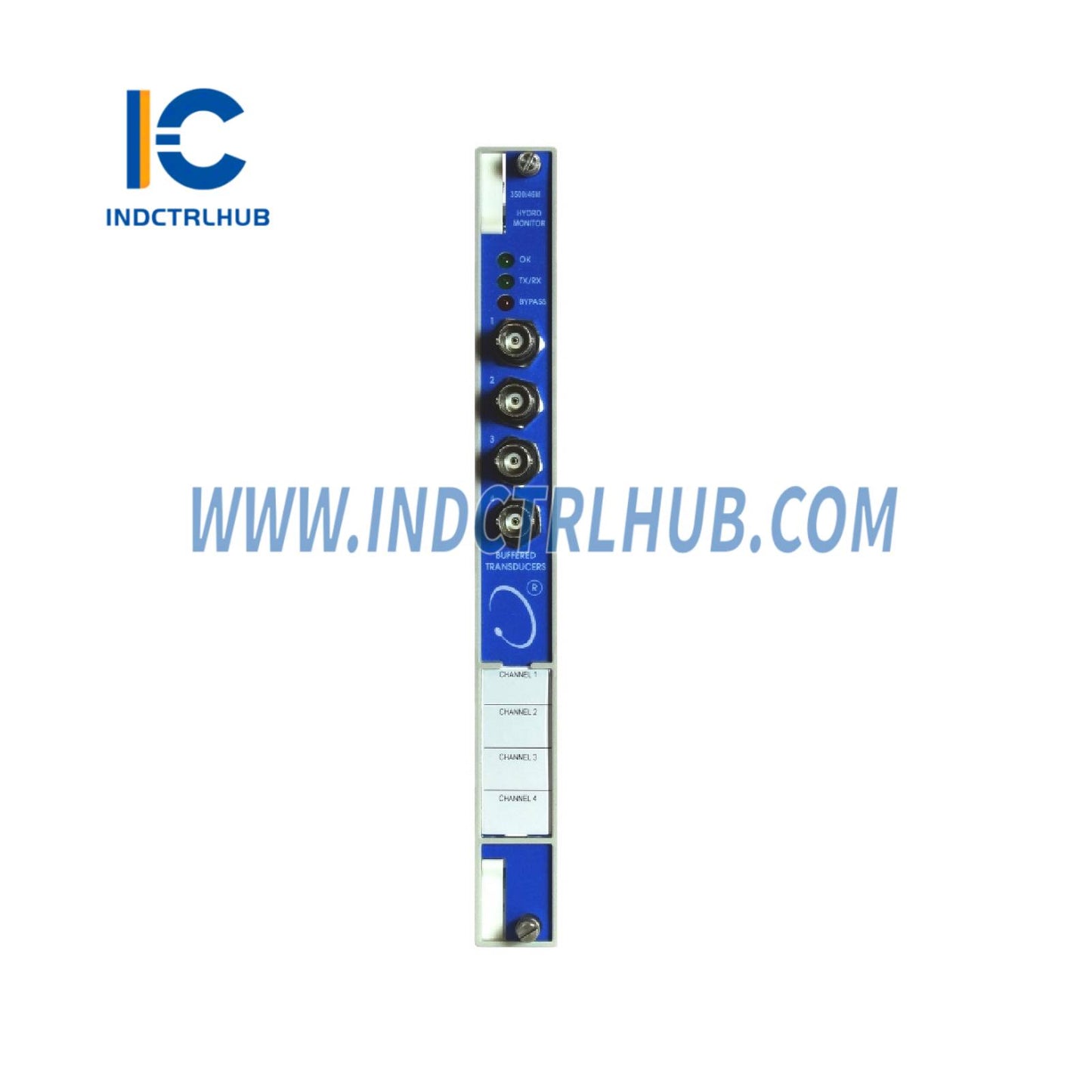

| Nom du produit | Moniteur Hydro 3500/46M, module d'entrée/sortie Multimode Prox/Velom avec terminaisons internes |
| Compatibilité du système | Système de protection des machines 3500 |
Paramètres de configuration
| Paramètre | Valeur |
|---|---|
| Type de module E/S | Module d'entrée/sortie Multimode Prox/Velom avec terminaisons internes (03) |
| Option d'approbation pour zone dangereuse | Aucun (00) |
Entrées
| Paramètre | Valeur |
|---|---|
| Signal | Accepte de 1 à 4 signaux de capteurs de proximité, d'entrefer d'air, de vitesse ou d'accélération |
| Consommation électrique | 7,7 Watts typiques |
| Impédance d'entrée | Entrée/Sortie Multimode Prox/Velom : 10 kΩ pour Prox/Accel, 3,5 MΩ pour Velomitor |
Sensibilité
| Paramètre | Valeur |
|---|---|
| Vibration radiale hydro et RV hydro multimode | 0,79 mV/μm (20 mV/mil), 3,94 mV/μm (100 mV/mil), ou 7,87 mV/μm (200 mV/mil) |
| Écart d'air hydro et écart d'air multimode | 0,20 mV/μm (5 mV/mil), 0,22 mV/μm (5,6 mV/mil), 0,49 mV/μm (12,5 mV/mil), ou 0,55 mV/μm (14 mV/mil) |
| Vitesse Hydro et Vitesse Hydro Multimode | 20 mV/mm/s (508 mV/in/s) |
| Poussée Hydro et Poussée Multimode | 3,94 mV/μm (100 mV/mil), 7,87 mV/μm (200 mV/mil), ou 11,22 mV/μm (285 mV/mil) |
| Accélération Hydro et Accélération Multimode | 1,02 mV/m/s² (10 mV/g) ou 2,55 mV/m/s² (25 mV/g) |
| Enroulement de fin de stator Hydro (SEW) | 10,19 mV/m/s² (100 mV/g) |
| Pression hydrodynamique multimode | Se référer à la fiche technique du capteur de pression dynamique Bently Nevada 350300 (110M4613) |
Sorties
| Paramètre | Valeur |
|---|---|

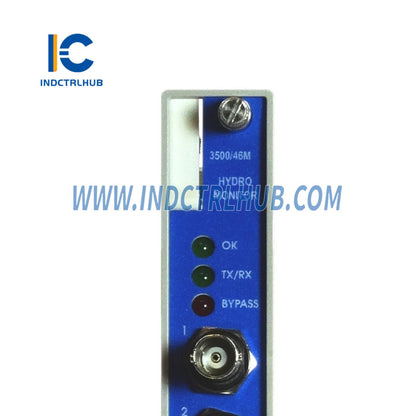

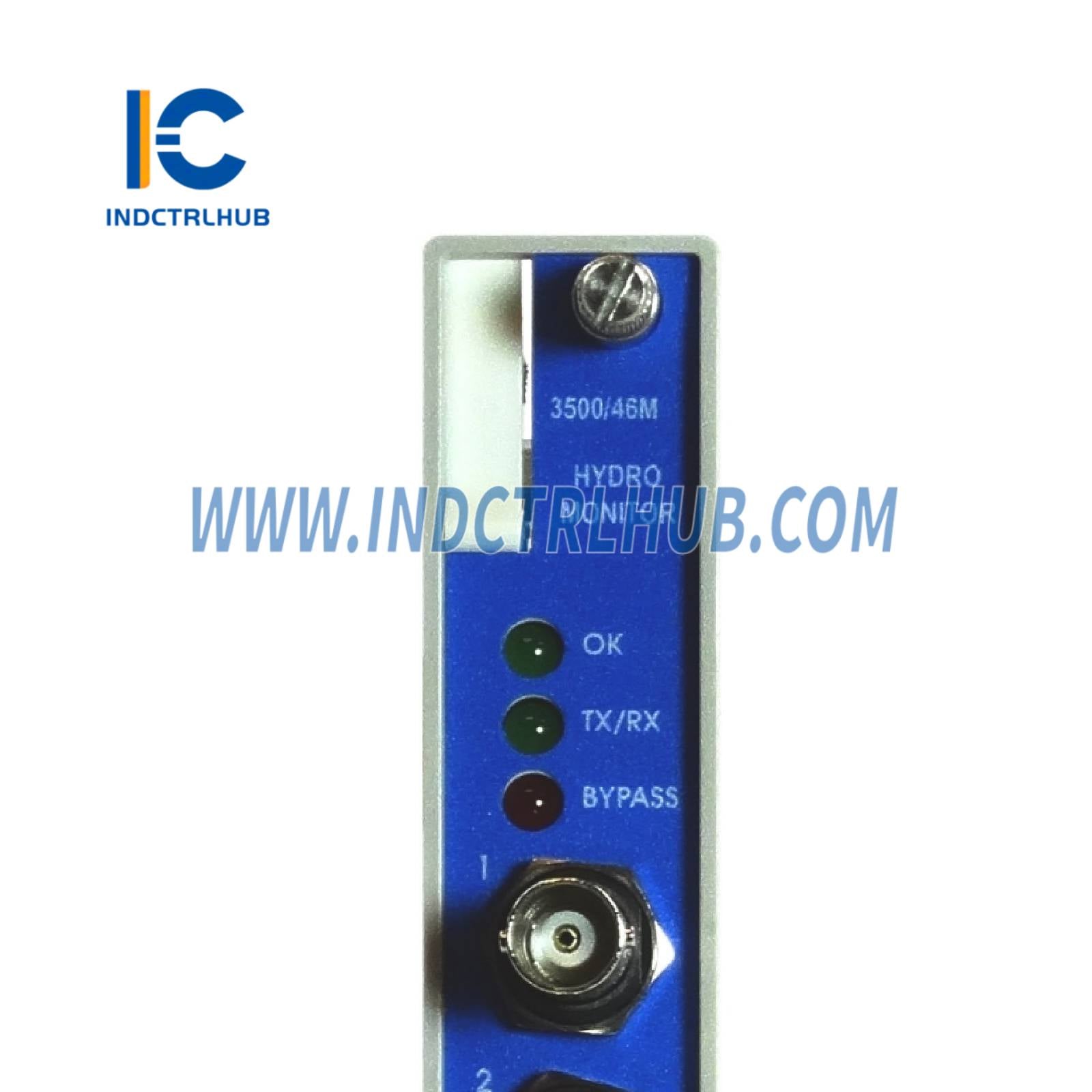

| LEDs du panneau avant | LED OK : Indique le bon fonctionnement ; LED TX/RX : Indique la communication avec d'autres modules ; LED Bypass : Indique le mode Bypass |

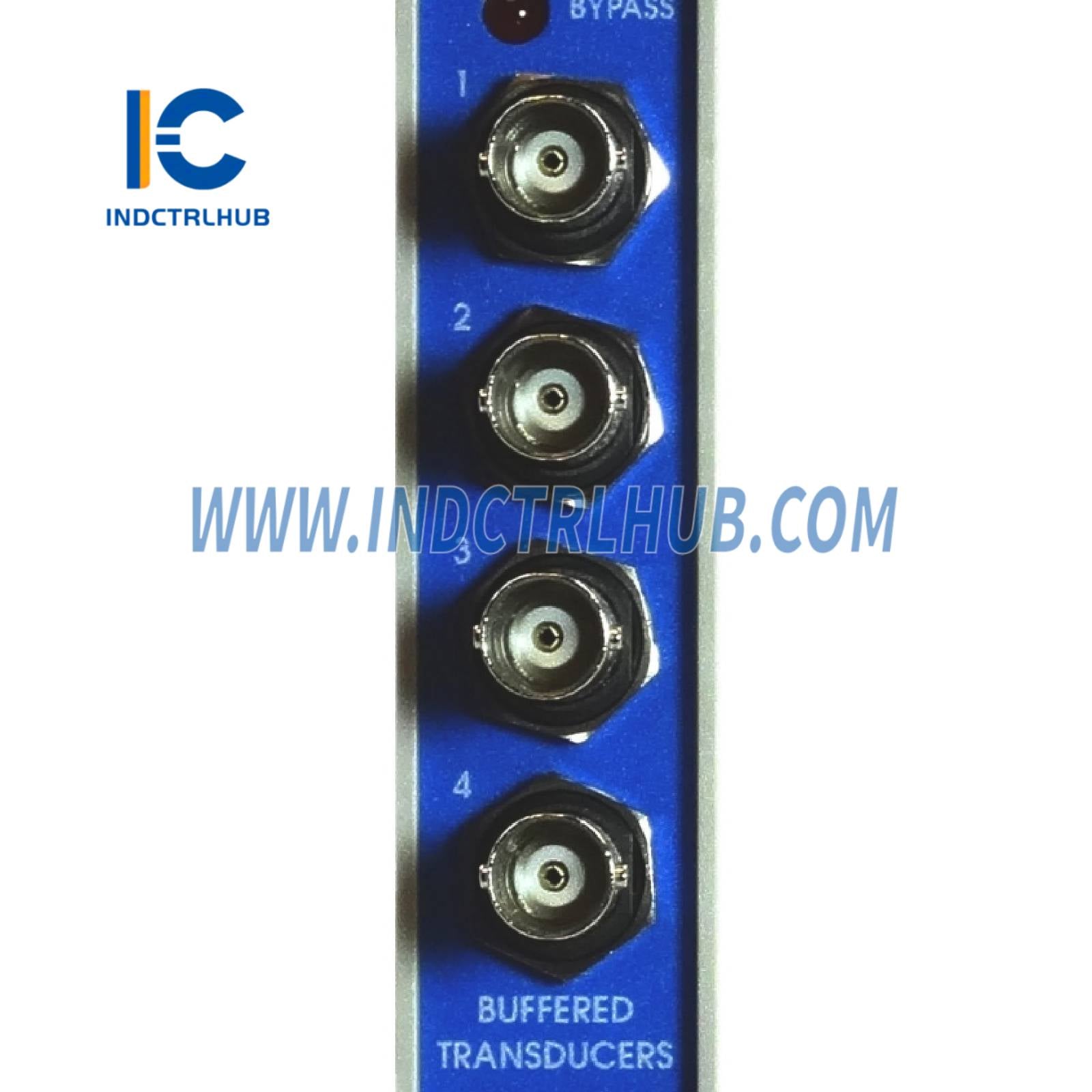

| Sorties de transducteur tamponnées | Un connecteur coaxial par canal à l'avant, protégé contre les courts-circuits |
| Impédance de sortie | 550 Ω |
| Alimentation du transducteur | Entrée/Sortie Multimode Prox/Velom : -23 Vcc nominal à 43 mA max |
| Enregistreur | +4 à +20 mA, proportionnel à la pleine échelle du moniteur, une sortie par canal, protégé contre les courts-circuits |
| Conformité de tension (sortie courant) | Plage de 0 à +12 Vcc à travers la charge, résistance de charge de 0 à 600 Ω |
| Résolution | 0,3662 μA par bit, erreur de ±0,25 % à température ambiante, erreur de ±0,7 % sur la plage de température, taux de mise à jour ≤100 ms |
Conditionnement du signal
| Paramètre | Valeur |
|---|---|
| Vibration radiale hydro et RV hydro multimode | Filtre vectoriel IX et NX : filtre à Q constant, rejet minimum en bande d'arrêt de -50 dB ; valeur N dans NX sélectionnable entre 2 et 20 (25 cpm à 1 500 cpm) ou 2 à 50 (25 cpm à 600 cpm) ; Composite : amplitude NX multipliée par le pourcentage de variation de l'écart par rapport à la position zéro pour la détection de rupture de goupille de cisaillement |
| Écart d'air hydro et écart d'air multimode | Filtre vectoriel IX et 2X : filtre à Q constant, rejet minimum en bande d'arrêt de -51 dB ; Mode bas : 60 à 6 000 cpm ; Mode haut : 60 à 24 600 cpm ; Toutes les valeurs sauf l'écart d'air instantané valides pour 1 à 200 pôles/seconde |
| Qualité du filtre | Passe-haut : 4 pôles (80 dB/décade, 24 dB/octave) ; Passe-bas : 2 pôles (40 dB/décade, 12 dB/octave) |
Précision
| Paramètre | Valeur |
|---|---|
| Direct et écart | ±0,33 % de la pleine échelle typique, ±1 % maximum |
| IX et NX | ±0,33 % de la pleine échelle typique, ±1 % IX maximum, ±3 % NX maximum |
| Moyenne, minimum, maximum de l'écart d'air | ±0,33 % de la pleine échelle typique, ±1 % maximum |
| Vitesse directe Hydro | ±0,33 % de la pleine échelle typique, ±1 % maximum |
| Accélération hydro directe | ±1 % de la pleine échelle maximale (crête), ±2 % de la pleine échelle maximale (RMS) |
| Pression dynamique hydro Pression statique | ±0,87 % de la pleine échelle maximale |
Réponse en fréquence
| Paramètre | Valeur |
|---|---|
| Biais de vitesse hydro | Mode bas : -3 dB à 0,02 Hz ; Mode haut : -3 dB à 0,07 Hz |
| Vitesse directe Hydro | Mode bas : 0,1875 à 343,75 Hz, -3 dB ; Mode haut : 0,75 à 1375 Hz, -3 dB |
| Biais d'accélération Hydro | Filtre passe-bas, -3 dB à 0,01 Hz |
| Filtre d'accélération Hydro Not OK | Filtre passe-bas, -3 dB à 2400 Hz |
| Filtre d'accélération Hydro 1X | Filtre Q constant, rejet minimum en bande d'arrêt de -51 dB, valable de 60 cpm à 60 000 cpm |
| Accélération multimode | Non intégré : RMS 10 à 30 000 Hz, crête 3 à 30 000 Hz ; Intégré : RMS 10 à 20 000 Hz, crête 3 à 20 000 Hz |
| Passage de pôle d'enroulement de bout de stator Hydro | Fréquence ligne 2x (100 Hz ou 120 Hz), filtre Q constant (Q=20), rejet minimum en bande d'arrêt de -60 dB |
Alarmes
| Paramètre | Valeur |
|---|---|
| Points de consigne d'alarme | Réglable de 0 à 100 % de l'échelle complète pour chaque valeur mesurée, limité par la plage du transducteur ; Alerte pour chaque valeur statique active, Danger pour deux valeurs statiques actives |
| Précision de l'alarme | À moins de 0,13 % de la valeur souhaitée |
| Délais de temps d'alarme | Alerte : 1 à 400 secondes par intervalles d'une seconde ; Danger : 1 à 400 secondes par intervalles d'une seconde ; Canaux multimodes : délais définis pour chaque valeur mesurée avec seuils d'alarme ; Canaux standards : un délai d'alerte et de danger par canal |
Variables mesurées
| Paramètre | Valeur |
|---|---|
| Vibration radiale Hydro | Direct, Jeu, Amplitude 1X, Retard de phase 1X, Amplitude NX, Retard de phase NX, Pas amplitude 1X, Amplitude composite |
| Hydro RV multimode | Direct, Jeu, Amplitude 1X, Retard de phase 1X, Amplitude NX, Retard de phase NX, Pas amplitude 1X, Amplitude composite, Mode |
| Jeu d'air Hydro | Écart d'air moyen, Écart d'air instantané, Écart d'air minimum, Écart d'air maximum, Numéro de pôle d'écart d'air minimum, Numéro de pôle d'écart d'air maximum |
| Écart d'air multimode | Écart d'air moyen, Écart d'air instantané, Écart d'air minimum, Écart d'air maximum, Numéro de pôle d'écart d'air minimum, Numéro de pôle d'écart d'air maximum, Mode |
| Vitesse hydro | Direct, Biais, Amplitude 1X, Décalage de phase 1X, Amplitude 2X, Décalage de phase 2X |
| Vitesse hydro multimode | Direct, Biais, Amplitude 1X, Décalage de phase 1X, Amplitude 2X, Décalage de phase 2X, Mode |
| Poussée hydro | Direct, Écart |
| Poussée multimode | Direct, Écart, Mode |
| Accélération hydro | Direct, Amplitude 1X, Amplitude 2X, Décalage de phase 1X, Décalage de phase 2X |
| Accélération multimode | Direct, Amplitude 1X, Amplitude 2X, Décalage de phase 1X, Décalage de phase 2X, Mode |
| Enroulement de bout de stator hydro | Direct, Amplitude passage de pôle, Résultante directe, Résultante passage de pôle |
| Pression hydrodynamique multimode | Direct, Pression statique, Amplitude 1X, Amplitude 2X, Décalage de phase 1X, Décalage de phase 2X, Mode |
Physique
| Paramètre | Valeur |
|---|---|
| Dimensions du module de surveillance (Hauteur x Largeur x Profondeur) | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
| Poids du module de surveillance | 0,91 kg (2,0 lb) |
| Dimensions du module E/S (Hauteur x Largeur x Profondeur) | 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
| Poids du module E/S | 0,20 kg (0,44 lb) |
Exigences d'espace en rack
| Paramètre | Valeur |
|---|---|
| Module de surveillance | 1 emplacement avant pleine hauteur |
| Modules d'E/S | 1 emplacement arrière pleine hauteur |
Exigences en firmware et logiciel
| Paramètre | Valeur |
|---|---|
| Version du firmware 3500/46M | Multimode Hydro RV, Air Gap, Vitesse, Poussée, Accélération : 2.40 ; Hydro Enroulement de Stator de Fin : 4.10 ; Multimode Hydro Pression Dynamique : 4.21 |
| Version du logiciel 3500/01 | 3.80 pour applications multimodes ; 3.93 pour SEW ; 5.20 pour pression dynamique |
| Version du logiciel 3500/02 | 2.51 pour applications multimodes ; 2.52 pour SEW |
| Version du logiciel 3500/03 | 1.51 pour applications multimodes ; 1.52 pour SEW |
| Version du firmware 3500/22 | 1.32 pour applications multimodes utilisant des commandes logicielles ou affichage 3500/94 |
| Version du firmware 3500/92 | 1.16 pour applications multimodes utilisant des commandes logicielles |
| Système 1 | Nécessaire pour un support multimode complet |
| Exigence matérielle | Modules d'E/S multimodes Révision S pour applications multimodes utilisant des contacts matériels |
