Product Description
Présentation du produit
| Champ | Détails |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330909-00-80-10-02-05 |

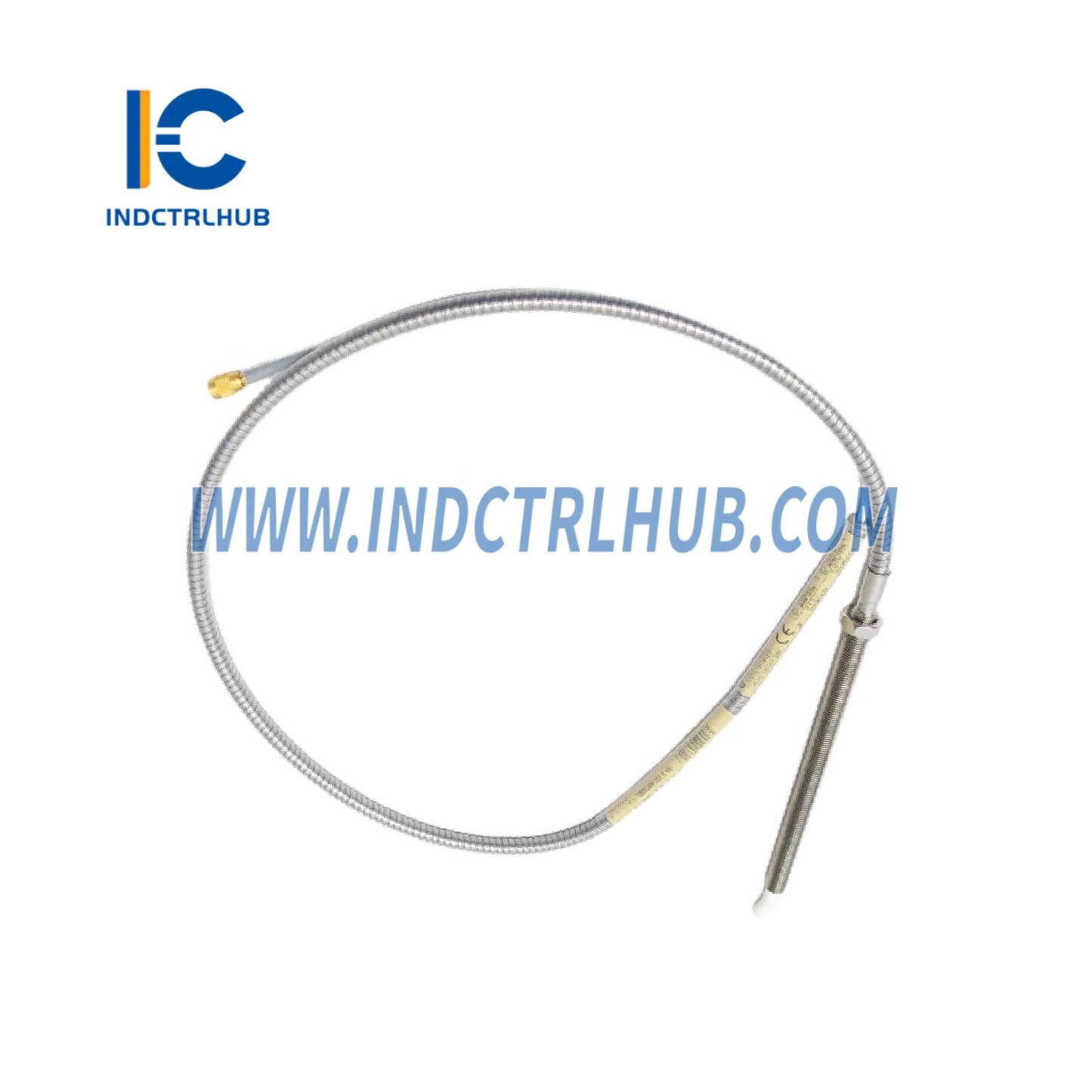

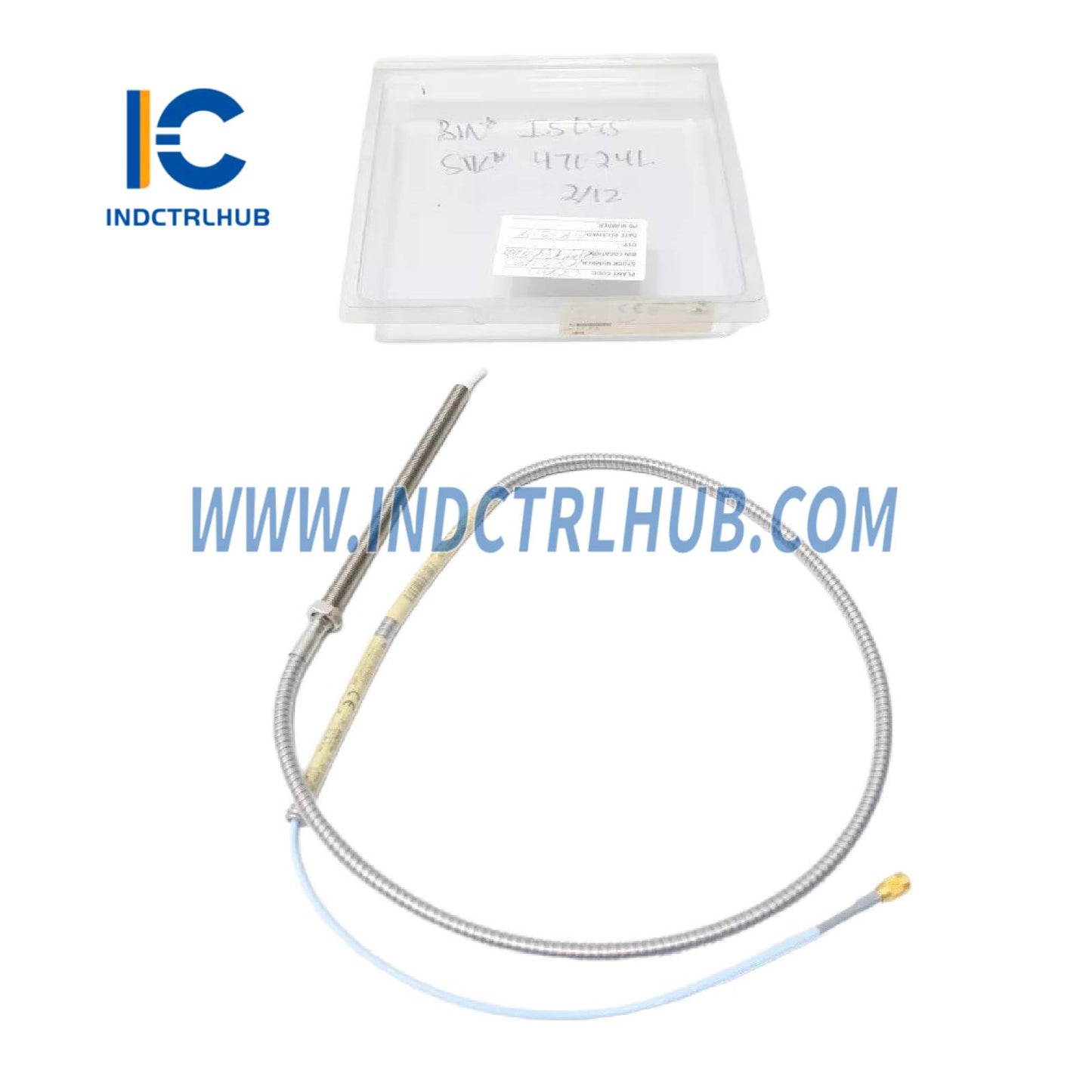

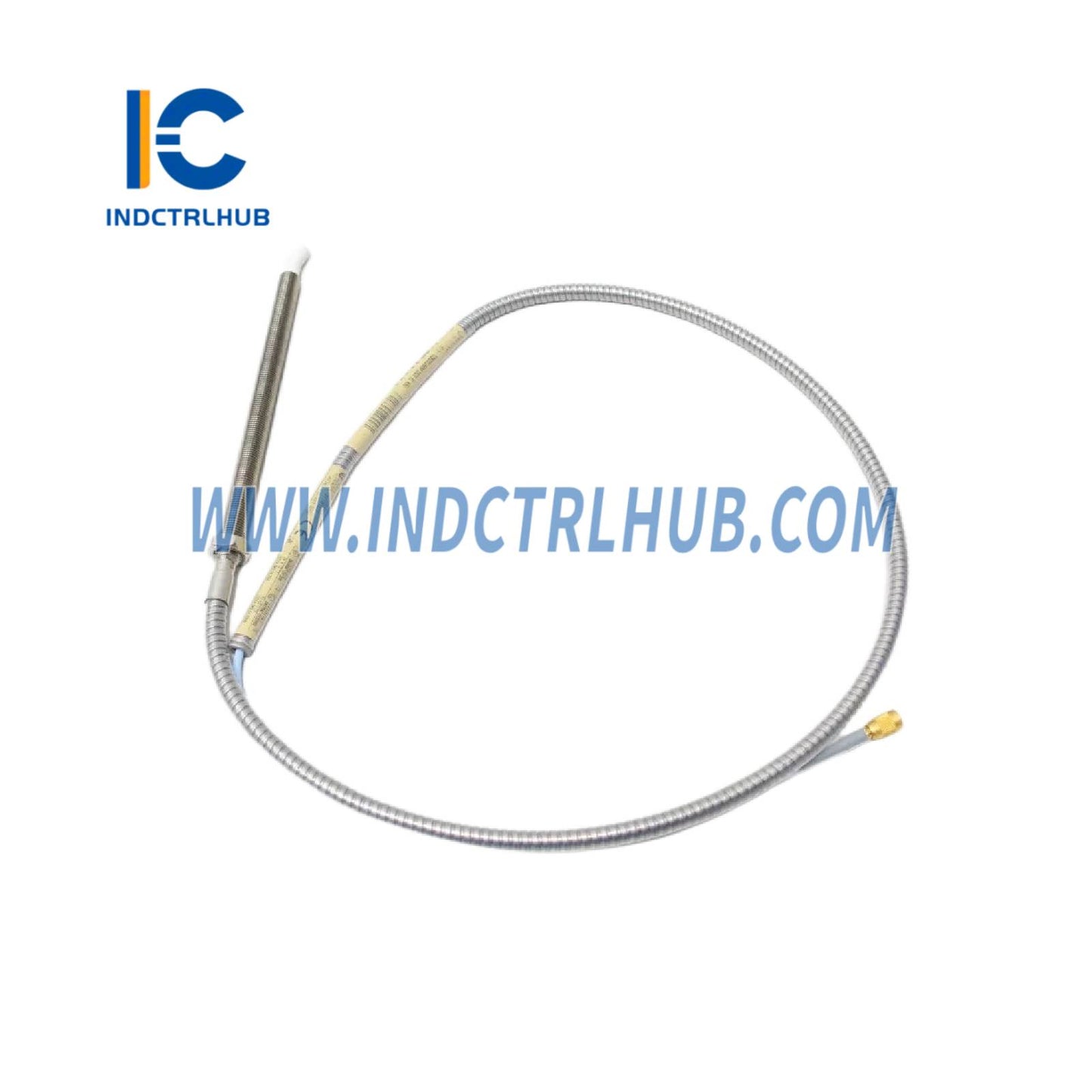

| Type de produit | Sonde de proximité 3300 XL NSv |
| Fonction | Mesure la vibration radiale, la position axiale et d'autres paramètres dans des zones d'installation étroites |
| Compatibilité du système | Système de capteur de proximité 3300 XL NSv ; non interchangeable avec 3300 XL 8 mm ou d'autres systèmes |
| Document associé | 146256 Rev. Y (3300 XL NSv Proximity Transducer System Datasheet) |
Spécifications fonctionnelles
| Caractéristique | Spécification |
|---|---|
| Diamètre de la pointe de la sonde | 5.0 mm (0.197 in) |
| Type de boîtier de sonde | Boîtier fileté 1/4-28 UNF-2A (option 00) |
| Longueur totale | 8,0 mètres (26,2 pieds) |
| Câble d'extension | Non inclus (option 10) |
| Type de connecteur | Connecteur coaxial miniature ClickLoc, résistant à la corrosion, plaqué or |
| Option de connecteur | Protecteur de connecteur sur la sonde (option 02) |
| Plage de mesure | Plage linéaire : 0,25 à 2,29 mm (10 à 90 mils) ; facteur d'échelle incrémental : 7,87 V/mm (200 mV/mil) ±5% |
| Correspondance de longueur du système | La longueur de la sonde doit correspondre à la longueur du système de capteur Proximitor (par exemple, 7,0 m) |
| Interchangeabilité | Entièrement interchangeable avec les composants 3300 XL NSv ; non compatible avec les systèmes non-NSv |
Spécifications physiques
| Caractéristique | Spécification |
|---|---|
| Matériau de la pointe de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable (AISI 304 ou 303) |
| Diamètre du câble | 3,2 mm (0,125 in) maximum (câble coaxial isolé en FEP) |
| Diamètre du connecteur | 7,24 mm (0,285 in) maximum ; 12,4 mm (0,49 in) avec protecteur de connecteur |
| Matériau du câble | Câble coaxial isolé en FEP |
| Protecteur de connecteur | Fluorosilicone, installé sur la sonde ; dimensions max 12,4 mm (0,49 in) de diamètre, 51,1 mm (2,01 in) de longueur |
| Tolérance de longueur | +20%, -0% |
| Force de traction | 330 N (75 lbf) à température ambiante |
Spécifications électriques
| Caractéristique | Spécification |
|---|---|
| Résistance continue (RCORE) | 9,93 ± 1,00 Ω (conducteur central au conducteur extérieur pour une sonde de 8,0 m, estimé) |
| Capacité | 69,9 pF/m (21,3 pF/ft) typique |
| Câblage de terrain | Prend en charge un câble triade blindé à 3 conducteurs de 0,2 à 1,5 mm² (16 à 24 AWG) ; longueur maximale de 305 m (1 000 ft) entre le capteur Proximitor et le moniteur |
Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | Pointe de la sonde : -51°C à +177°C (-60°F à +350°F) ; câble et connecteur : -51°C à +177°C (-60°F à +350°F) |
| Température de stockage | Non spécifié (se référer à la fiche technique pour les conditions générales de stockage) |
| Protection environnementale | Les protecteurs de connecteur améliorent la protection contre les facteurs environnementaux ; ruban en silicone (03200006) en alternative (pas pour exposition à l'huile de turbine) |
Conformité réglementaire
| Type de certification | Détails |
|---|---|
| Homologations des agences | Homologations CSA, ATEX, IECEx (option 05) |
| Conformité CEM | Satisfait aux homologations européennes CE sans conduit blindé ni boîtiers métalliques (contexte du capteur Proximitor, applicable au système) |
Informations de commande
| Champ | Détails |
|---|---|
| Répartition du numéro de pièce | 330909-00-80-10-02-05 - 00 : Boîtier 1/4-28 UNF-2A - 80 : 8,0 m de longueur totale - 10 : Pas de câble d'extension - 02 : Protecteur de connecteur sur la sonde - 05 : Homologations CSA, ATEX, IECEx |
| Accessoires | - Protecteurs de connecteur : 40180-02 (10 paires) - Kit de protecteur de connecteur : 40113-02 - Ruban en silicone : 03200006 - Kit d'outil de sertissage pour connecteur : 163356 - Kit de connecteur 3300 NSv : 330153-02 |
| Documents connexes | - 146255 : Manuel du système de transducteur de proximité 3300 XL NSv - 108M1756 : Guide de référence rapide des approbations |
