Product Description
Présentation du produit
| Paramètre | Détails |
|---|---|

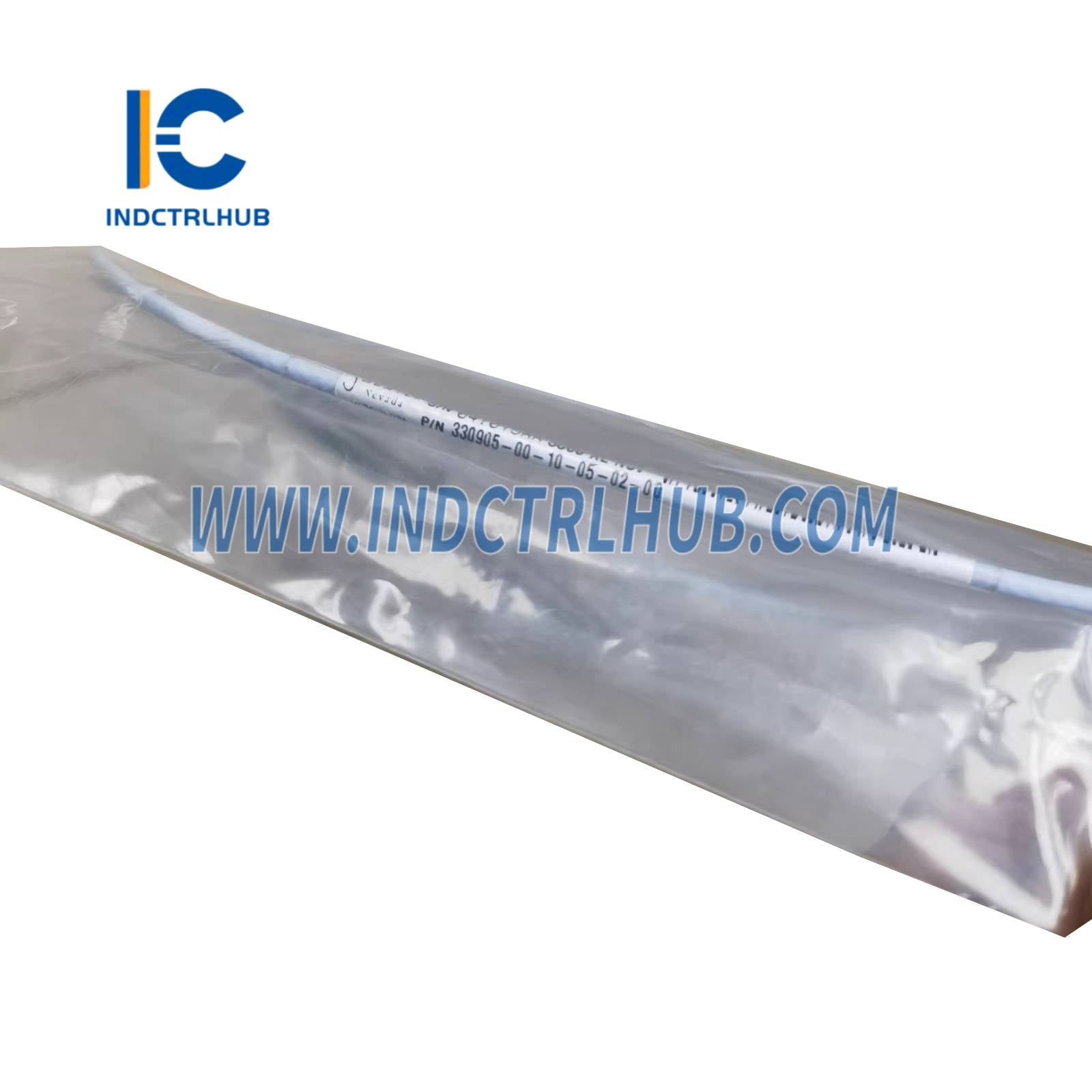

| Numéro de pièce | 330905-00-10-05-02-00 |

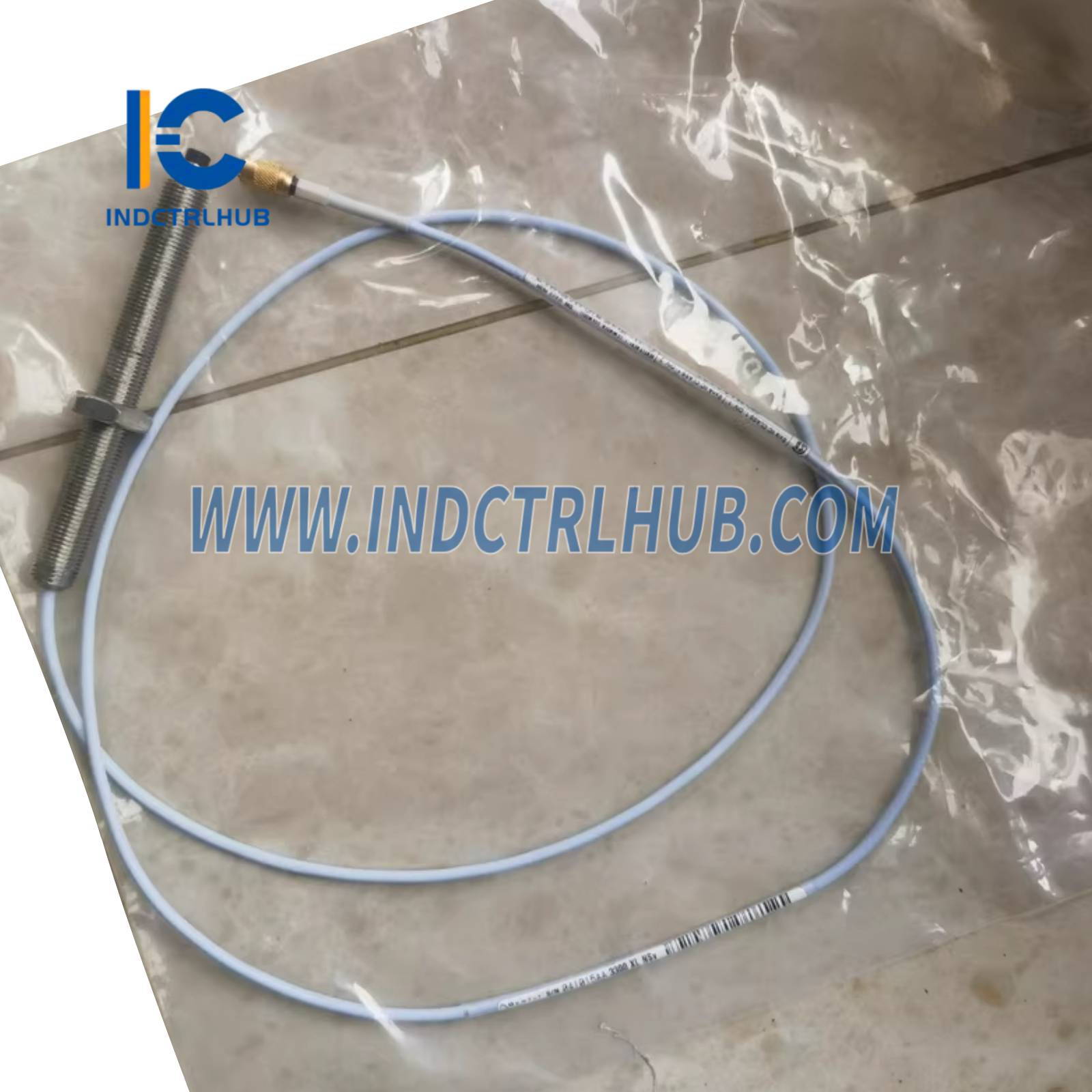

| Nom du produit | Sonde 3300 NSv, filetage M10x1, sans armure |
| Compatibilité du système | Système de transducteur de proximité 3300 XL NSv |
Paramètres de configuration
| Paramètre | Valeur |
|---|---|
| Option de longueur non filetée | 0,0 mm (00) |
| Option de longueur totale du boîtier | 10 mm (10) |
| Option de longueur totale | 0,5 mètre (20 pouces) (05) |
| Option de connecteur et de type de câble | Connecteur coaxial miniature ClickLoc, câble standard (02) |
| Option d'approbation d'agence | Non requis (00) |
Spécifications électriques
| Paramètre | Valeur |
|---|---|
| Résistance continue de la sonde | 4,0 ± 0,5 ohms (pour une longueur de sonde de 0,5 m) |
| Plage linéaire | 1,5 mm (60 mils), de 0,25 mm à 1,75 mm (10 à 70 mils) |
| Facteur d'échelle incrémental | 7,87 V/mm (200 mV/mil) +12,5%/-20% |
| Déviation par rapport à la ligne droite d'ajustement optimal | Moins de ±0,06 mm (±2,3 mils) |
| Réglage d'écart recommandé | 1,0 mm (40 mils) |
Spécifications mécaniques
| Paramètre | Valeur |
|---|---|
| Matériau de la pointe de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 304 (SST) |
| Spécifications du câble de la sonde | 75 Ω coaxial, isolé en fluoroéthylène propylène (FEP) |
| Résistance à la traction | 220 N (50 lb) boîtier de sonde au câble de sonde |
| Couple du boîtier de la sonde | 22,6 N·m (200 in·lb) pour boîtiers de sonde M10x1 |
| Limite d'engagement du filetage | Maximum 15 mm pour filetage M10x1 |
| Écrou de blocage et plats de clé | Écrou de blocage de 17 mm, surfaces pour clé de 8 mm |
Spécifications environnementales
| Paramètre | Valeur |
|---|---|
| Température de fonctionnement | -52°C à +177°C (-62°F à +351°F) |
| Température de stockage | -52°C à +177°C (-62°F à +351°F) |
| Pression de la sonde | Conçu pour sceller la pression différentielle avec un joint torique Viton |
