Product Description
Présentation du produit

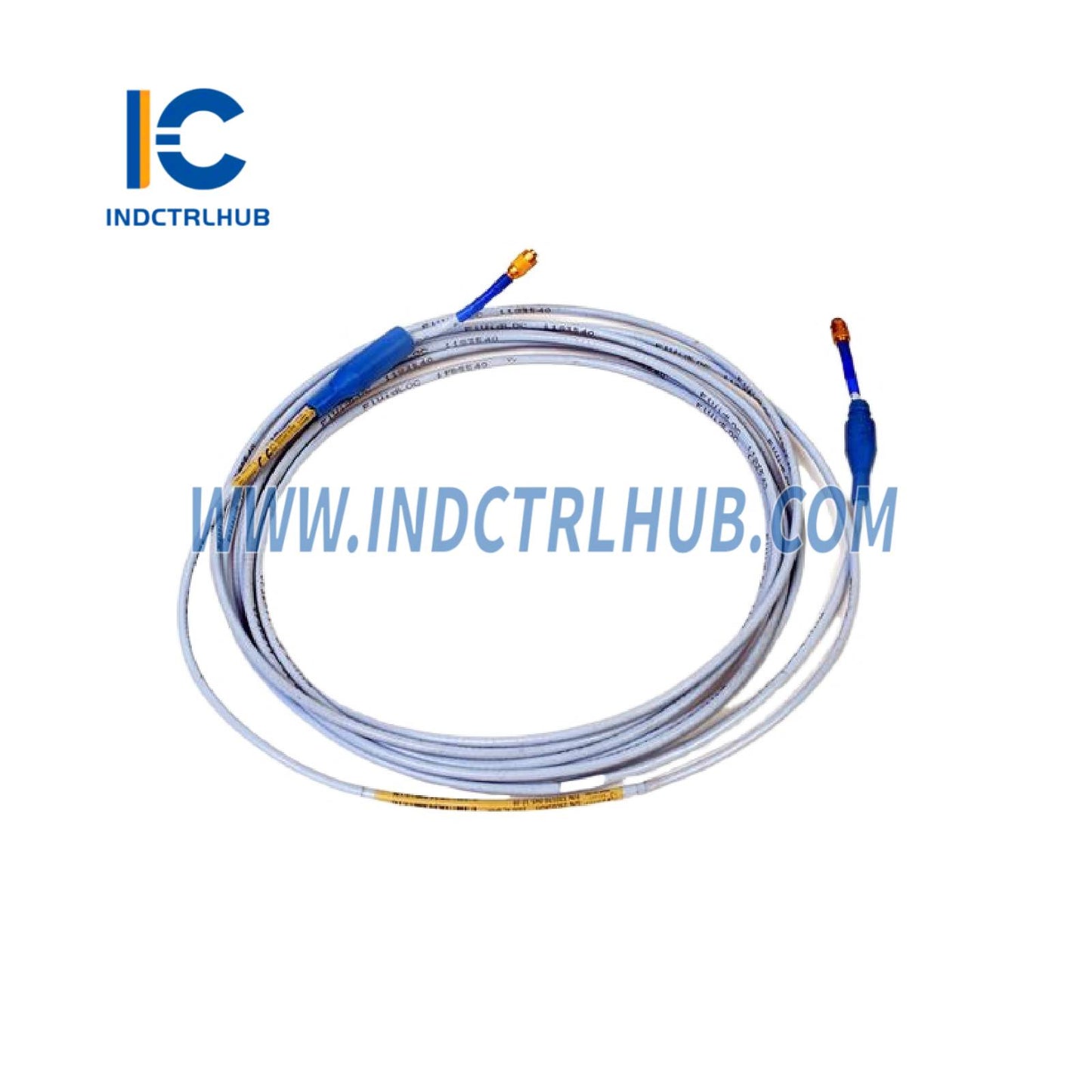

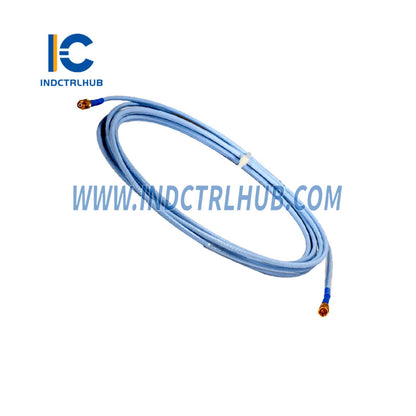

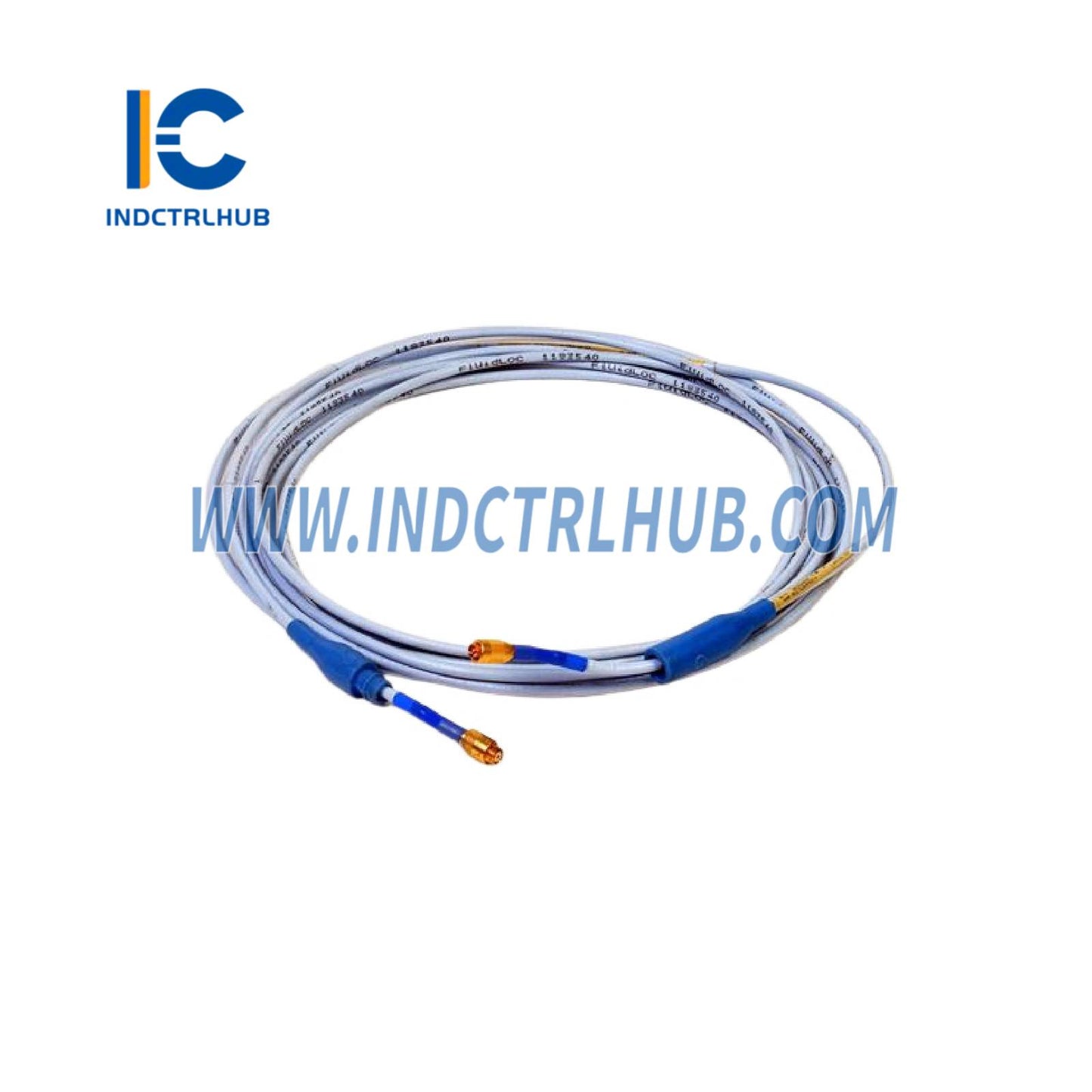

| Champ | Détails |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330130-080-10-05 |
| Type de produit | Câble d'extension standard 3300 XL |
| Fonction | Connecte la sonde 3300 XL 8 mm au capteur Proximitor 3300 XL |
| Compatibilité du système | Système de transducteur de proximité 3300 XL 8 mm ; compatible rétroactivement avec les composants 5 mm et 8 mm de la série 3300 non-XL |
| Document associé | 141194 Rev. AL (Fiche technique du système de transducteur de proximité 3300 XL 8 mm) |
Spécifications fonctionnelles
| Caractéristique | Spécification |
|---|---|
| Longueur du câble | 8,0 mètres (26,2 pieds) |
| Type de câble | Câble FluidLoc |
| Type de connecteur | Connecteurs coaxiaux miniatures ClickLoc, résistants à la corrosion, plaqués or |
| Mécanisme du connecteur | Couple à la main avec mécanisme de verrouillage pour éviter le desserrage |
| Protecteurs de connecteur | Non inclus (option 10) ; disponible séparément (par ex., 40180-02) |
| Caractéristique FluidLoc | Empêche les fuites d'huile et autres liquides à travers l'intérieur du câble |
| Correspondance de longueur du système | La longueur de la sonde + la longueur du câble de rallonge doivent être égales à la longueur totale du capteur Proximitor (par exemple, 9,0 m) |
| Interchangeabilité | Entièrement interchangeable avec les autres composants 3300 XL 8 mm ; compatible rétroactivement avec les composants 5 mm et 8 mm de la série 3300 non-XL (performance limitée aux spécifications non-XL si mélangés) |
Spécifications physiques
| Caractéristique | Spécification |
|---|---|
| Diamètre du câble | 3,94 mm (0,155 in) maximum (câble FluidLoc) |
| Diamètre du connecteur | 7,24 mm (0,285 in) maximum |
| Matériau du câble | Câble triaxial isolé en FEP (variante FluidLoc) |
| Matériau de la ferrule | Acier inoxydable, diamètre max 10,2 mm (0,40 in) (si applicable) |
| Tolérance de longueur | +20%, -0% |
| Force de traction | 330 N (75 lbf) via le design breveté CableLoc |
Spécifications électriques
| Caractéristique | Spécification |
|---|---|
| Résistance continue (RCORE) | 1,76 ± 0,26 Ω (conducteur central à conducteur central) |
| Résistance continue (RJACKET) | 0,53 ± 0,11 Ω (conducteur extérieur à conducteur extérieur) |
| Capacité | 69,9 pF/m (21,3 pF/ft) typique |
| Câblage de terrain | Prend en charge un câble triade blindé à 3 conducteurs de 0,2 à 1,5 mm² (16 à 24 AWG) ; longueur maximale de 305 m (1 000 ft) entre le capteur Proximitor et le moniteur |
Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | 0°C à +45°C (+32°F à +113°F) pour la performance spécifiée ; jusqu'à +177°C (+350°F) pour la classification standard |
| Température de stockage | Non spécifié (se référer à la fiche technique pour les conditions générales de stockage) |
| Protection environnementale | Le câble FluidLoc empêche l'infiltration de liquide ; des protections de connecteur sont recommandées pour une protection accrue ; ruban en silicone (03200006) en alternative (non adapté à l'exposition à l'huile de turbine) |
Conformité réglementaire
| Type de certification | Détails |
|---|---|
| Homologations des agences | Homologations CSA, ATEX, IECEx (option 05) |
| Conformité CEM | Satisfait aux homologations européennes CE sans conduit blindé ni boîtiers métalliques (contexte du capteur Proximitor, applicable au système) |
Informations de commande
| Champ | Détails |
|---|---|
| Répartition du numéro de pièce | 330130-080-10-05 - 080 : longueur de câble de 8,0 m - 10 : câble FluidLoc - 05 : Homologations CSA, ATEX, IECEx |
| Accessoires | - Protecteurs de connecteur : 40180-02 (10 paires) - Kit de protecteur de connecteur : 40113-02 - Ruban en silicone : 03200006 - Kit d'outil de sertissage pour connecteur : 163356 - Kit de connecteur 3300 XL : 330153-01 |
| Documents connexes | - 141078 : Manuel du système de transducteur de proximité 3300 XL 8 mm et 3300 5 mm - 108M1756 : Guide de référence rapide des approbations |
