Product Description

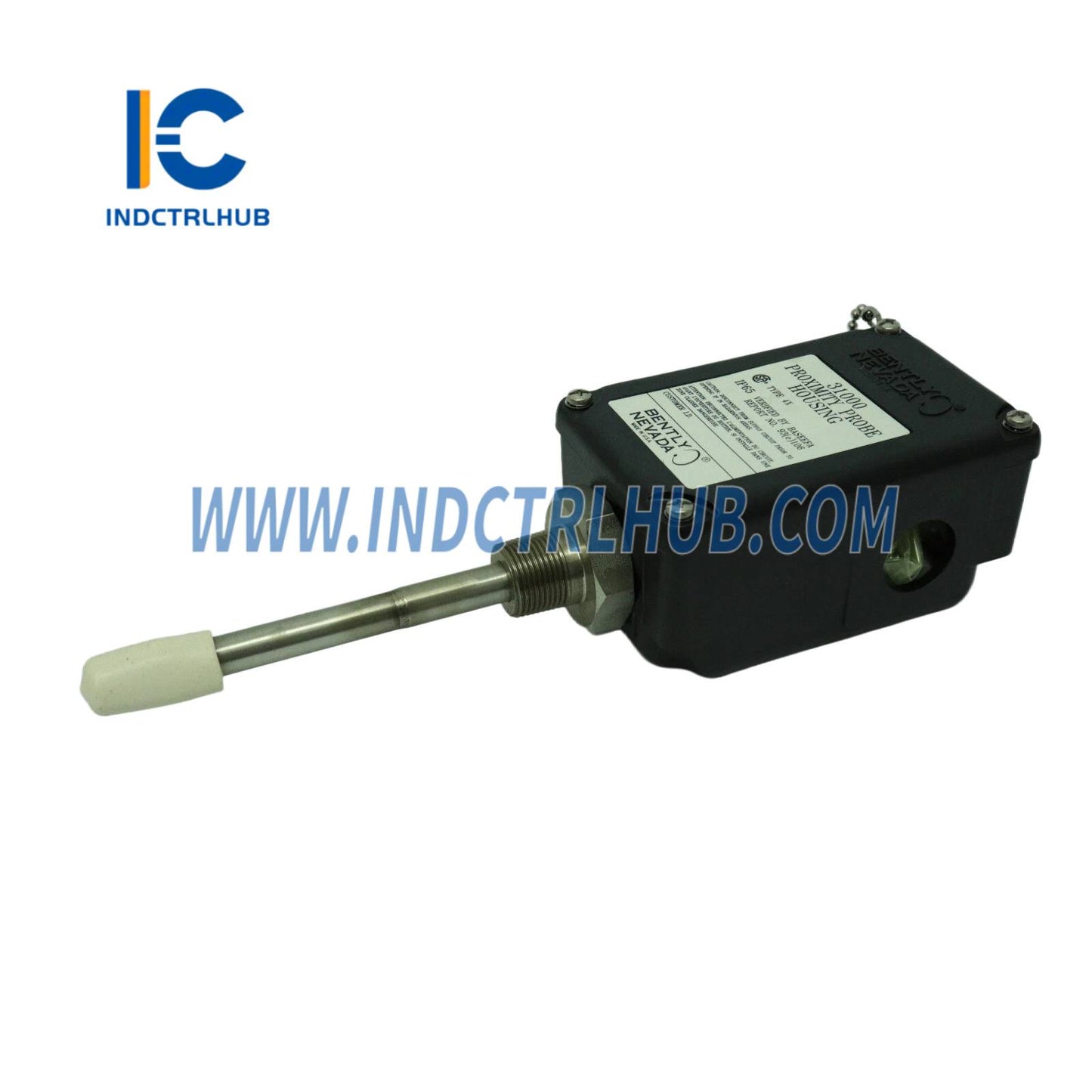

Présentation du produit
| Champ | Détails |
|---|---|
| Fabricant | Bently Nevada, une entreprise de Baker Hughes |
| Numéro de pièce | 31000-28-05-35-005-00-02 |
| Type de produit | Ensemble de boîtier de sonde de proximité |
| Fonction | Monte extérieurement les sondes de proximité pour mesures de vibration radiale/Keyphasor |
| Document associé | 141610 Rev. N (Fiche technique des ensembles de boîtiers de sonde de proximité 31000 et 32000) |
| Compatibilité | Compatible avec les sondes 3300 XL 8mm, 3300 XL 11mm, 3300 NSv |
Options de configuration
| Option | Sélection |
|---|---|
| Sonde avec connecteur (A) | 28 : sonde 3300 XL 8mm, multiples homologations |
| Longueur du câble de la sonde (B) | 05 : 0,5 m (20 in) |
| Adaptateur de déport (C) | 35 : 3,5 in (89 mm) |
| Pénétration de la sonde (D) | 005 : 0,5 in (13 mm) |
| Raccords (E) | 00 : Sans raccords ; deux bouchons et deux rondelles |
| Filetage de montage (F) | 02 : 3/4-14 NPT (requis pour l'adaptateur de déport) |
Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement (3300 XL 8mm) | -51°C à +177°C (-60°F à +351°F) |
| Température de stockage (3300 XL 8mm) | -51°C à +177°C (-60°F à +351°F) |
| Exposition à l'eau chaude/vapeur | Jusqu'à 1 semaine à 95°C (203°F) ; une exposition prolongée peut réduire la résistance du boîtier |
| Pression de la sonde | Assure l'étanchéité à la pression différentielle avec des joints toriques Viton (sonde) et Néoprène (manchon) ; non conçu pour des pressions internes/externes élevées |
| Indice de protection du boîtier | NEMA 4X, IP66 ; certifié par CSA et CENELEC EN50014 pour la dissipation électrostatique |
Spécifications mécaniques
| Paramètre | Spécification |
|---|---|
| Matériau du Boîtier | Polyphénylène sulfure renforcé de verre (PPS) avec fibres conductrices |
| Manchon/Chaîne de retenue | Acier inoxydable AISI 304 |
| Manchon extérieur/Vis | Acier inoxydable AISI 303 |
| Matériau du joint torique | Néoprène |
| Couple recommandé (écrou de retenue) | 29,4 N·m (260 in-lb) |
| Résistance du boîtier | Supporte 912 N (205 lb) à 38 mm (1,5 pouce) de l'extrémité non supportée |
| Résistance aux chocs du boîtier | Résiste à 4 J (3,0 ft-lb) à -39°C/115°C ; 7 J (5,2 ft-lb) à température ambiante |
| Poids | 1,2 kg (2,6 lb) typique |
| Support de manchon | Non requis (C+D = 102 mm ≤ 305 mm) |
Conformité et certifications
| Type de certification | Détails |
|---|---|
| RoHS | Conforme à la directive RoHS 2011/65/UE |
| Approbations pour zones dangereuses | Intrinsèquement sûr avec système de transducteur approuvé et barrières I.S. ; non antidéflagrant (utiliser CA21000/CA24701 pour antidéflagrant) |
| Conformité API | Entièrement conforme à la norme API 670 pour les boîtiers de sondes de proximité montés en externe |
Informations de commande
| Champ | Détails |
|---|---|
| Numéro de pièce | 31000-28-05-35-005-00-02 (sonde 3300 XL 8mm avec homologations, câble 0,5 m, déport 3,5 pouces, pénétration 0,5 pouce, sans raccords, filetage 3/4-14 NPT) |
| Accessoires | - 37948-01 : Support de sonde/joint d'huile (pour manchons >305 mm) - 108883-114 : Manchon de sonde (89 + 13 + 25 = 127 mm) - 109319-035 : Adaptateur de déport (3,5 pouces) - 104968-01 : Bouchon manchon anglais - 104288-01 : Bouchon obturateur anglais |
| Sonde de rechange | 330105-02-12-05-DD-05 (3300 XL 8mm sonde à montage inversé, 3/8-24 UNF, multiples homologations) |
| Documents connexes | - 141078 : Guide d'utilisation du système de transducteur de proximité 3300 XL 8mm & 3300 5mm - 108M1756 : Guide de référence rapide des approbations - 124200 : Guide de l'utilisateur 31000 et 32000 |
