Product Description
Présentation du produit

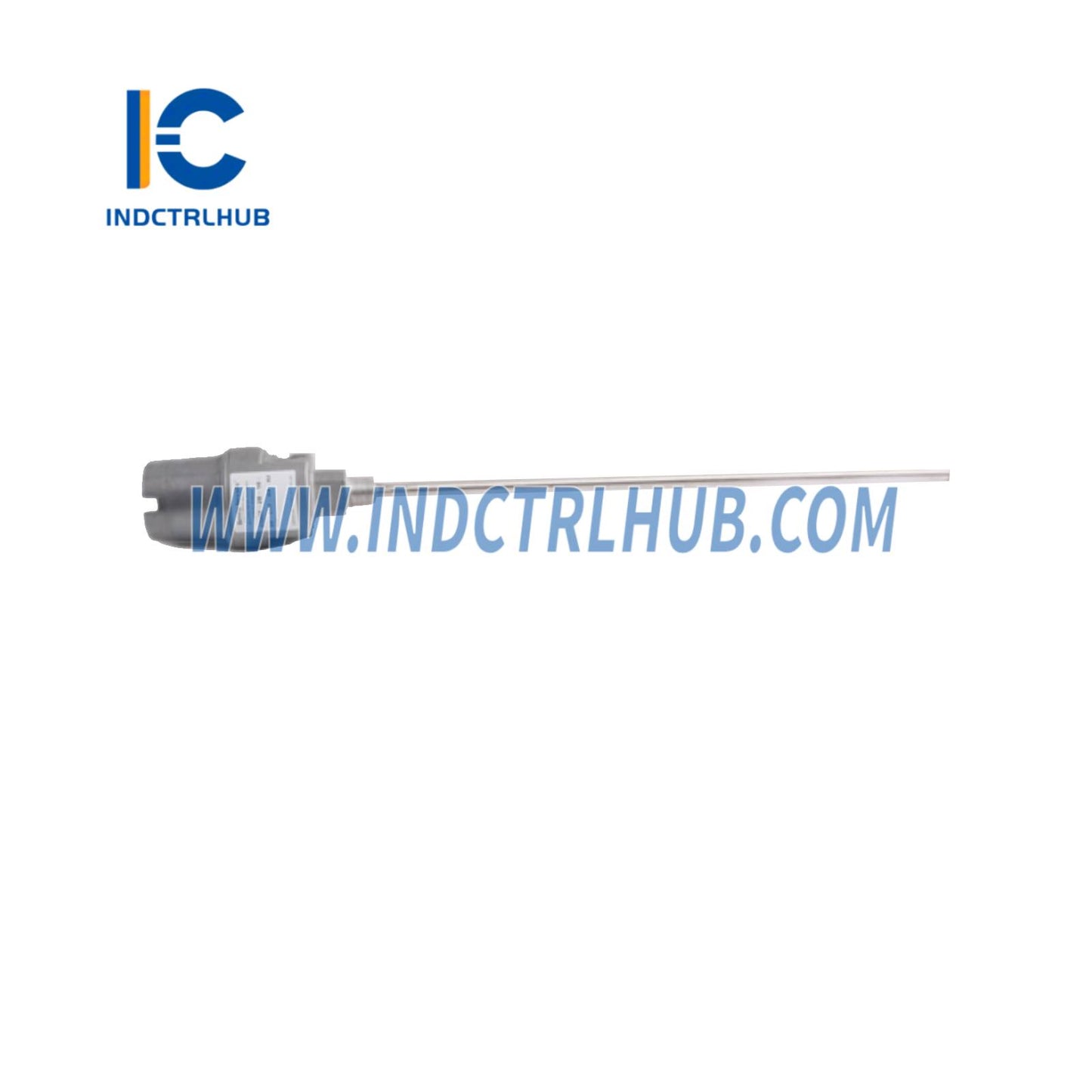

| Champ | Détails |
|---|---|
| Fabricant | Bently Nevada, une entreprise de Baker Hughes |
| Numéro de pièce | 21000-28-05-15-022-01-03 |
| Type de produit | Ensemble de boîtier de sonde de proximité en aluminium |
| Fonction | Montage externe des sondes de proximité pour la surveillance de l'état des machines |
| Document associé | 141600 Rev. AA (Fiche technique des ensembles de boîtiers de sondes de proximité 21000, 24701 et 164818) |
| Compatibilité | Compatible avec les sondes 3300 XL 8mm, 3300 XL 11mm, 3300 NSv |
Options de configuration
| Option | Sélection |
|---|---|
| Sonde avec connecteur (A) | 28 : Sonde 3300 XL 8mm, homologations zones dangereuses sélectionnables |
| Longueur du câble de la sonde (B) | 05 : 0,5 m (20 in) |
| Adaptateur de déport (C) | 15 : 1,5 po (38 mm) |
| Pénétration de la sonde (D) | 022 : 2,2 po (56 mm) |
| Raccords (E) | 01 : Un raccord antidéflagrant 3/4-14 NPT, un bouchon 3/4-14 NPT |
| Filetage de montage (F) | 03 : 1-11 1/2 NPT (5–7 filets complets pour une résistance accrue) |
Spécifications environnementales
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement (3300 XL 8mm) | -51°C à +177°C (-60°F à +351°F) |
| Température de stockage (3300 XL 8mm) | -51°C à +177°C (-60°F à +351°F) |
| Attention | Une exposition en dessous de -34°C (-30°F) peut provoquer une défaillance prématurée du joint de pression |
Spécifications mécaniques
| Paramètre | Spécification |
|---|---|
| Matériau | Corps en aluminium, manchon en acier inoxydable 304 |
| Masse (Poids) | 1,1 kg (2,4 lb) typique, sans raccords |
| Dimensions | - A : 83,3 mm (3,28 in) - B : 161,6 mm (6,36 in) - C+D : 94 mm (3,7 po) - E : 26,7 mm (1,05 in) |
| Support de manchon | Non requis (C+D ≤ 300 mm) |
Conformité et certifications
| Type de certification | Détails |
|---|---|
| RoHS | Conforme à la directive RoHS 2011/65/UE |
| Approbations pour zones dangereuses | Non antidéflagrant (version non-CA, E:01) ; CA21000 requis pour la certification antidéflagrante CSA ; sonde avec homologations sélectionnables |
| Indice de protection du boîtier | Type CSA 4 (CA21000 uniquement avec E:00, E:01, E:02 ou E:04) |
| Conformité API | Entièrement conforme à la norme API 670 pour les boîtiers de sondes de proximité montés en externe |
Informations de commande
| Champ | Détails |
|---|---|
| Numéro de pièce | 21000-28-05-15-022-01-03 (Sonde 3300 XL 8mm avec homologations, câble 0,5 m, déport 1,5 po, pénétration 2,2 po, un raccord/bouchon 3/4-14 NPT, filetage 1-11 1/2 NPT) |
| Accessoires | - 37948-01 : Support de sonde/joint d'huile (pour manchons >305 mm) - 44382-AAA : Manchon de sonde individuel - 21003-015 : Adaptateur de déport individuel (1,5 po) |
| Sonde de rechange | 330105-02-12-CC-DD-05 (Sonde 3300 XL 8mm montage inversé, filetages 3/8-24 UNF, multiples homologations) |
| Documents connexes | - 141078 : Guide d'utilisation du système de transducteur de proximité 3300 XL 8mm & 3300 5mm - 108M1756 : Guide de référence rapide des approbations |
