Product Description
📘 Informations générales
|
Fabricant |
Bently Nevada |
|---|---|
|
Série |
3500/40M |
|
Modèle/Numéro de pièce |
125808-01 |
|
Type de modèle |

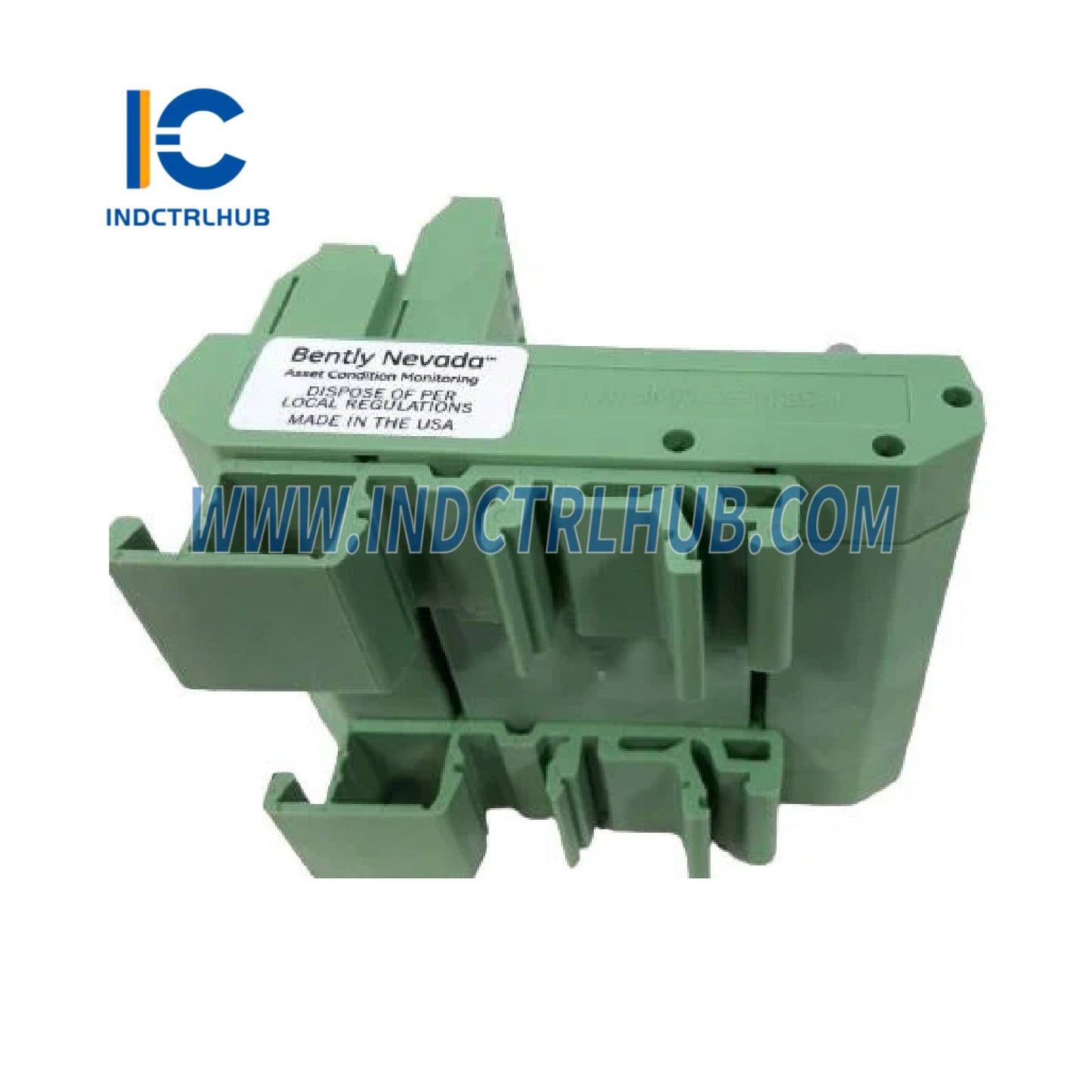

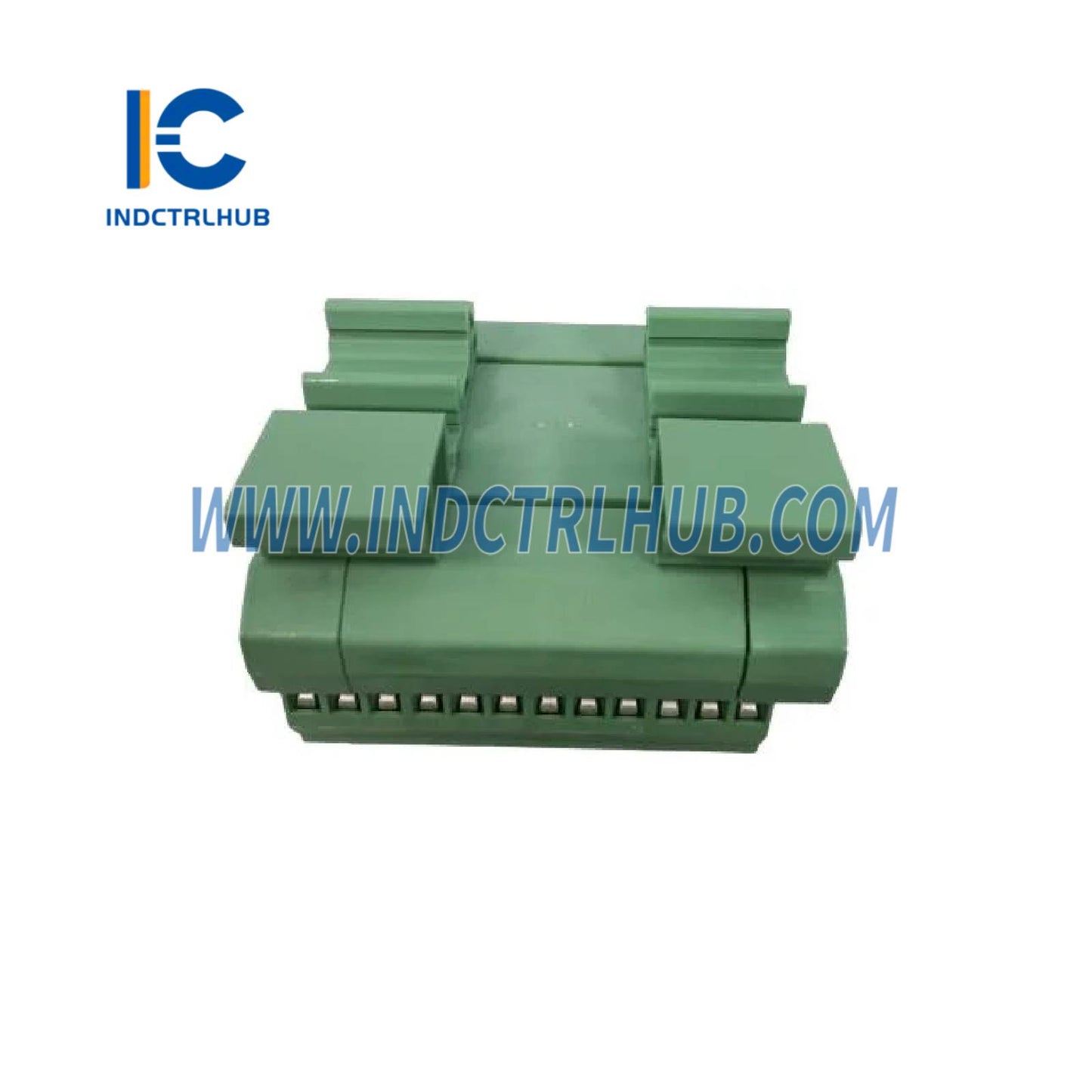

Proximitor ET Block (connecteurs de style européen) |
🔧 Spécifications techniques pour le modèle/numéro de pièce :
125808-01
|
Catégorie |
Paramètre |
|---|---|
|
Consommation d'énergie |
7,7 Watts (typique) |
|
Canaux d'entrée |
Accepte de 1 à 4 signaux de transducteur de proximité |
|
Impédance d'entrée |
10 kΩ (entrées Proximitor et accélération) |
|
Alimentation du transducteur |
–24 VCC |
|
Sortie tamponnée |
1 connecteur coaxial par canal (impédance de sortie 550 Ω, protégé contre les courts-circuits) |
|
Sensibilité |
- Radial/Thrust/Excentricité : 3,94 ou 7,87 mV/μm- Expansion différentielle : 0,394 ou 0,787 mV/μm- REBAM : 40 ou 80 mV/μm |
|
Précision |
±0,33 % typique, ±1 % max (la plupart des paramètres), ±5 % (Smax), jusqu'à ±8,5 % (Pas 1X >30 000 cpm) |
|
Réponse en fréquence |
Programmable par l'utilisateur (par ex., 1 Hz–600 Hz, 4 Hz–4000 Hz, diverses plages de filtres REBAM) |
|
Indicateurs LED |
OK, TX/RX, Bypass |
|
Points de consigne d'alarme |
Réglable de 0 à 100 % de l'échelle complète (limité par la plage du transducteur) ; précision de ±0,13 % |
|
Limites environnementales |
Fonctionnement : –30 °C à +65 °C (sans barrière), 0 °C à +65 °C (avec barrière)Stockage : –40 °C à +85 °CHumidité : 95 % sans condensation |
|
Dimensions physiques (Moniteur) |
241,3 × 24,4 × 241,8 mm (9,50 × 0,96 × 9,52 in) |
|
Poids (Moniteur) |
0,91 kg (2,0 lb) |
|
Exigence de fente de rack |
1 fente avant pleine hauteur (moniteur), 1 fente arrière (module E/S) |
|
Classes de barrière |
Vmax (PWR) : 26,25 V, Imax (PWR) : 110,48 mA, Rmin (PWR) : 237,6 Ω Vmax (SIG) : 13,65 V, Imax (SIG) : 2,74 mA, Rmin (SIG) : 4985 Ω |
