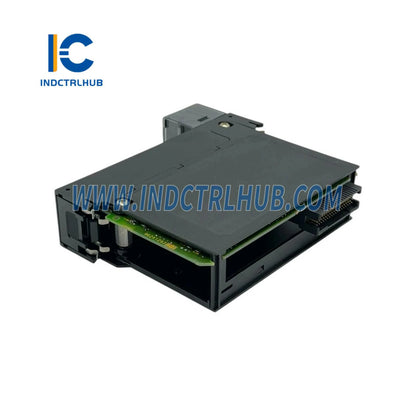

ALLEN BRADLEY 1756-OF4/A Module de sortie analogique ControlLogix

Quantité

Présentation du produit

Paramètre	Détails
Numéro de pièce	1756-OF4, Série A
Nom du produit	Module de sortie analogique ControlLogix
Application	Contrôle et surveillance des processus en automatisation industrielle
Compatibilité	Compatible avec les châssis ControlLogix
Fonction	Fournit 4 sorties analogiques pour le contrôle des dispositifs de terrain

Paramètre	Détails
Canaux de sortie	4 sorties analogiques à simple extrémité
Types de sortie	Tension : 0_10 V, -10_10 V ; Courant : 4_20 mA, 0_20 mA
Résolution	16 bits (unipolaire), 15 bits plus signe (bipolaire)
Plage de courant de sortie	0_20 mA, 4_20 mA (charge : 0_750 Ω)
Plage de tension de sortie	0_10 V, -10_10 V (charge : _1 kΩ)
Précision de sortie	±0,1 % de l’échelle complète à 25°C
Ondulation de sortie	±0,05 % de l’échelle complète
Réponse en échelon	6 ms pour atteindre 99 % de l’échelle complète (avec charge de 250 Ω)
Calibration	Calibré en usine, aucune calibration utilisateur requise
Dissipation de puissance	5,1 W maximum
Charge de courant sur le bus arrière	250 mA @ 5,1 V CC, 90 mA @ 24 V CC
Isolation	250 V (continu), type d’isolation de base, entre les sorties et le bus arrière
Connexions des bornes	Bloc de bornes amovible 36 broches (RTB)
Section de câble	0,2_2,5 mm² (22_14 AWG)
Température de fonctionnement	0°C à 60°C (32°F à 140°F)
Température de stockage	-40°C à 85°C (-40°F à 185°F)
Humidité	5 % à 95 % (sans condensation)
Tolérance aux vibrations	2 G @ 10_500 Hz
Tolérance aux chocs	30 G (en fonctionnement), 50 G (hors fonctionnement)
Dimensions	145 mm x 35 mm x 140 mm (5,71 po x 1,38 po x 5,51 po)
Poids	0,35 kg (0,77 lb)
Conformité aux normes	CE, UL, CSA (Classe I, Div 2, Groupes A, B, C, D), FM

Paramètre	Détails
Numéro de pièce	1756-OF4, Série A
Nom du produit	Module de sortie analogique ControlLogix
Application	Contrôle et surveillance des processus en automatisation industrielle
Compatibilité	Compatible avec les châssis ControlLogix
Fonction	Fournit 4 sorties analogiques pour le contrôle des dispositifs de terrain

Paramètre	Détails
Canaux de sortie	4 sorties analogiques à simple extrémité
Types de sortie	Tension : 0_10 V, -10_10 V ; Courant : 4_20 mA, 0_20 mA
Résolution	16 bits (unipolaire), 15 bits plus signe (bipolaire)
Plage de courant de sortie	0_20 mA, 4_20 mA (charge : 0_750 Ω)
Plage de tension de sortie	0_10 V, -10_10 V (charge : _1 kΩ)
Précision de sortie	±0,1 % de l’échelle complète à 25°C
Ondulation de sortie	±0,05 % de l’échelle complète
Réponse en échelon	6 ms pour atteindre 99 % de l’échelle complète (avec charge de 250 Ω)
Calibration	Calibré en usine, aucune calibration utilisateur requise
Dissipation de puissance	5,1 W maximum
Charge de courant sur le bus arrière	250 mA @ 5,1 V CC, 90 mA @ 24 V CC
Isolation	250 V (continu), type d’isolation de base, entre les sorties et le bus arrière
Connexions des bornes	Bloc de bornes amovible 36 broches (RTB)
Section de câble	0,2_2,5 mm² (22_14 AWG)
Température de fonctionnement	0°C à 60°C (32°F à 140°F)
Température de stockage	-40°C à 85°C (-40°F à 185°F)
Humidité	5 % à 95 % (sans condensation)
Tolérance aux vibrations	2 G @ 10_500 Hz
Tolérance aux chocs	30 G (en fonctionnement), 50 G (hors fonctionnement)
Dimensions	145 mm x 35 mm x 140 mm (5,71 po x 1,38 po x 5,51 po)
Poids	0,35 kg (0,77 lb)
Conformité aux normes	CE, UL, CSA (Classe I, Div 2, Groupes A, B, C, D), FM
