Product Description
Détails du produit

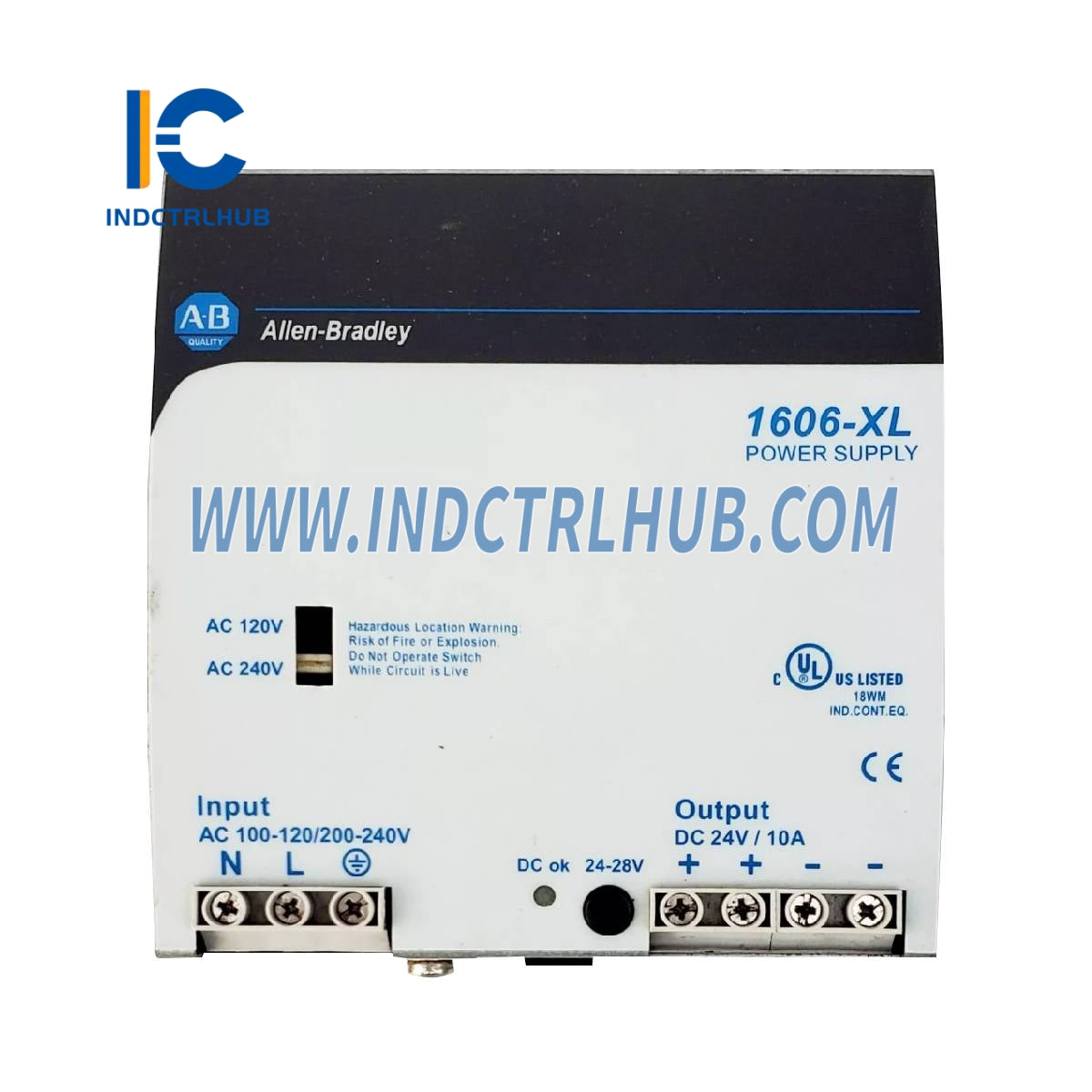

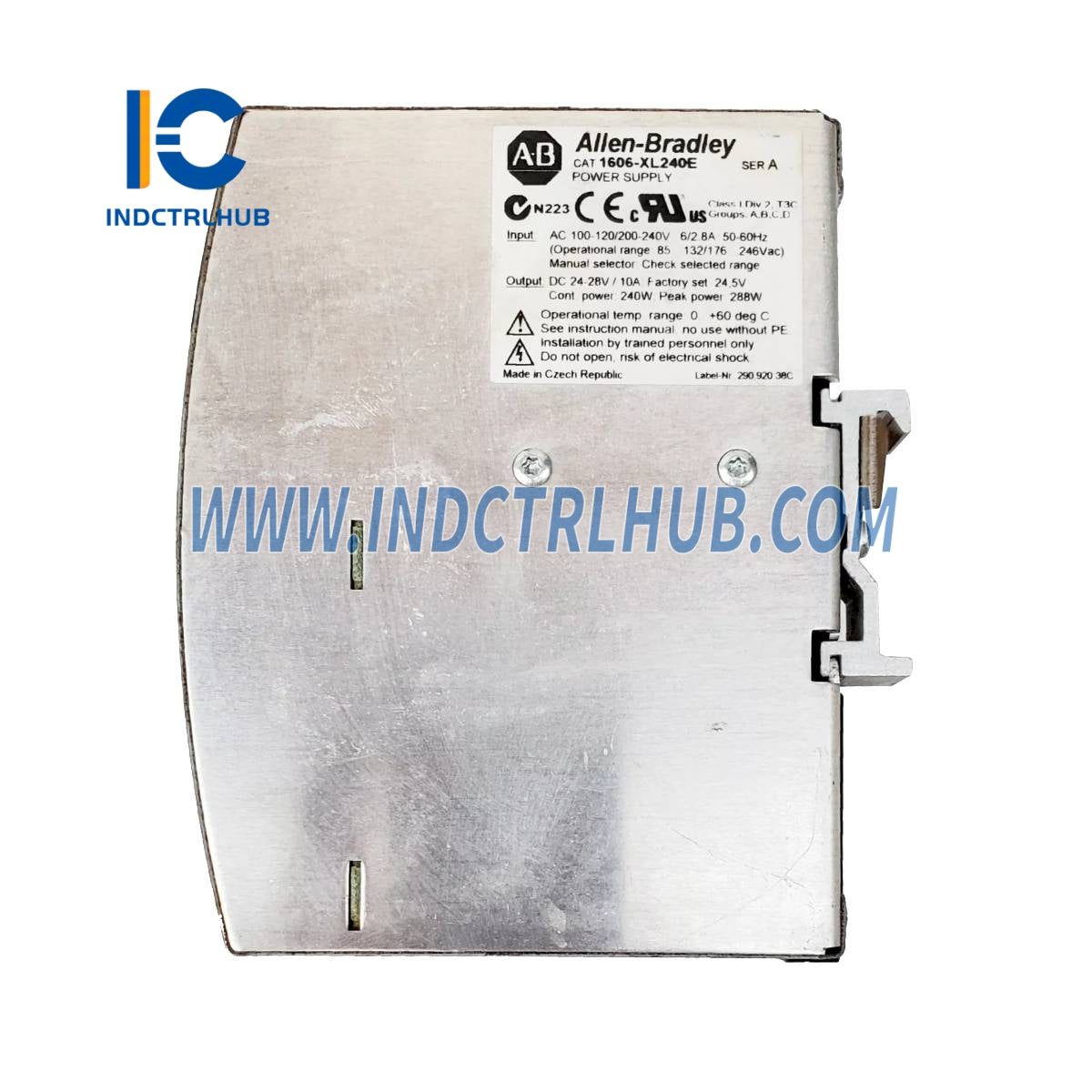

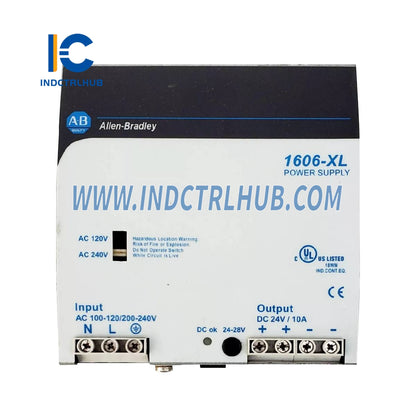

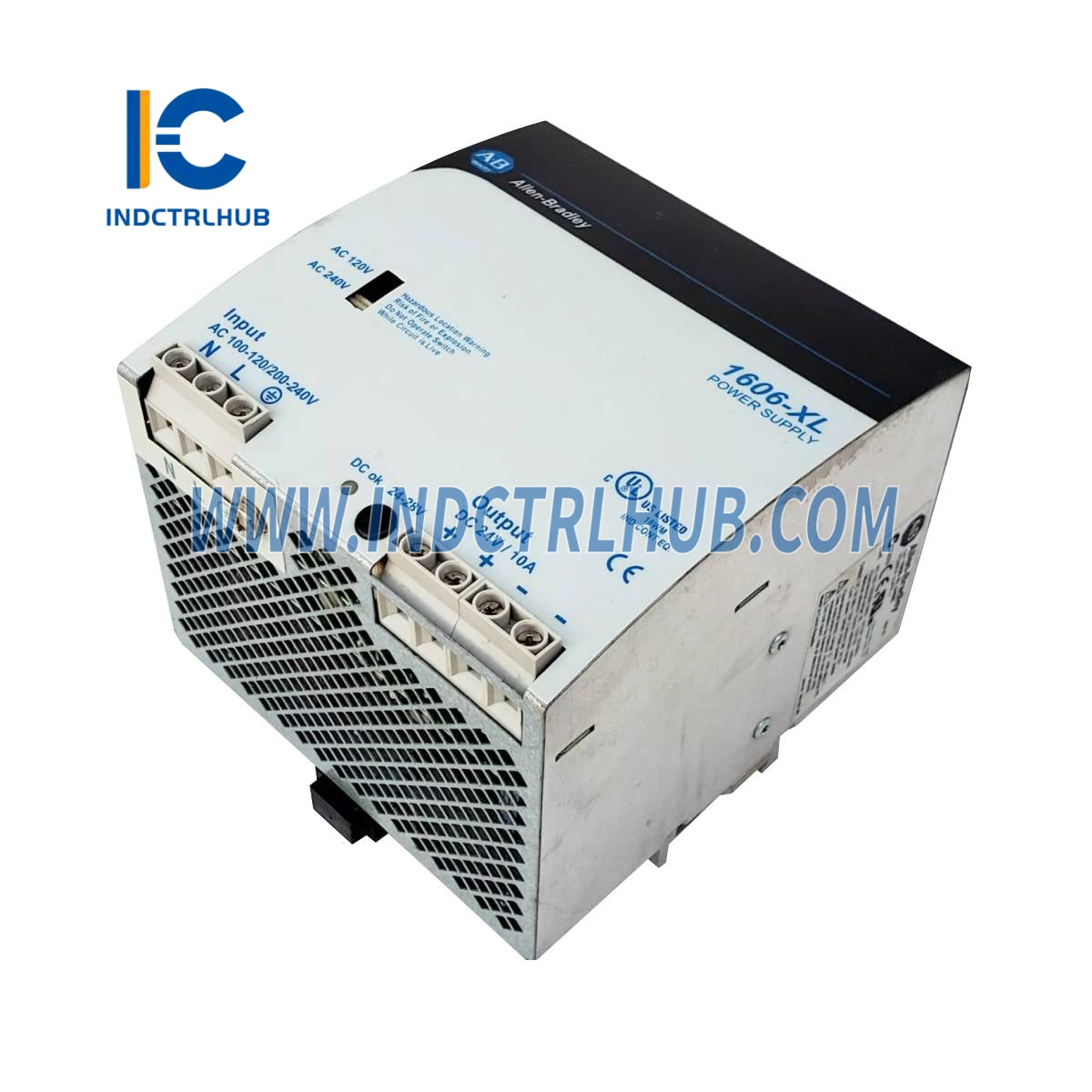

Fabricant : Allen-Bradley
Numéro de modèle/pièce : 1606-XL240E
Description : Alimentation XL 240 W
Spécifications techniques
Saisir
|
Paramètre |
Spécification |
|---|---|
|
Tension d'entrée nominale |
2 AC et 3 AC 400…500V, 47…63Hz |
|
Compatibilité du système d'alimentation informatique |
Oui |
|
Tolérances évaluées (fonctionnement continu) |
AC 340…576V / DC 450…820V |
|
Tolérances nominales (court terme - 1 min.) |
AC 300…620V / DC 400…890V |
|
Fonctionnement de l'entrée CC |
Disponible sur demande (Voir les notes d'application) |
Sortir
|
Paramètre |
Spécification |
|---|---|
|
Tension de sortie |
DC 24…28V, réglable via le potentiomètre du panneau avant (préréglage : 24,5V ±0,5%) |
|
Suppression du bruit de sortie |
Valeurs EMI mesurées inférieures à EN50081-1 (même avec des câbles longs non blindés) |
|
Charge continue nominale (refroidissement par convection) |
- 24V/10A (240W) ou 28V/8,6A (240W) à 0°C…60°C - 24V/12A (288W) ou 28V/10,3A (288W) à 0°C…45°C |
|
Régulation de tension |
<2% (avec le cavalier en position « Mode Simple ») |
|
Ondulation/Bruit |
<30mVPP (bande passante 20MHz) |
|
Protection contre les surtensions |
Typique 36V, max. 39V |
|
Immunité de retour d'alimentation |
Minimum 34 V |
|
Protection contre le court-circuit, le circuit ouvert et la surcharge |
Oui |
|
Fonctionnement parallèle |
Pris en charge (Jusqu'à cinq unités) |
Spécifications environnementales
|
Paramètre |
Spécification |
|---|---|
|
Plage de température de fonctionnement |
0°C…+70°C (Dérating >60°C) |
|
Plage de température de stockage |
-25°C…+85°C |
|
Déclassement |
6W/K (pour +60°C à +70°C) |
Spécifications mécaniques
|
Paramètre |
Spécification |
|---|---|
|
Dimensions (L x H x P) |
89mm x 124mm x 117mm (+ rail DIN) |
|
Espace libre recommandé pour le refroidissement par convection |
50mm (au-dessus/en dessous), 20mm (gauche/droite) |
|
Poids |
980g |
