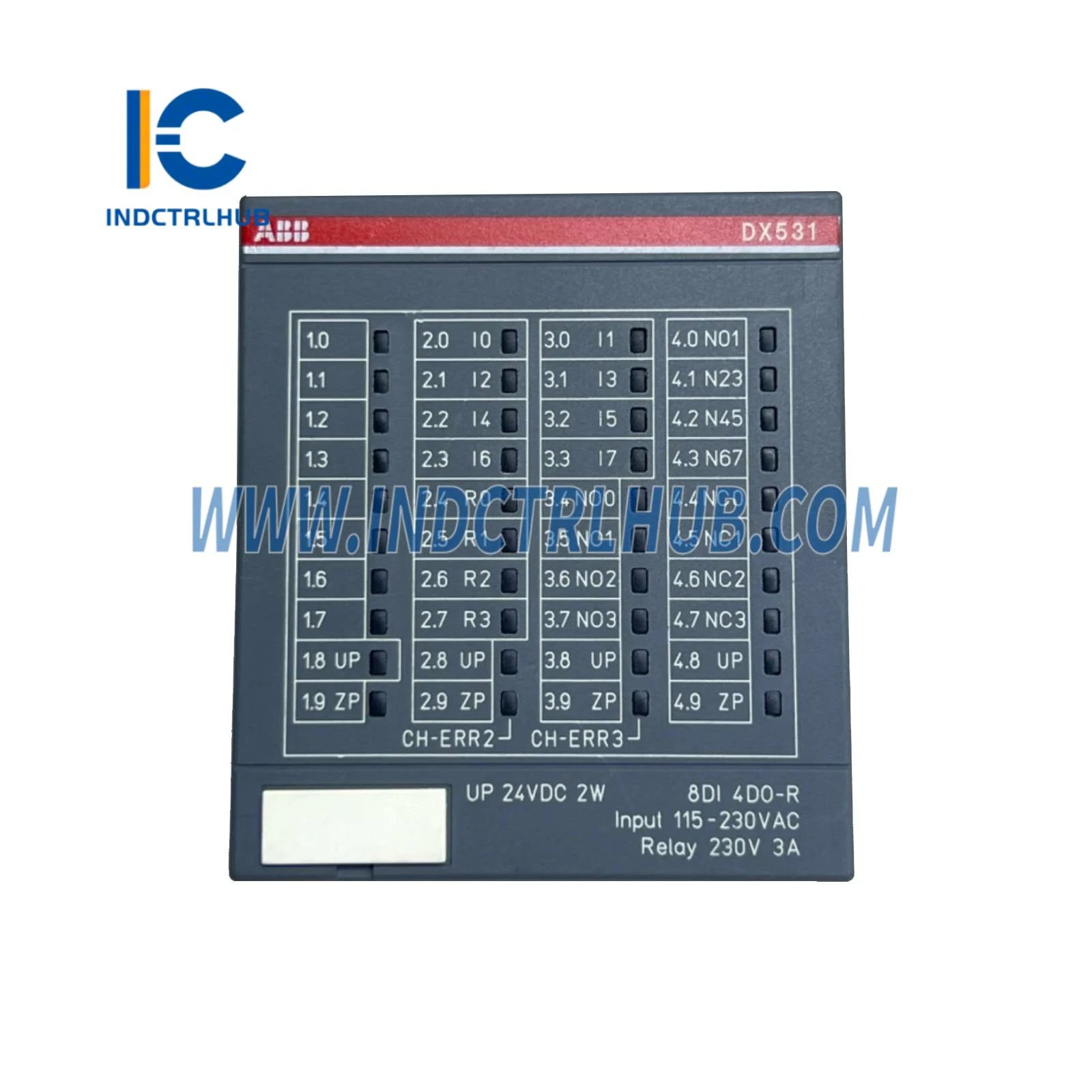

Product Description
Informations générales
|
Champ |
Détail |
|---|---|
|
Type de produit étendu |
DX531 |
|
ID du produit |
1SAP245000R0001 |
|
Désignation du type ABB |
DX531 |
|
EAN |
4016779650960 |
|
Description du catalogue |
Module E/S numérique : 8 EI (115…230 VAC), 4 RS relais (230 VAC, 3 A) |
|
Description longue |
Module E/S numérique S500. 8 EI : 115…230 VAC, 4 RS relais : 230 VAC 3 A, 2 fils |
|
Nom du produit |
E/S d'automatisation distribuée |
|
Type principal de produit |
DX531 |
|
Fonction |
8 EI : 115–230 VAC ; 4 RS relais : 230 VAC, 3 A |
Spécifications techniques
|
Spécification |
Valeur |
|---|---|
|
Entrées numériques |
8 |
|
Sorties numériques |
4 (type relais) |
|
E/S configurables (numérique/analogique) |
0 |
|
Type de tension d'entrée |
AC |
|
Plage de tension d'entrée |
0 … 265 V |
|
Temps de retard (τ) |
20 … 20 ms |
|
Type de sortie |
Relais |
|
Tension de sortie (Uout) |
24 … 230 V AC/DC |
|
Tension de sortie max |
195,5 … 276 V |
|
Sortie actuelle |
3 A |
|
Degré de protection |
IP20 |
|
Tension d'alimentation |
20,4 … 28,8 V CC |
|
Température ambiante (fonctionnement) |
0 … +60 °C |
|
Température ambiante (stockage) |
-40 … +70 °C |
Informations de commande
|
Champ |
Valeur |
|---|---|
|
CN8 / Code SH |
85389091 |
|
Description de la facture |
Module E/S numérique (DX531) |
|
Quantité minimum de commande |
1 pièce |
|
Multiple de commande |
1 pièce |
|
Unité de vente |
Pièce |
|
Fabriqué sur commande |
Non |
Dimensions et poids
|
Mesure |
Valeur |
|---|---|
|
Poids net |
0,151 kg |
|
Profondeur / longueur nette |
62 mm |
|
Hauteur nette |
76 mm |
|
Largeur nette |
67,5 mm |
|
Poids brut |
0,175 kg |
|
Dimensions de l'emballage (L×l×H) |
84 × 71 × 72 mm |
Conformité environnementale
|
Élément de conformité |
Valeur |
|---|---|
|
Statut RoHS |
Conforme à la directive UE 2011/65/UE et à l'amendement 2015/863 |
|
Date RoHS |
2007 |
|
Statut REACH |
Contient des substances > 0,1 % (au 2024-12-06) |
|
ID SCIP |
c9bf362a-cc21-47fa-8a05-4084ee252c86 (Allemagne) |
|
Catégorie DEEE |
5. Petit équipement |
|
DEEE B2C / B2B |
Entreprise à Entreprise |
Normes et classifications
|
Classification |
Valeur |
|---|---|
|
eClass |
27-24-22-04 |
|
ETIM 8 / 9 / 10 |
EC001419 - Module E/S numérique PLC |
|
UNSPSC |
32151705 |
