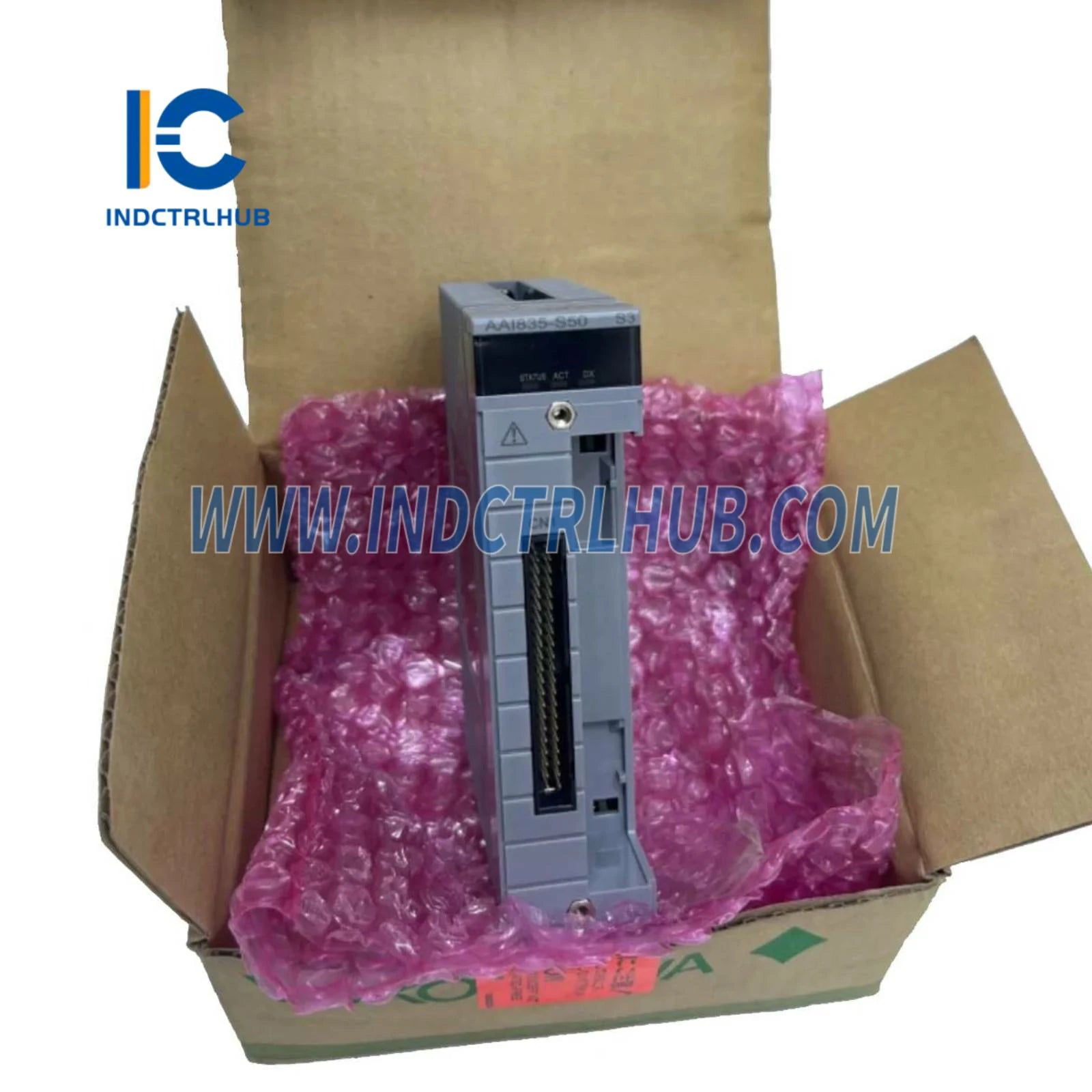

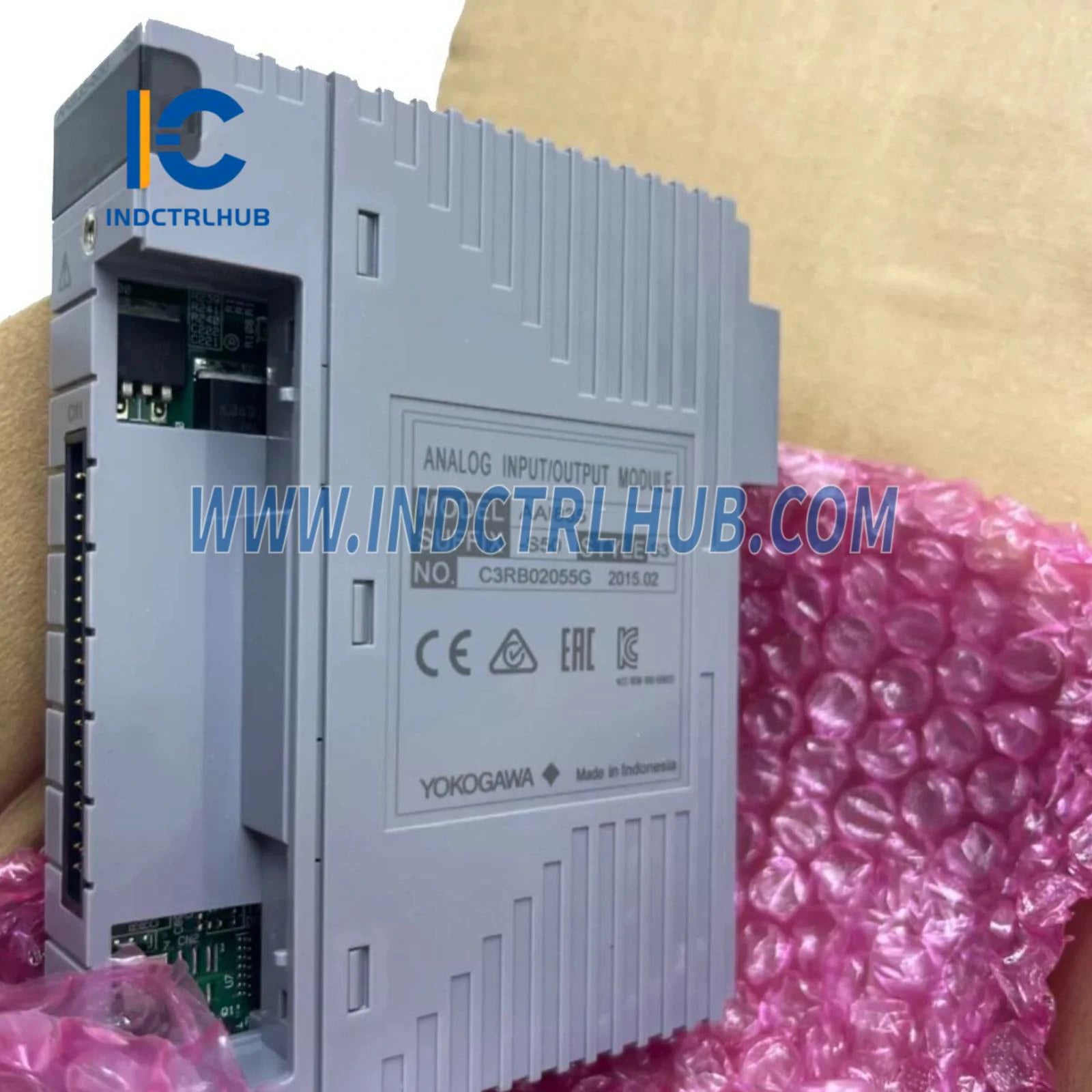

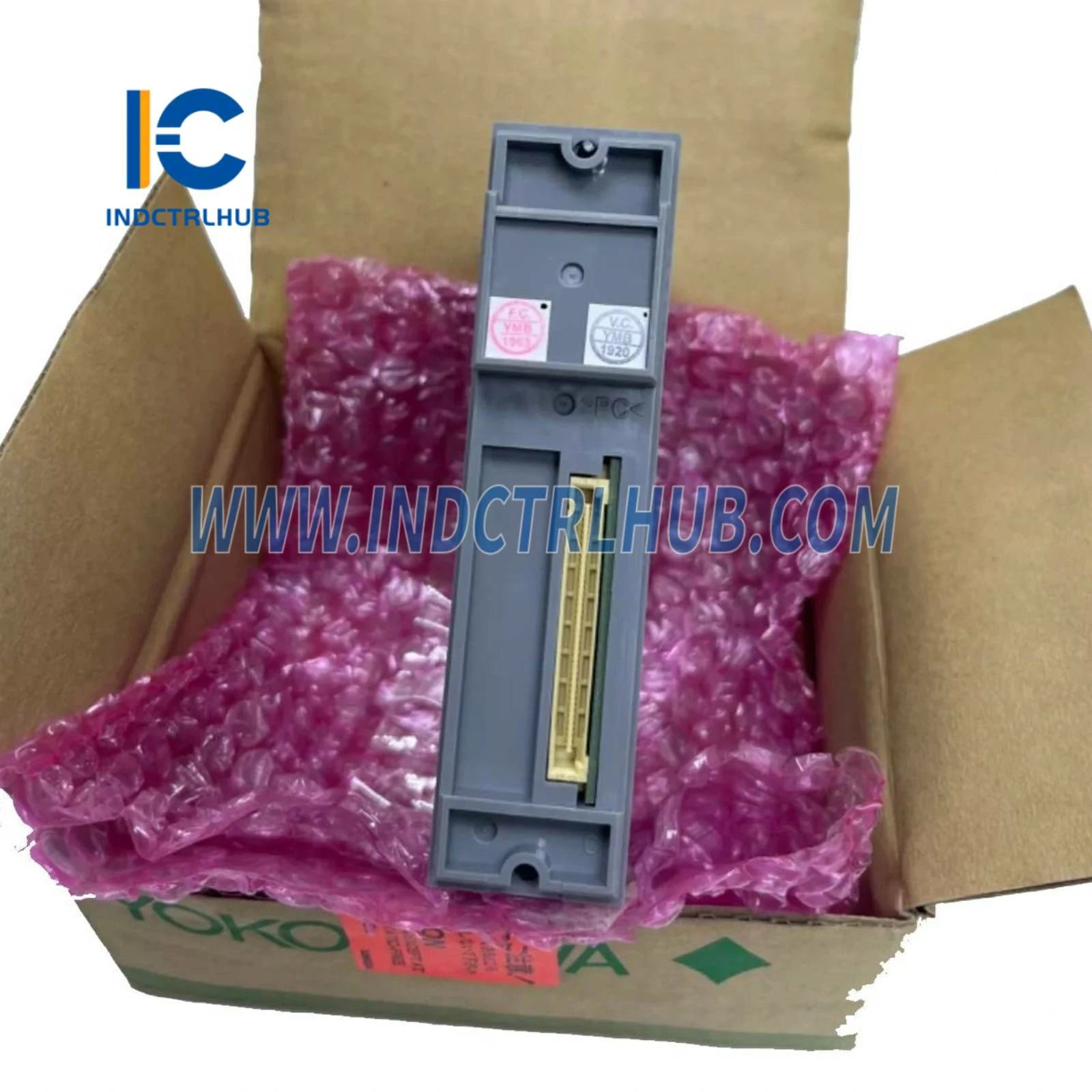

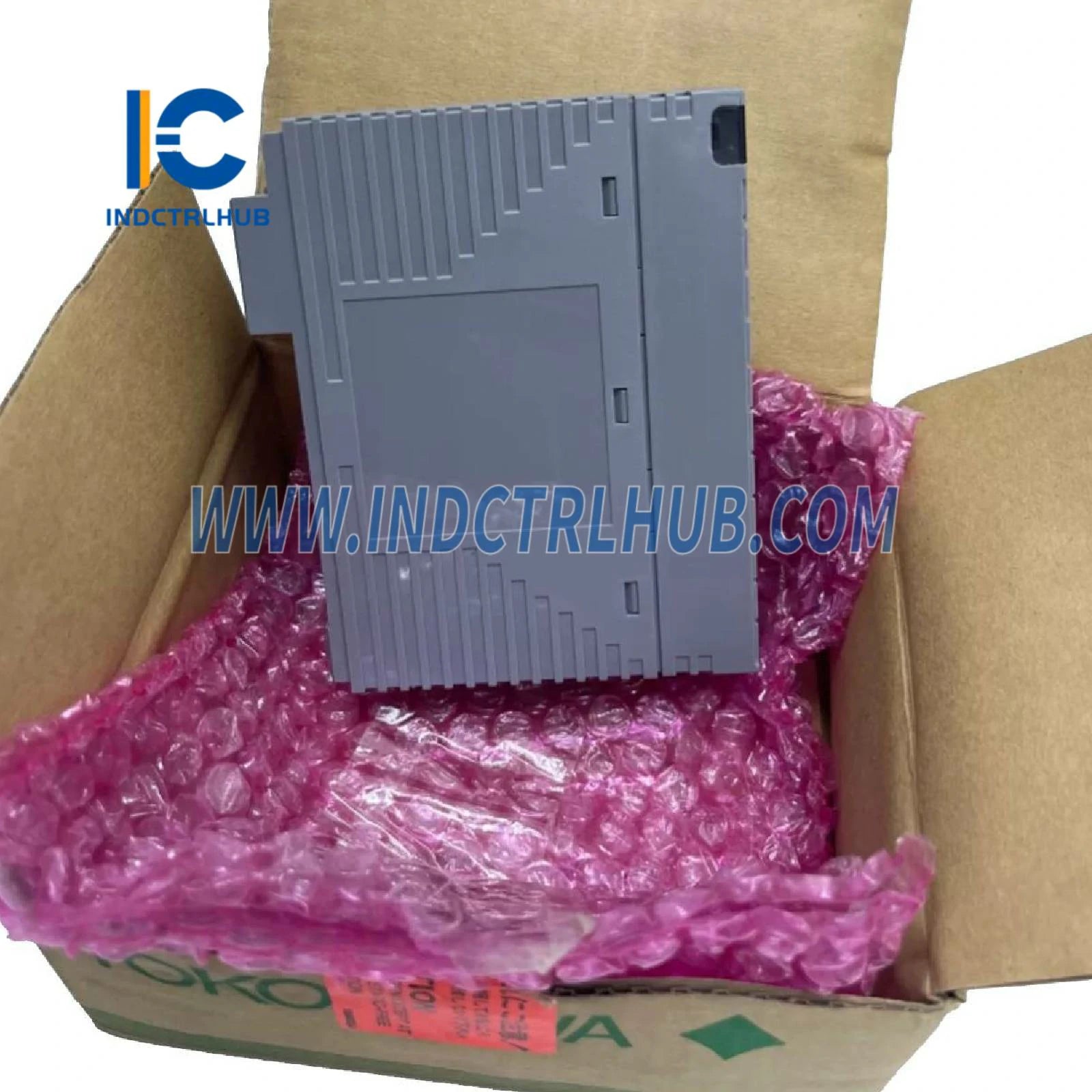

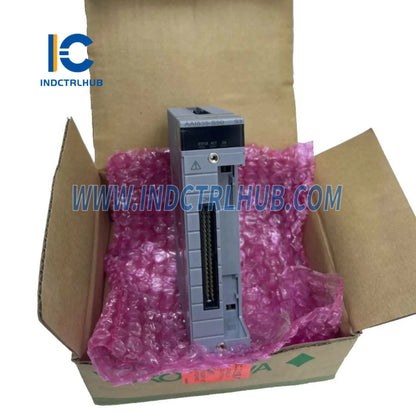

ماژول آنالوگ ورودی/خروجی Yokogawa AAI835-S50
ماژول آنالوگ ورودی/خروجی Yokogawa AAI835-S50
Manufacturer: Yokogawa
Product No.: AAI835-S50
Condition:1000 در انبار
Product Type: ماژول ورودی/خروجی آنالوگ
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
__ اطلاعات کلی
|
سازنده |
Yokogawa |
|---|---|
|
مدل/شماره قطعه |
AAI835-S50 |
|
توضیحات |
ماژول ورودی/خروجی آنالوگ (4_20 میلیآمپر، ورودی 4 کاناله/خروجی 4 کاناله، کانالهای ایزوله) |
_
_
__ توضیحات
ماژول_AAI835-S50_یک_ماژول ورودی/خروجی آنالوگ_با عملکرد بالا است که برای_4 ورودی و 4 خروجی سیگنال 4_20 میلیآمپر طراحی شده است، با_جداسازی کانال به کانال و سیستم. این ماژول برای کاربردهایی که نیاز به پیکربندیهای دوگانه افزونه و مدیریت قوی سیگنال آنالوگ دارند، ایدهآل است. این ماژول از_ارتباط HART_پشتیبانی میکند و مجهز به تشخیص دقیق و کنترل خروجی سیگنال است.
_
_
__ مشخصات فنی
|
آیتم |
مشخصات |
|---|---|
|
مدل |
AAI835 |
|
تعداد کانالهای I/O |
ورودی ۴ کاناله / خروجی ۴ کاناله، همه ایزوله شده |
|
سیگنال I/O |
ورودی: ۴ تا ۲۰ میلیآمپر خروجی: ۴ تا ۲۰ میلیآمپر |
|
جریان ورودی مجاز |
۲۵ میلیآمپر |
|
مقاومت بار مجاز |
۰ تا ۷۵۰ اهم (فقط خروجی) |
|
ولتاژ تحمل |
۵۰۰ ولت AC (۱ دقیقه) بین I/O و سیستم، و بین کانالها |
|
مقاومت ورودی (روشن بودن برق) |
۲۹۰ اهم (در ۲۰ میلیآمپر) تا ۴۵۰ اهم (در ۴ میلیآمپر) |
|
مقاومت ورودی (خاموش بودن برق) |
۵۰۰ کیلو اهم یا بیشتر |
|
تشخیص مدار باز |
خروجی: < ۰.۶۵ میلیآمپر |
|
دقت |
ورودی: ±۱۶ میکروآمپر خروجی: ±۴۸ میکروآمپر |
|
دوره بهروزرسانی داده |
۱۰ میلیثانیه |
|
تأمین برق فرستنده |
15.0 ولت یا بالاتر (در 20 میلیآمپر)، 29.3 ولت یا کمتر (در 0 میلیآمپر) |
|
انحراف دما |
±16 میکروآمپر / 10 درجه سانتیگراد |
|
حداکثر مصرف جریان |
360 میلیآمپر (5 ولت DC)، 450 میلیآمپر (24 ولت DC) |
|
وزن |
0.3 کیلوگرم |
|
اتصالات خارجی |
ترمینال فشار، کابل کانکتور MIL، کابل KS1 |
|
ارتباط HART |
موجود |
_
_
__ کدهای پسوند
|
کد |
توضیحات |
|---|---|
|
-S |
نوع استاندارد |
|
-H |
با ارتباط دیجیتال HART |
|
5 |
بدون حفاظت در برابر انفجار |
|
E |
با حفاظت در برابر انفجار |
|
0 |
نوع پایه |
|
3 |
مطابق استاندارد ISA G3، دمای -۲۰ تا ۷۰ درجه سانتیگراد |
_
_
_
| برای اطلاعات بیشتر موارد محبوب زیر را بررسی کنید در_ | هاب کنترل صنعتی | |||
| برند | توضیحات | _قیمت (دلار آمریکا)_ | موجودی | لینک |
| YOKOGAWA | واحد گره ANB10D-420/CU2N برای باس ESB دوگانه افزونه | 3071_4071 | 260 | واحد گره ANB10D-420/CU2N |
| YOKOGAWA | ماژول ورودی/خروجی آنالوگ AAI841-H50/K4A00 برای پردازش سیگنال ترکیبی | 1714_2714 | 710 | ماژول ورودی/خروجی آنالوگ AAI841-H50/K4A00 |
| YOKOGAWA | ماژول ورودی دیجیتال 32 نقطهای F3XD32-3F برای PLC FA-M3 | 500_1000 | 470 | ماژول ورودی دیجیتال F3XD32-3F |
| YOKOGAWA | ماژول منبع تغذیه PW301/100 TO برای سیستمهای DCS | 500_1500 | 830 | ماژول منبع تغذیه PW301/100 TO |
| YOKOGAWA | کنترلر برنامهپذیر نمایشگر YS1700-030 برای کنترل فرآیند | 643_1643 | 390 | کنترلر YS1700-030 |
| YOKOGAWA | ماژول ارتباط سریال ALR121-SE1 برای RS-485 | 1214_2214 | 650 | ماژول ارتباط سریال ALR121-SE1 |
| YOKOGAWA | ماژول ارتباطی نردبانی F3RZ81-0F برای RS-232C | 500_1000 | 520 | ماژول ارتباطی F3RZ81-0F |
__ کدهای گزینه
|
کد |
توضیحات |
|---|---|
|
/B3A00 |
آداپتور رابط کابل KS [ATB3A-00] |
|
/K4A00 |
آداپتور رابط کابل KS [ATK4A-00] |
|
/13S00 |
بلوک ترمینال گیره فشار برای آنالوگ ایزوله [ATI3S-00] |
|
/13S10 |
بلوک ترمینال گیره فشار با جذبکننده نوسان [ATI3S-10] |
|
/13D00 |
بلوک ترمینال گیره فشار دوگانه برای آنالوگ ایزوله [ATI3D-00] |
|
/13D10 |
بلوک ترمینال گیره فشار دوگانه با جذبکننده نوسان [ATI3D-10] |
|
/CCC01 |
درپوش کانکتور برای کابل MIL [ACCC01] |
_
