بررسی اجمالی محصول

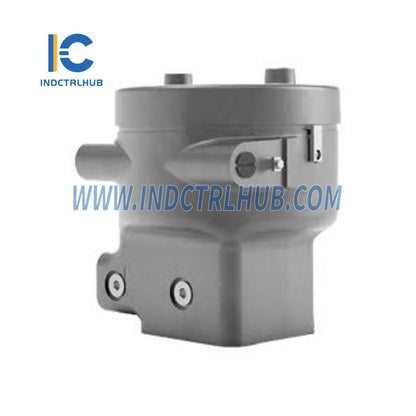

مدل Woodward 9907-1200 یک مبدل جریان به فشار نسل دوم (CPC-II) است که برای کنترل دقیق سرووهای شیر توربین بخار در کاربردهای صنعتی طراحی شده است. این کنترل شیر تنظیم فشار الکتروهیدرولیک یک سیگنال تقاضای 4-20 میلی‌آمپر را می‌پذیرد و آن را به یک خروجی فشار روغن دقیق تبدیل می‌کند تا عملگرهای شیر توربین تک‌عمله را در موقعیت قرار دهد. این دستگاه برای کار در فشار 10 بار در مکان‌های خطرناک منطقه 2 با پیکربندی ساده و دینامیک‌های بهبود یافته طراحی شده است و برای کنترل سرعت و بار توربین در تولید برق، نفت و گاز و محیط‌های پردازش صنعتی ایده‌آل است.
مشخصات فنی
مدل 9907-1200 دارای مشخصات زیر بر اساس ویژگی‌های استاندارد این مدل است:
| مورد | مشخصات |
|---|---|
| شماره مدل / قطعه | 9907-1200 |
| سازنده | وودوارد |
| توضیحات | مبدل جریان به فشار (CPC-II)، ۱۰ بار، منطقه ۲، سیمپلکس، دینامیک‌های پیشرفته |
| سری | CPC-II |
| سیگنال ورودی | 4-20 mA |
| فشار خروجی | ۰-۱۰ بار (۰-۱۴۵ psi) |
| فشار عرضه | ۱۱-۱۳ بار (۱۶۰-۱۸۹ psi) |
| منبع تغذیه | 24 ولت DC (محدوده 18-32 ولت DC) |
| دمای عملیاتی | -20°C تا 70°C (-4°F تا 158°F) |
| وزن | 4.5 کیلوگرم (10 پوند) |
جزئیات اضافی
مدل 9907-1200 شامل اطلاعات اضافی زیر بر اساس استفاده و مستندات استاندارد خود است:
| دسته بندی | جزئیات |
|---|---|
| تابع | سیگنال ۴-۲۰ میلی‌آمپر را به فشار هیدرولیک برای کنترل شیر توربین تبدیل می‌کند. |
| نصب | نصب بولت-آن نزدیک عملگر |
| سازگاری | سیستم‌های سروو شیر توربین بخار تک‌عمله، سیستم‌های کنترل وودوارد |
| ویژگی ها | دینامیک‌های بهبود یافته، مقاومت در برابر آلودگی روغن، گواهینامه منطقه ۲ |
| گواهینامه ها | ATEX، IECEx (منطقه ۲)، CE |
| نوع قطعه | جدید، مازاد، یا بازسازی شده |
