Product Description
بررسی اجمالی محصول
| دسته بندی | جزئیات |
|---|---|
| سازنده | وودوارد |
| شماره مدل / قطعه | 9907-1183 |

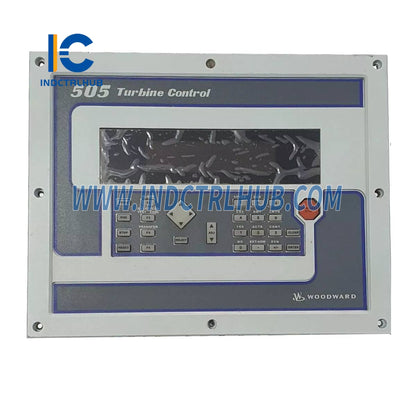

| توضیحات | 505E دیجیتال گاورنر طراحی شده برای کنترل توربین بخار با قابلیت های استخراج و ورود، سیستم قابل تنظیم توسط کاربر نسل دوم |
| ویژگی های کلیدی | قابل برنامه‌ریزی در میدان، نصب بر روی پنل جلو، از عملگرهای تک یا دوگانه پشتیبانی می‌کند، دارای درجه‌بندی کلاس 1 تقسیم 2، جایگزین نسل بعدی 505XT (8200-1312) |
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| مدل | 9907-1183 |
| خط تولید | 505E دیجیتال گاورنر |
| ورودی برق | 24 VDC |
| ورودی ها | 16 ورودی تماس (4 اختصاصی، 12 برنامه‌پذیر)، 6 ورودی جریان 4-20 mA برنامه‌پذیر |
| خروجی ها | 2 خروجی عملگر (تک یا محدوده تقسیم شده)، 8 خروجی رله، 6 خروجی قابل برنامه‌ریزی 4-20 میلی‌آمپر |
| نمایش | پنل کنترل اپراتور دو خطی، ۲۴ کاراکتر در هر خط |
| دمای عملیاتی | -25°C تا 65°C (-13°F تا 149°F) بدون محفظه؛ -20°C تا 60°C (-4°F تا 140°F) با محفظه NEMA 4X اختیاری |
| وزن | حدود ۴.۱ کیلوگرم (۹ پوند) |
| گواهینامه | مکان‌های استاندارد کلاس ۱، بخش ۲ |
گزینه‌های اتصال خارجی
| نوع اتصال | جزئیات |
|---|---|
| اتصالات پشتیبانی شده | عملگر سخت‌افزاری و اتصالات ورودی/خروجی از طریق بلوک‌های ترمینال؛ ادغام با DCS کارخانه از طریق Modbus یا سیگنال‌های مجزا |
ویژگی های عملکردی
| ویژگی | جزئیات |
|---|---|
| کنترل توربین | کنترل توربین‌های بخار با استخراج و/یا ورود تک با استفاده از یک یا دو عملگر |
| قابلیت برنامه ریزی | قابل پیکربندی میدانی از طریق پنل کنترل اپراتور یکپارچه با نرم‌افزار مبتنی بر منو |
| تشخیص | شاخص خاموشی اول، اجتناب از سرعت بحرانی، محدودکننده‌های شیر، توالی شروع خودکار |
| مسیر را ارتقا دهید | جایگزین شده توسط نسل بعدی 505XT (شماره قطعه 8200-1312) |
مدل و پیکربندی
| دسته بندی | جزئیات |
|---|---|
| مدل پایه | 9907-1183 (505E دیجیتال گاورنر، 24 ولت DC، نصب روی پنل جلو) |
| پیکربندی | طراحی شده برای عملیات مستقل یا یکپارچه با DCS؛ پشتیبانی از استخراج/ورود توربین‌های بخار |
