Product Description
مروری بر محصول

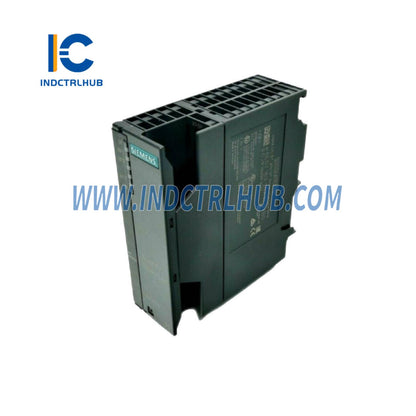

- توضیحات: ماژول رابط Siemens 6ES7153-2BA10-0XB0 (IM 153-2 High Feature) برای سیستم ورودی/خروجی توزیع شده SIMATIC ET 200M، بخشی از سری SIMATIC S7 شرکت Siemens است. این ماژول یک PLC مرکزی SIMATIC S7 را متصل می‌کند
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| سازنده | Siemens |
| سری | SIMATIC ET 200M (سازگار با SIMATIC S7-300/400) |
| مدل/شماره قطعه | 6ES7153-2BA10-0XB0 |
| نوع مدل | ماژول رابط (IM 153-2 High Feature) |
| عملکرد | اتصال ورودی/خروجی توزیع شده ET 200M به PLC SIMATIC S7 از طریق PROFIBUS DP، پشتیبانی از افزونگی و ویژگی‌های پیشرفته |
| نمایشگر | قابل اعمال نیست (شامل نشانگرهای LED: SF، BF، ON) |
| ورودی‌ها | قابل اعمال نیست (ماژول ارتباطی، رابط با ماژول‌های ورودی/خروجی) |
| خروجی‌ها | قابل اعمال نیست (ماژول ارتباطی، رابط با ماژول‌های ورودی/خروجی) |
| رابط‌های ارتباطی | PROFIBUS DP (کانکتور Sub-D 9 پین، تا 12 مگابیت بر ثانیه) |
| تقویت سیگنال | قابل اعمال نیست |
| دقت | قابل اعمال نیست |
| افزونه | پشتیبانی از افزونگی برای سیستم‌های با دسترسی بالا |
| تشخیص | تشخیص پیشرفته برای ارتباطات، وضعیت ماژول و متغیرهای HART، نظارت شده از طریق STEP 7 یا TIA Portal |
| سازگاری | ماژول‌های ورودی/خروجی SIMATIC ET 200M (تا 12 ماژول در هر ایستگاه، شامل ماژول‌های 64 کاناله)، PLCهای SIMATIC S7-300/400 |
| منبع تغذیه | 24 ولت DC (20.4–28.8 ولت DC) |
| مصرف برق | تقریباً ۲.۵ وات |
| مشخصات محیطی | دمای عملکرد: ۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد دمای نگهداری: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد رطوبت نسبی: ۵٪ تا ۹۵٪ بدون تراکم |
| محفظه | IP20 (هنگام نصب در رک ET 200M) |
| ابعاد | 40 میلی‌متر (عرض) × 125 میلی‌متر (ارتفاع) × 117 میلی‌متر (عمق) |
| وزن | تقریباً 0.284 کیلوگرم |
| نصب | ریل DIN یا نصب شده روی رک در ایستگاه ET 200M |
| گواهینامه‌ها | CE, UL, CSA, حفاظت گاز ATEX-ex (Cat. 3G)، RoHS (از 24.04.2015) |
