Product Description
مروری بر محصول
- توضیحات: ماژول رابط Siemens 6ES7153-1AA03-0XB0 یک ماژول رابط (IM 153-1) برای سیستم ورودی/خروجی توزیع شده SIMATIC ET 200M است، بخشی از سری SIMATIC S7 شرکت Siemens. این ماژول به عنوان لینک ارتباطی بین PLC مرکزی SIMATIC S7 عمل می‌کند
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| سازنده | Siemens |
| سری | SIMATIC ET 200M (سازگار با SIMATIC S7-300/400) |
| مدل/شماره قطعه | 6ES7153-1AA03-0XB0 |
| نوع مدل | ماژول رابط (IM 153-1) |
| عملکرد | اتصال ورودی/خروجی توزیع شده ET 200M به PLC SIMATIC S7 از طریق PROFIBUS DP |

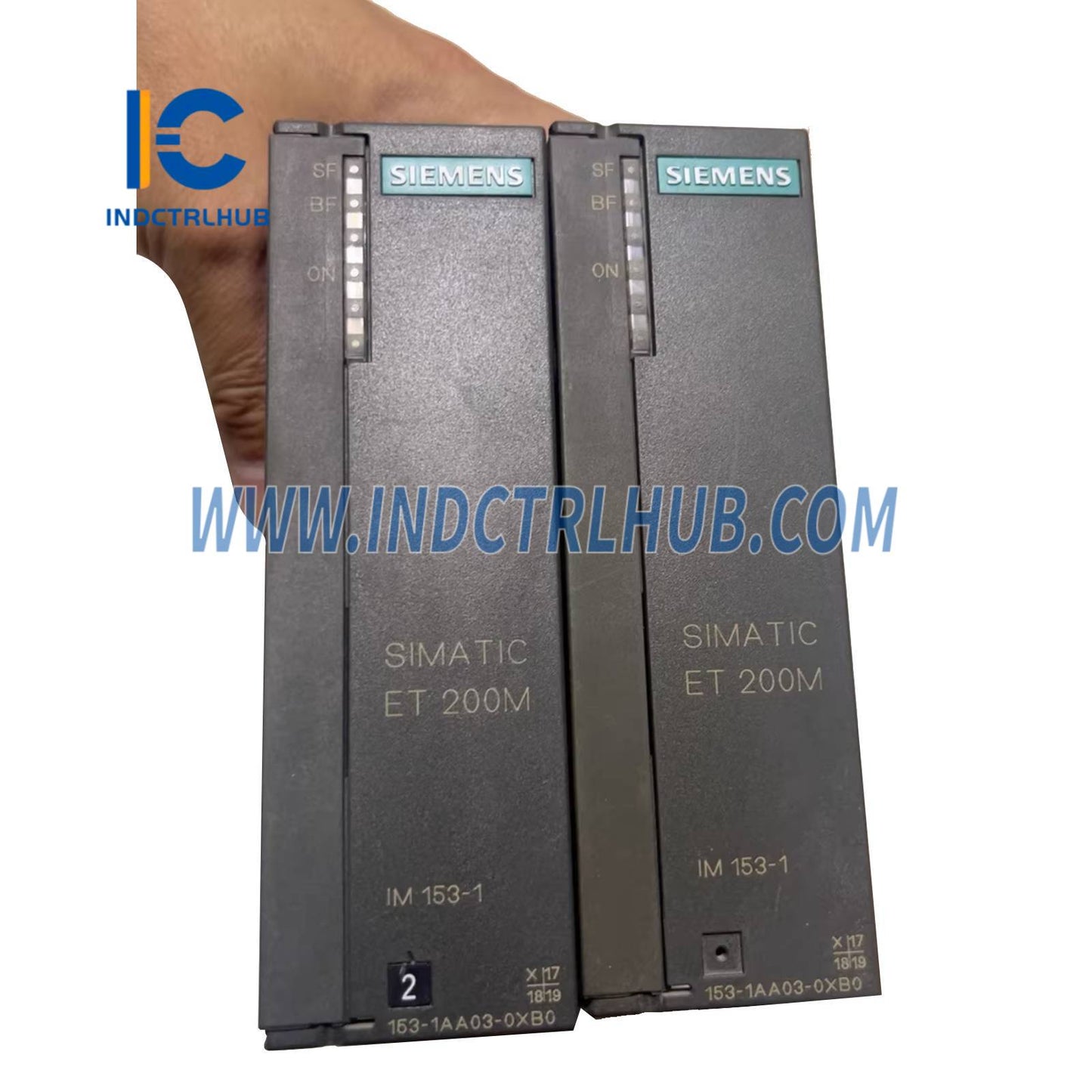

| نمایشگر | قابل اعمال نیست (شامل نشانگرهای LED برای وضعیت: SF، BF، ON) |
| ورودی‌ها | قابل اعمال نیست (ماژول ارتباطی، رابط با ماژول‌های ورودی/خروجی) |
| خروجی‌ها | قابل اعمال نیست (ماژول ارتباطی، رابط با ماژول‌های ورودی/خروجی) |
| رابط‌های ارتباطی | PROFIBUS DP (کانکتور Sub-D 9 پین، تا 12 مگابیت بر ثانیه) |
| تقویت سیگنال | قابل اعمال نیست |
| دقت | قابل اعمال نیست |
| افزونه | پشتیبانی نمی‌شود (تکرارپذیری در مدل‌های بالاتر مانند IM 153-2 موجود است) |
| تشخیص | عیب‌یابی داخلی برای ارتباط و وضعیت ماژول، نظارت شده از طریق STEP 7 یا TIA Portal |
| سازگاری | ماژول‌های ورودی/خروجی SIMATIC ET 200M (تا 8 ماژول در هر ایستگاه)، PLCهای SIMATIC S7-300/400 |
| منبع تغذیه | 24 ولت DC (20.4–28.8 ولت DC) |
| مصرف برق | تقریباً ۲.۵ وات |
| مشخصات محیطی | دمای عملکرد: ۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد دمای نگهداری: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد رطوبت نسبی: ۵٪ تا ۹۵٪ بدون تراکم |
| محفظه | IP20 (هنگام نصب در رک ET 200M) |
| ابعاد | تقریباً 40 میلی‌متر (عرض) × 125 میلی‌متر (ارتفاع) × 117 میلی‌متر (عمق) |
| وزن | تقریباً 0.28 کیلوگرم |
| نصب | ریل DIN یا نصب شده روی رک در ایستگاه ET 200M |
| گواهینامه‌ها | CE, UL, CSA, ATEX (وابسته به سیستم) |
