Product Description
جزئیات محصول
تولیدکننده: Schneider Electric

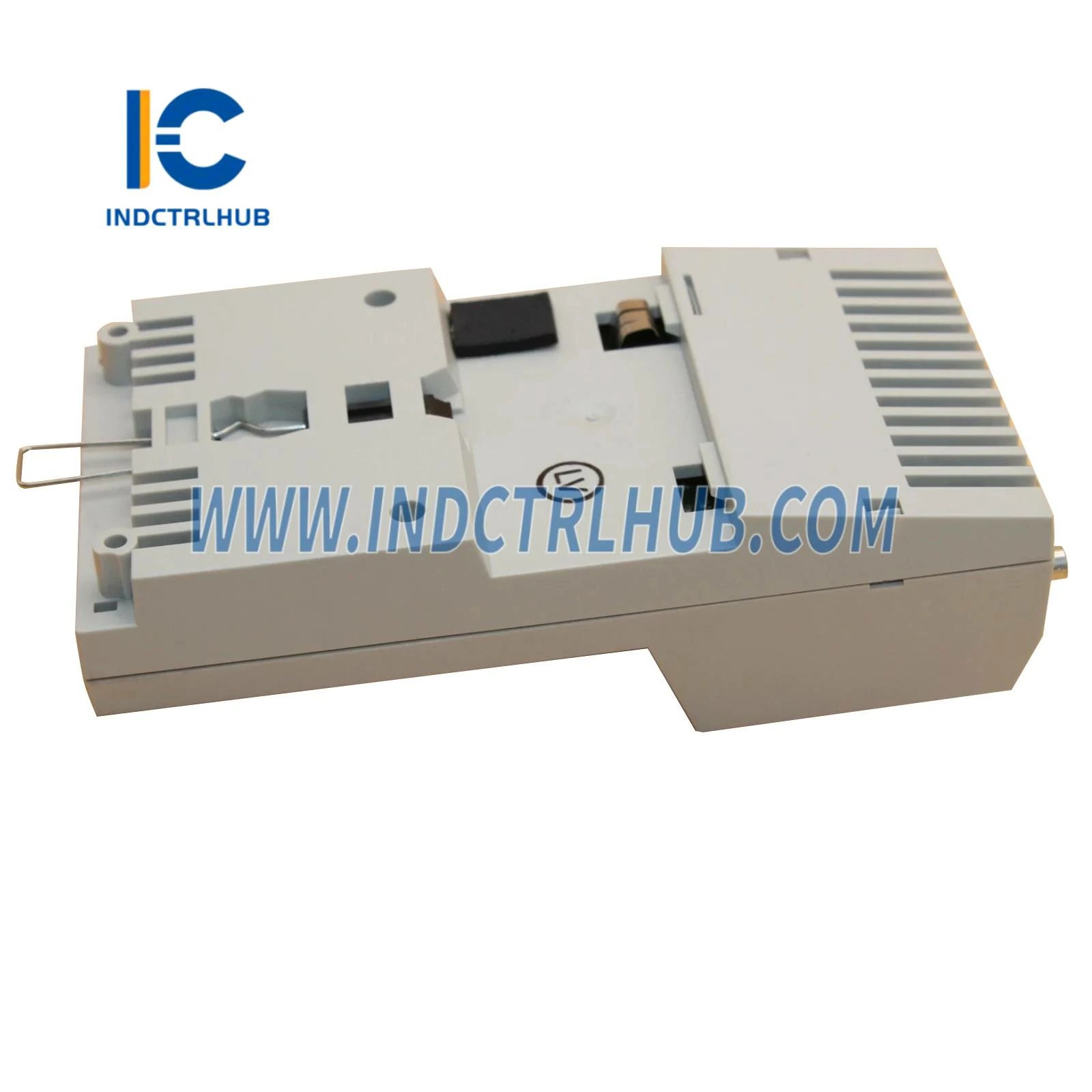

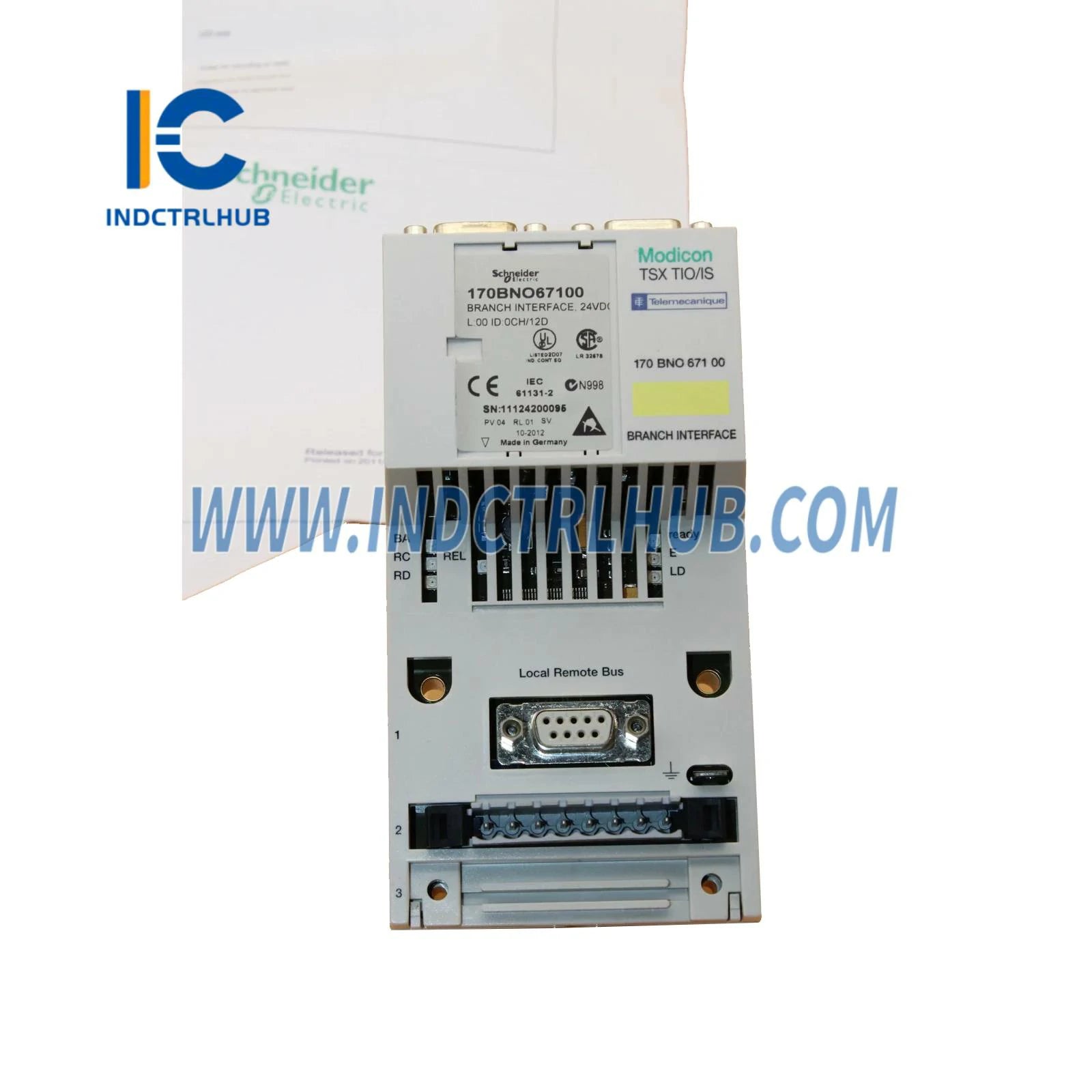

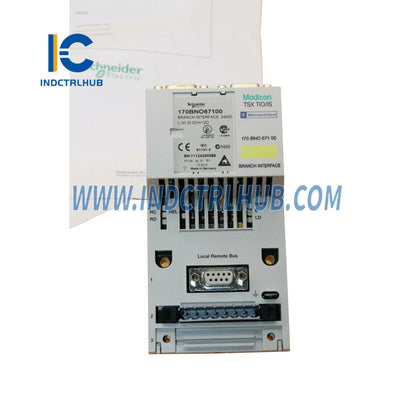

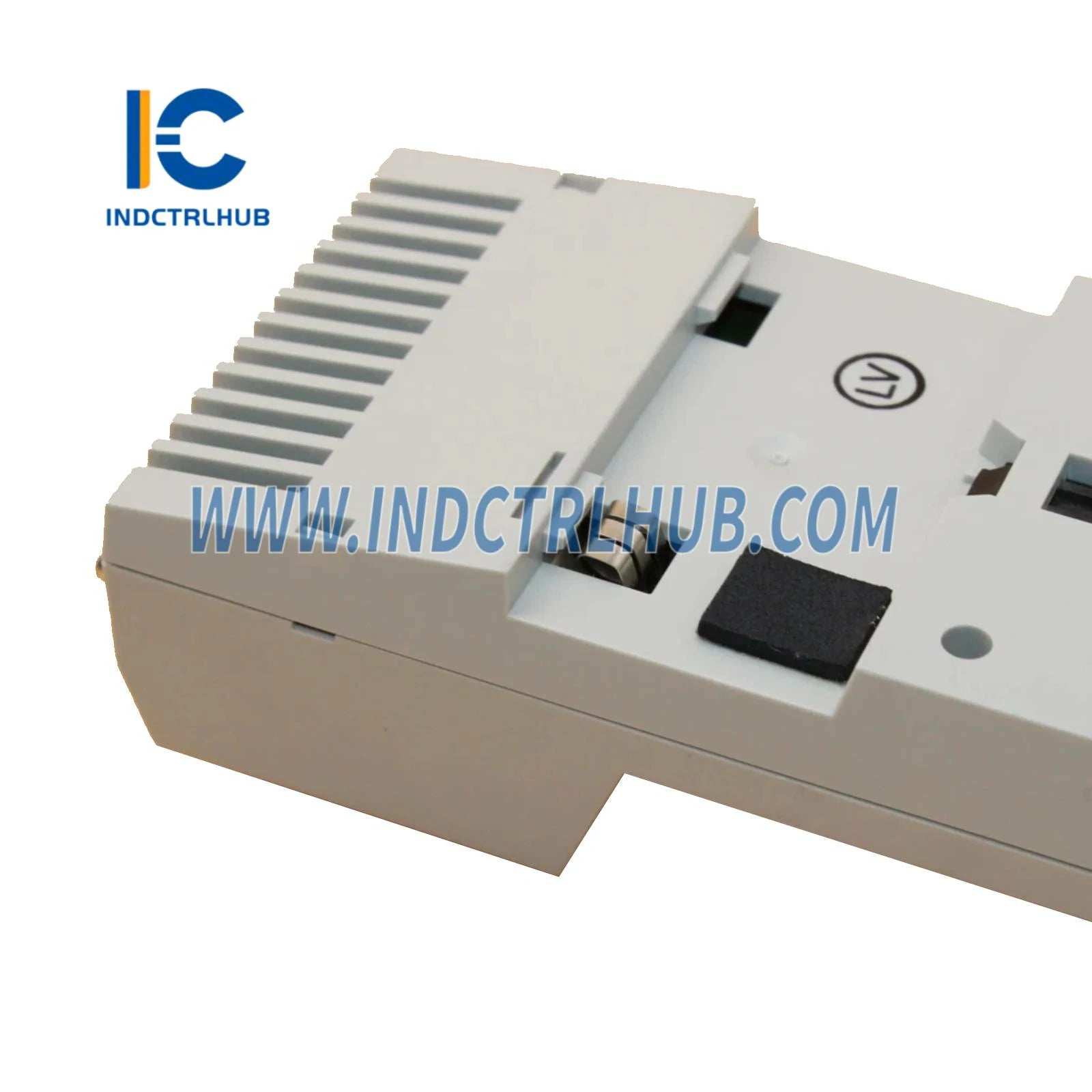

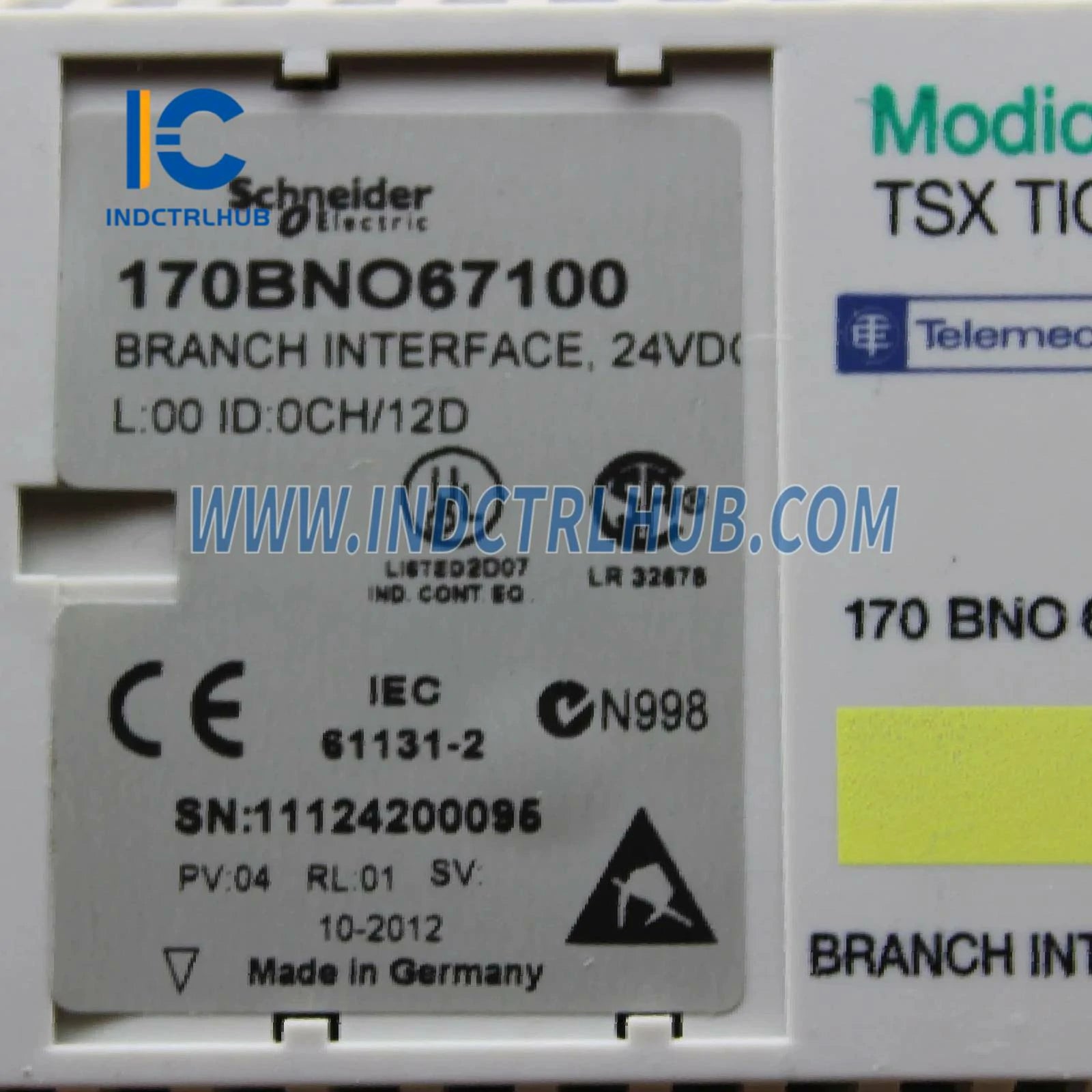

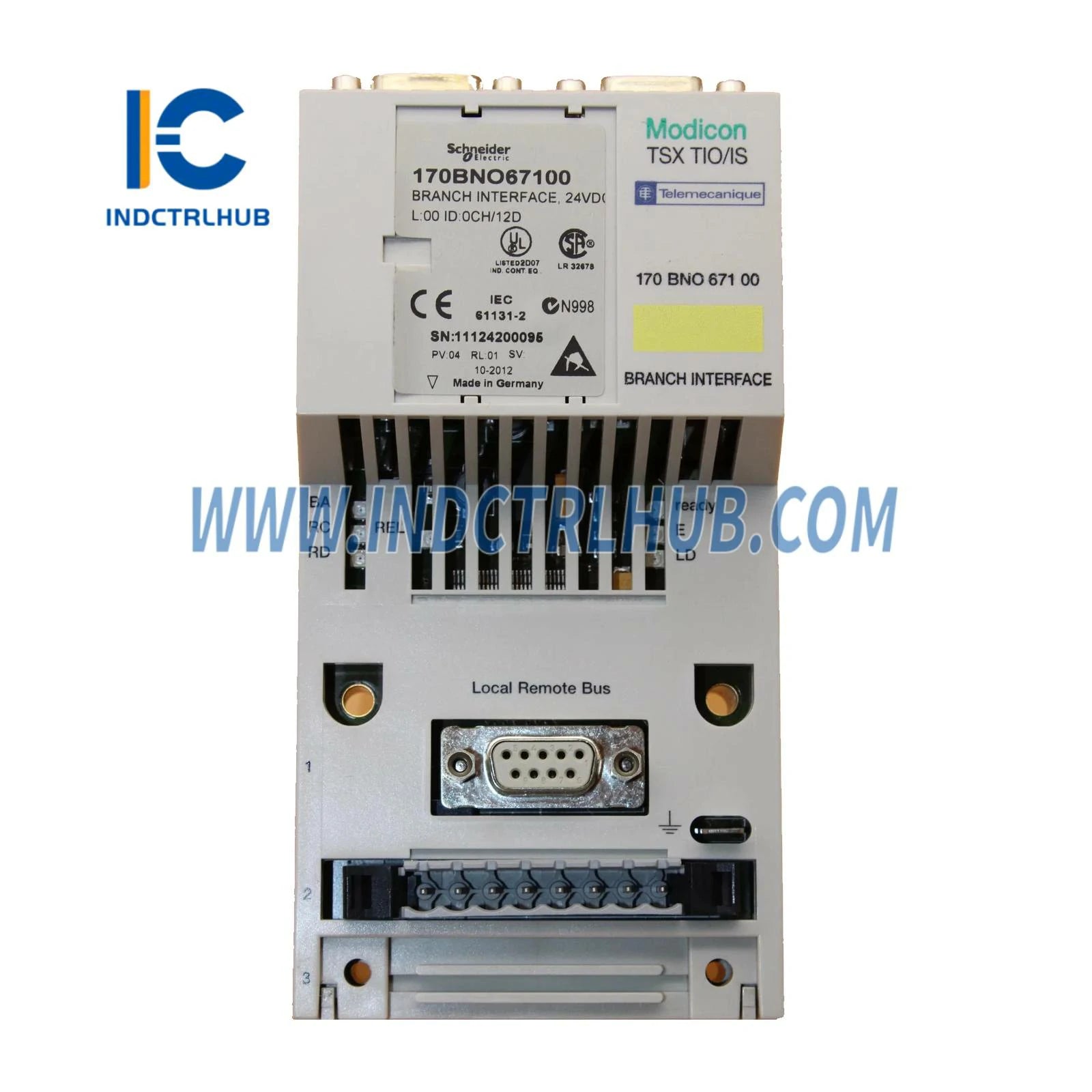

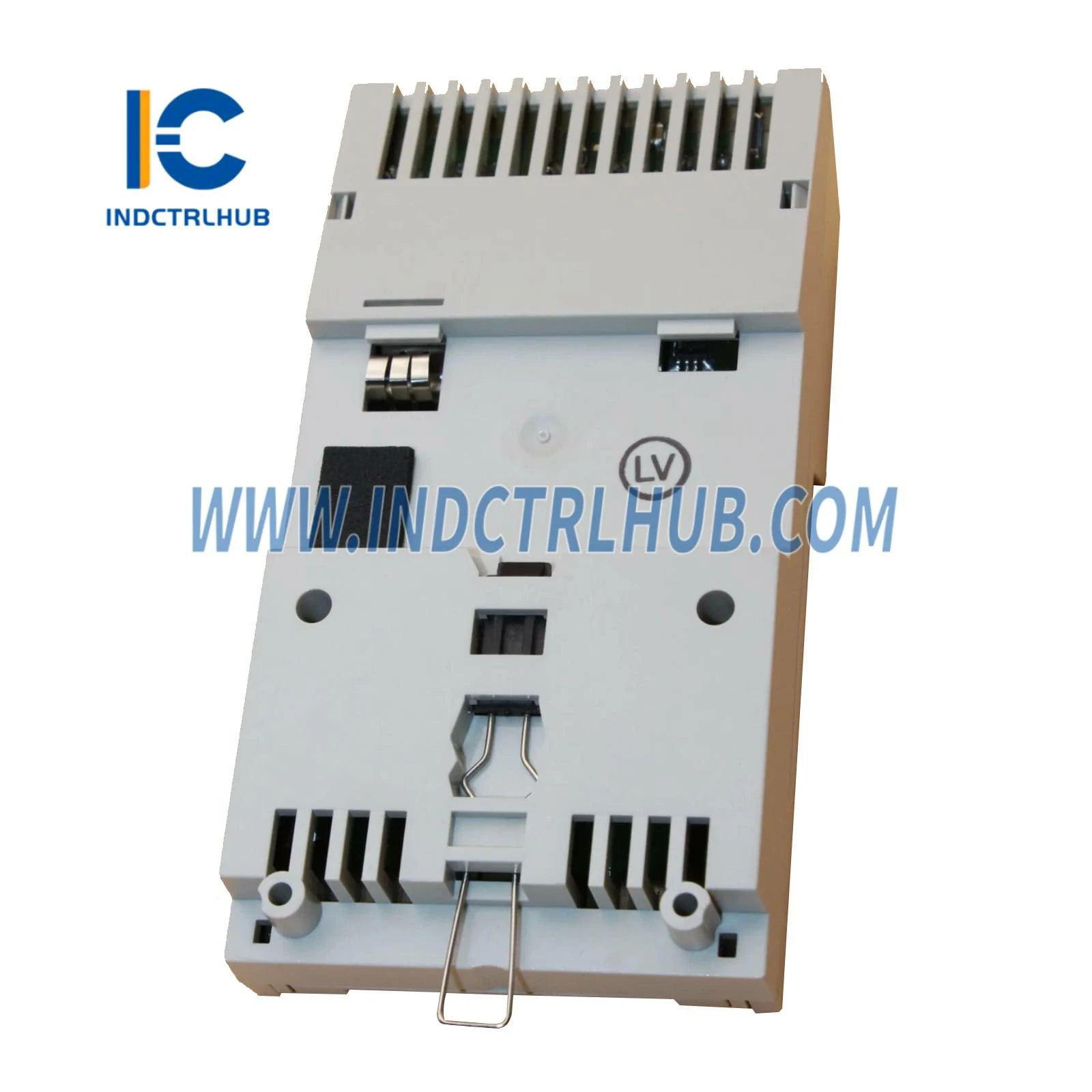

مدل / شماره قطعه: 170BNO67100
توضیحات: رابط شاخه برای مبدل ارتباطی اینترباس - 24 ولت DC
مشخصات
مشخصات اصلی
|
دسته بندی |
جزئیات |
|---|---|
|
طیف محصولات |
پلتفرم اتوماسیون Modicon Momentum |
|
تعیین لوازم جانبی/قطعه جداگانه |
رابط شعبه |
|
نوع لوازم جانبی/قطعه جداگانه |
رابط |
|
دسته‌بندی لوازم جانبی/قطعات جداگانه |
لوازم جانبی اتصال |
|
مقصد لوازم جانبی/قطعه جداگانه |
آداپتور ارتباط اینتر باس |
|
پروتکل پورت ارتباطی |
نسل اینتر باس SUPI 2 |
ویژگی‌های الکتریکی
|
دسته بندی |
جزئیات |
|---|---|
|
ولتاژ تغذیه نامی |
24 ولت DC |
|
محدودیت‌های جریان خروجی |
۰.۲…۲ آمپر |
|
اتلاف نیرو |
۲.۵ اینچ |
|
مصرف فعلی |
100 میلی آمپر |
اتصال و سیگنال‌دهی
|
دسته بندی |
جزئیات |
|---|---|
|
اتصال الکتریکی |

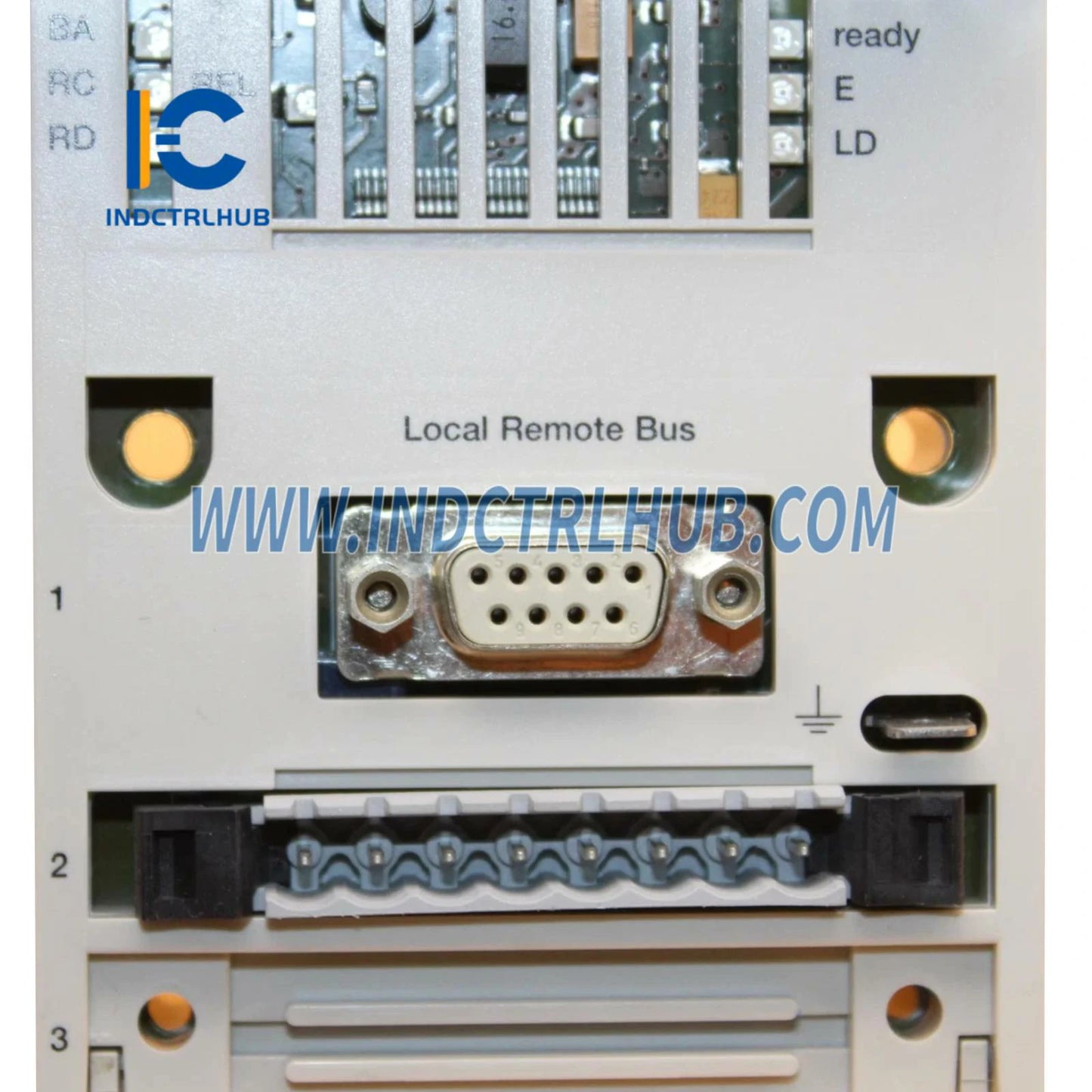

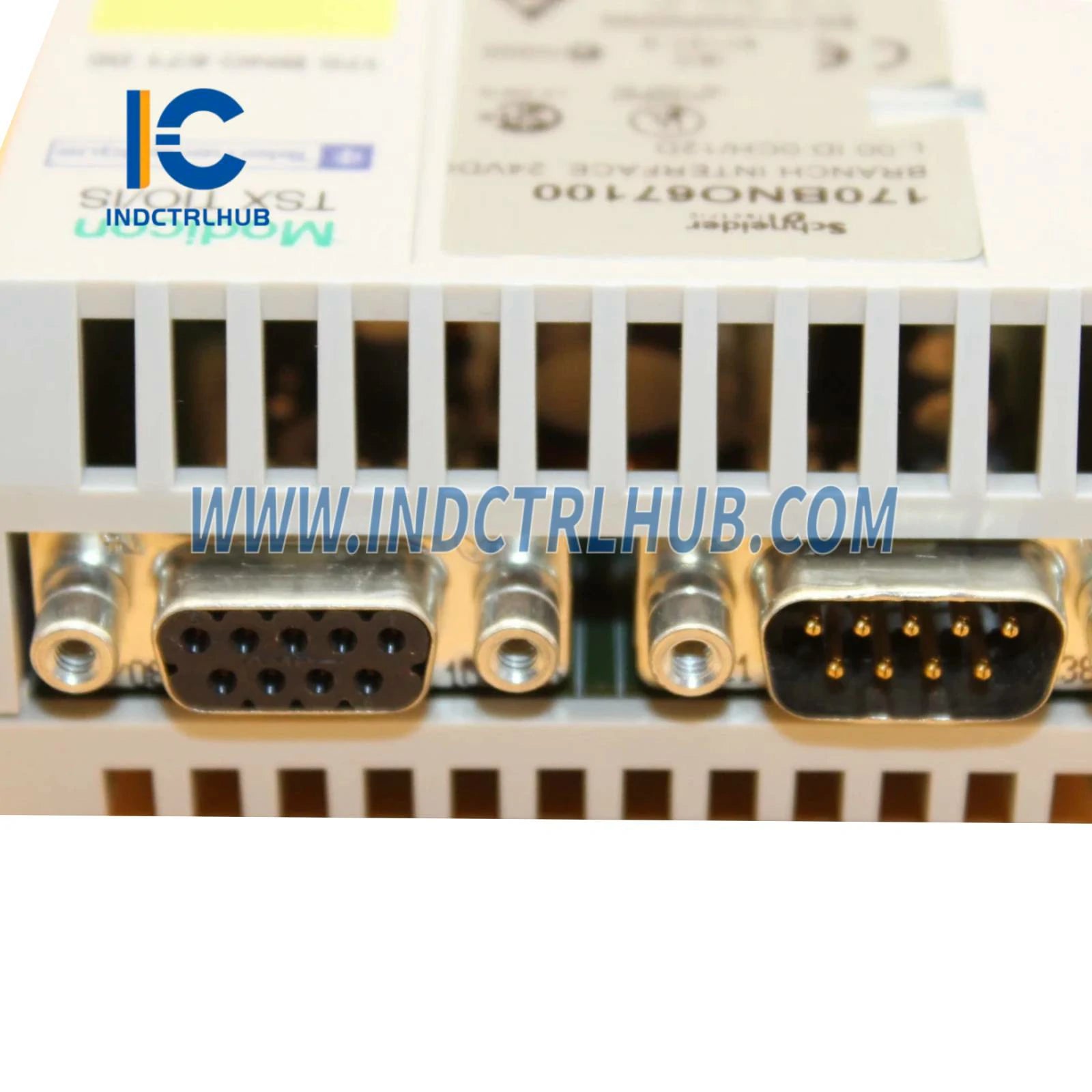

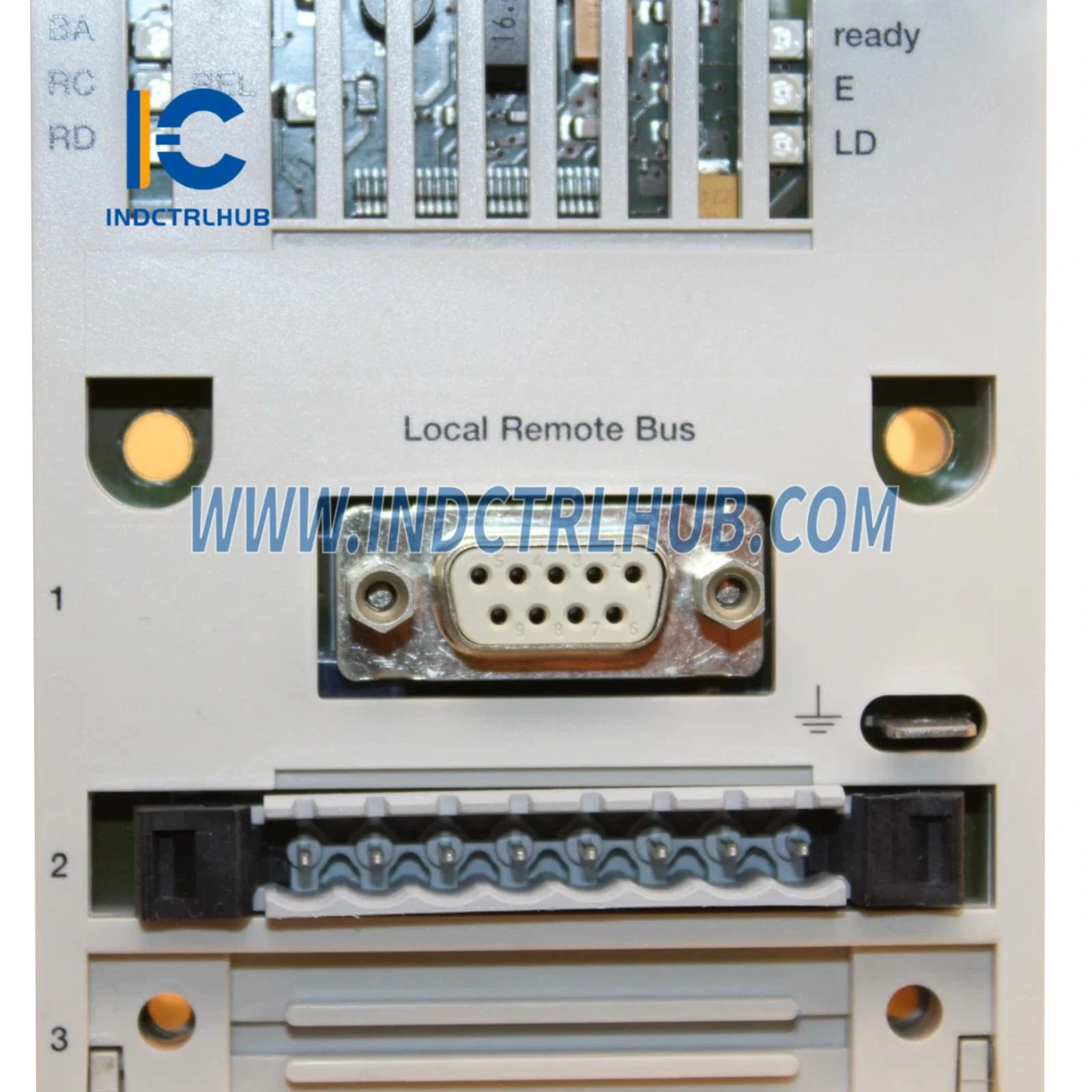

1 کانکتور RS485 RJ45 برای باس راه دور ورودی، 1 کانکتور RS485 RJ45 برای باس راه دور خروجی، 1 بلوک ترمینال (8 پین) |
|
سیگنالینگ محلی |

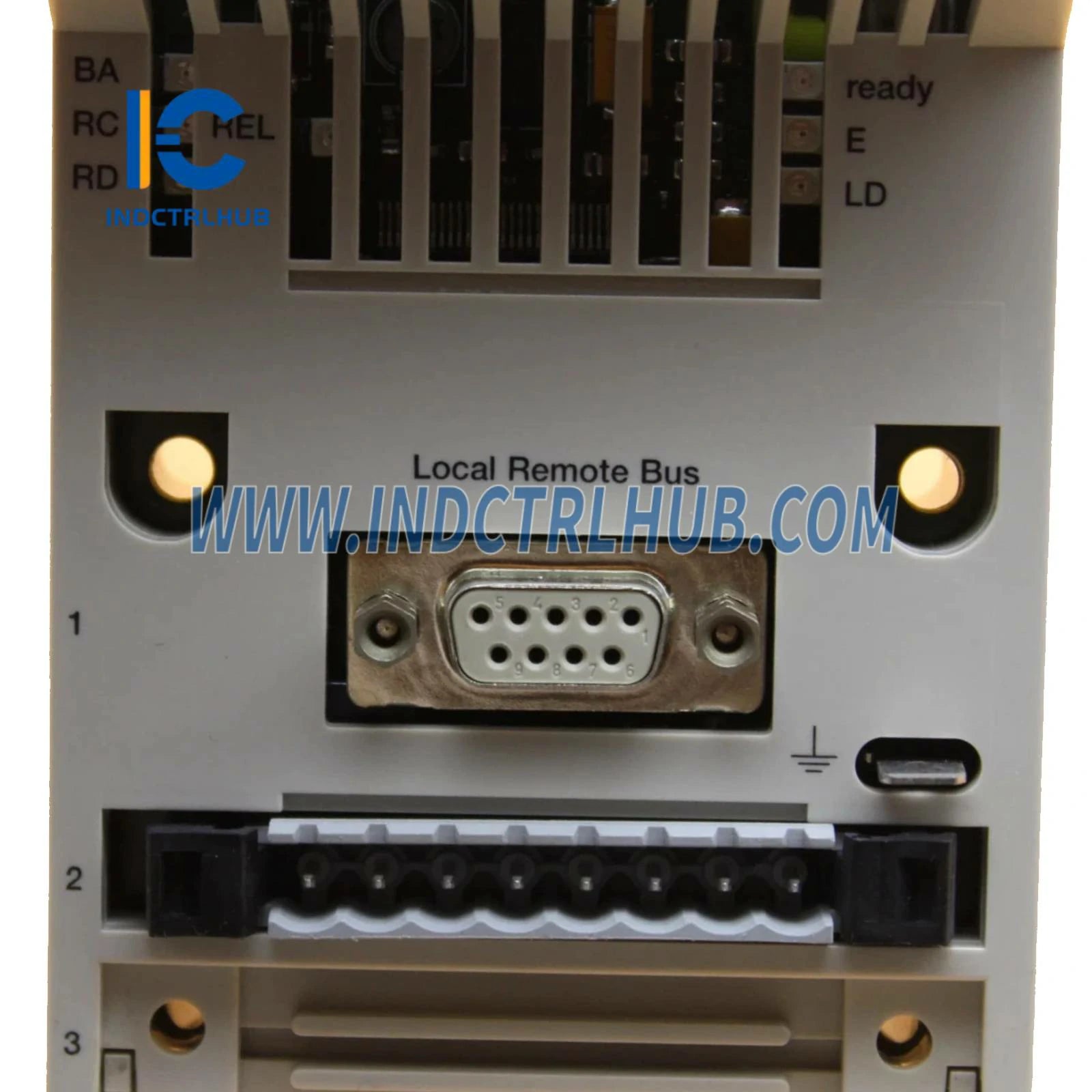

1 LED (سبز) برای بررسی باس راه دور (RC)، 1 LED (سبز) برای فعال بودن باس (BA)، 1 LED (سبز) برای شاخه باس راه دور محلی غیرفعال شده (LD)، 1 LED (سبز) برای آماده به کار بودن (ready)، 1 LED (سبز) برای خروجی رله (REL)، 1 LED (قرمز) برای خطای شاخه باس راه دور (E)، 1 LED (قرمز) برای غیرفعال بودن باس راه دور (RD) |
ویژگی‌های فیزیکی
|
دسته بندی |
جزئیات |
|---|---|
|
وزن خالص |
۰.۰۱۵ کیلوگرم |
