Product Description
اطلاعات عمومی
|
صفت |
توضیحات |
|---|---|
|
سازنده |
اشنایدر الکتریک |
|
مدل / شماره قطعه |
140NOE77101C |
|
توضیحات |

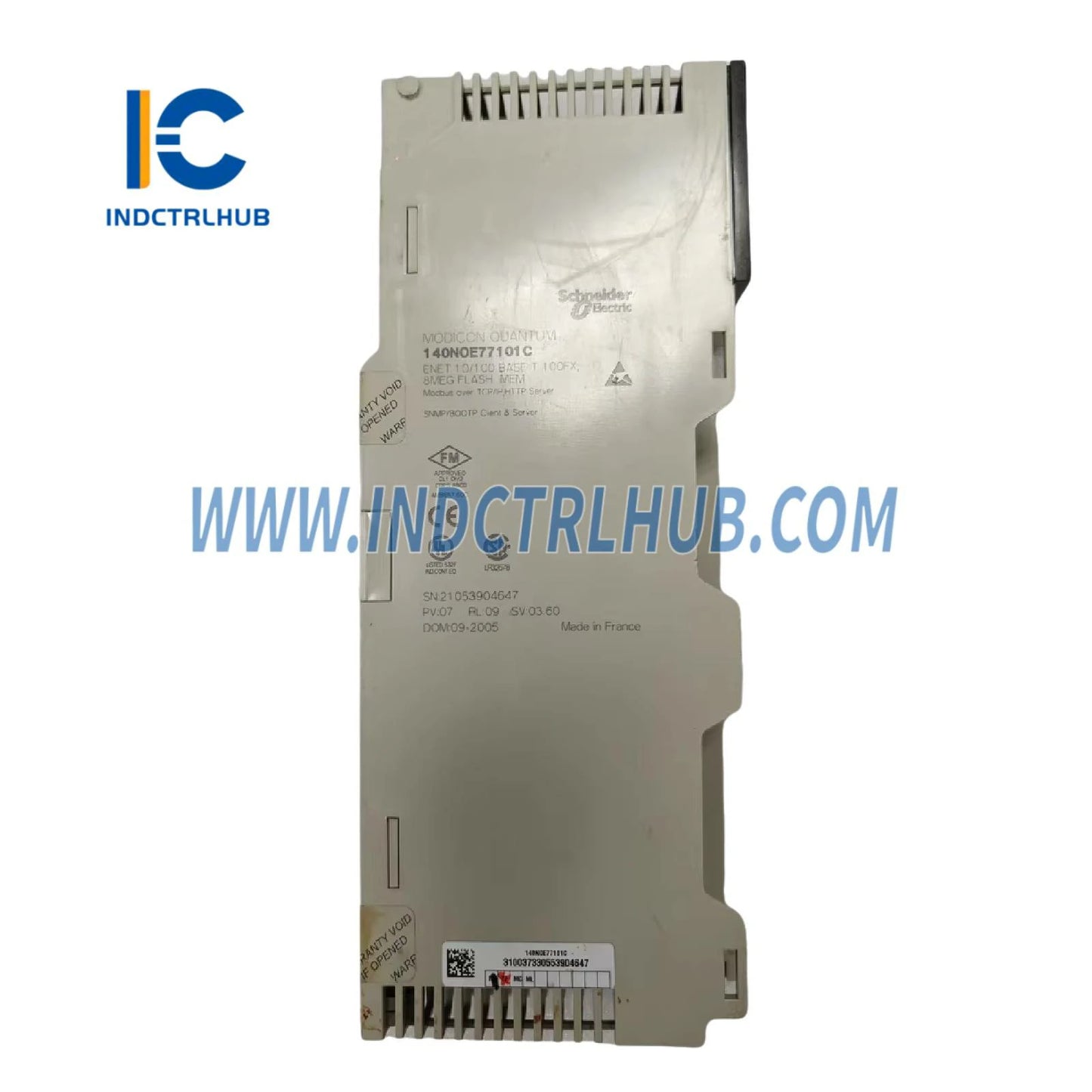

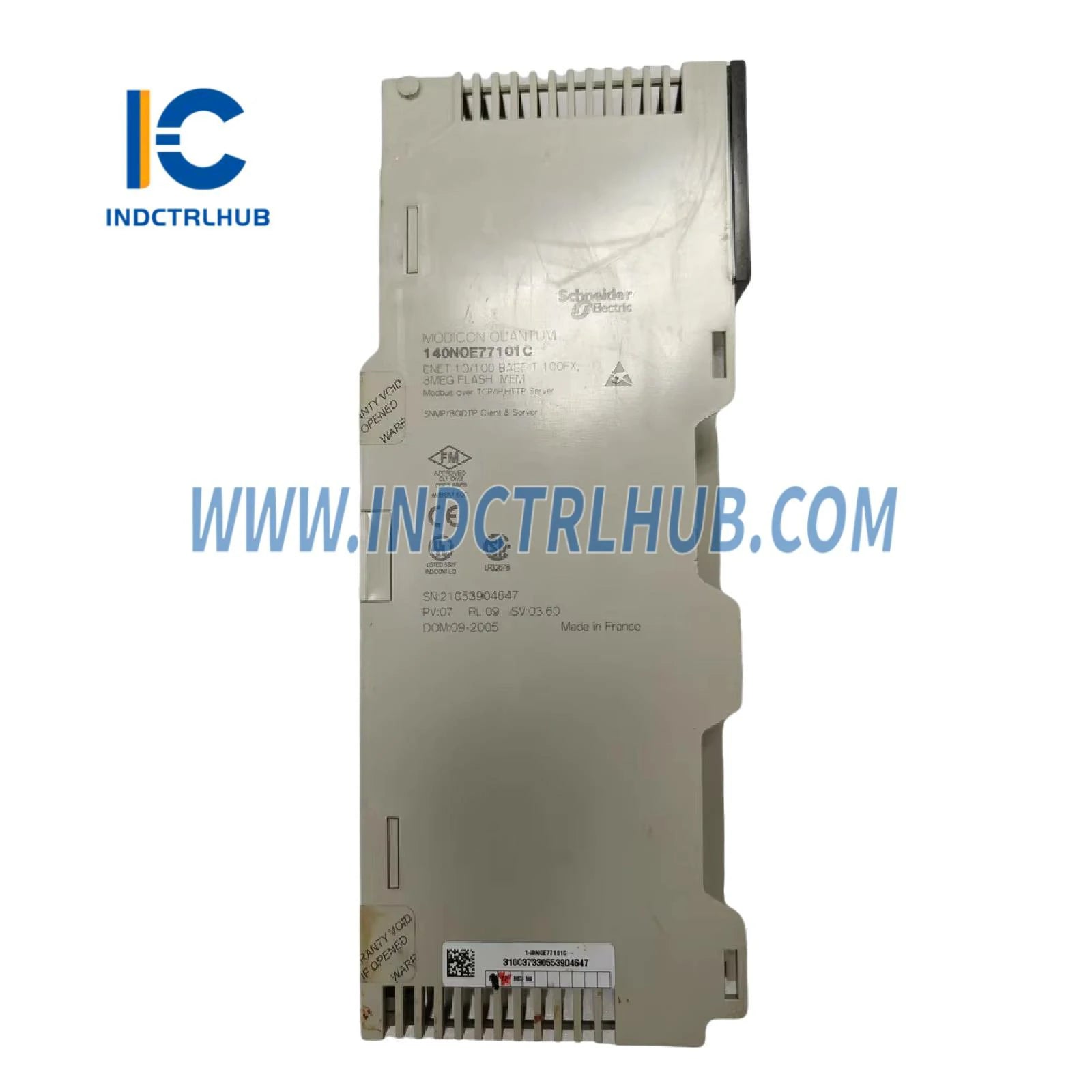

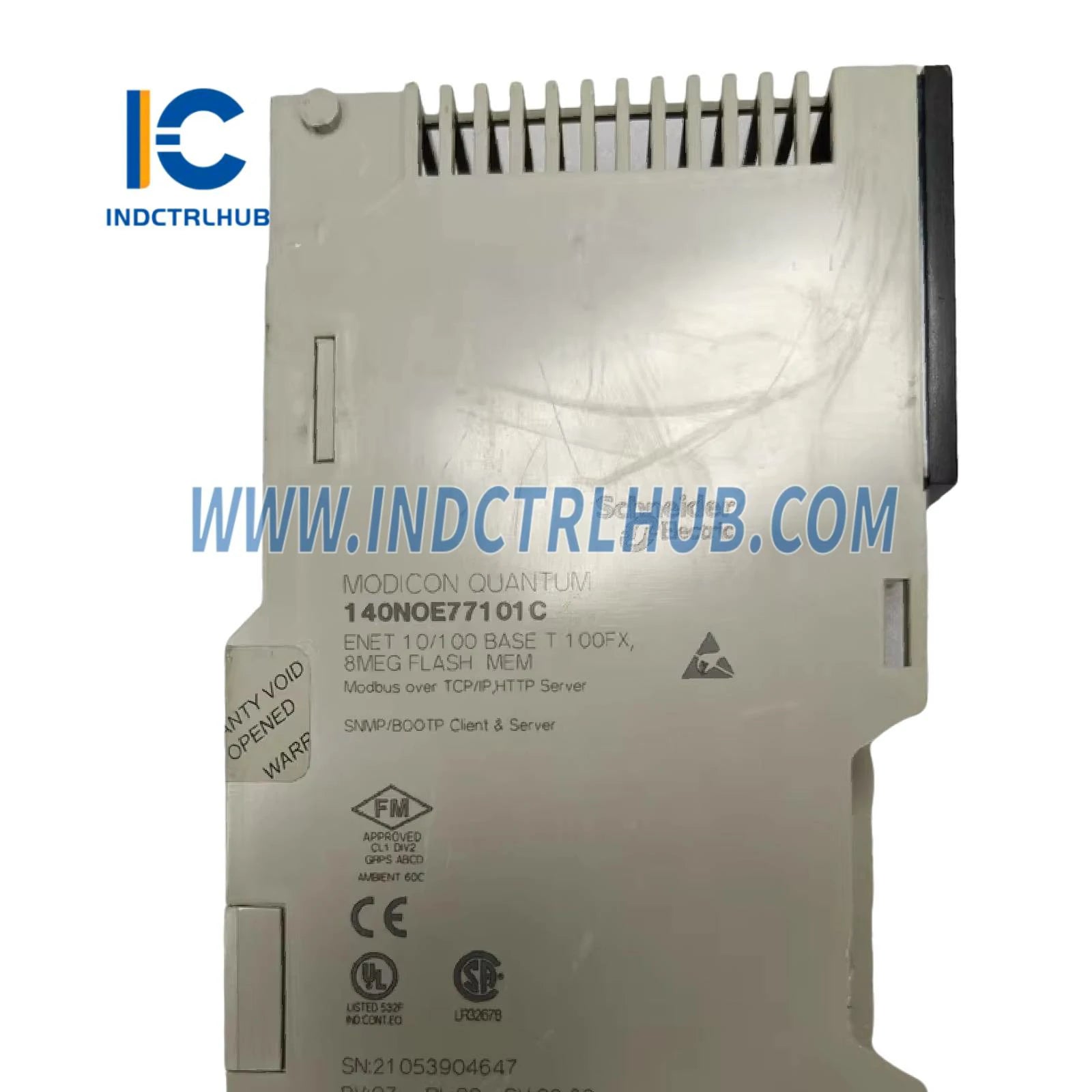

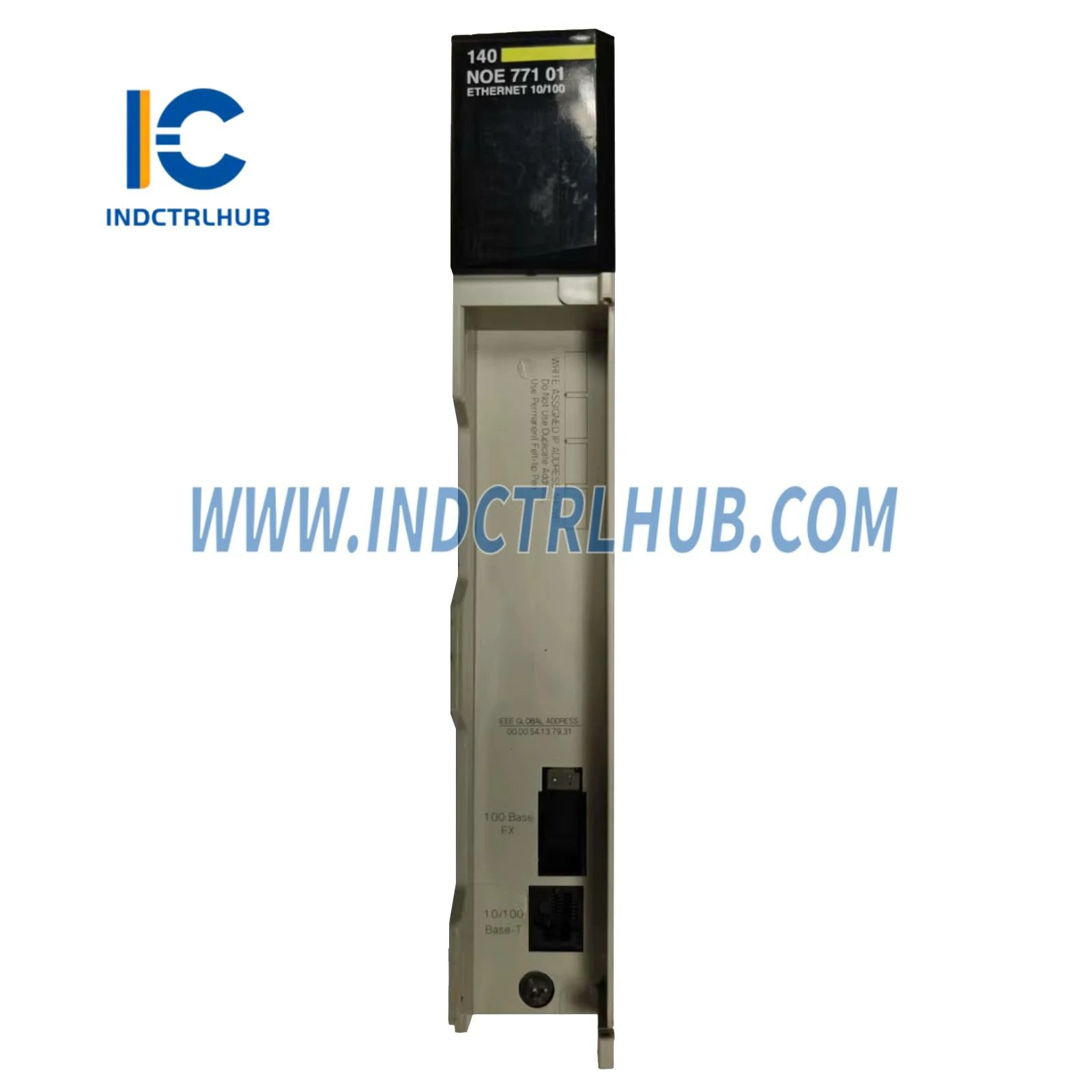

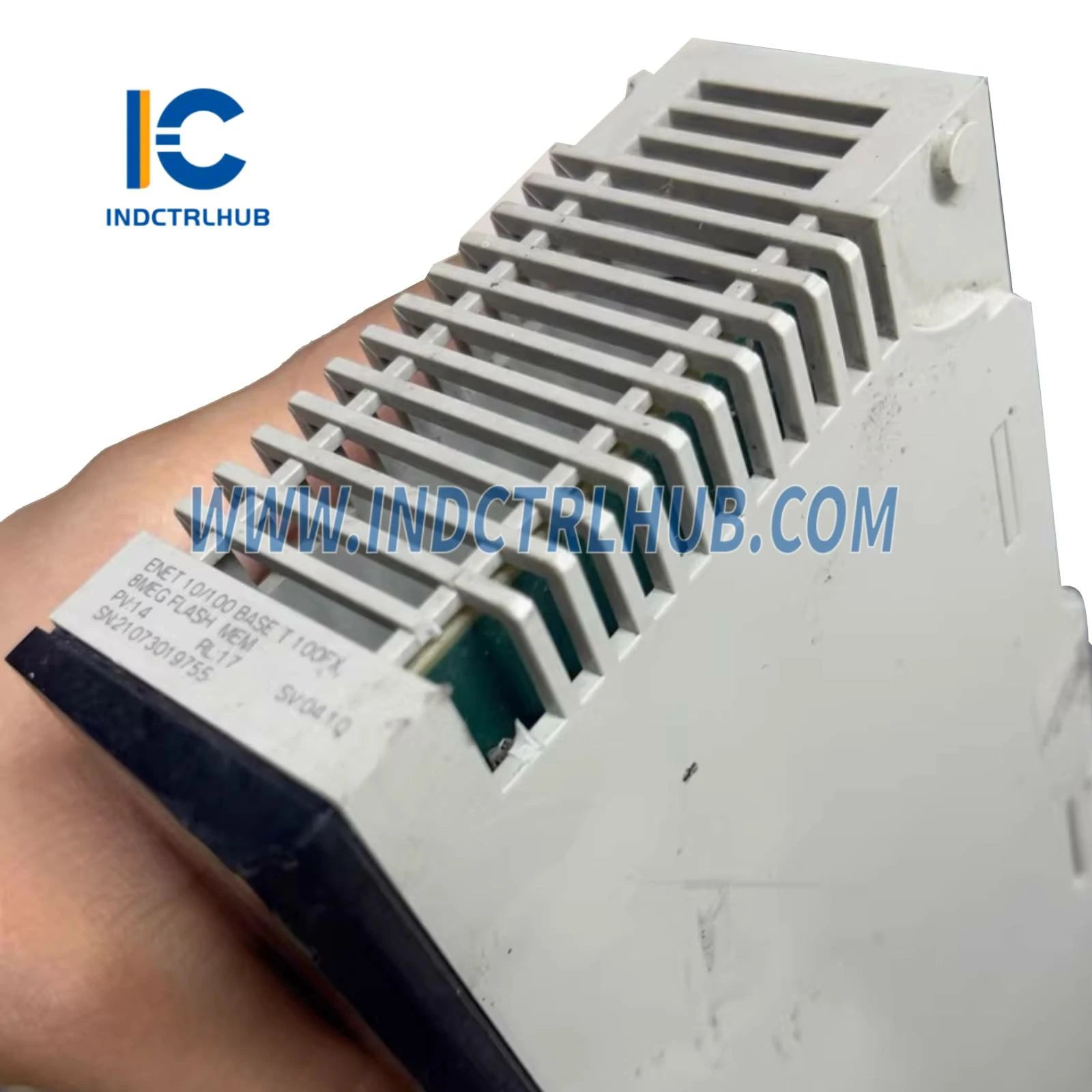

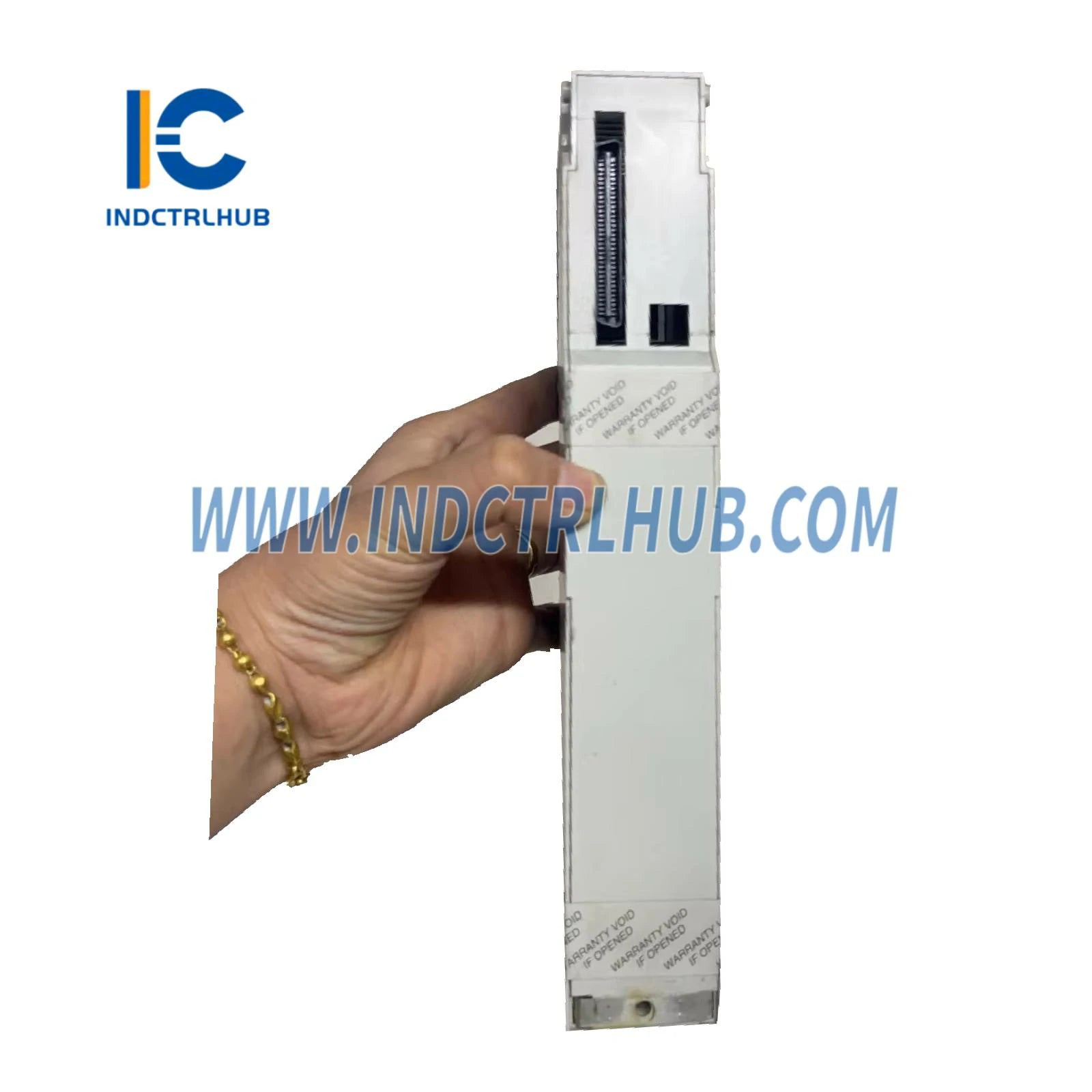

ماژول اترنت TCP/IP برای پلتفرم Modicon Quantum، با سرور وب (کلاس B30)، ویرایشگر داده و قابلیت‌های مشاهده رک |
مشخصات
مشخصات اصلی
|
صفت |
جزئیات |
|---|---|
|
طیف محصولات |
پلتفرم اتوماسیون Modicon Quantum |
|
نوع محصول |
ماژول شبکه اترنت TCP/IP |
|
مفهوم |
آماده برای شفاف سازی |
|
ویژگی‌های وب سرور |
کلاس B30Rack عیب‌یابی نمایشگر از طریق صفحات وب ویرایشگر داده‌ها (ترمینال کامپیوتر) |
|
خدمات ارتباطی |
پیام‌رسانی Modbus TCP SNMP داده‌های جهانی مدیریت پهنای باند سرور FDR اسکن ورودی/خروجی |
|
پروتکل |
اترنت مدباس TCP/IP |
|
رابط فیزیکی |
MT/RJ – 100BASE-FX (فیبر نوری) RJ45 – 10BASE-T/100BASE-TX (جفت پیچ‌خورده) |
|
نرخ انتقال |
10/100 مگابیت بر ثانیه |
|
افزونگی |
بله، معماری آماده به کار داغ |
|
منبع تغذیه |
تأمین شده از طریق منبع تغذیه رک |
|
علامت گذاری |
این |

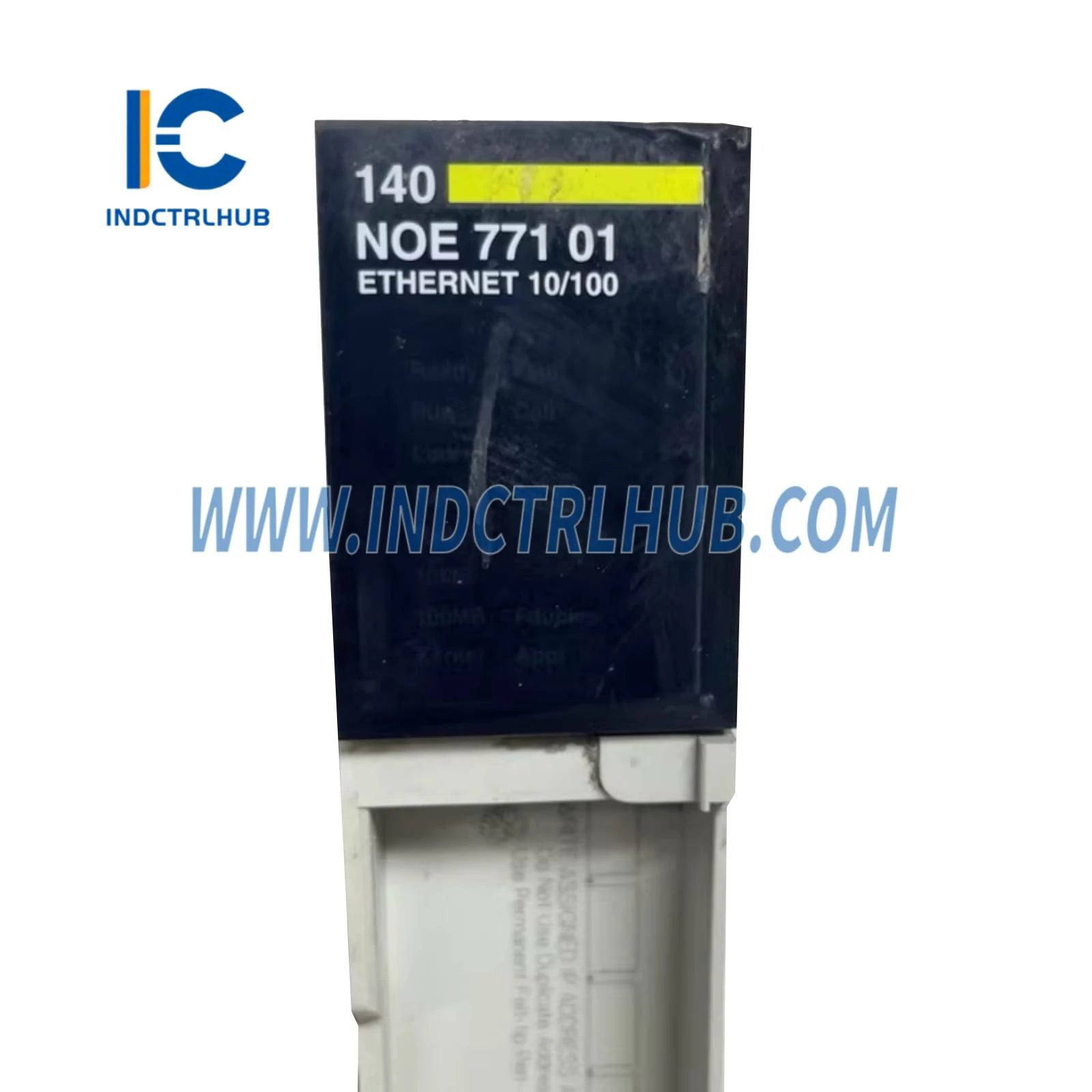

نشانگرها و LEDها
|
نشانگر LED |
تابع |
|---|---|
|
۱۰ مگابایت/۱۰۰ مگابایت |
نرخ داده |
|
کول |
تشخیص برخورد |
|
هسته |
حالت دانلود |
|
گسل |
خطای ماژول اترنت |
|
اجرا |
وضعیت شبکه |
|
فدوپلکس |
حالت تمام دوطرفه |
|
آماده |
ماژول آماده است |
|
پیوند |
شبکه فعال |
|
فعال |
رک عملیاتی |
|
TxAct/RxAct |
فعالیت ارسال/دریافت |
ویژگی‌های الکتریکی و فیزیکی
|
صفت |
جزئیات |
|---|---|
|
مصرف فعلی |
۷۵۰ میلی‌آمپر در ۵ ولت DC |
|
قالب ماژول |
استاندارد |
|
وزن خالص |
۰.۳۴۵ کیلوگرم |
مشخصات محیطی
|
صفت |
جزئیات |
|---|---|
|
حفاظت از IP |
IP20 |
|
گواهینامه ها |
UL 508، cUL |
|
استانداردها |
کلاس FM 1 بخش 2، CSA C22.2 شماره 142 |
|
درمان محافظتی |
پوشش هم‌ریخت (Humiseal 1A33) |
|
تخلیه الکترواستاتیک |
۴ کیلوولت (تماس)، ۸ کیلوولت (هوا) بر اساس IEC 801-2 |
|
مقاومت میدان الکترومغناطیسی |
10 ولت بر متر (80–1000 مگاهرتز) طبق IEC 801-3 |
|
دمای عملیاتی |
۰…۶۰ درجه سانتی‌گراد |
|
دمای ذخیره سازی |
-۴۰…۸۵ درجه سانتی‌گراد |
|
رطوبت نسبی |
95% غیر متراکم |
|
ارتفاع عملیاتی |
≤ ۴۵۰۰ متر |
اطلاعات بسته بندی
|
صفت |
جزئیات |
|---|---|
|
نوع بسته بندی |
پی سی ای |
|
تعداد در هر بسته |
1 |
|
ابعاد بسته‌بندی (ارتفاع × عرض × طول) |
۵٫۰ سانتی‌متر × ۱۶٫۵ سانتی‌متر × ۳۱٫۰ سانتی‌متر |
|
وزن بسته‌بندی |
۵۸۷ گرم |
