RTAC-01 | ماژول رابط ABB
RTAC-01 | ماژول رابط ABB
Manufacturer: ABB
Product No.: RTAC-01
Condition:1000 در انبار
Product Type: ماژول رابط
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
اطلاعات کلی
- سازنده: ABB
- شماره مدل/قطعه: RTAC-01
- نوع مدل: ماژول رابط

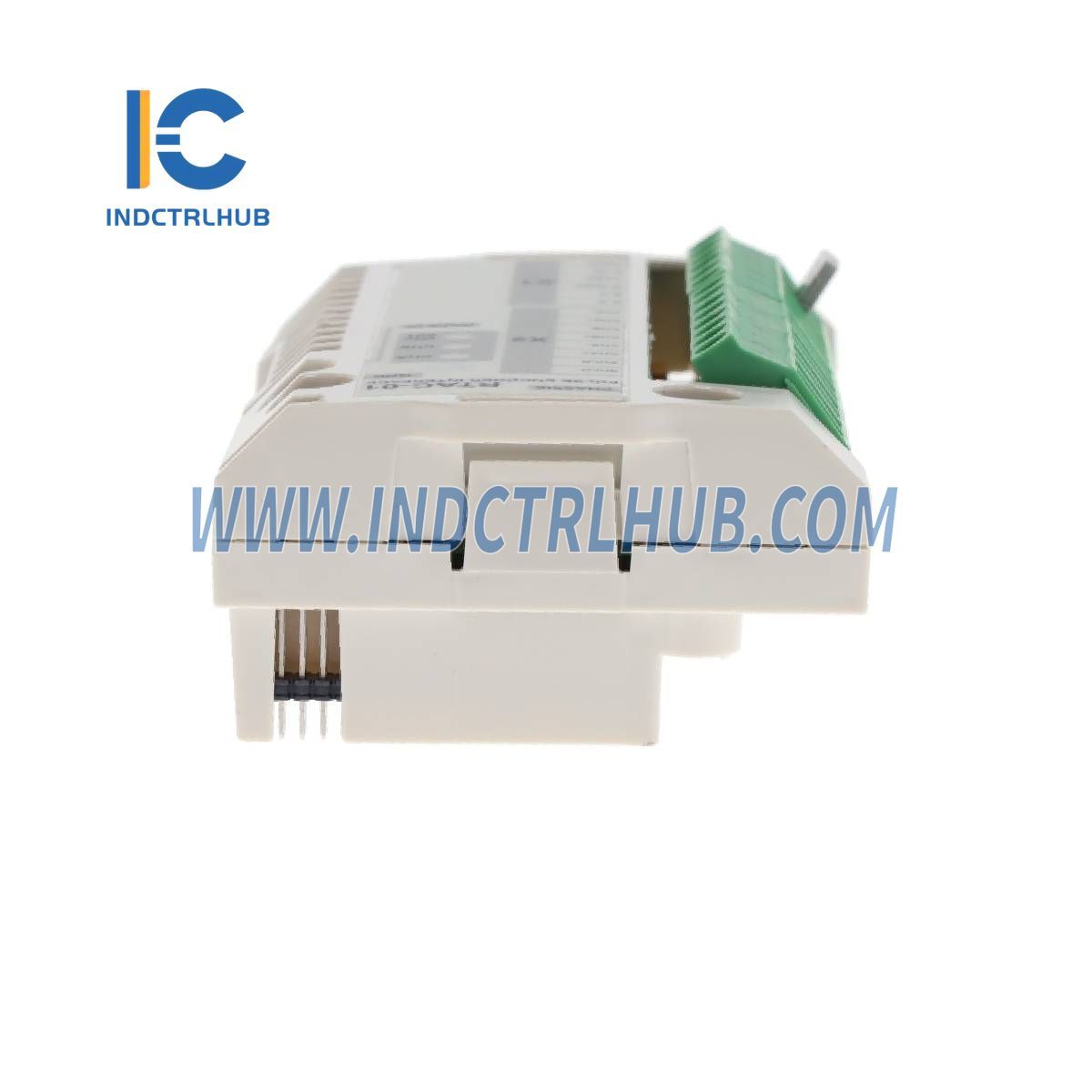

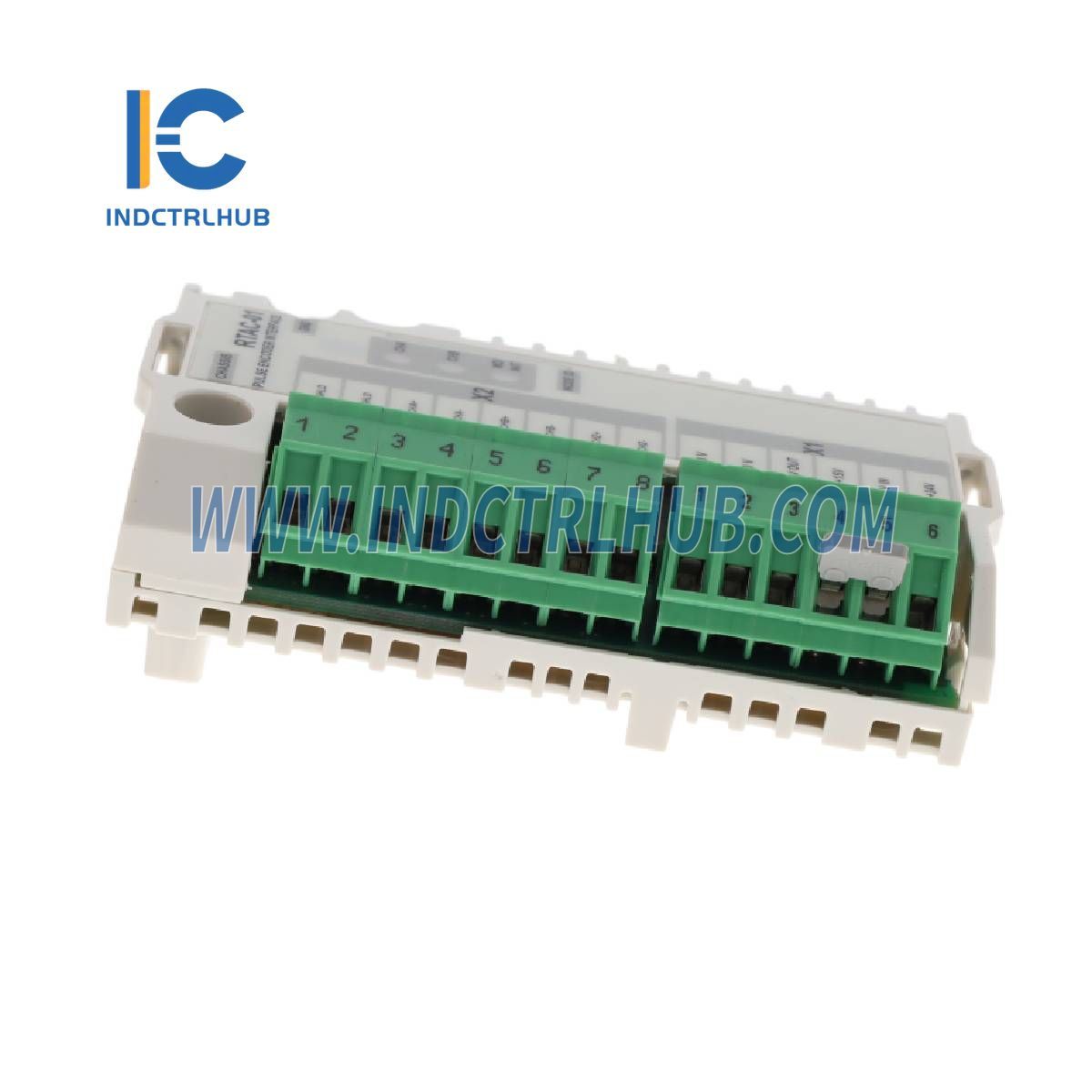

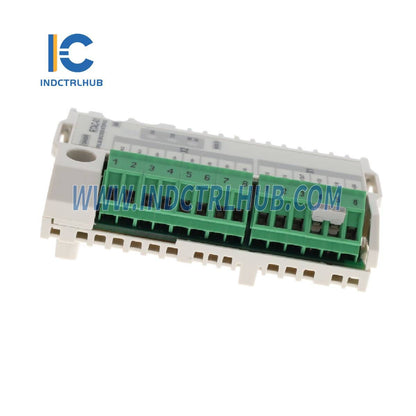

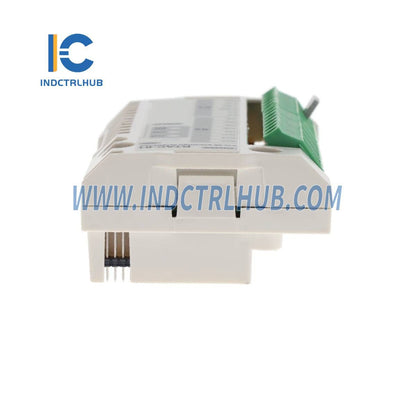

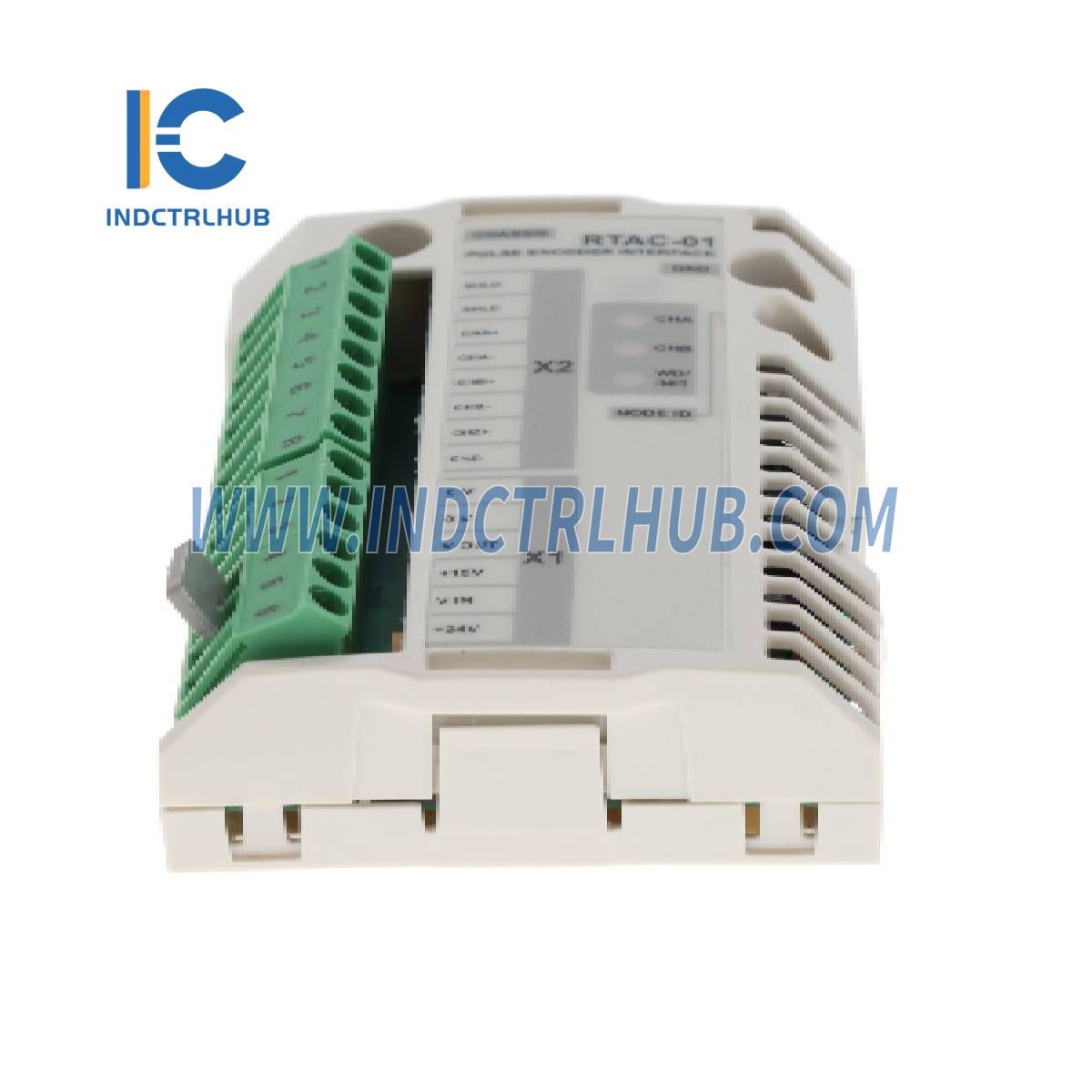

- توضیحات: ماژول رابط انکودر پالس ABB RTAC-01 برای اتصال انکودرهای پالس دیجیتال به درایوهای سری ABB ACS800 طراحی شده است. این ماژول بازخورد دقیق سرعت و موقعیت از شفت موتور را فراهم میکند و از سیگنالهای انکودر تفاضلی و تکپایان پشتیبانی میکند. این ماژول معمولاً در برنامههای اتوماسیون صنعتی که نیاز به کنترل دقیق حرکت دارند، مانند تولید، جابجایی مواد و صنایع فرآیندی استفاده میشود.
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| نوع | ماژول رابط انکودر پالس |
| سازگاری | طراحی شده برای درایوهای سری ABB ACS800 (برنامه کاربردی استاندارد ASXR7000 یا بعد از آن) |
| پشتیبانی از سیگنال انکودر | سیگنالهای تفاضلی یا تکپایان |
| ولتاژ تغذیه | ۱۵ ولت یا ۲۴ ولت DC (قابل تنظیم از طریق جامپر) |
| مصرف برق | حداکثر ۱۴۰ میلیآمپر (۵ ولت) + ۵۵ میلیآمپر (۲۴ ولت) بدون منبع تغذیه خارجی؛ قادر به تأمین ۵ وات به انکودر بدون برق خارجی |
| حداکثر فرکانس | تا ۲۰۰ کیلوهرتز |
| کانکتورها | کانکتور باس موازی ۳۸ پین، دو بلوک ترمینال پیچخور غیرقابل جدا شدن (۶ قطبی و ۸ قطبی، حداکثر سیم ۲.۵ میلیمتر مربع) |
| ایزولاسیون | کانالهای ورودی از منطق، منبع تغذیه و زمین ایزوله شدهاند؛ تحمل ولتاژ ۱.۵ کیلوولت AC به مدت ۱ دقیقه |
| دمای عملیاتی | ۰°C تا +۵۵°C |
| ابعاد | طراحی شده برای SLOT 1 یا SLOT 2 در درایوهای ACS800 (ابعاد خاص بسته به درایو متفاوت است) |
| وزن | تقریباً ۰.۱۵ کیلوگرم |
| کاربرد | اتوماسیون صنعتی که نیاز به بازخورد دقیق سرعت یا موقعیت دارد (مثلاً کنترل موتور در تولید، نقالهها، رباتیک) |
