Product Description
جزئیات محصول
|
میدان |
اطلاعات |
|---|---|
|
سازنده |
امرسون |
|
مدل / شماره قطعه |

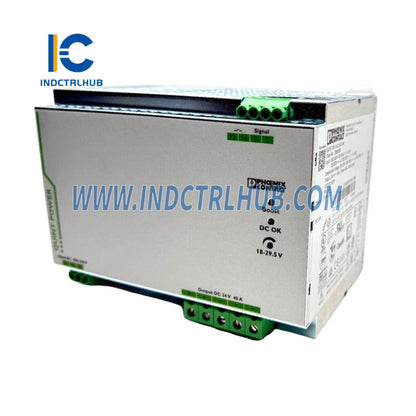

QUINT-PS/1AC/24DC/40 |
|
توضیحات |
واحد منبع تغذیه |
مشخصات فنی
داده های ورودی
|
پارامتر |
مشخصات |
|---|---|
|
ولتاژ ورودی اسمی |
۱۰۰ ولت AC تا ۲۴۰ ولت AC |
|
محدوده ولتاژ ورودی |
۸۵ ولت AC تا ۲۶۴ ولت AC ۹۰ ولت DC تا ۳۰۰ ولت DC (UL: ≤۲۵۰ ولت DC) |
|
ولتاژ ورودی کوتاه‌مدت |
300 ولت AC |
|
محدوده فرکانس AC |
45 هرتز تا 65 هرتز |
|
فرکانس DC |
0 هرتز |
|
مصرف فعلی |
۸.۸ آمپر (۱۲۰ ولت AC)۴.۶ آمپر (۲۳۰ ولت AC)۹.۵ آمپر (۱۱۰ ولت DC)۴.۷ آمپر (۲۲۰ ولت DC) |
|
محدودیت جریان هجومی |
< 15 A (معمولی) |
|
من |
< 1.7 A²s |
|
عبور از قطعی برق |
> 35 ms (120/230 V AC) |
|
زمان پاسخ‌دهی معمول |
< 0.7 ثانیه |
|
حفاظت ورودی |
وارستور و محافظ افزایش ولتاژ پر شده با گاز |
|
فیوز ورودی یکپارچه |
۲۰ آمپر (تاخیر دار، داخلی) |
|
فیوزهای خارجی پیشنهادی |
۱۶ آمپر تا ۲۰ آمپر (AC: منحنی‌های B، C، D، K) |
|
جریان تخلیه به PE |
< 3.5 میلی آمپر |
داده های خروجی
|
پارامتر |
مشخصات |
|---|---|
|
ولتاژ خروجی اسمی |
۲۴ ولت DC ±۱٪ |
|
محدوده ولتاژ خروجی |
۱۸ ولت DC تا ۲۹.۵ ولت DC |
|
جریان خروجی |
40 A (-25°C تا 60°C) 45 A (حالت BOOST تا 40°C) 215 A (SFB برای 12 ms) |
|
حفاظت در برابر جریان اضافی |
قطع فیوز مغناطیسی: B2–B25، C2–C13 |
|
کارایی |
> ۹۲٪ (در ۲۳۰ ولت AC، بار اسمی) |
|
زمان ظهور |
< ۰.۱ ثانیه (۱۰٪ تا ۹۰٪) |
|
ریپل باقیمانده |
<30 میلی‌وی‌پی‌پی |
|
عملیات موازی |
بله (اضافه‌کاری/ظرفیت افزایش یافته) |
|
عملیات سری |
بله |
|
محافظت در برابر افزایش ناگهانی ولتاژ خروجی |
< 35 ولت DC |
|
مقاومت فید معکوس |
حداکثر 35 ولت DC |
وضعیت و نظارت
|
ویژگی |
مشخصات |
|---|---|
|
DC OK (فعال) |
۱۸–۲۴ ولت DC، ≤ ۲۰ میلی‌آمپر (محافظت شده در برابر اتصال کوتاه)، LED سبز |
|
DC OK (شناور) |
کنتاکت رله: 30 ولت AC / 0.5 آمپر 24 ولت DC / 1 آمپر |
|
وضعیت حالت BOOST |
LED «BOOST» (زرد) بالاتر از آستانه IN فعال است |
داده های عمومی
|
پارامتر |
مشخصات |
|---|---|
|
عایق‌بندی (ورودی/خروجی) |
۴ کیلوولت AC (آزمون نوع)، ۲ کیلوولت AC (آزمون روتین) |
|
عایق‌بندی (ورودی/PE) |
۳.۵ کیلوولت AC (نوع)، ۲ کیلوولت AC (روتین) |
|
عایق‌بندی (خروجی/PE) |
500 ولت DC |
|
درجه حفاظت |
IP20 |
|
کلاس حفاظت |
من |
|
MTBF |
> ۵۳۰٬۰۰۰ ساعت (۴۰ درجه سانتی‌گراد)، > ۹۰۰٬۰۰۰ ساعت (۲۵ درجه سانتی‌گراد) |
|
مسکن |
کناره‌های آلومینیومی، کاپوت فولادی گالوانیزه (بدون کروم) |
|
ابعاد (استاندارد) |
۱۸۰ میلی‌متر (عرض) × ۱۳۰ میلی‌متر (ارتفاع) × ۱۲۵ میلی‌متر (عمق) |
|
ابعاد (چرخش ۹۰ درجه) |
۱۲۲ میلی‌متر (عرض) × ۱۳۰ میلی‌متر (ارتفاع) × ۱۸۳ میلی‌متر (عمق) |
|
وزن |
3.3 کیلوگرم |
