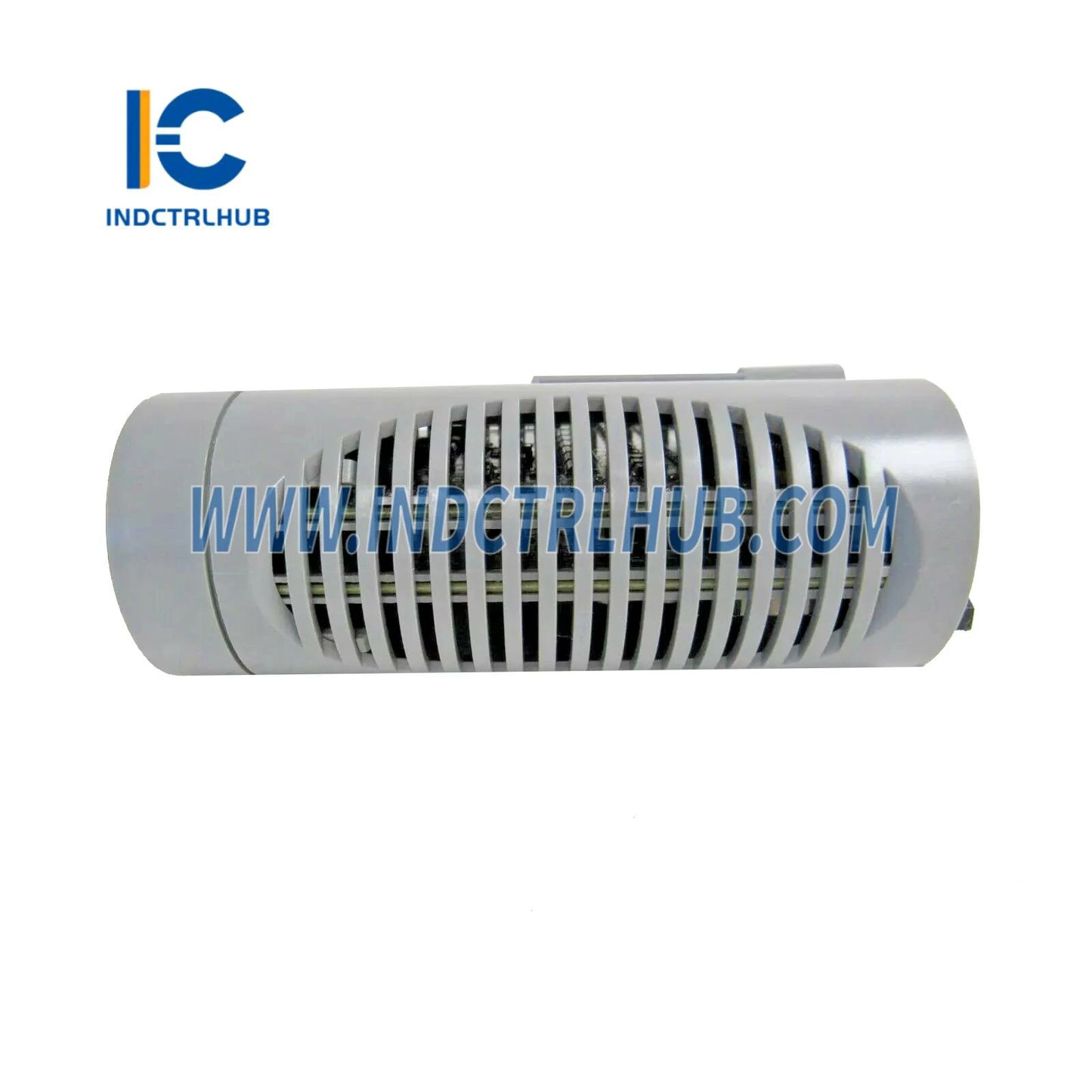

ماژول ورودی آنالوگ سطح بالا Honeywell CC-PAIH02 51405038-376
ماژول ورودی آنالوگ سطح بالا Honeywell CC-PAIH02 51405038-376
Manufacturer: Honeywell
Product No.: 51405038-376
Condition:1000 در انبار
Product Type: ماژول ورودی آنالوگ سطح بالا
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
مروری بر محصول
|
دستهبندی |
جزئیات |
|---|---|
|
تولیدکننده |
هانیول |
|
مدل/شماره قطعه |
CC-PAIH02 / 51405038-376 |
|
توضیحات |
ماژول ورودی آنالوگ سطح بالا با قابلیت ارتباط HART، طراحی شده برای استفاده در سیستمهای کنترل توزیعشده. از انواع گسترده ورودیهای ولتاژ و جریان از جمله فرستندههای مجهز به HART پشتیبانی میکند. |
_
_
مشخصات فنی
|
مشخصات |
جزئیات |
|---|---|
|
مدل ورودی / خروجی |
CC-PAIH02 _ ورودی آنالوگ سطح بالا با HART |
|
مدلهای سازگار IOTA |
غیرپشتیبان: CC-TAIX01، CC-GAIX21، CC-TAID01___پشتیبان: CC-TAIX11، CC-GAIX11، CC-TAID11 |
|
نوع ورودی |
ولتاژ، جریان (فرستندههای دو سیمه یا خودتأمین) |
|
کانالهای ورودی |
جمعاً 16: 12 تکانتهایی، 4 تفاضلی |
|
دامنه ورودی |
0 تا 5 ولت، 1 تا 5 ولت، 0.4 تا 2 ولت، 4_20 میلیآمپر (از طریق مقاومت 250 اهم) |
|
وضوح مبدل A/D |
16 بیت |
|
نرخ اسکن ورودی |
50 میلیثانیه |
|
امپدانس ورودی (ورودیهای ولتاژ) |
> ۱۰ مگااهم در حالت تغذیه شده |
|
حداکثر ورودی حالت عادی |
± 30 ولت (ورودیهای تفاضلی، بدون آسیب) |
|
دامنه ولتاژ حالت مشترک |
-6 تا +5 ولت پیک |
|
نسبت رد حالت مشترک |
70 دسیبل (dc تا 60 هرتز، عدم تعادل منبع 500 اهم) |
|
نسبت رد حالت نرمال |
19 دسیبل در 60 هرتز |
|
پاسخ فیلتر حالت عادی |
RC تکقطبی، -3 دسیبل در 6.5 هرتز |
|
نویز متقابل (کانال به کانال) |
-60 دسیبل (dc تا 60 هرتز) |
|
دقت سختافزاری |
± 0.075٪ از مقیاس کامل در 23.5 درجه سانتیگراد ± 2 درجه سانتیگراد__± 0.15٪ از مقیاس کامل در 0_60 درجه سانتیگراد |
_
_
ویژگیهای عملکردی
|
ویژگی |
جزئیات |
|---|---|
|
تثبیت توان میدان فرستنده |
مدارهای محدودکننده جریان محافظتشده به صورت جداگانه برای رابطهای غیرقابل اشتعال کلاس 1، بخش 2. نیازی به فیوز ندارد |
|
سازگاری HART |
پشتیبانی شده |
|
ایزولاسیون کانال |
جداسازی گالوانیکی به ازای هر کانال |
_
