Product Description
اطلاعات عمومی
|
سازنده |
هانیول |
|---|---|
|
شماره مدل / قطعه |

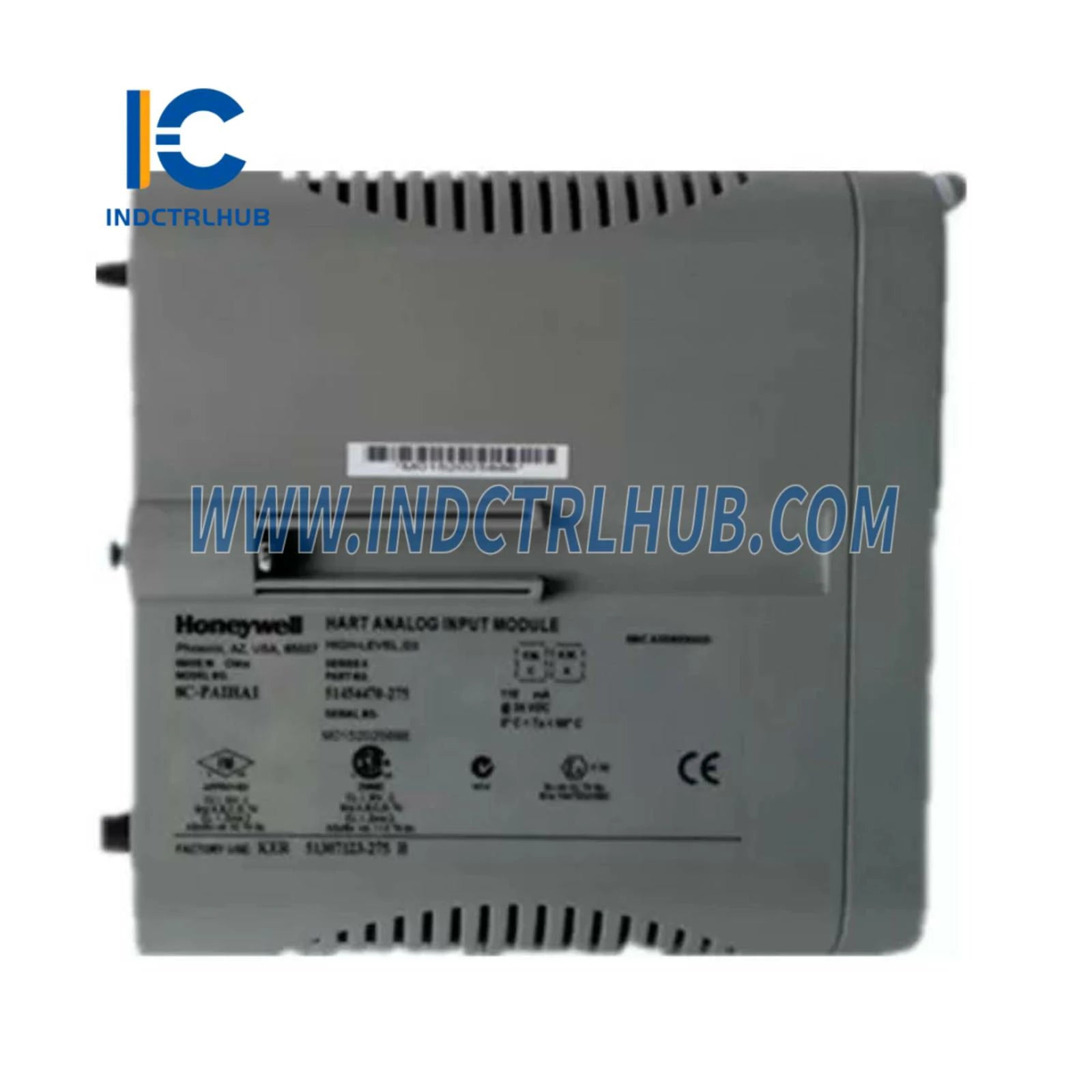

8C-PAIHA1 (51454470-275) |
|
توضیحات |
ورودی آنالوگ با HART، تک سر، پوشش داده شده |
مشخصات
|
پارامتر |
مشخصات |
|---|---|
|
ماژول ورودی/خروجی |
8C-PAIHA1 - ورودی آنالوگ با HART، پوشش داده شده 8U-PAIHA1 - ورودی آنالوگ با HART، بدون پوشش |
|
ماژول های آیوتا |
8C-TAIXA1 - غیر اضافی، پوشش‌دار، 6 اینچ 8U-TAIXA1 - غیر اضافی، بدون پوشش، 6 اینچ 8C-TAIXB1 - اضافی، پوشش‌دار، 12 اینچ 8U-TAIXB1 - اضافی، بدون پوشش، 12 اینچ |
|
نوع ورودی |
جریان (ترانسمیترهای ۲ سیمه یا خود تأمین) |
|
کانال های ورودی |
16 کانال (تمام 16 تک سر) |
|
دقت مبدل A/D |
16 بیت |
|
رتبه بندی ولتاژ |
24 VDC |
|
رتبه بندی جریان ماژول |
110 میلی آمپر |
|
دمای عملیاتی |
0 تا 60 درجه سانتی گراد |
|
دمای ذخیره سازی |
-40 تا 85 درجه سانتی گراد |
|
محدوده ورودی |
4-20 میلی آمپر (از طریق 250 اهم) |
|
حذف و درج ماژول تحت قدرت |
پشتیبانی می شود |
|
نسبت ردگیری حالت عادی (در ۶۰ هرتز) |
19 دسی بل |
|
پاسخ فیلتر حالت عادی |
RC تک قطبی، -3 دسی بل @ 6.5 هرتز |
|
کراس‌تک (دی‌سی تا ۶۰ هرتز، کانال به کانال) |
-60 دسی بل |
|
حداکثر ولتاژ ورودی (هر ورودی نسبت به مشترک، بدون آسیب) |
± 30 ولت |
|
نرخ اسکن ورودی |
50 میلی‌ثانیه |
|
دقت سخت‌افزار (@ CMV = 0 V) |
± 0.075% از مقیاس کامل (23.5°C ± 2°C) ± 0.15% از مقیاس کامل (0 تا 60 درجه سانتی‌گراد) |
|
جداسازی گالوانیکی (هر ولتاژ ترمینال ورودی نسبت به مشترک) |
1000 VAC RMS یا ±1000 VDC |
|
تکنیک جداسازی |
Icoupler (در IOM) |
