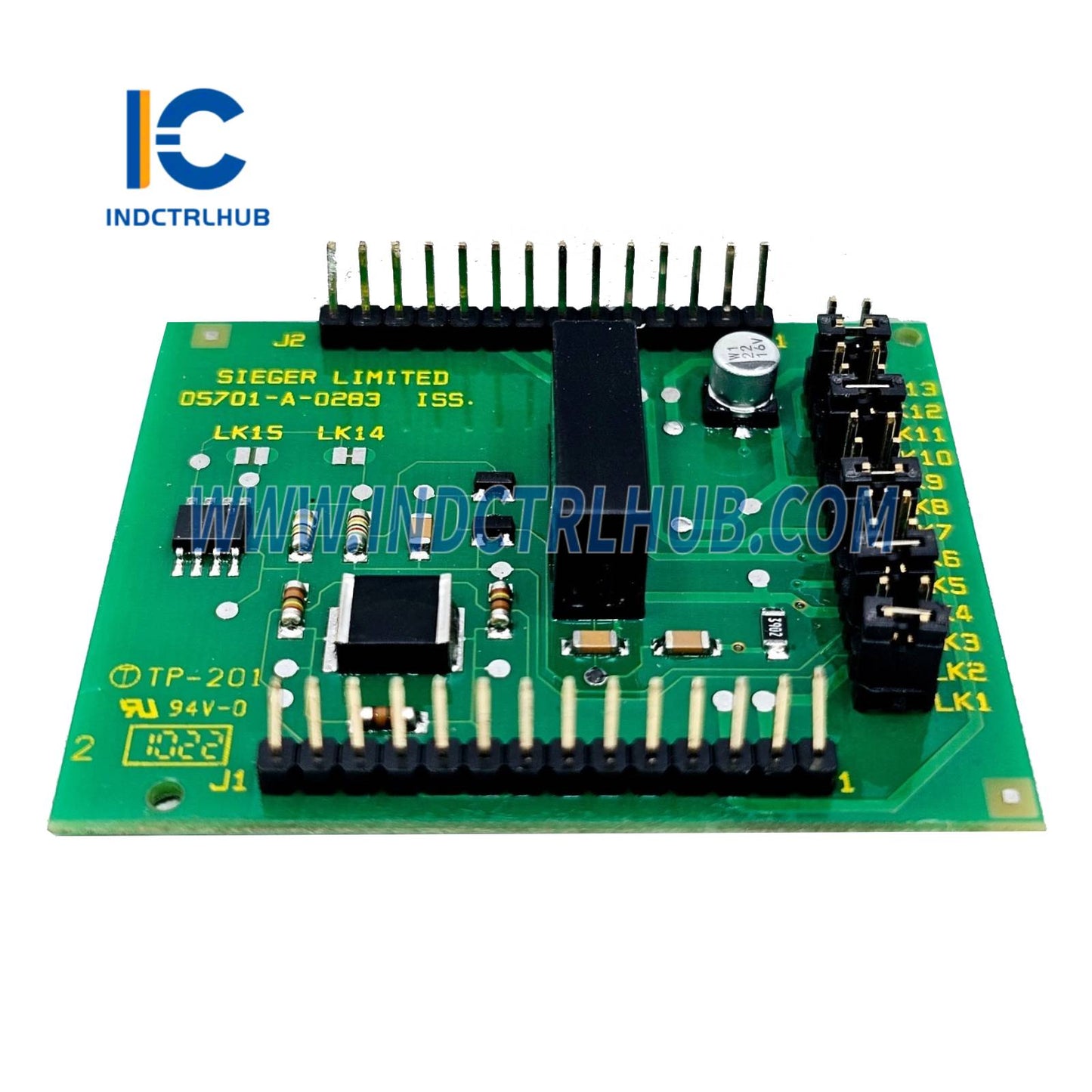

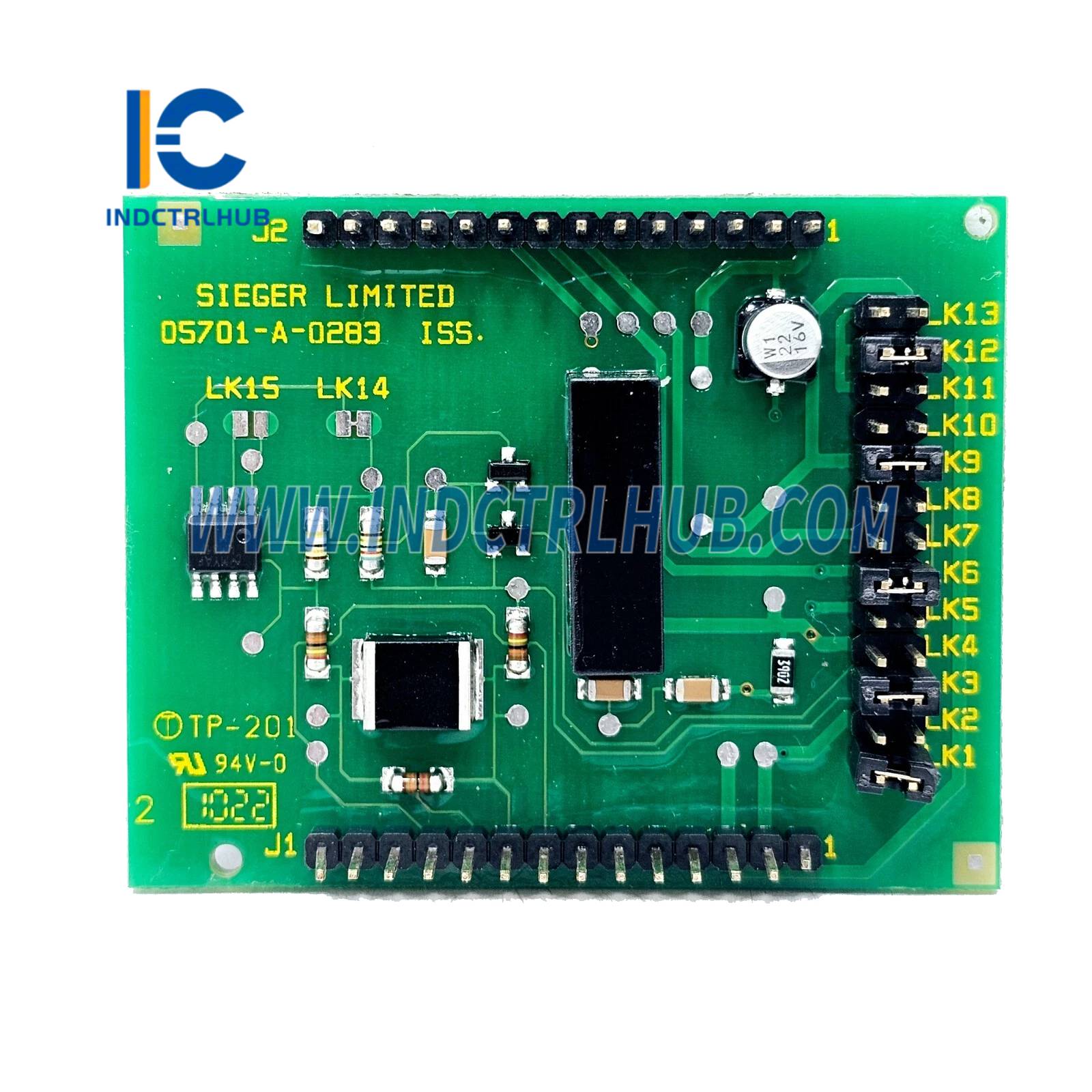

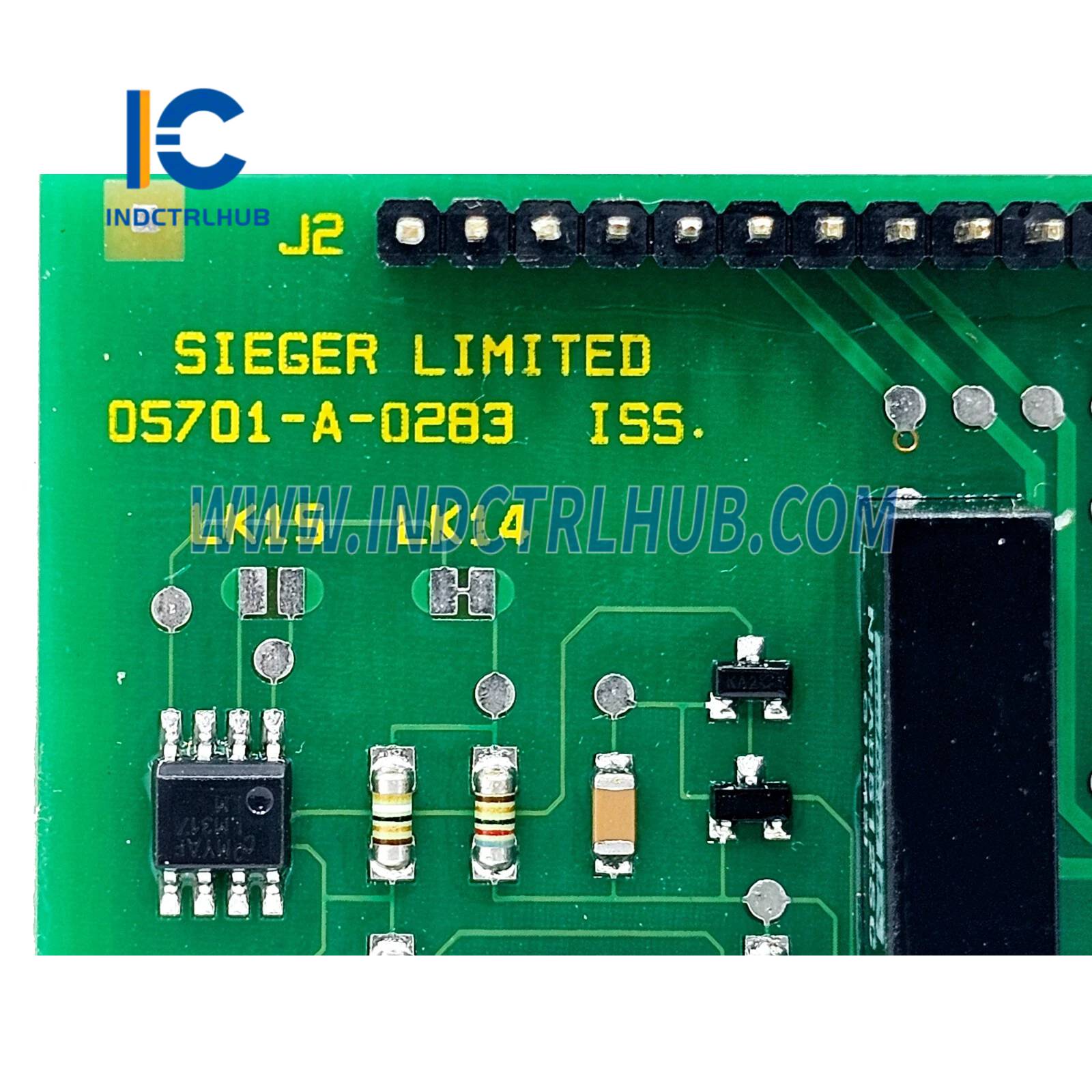

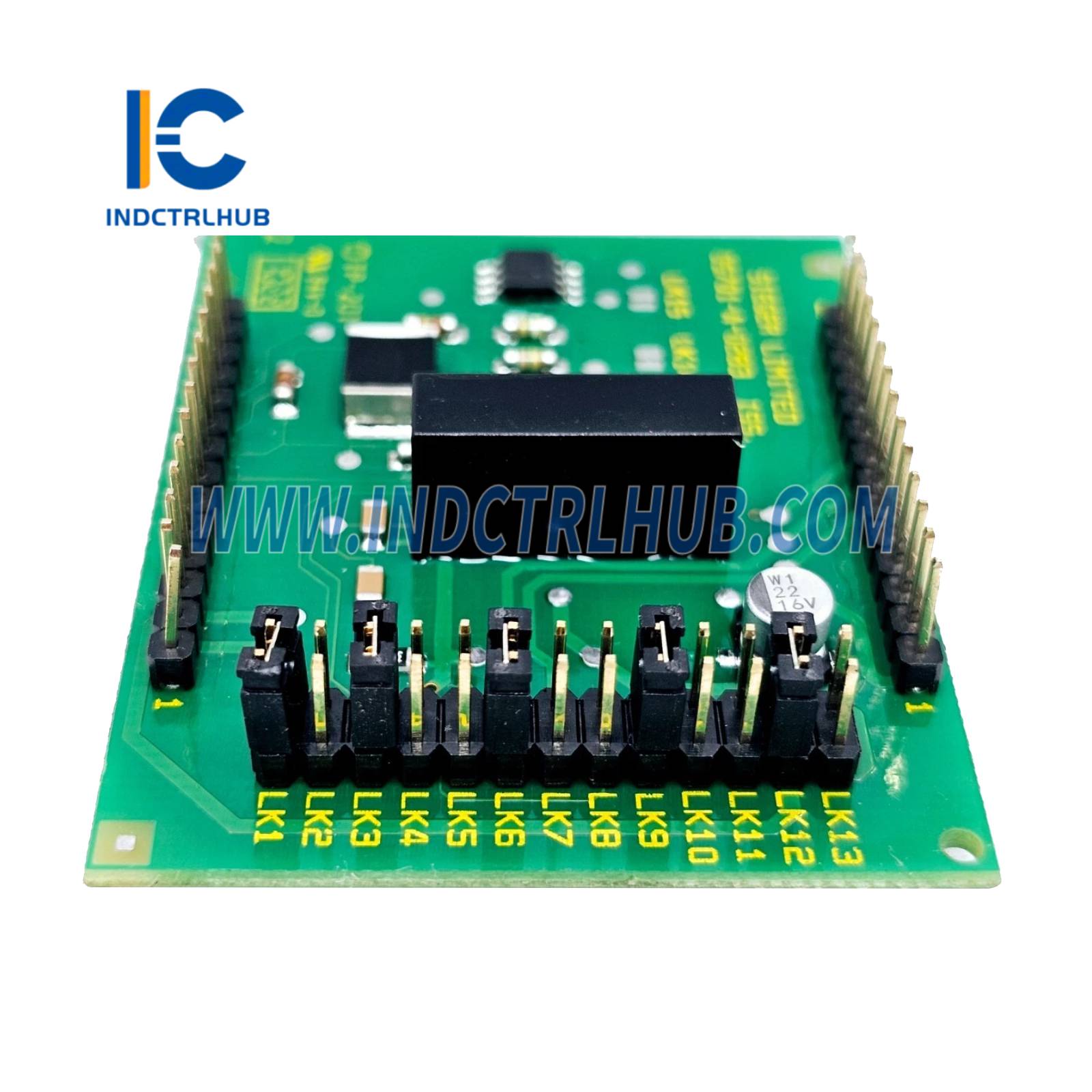

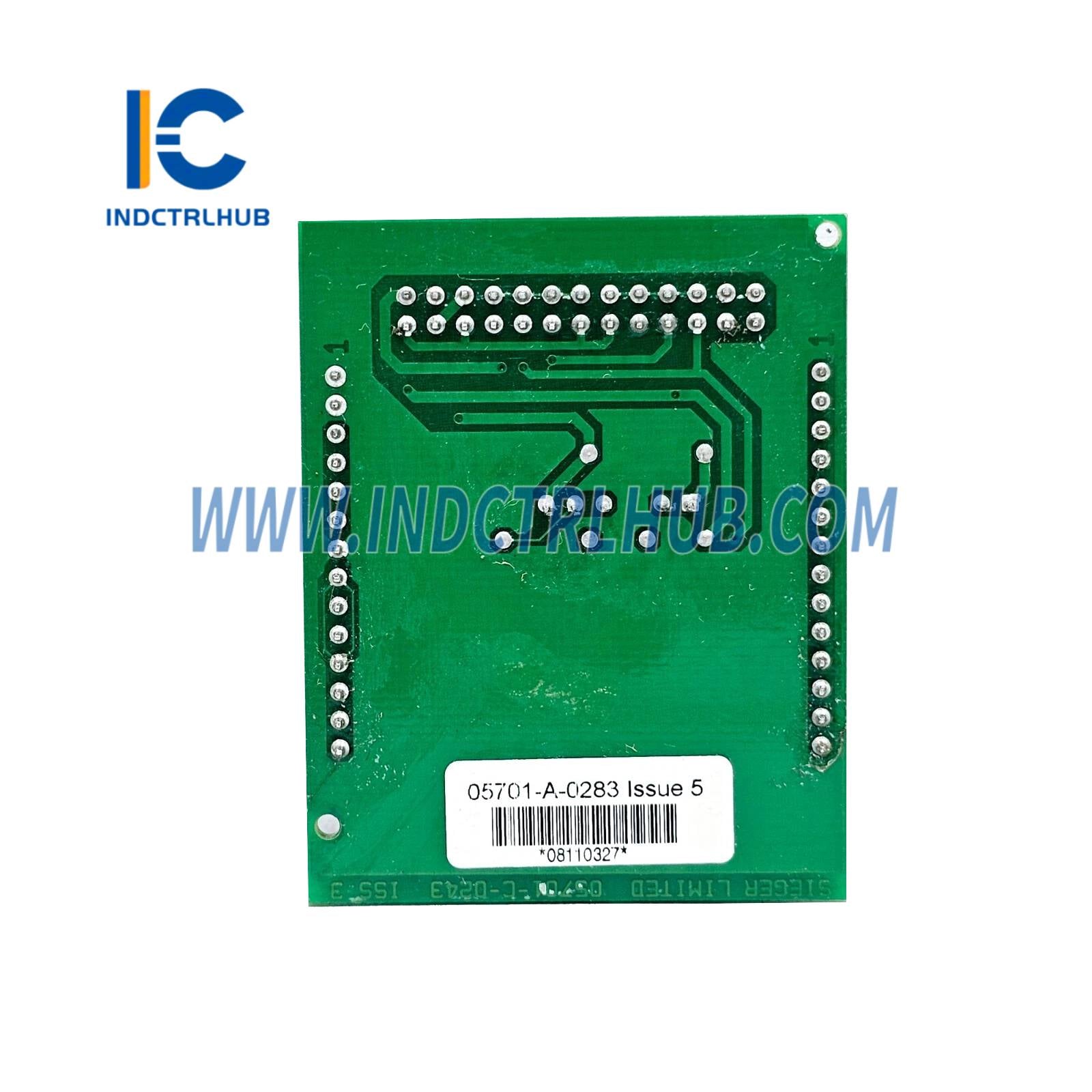

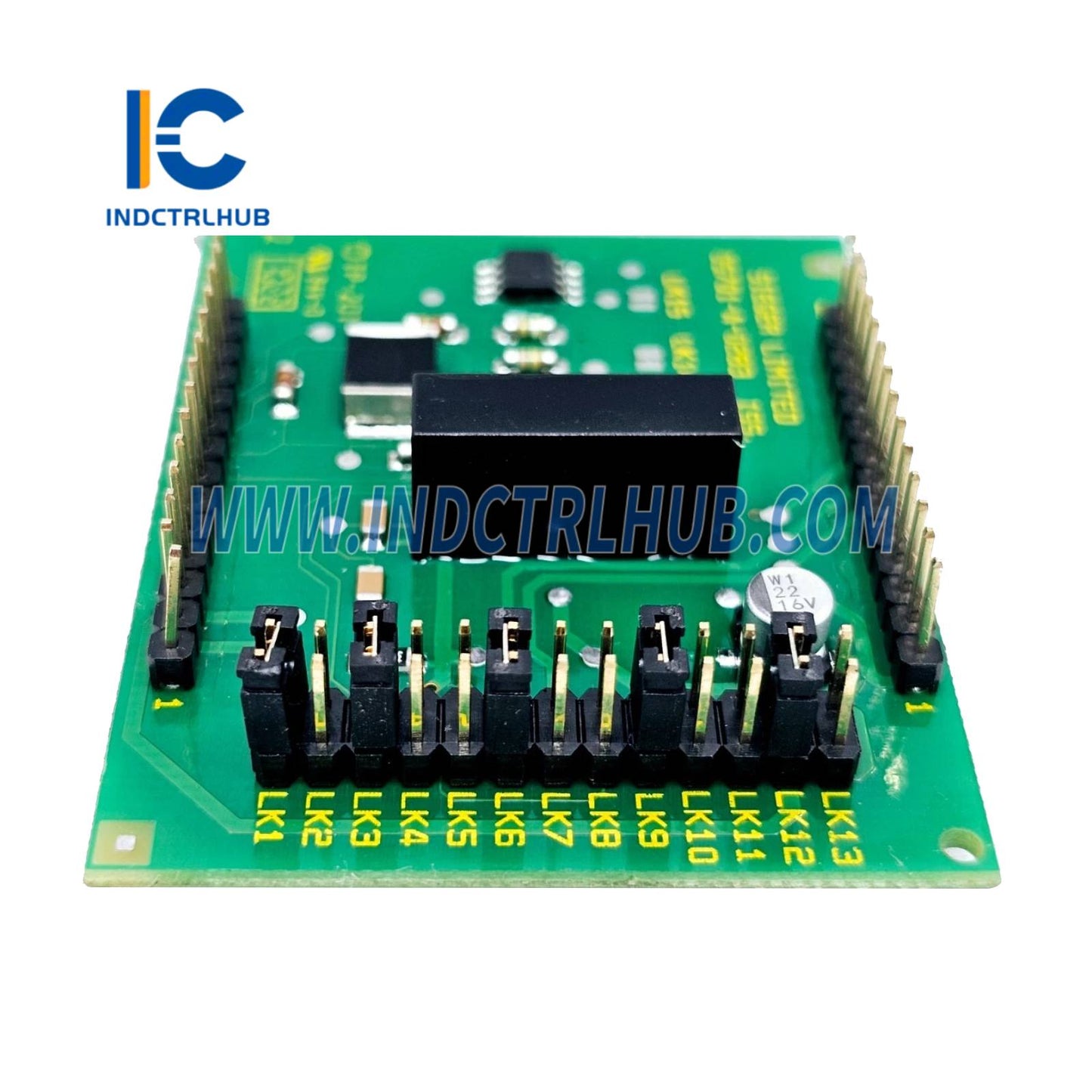

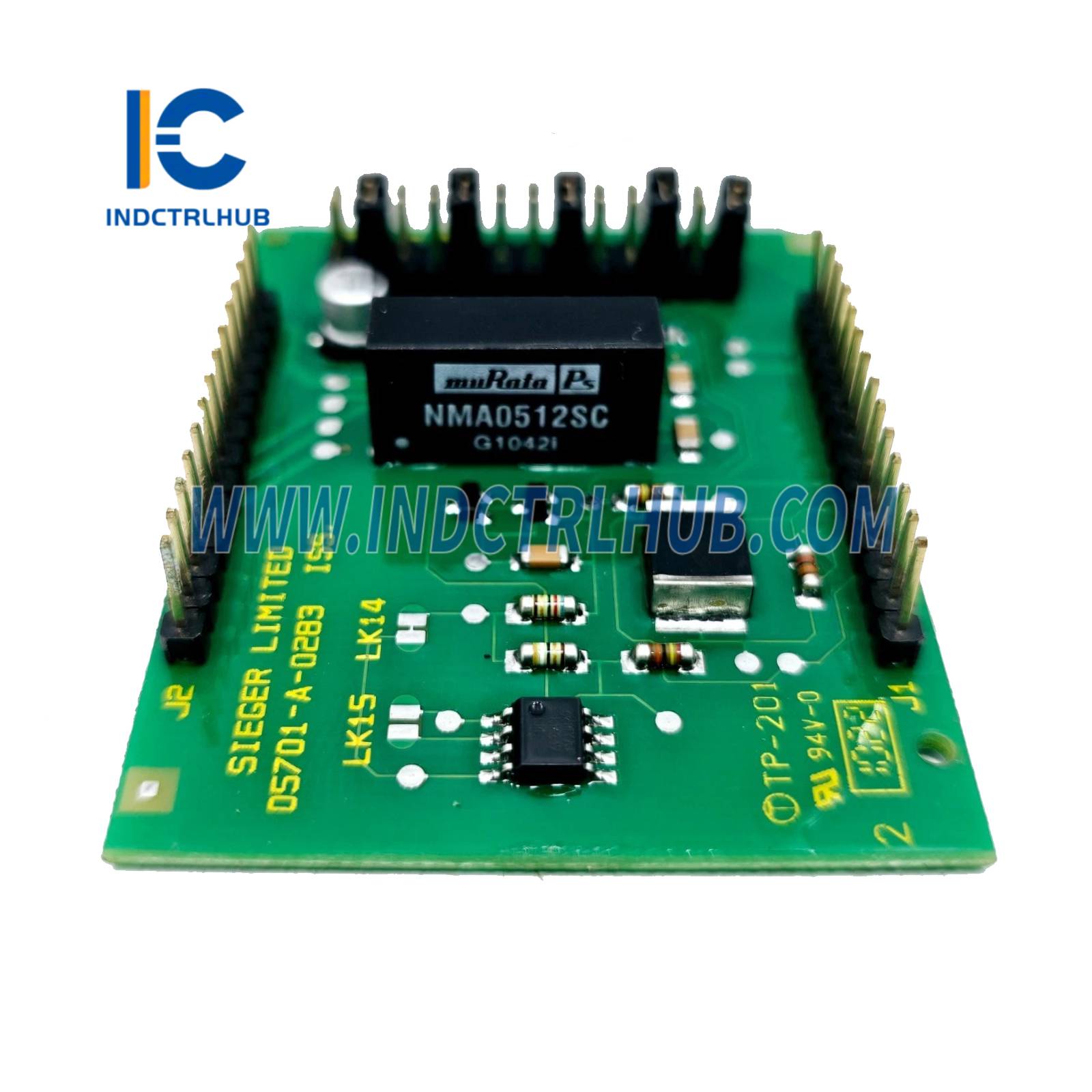

پارامترهای 05701-A-0283
مروری بر محصول
| پارامتر | جزئیات |
|---|---|
| شماره قطعه | 05701-A-0283 |
| نام محصول | ماژول درایو سنسور، 4-20 میلی‌آمپر |
| برنامه کاربردی | تنظیم سیگنال ورودی سنسور 4-20 میلی‌آمپر برای کارت کنترل تک کانال |
| سازگاری | به کارت کنترل تک کانال (05701-A-0301 یا 05701-A-0351) متصل می‌شود |
| تابع | تأمین برق سنسور و تنظیم سیگنال برای سنسورهای 4-20 میلی‌آمپر |
مشخصات عملکردی
| پارامتر | جزئیات |
|---|---|
| ولتاژ خروجی تغذیه شده از حلقه | 20 ولت ایزوله ± 5% تنظیم شده، حداکثر 25 میلی‌آمپر برای دستگاه‌های تغذیه شده از حلقه |
| ولتاژ خروجی منبع تغذیه فرستنده | بک‌پلن فیلتر شده 24 ولت DC (حداکثر 500 میلی‌آمپر) برای فرستنده‌هایی که به منبع تغذیه جداگانه نیاز دارند |
| حفاظت حلقه | ولتاژ اتصال کوتاه، اتصال باز ±50 ولت |
| پیکربندی | جریان سنسور به صورت سینک یا سورس |
| دامنه سیگنال اندازه‌گیری | 0 تا 25 میلی‌آمپر |
| حداکثر مقاومت خط | مقاومت حلقه 500 اهم شامل سنسور |
| ولتاژ شکست عایقی | بیش از ±50 ولت DC به سیستم 0 ولت |
